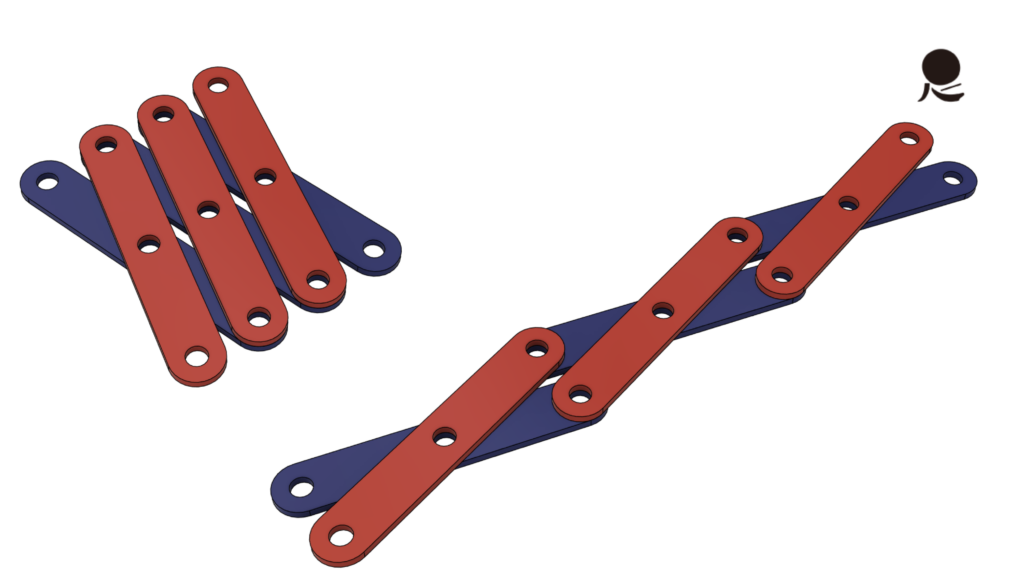

[Autodesk Fusion Tips] 回転ジョイントを使って伸縮するはさみ機構の動きを再現しました。回転ジョイント同士をモーションリンクで連動させることがポイントです。

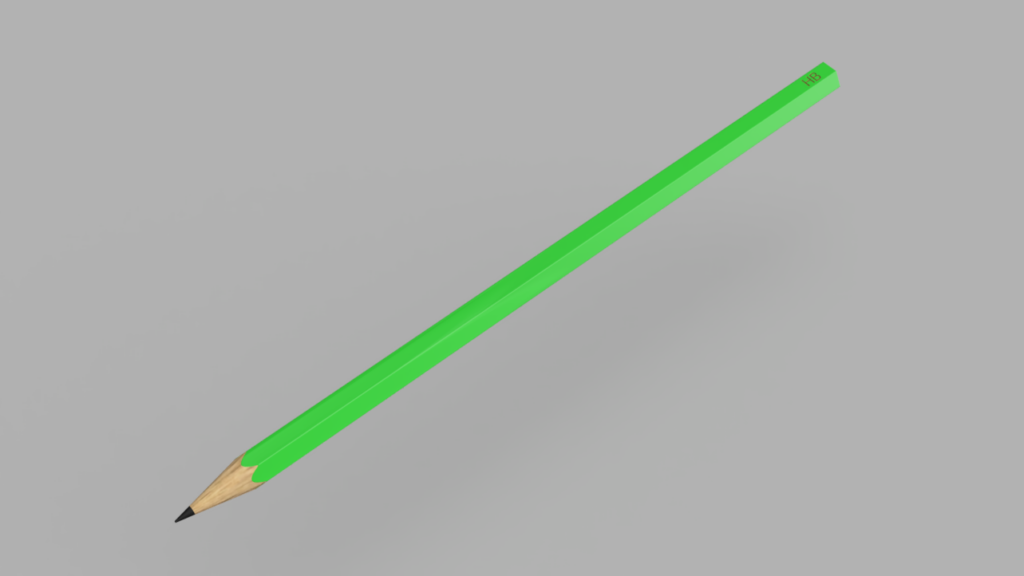

[Autodesk Fusion Tips] 1本の直線をスケッチして長さの基準にしています。鉛筆の芯はパイプコマンドで、軸のところは六角形をスイープして作りました。全て基本的なコマンドで作ることができます。

[Autodesk Fusion Tips] サーフェスのスイープコマンドで螺旋形状を作り、ロフトで溝を作りました。円形状パターンコピー、サーフェスのステッチでソリッドボディに変換しています。

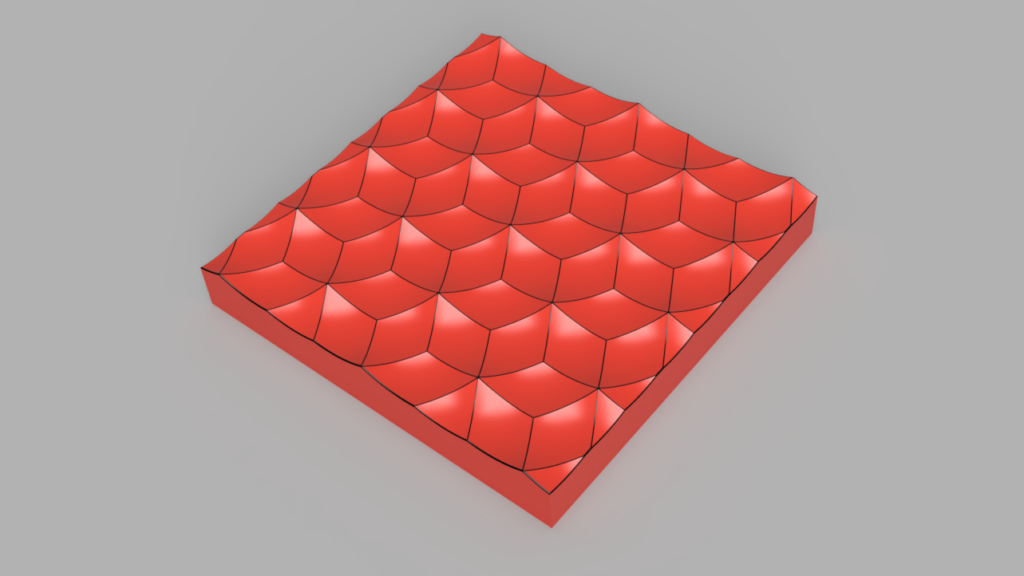

[Autodesk Fusion Tips] 円形状パターンコピーと矩形状パターンコピーを用いた簡単な方法で連続したディンプルを持つプレートを作ることができます。矩形状パターンコピーではスケッチ線を選択することでコピーの方向を指定することができます。

[Autodesk Fusion Tips] 立方体の4コーナーを3面で切り取った形状です。形状の定義を行うのに複数のスケッチ間での寸法のリンクを用いています。2辺を通る構築平面や2点を通る構築軸をモデリングするときの参照要素として使うと比較的容易に形を作ることができます。

[Autodesk Fusion Tips] 上面と下面が40°ねじれた六角形のボックスをモデリングしました。六角形のサーフェスをコピーして移動を回転を加えています。側面の三角形はロフトコマンドとパッチコマンドを使って作っています。

[Autodesk Fusion Tips] かぎ爪をモデリングしました。最初にソリッドボディを作ってそのエッジをスケッチに投影し、ロフトのパスとして使っています。

[Autodesk Fusion Tips] ドーム形状の曲面を円弧でカットして側面に傾斜を付けています。ドーム形状は円と点をロフトで繋いで作ると簡単に作ることができます。

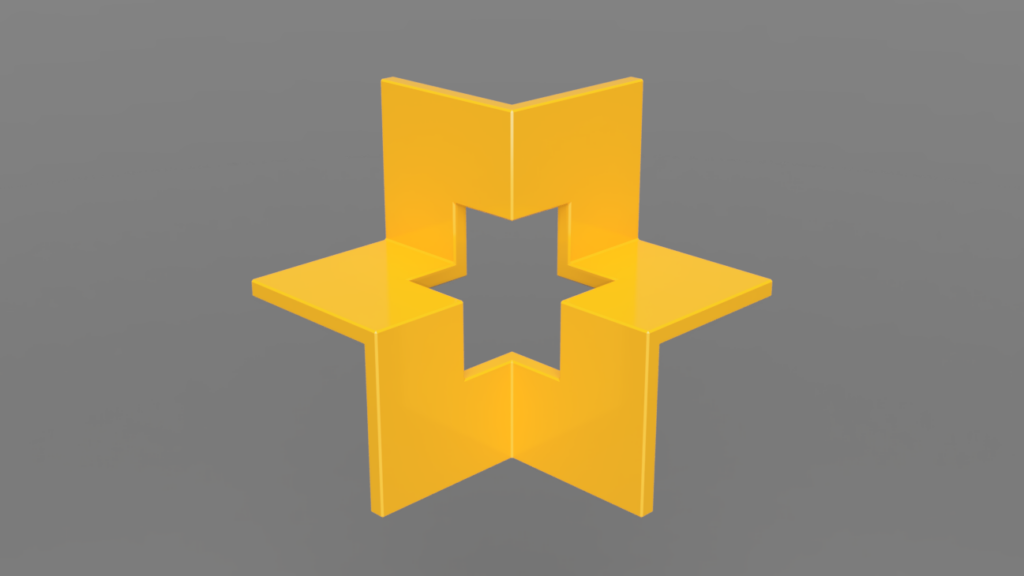

[Autodesk Fusion Tips] 以前紹介した連結された板モデルを別の方法で作ってみました。 パッチコマンドで基本のサーフェスを作り、移動／コピーコマンドで90°回転させながら複製していきます。ステッチコマンドで連結したあと、厚み付けコマンドでソリッド化しました。

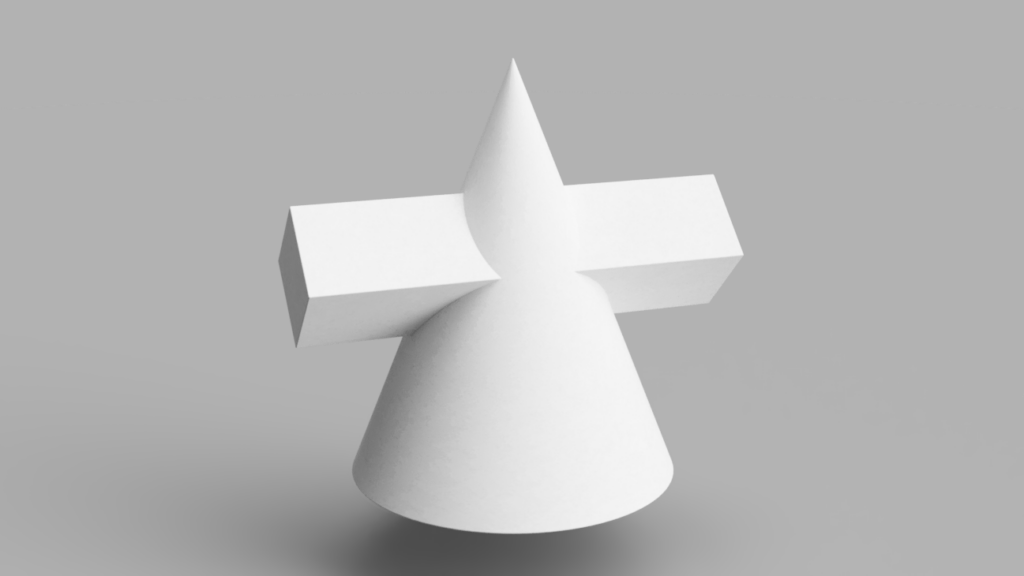

[Autodesk Fusion Tips] デッサン練習用のモチーフとして使う円錐角柱相貫体をモデリングしてみました。十字のスケッチを基にしてパイプコマンドで大まかな形状を作りました。円錐はロフトコマンドを使って作り、回転した角柱は面取りコマンドを使っています。

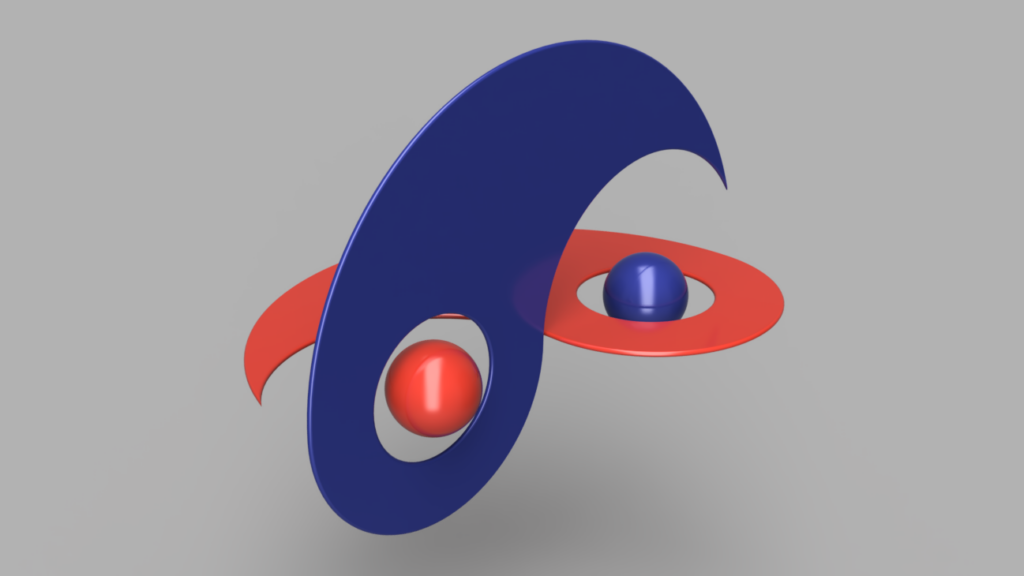

[Autodesk Fusion Tips] 陰陽模様をそれぞれ90°で交わるように配置してモーションリンクで回転動作を連動させました。面のオフセットでそれぞれのパーツの間にクリアランスを設けることと、穴と球の大きさを調整することで回転時の衝突をギリギリ回避しています。

[Autodesk Fusion Tips] 屋根の骨組みをモデリングしてみました。直角三角形の押出しと円形状パターンコピーで屋根の基本形状を作り、隣接するエッジ同士をサーフェスのロフトで繋いでいます。パッチとトリムで骨組みのパスを作ってパイプコマンドで垂木を生成しました。

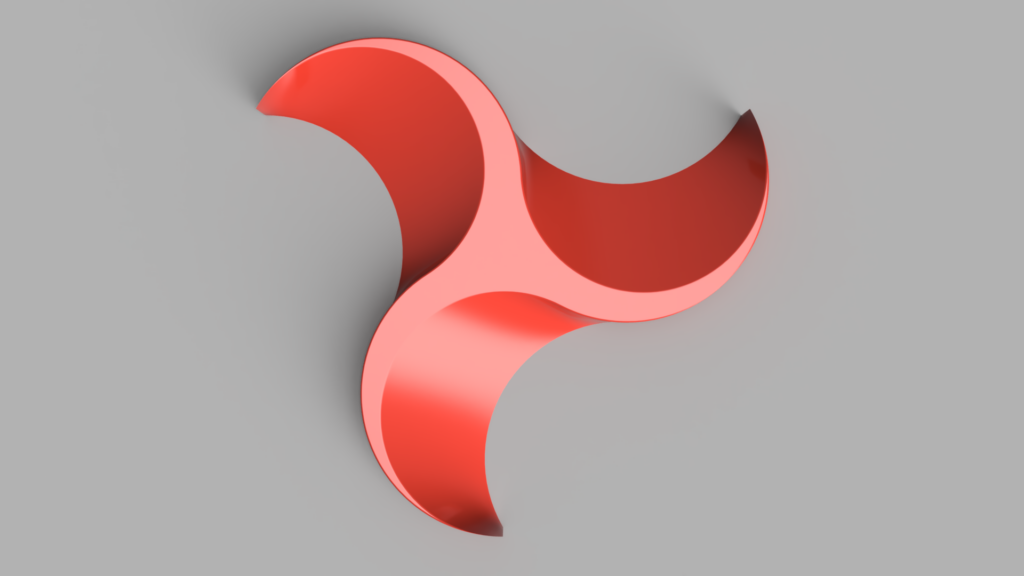

[Autodesk Fusion Tips] 三つ巴模様のような物体をモデリングしてみました。何回かの円形状パターンコピーを使って基本の形を作り、サーフェスのロフトコマンドを使って斜めの面を生成しています。

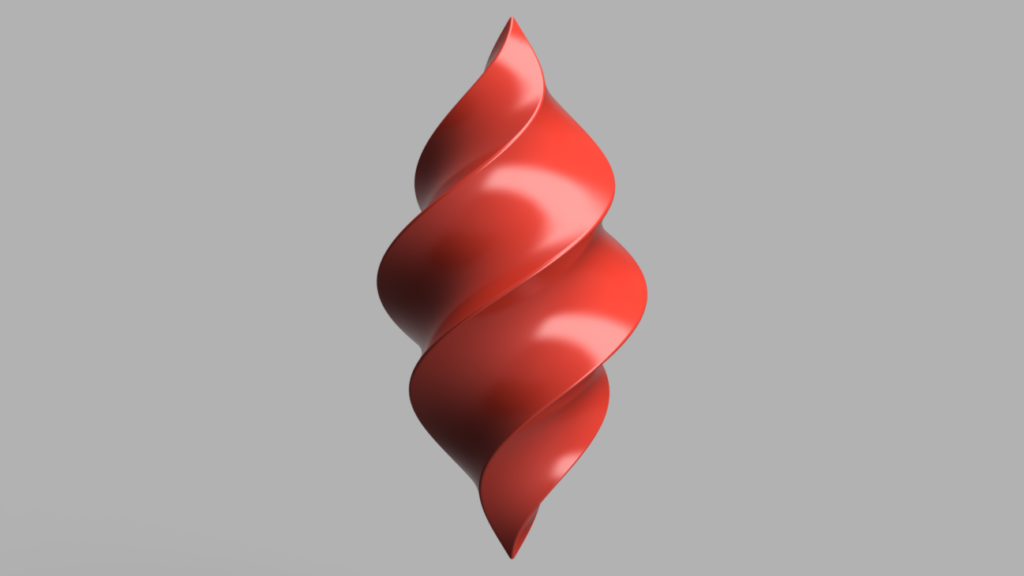

[Autodesk Fusion Tips] スイープで作った螺旋面を回転で作ったサーフェスボディでトリムしました。円形状パターンコピーで複製した螺旋面との間にロフトコマンドで面を貼っています。

[Autodesk Fusion Tips] ロフトコマンドとトリムコマンドを使ってねじった溝の経路を作りました。溝の山と谷を繋ぐのにもロフトを使っています。主にサーフェス環境で作業を進め、境界を塗りつぶしコマンドでソリッドボディを作っています。

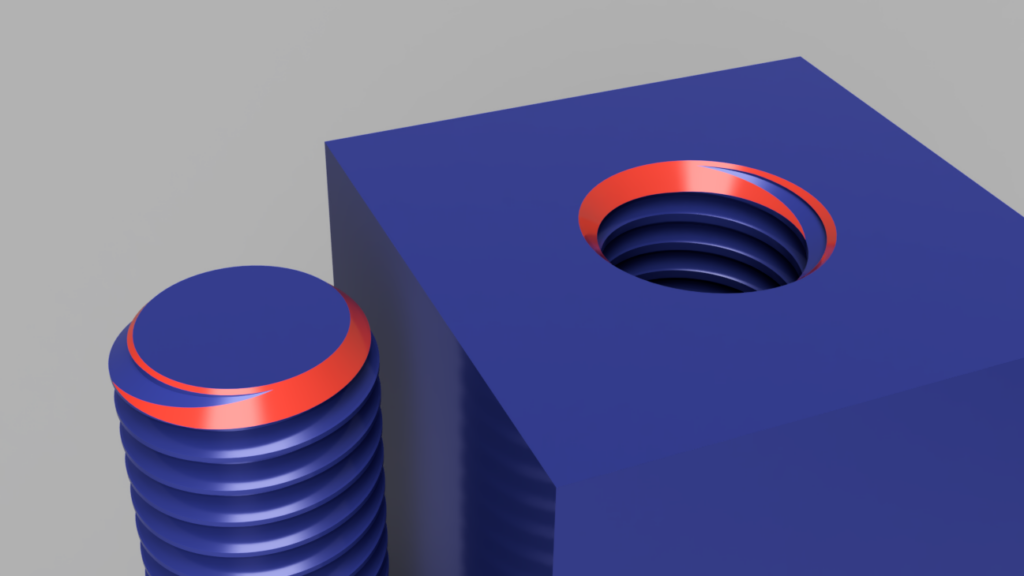

[Autodesk Fusion Tips] 実体化されたネジの端部に面取り処理を施す方法です。ネジコマンドを適用した円筒面に面取りコマンドでC面を作ったあと、再度ネジコマンドを修正してネジ山を実体化して履歴をアップデートしています。

[Autodesk Fusion Tips] 歯数がそれぞれ違う複数の歯車を使って遊星歯車を作ってみました。ダミーコンポーネントを使って歯車間の位置を決め、それらダミーコンポーネントに対して各歯車を回転ジョイントで接続しています。モーションリンク機能を使って歯車群の回転と各歯車の

[Autodesk Fusion Tips] 名栗模様とは日本の伝統的な木工技法の一つで木材の表面を斧や鑿などで叩いて独特の凹凸のある模様を作り出す加工技術です。この模様は見た目に美しいだけでなく触り心地も良く木の自然な風合いを際立たせる効果があります。...
