壁装飾

[Fusion360 Tips]

押出しで四角錐を作る、円筒で切り取るという作り方をしています。複製は円形状パターンコピーと矩形状パターンコピーで。

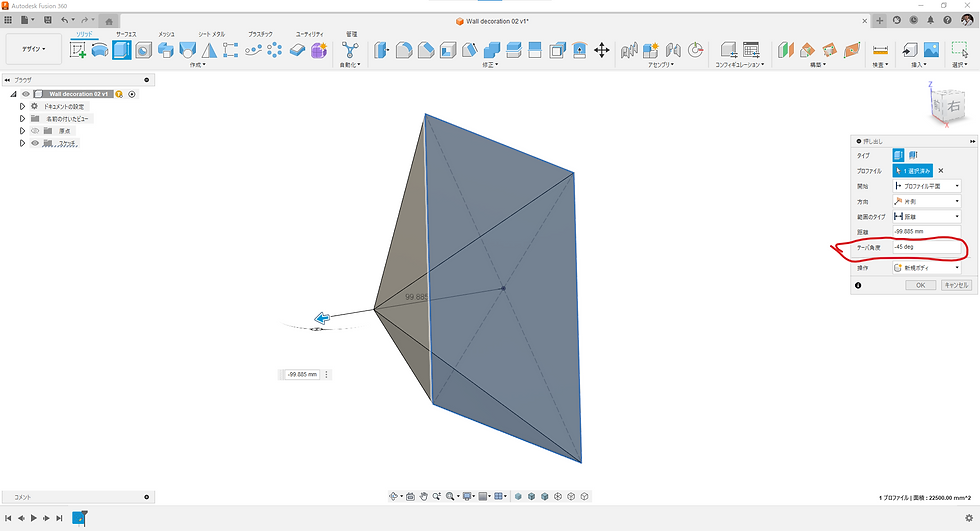

正方形をテーパー角度-45°で押出し、四角錐を作ります。

背面を選択して直接押出し。

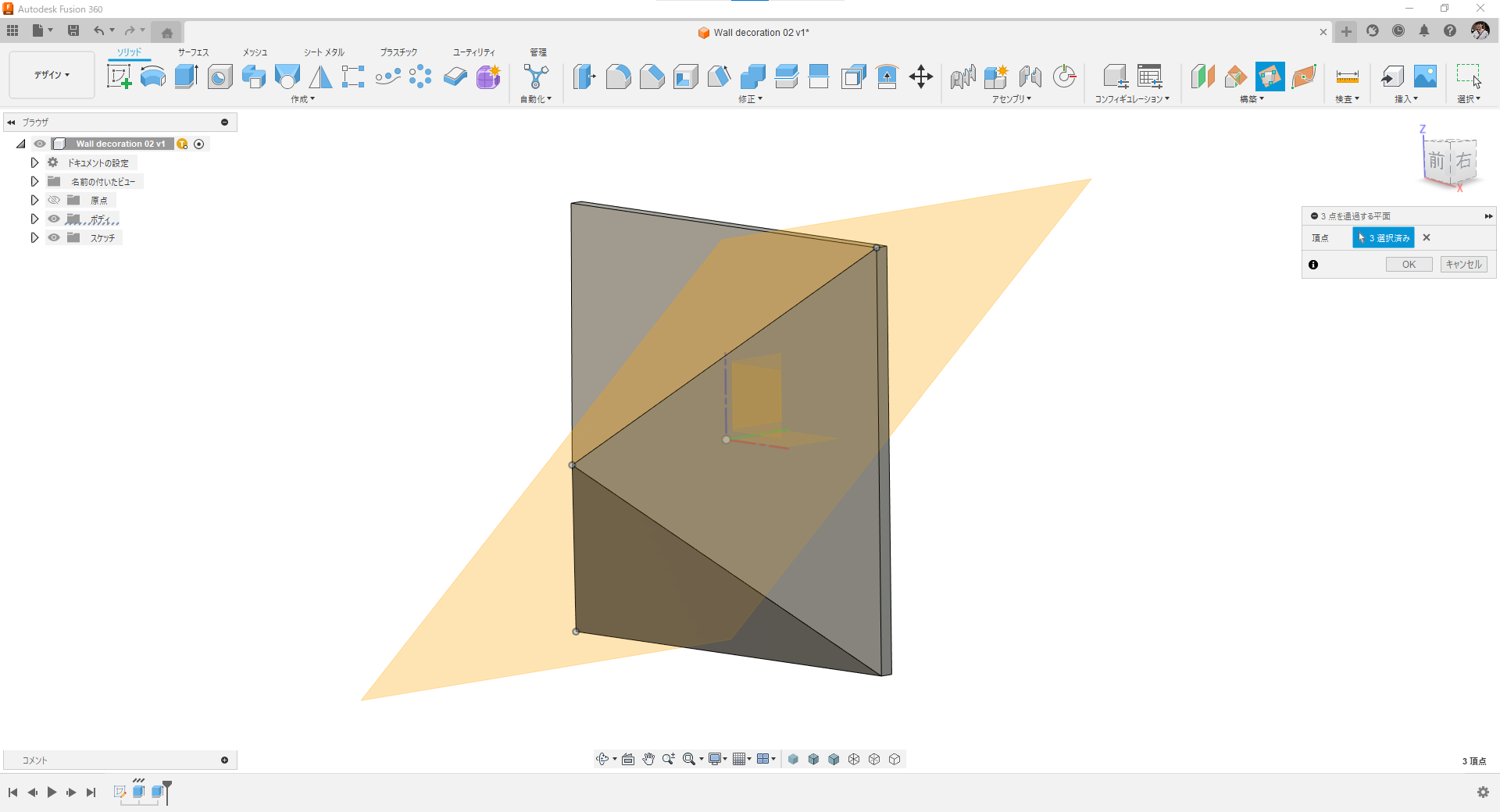

3点を通過する構築平面作成。

作った構築平面に円をスケッチ。

両側に押し出して切り取り。

稜線にフィレットを付けます。

円形状パターンコピー。

結合で一体化。

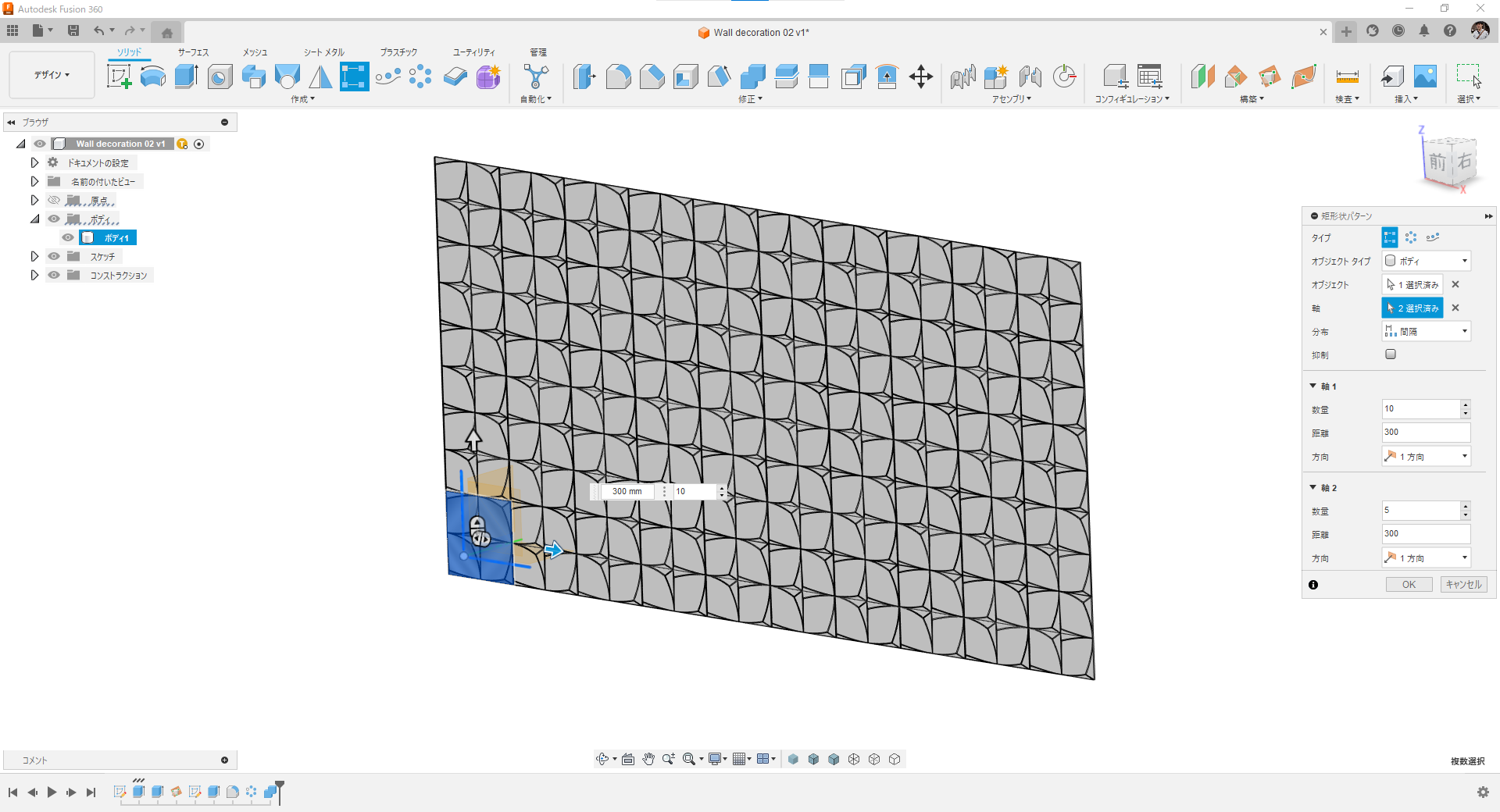

矩形状パターンコピーで複製。

結合で一体化。

完成です。

詳しい操作は動画で説明しています。

---

3D-CAD：Autodesk Fusion360
