面のトリム解除と延長

[Fusion360 Tips]

面を置換するときに使うターゲット面はソース面よりも大きい必要があります。また穴があったりしても上手く機能しません。これまでは「延長」コマンドを使って大きな面を作っていたのですが最近トリム解除と同時に面のエッジをオフセットできることに気が付きました。これを使えば少し効率よくモデリングができます。

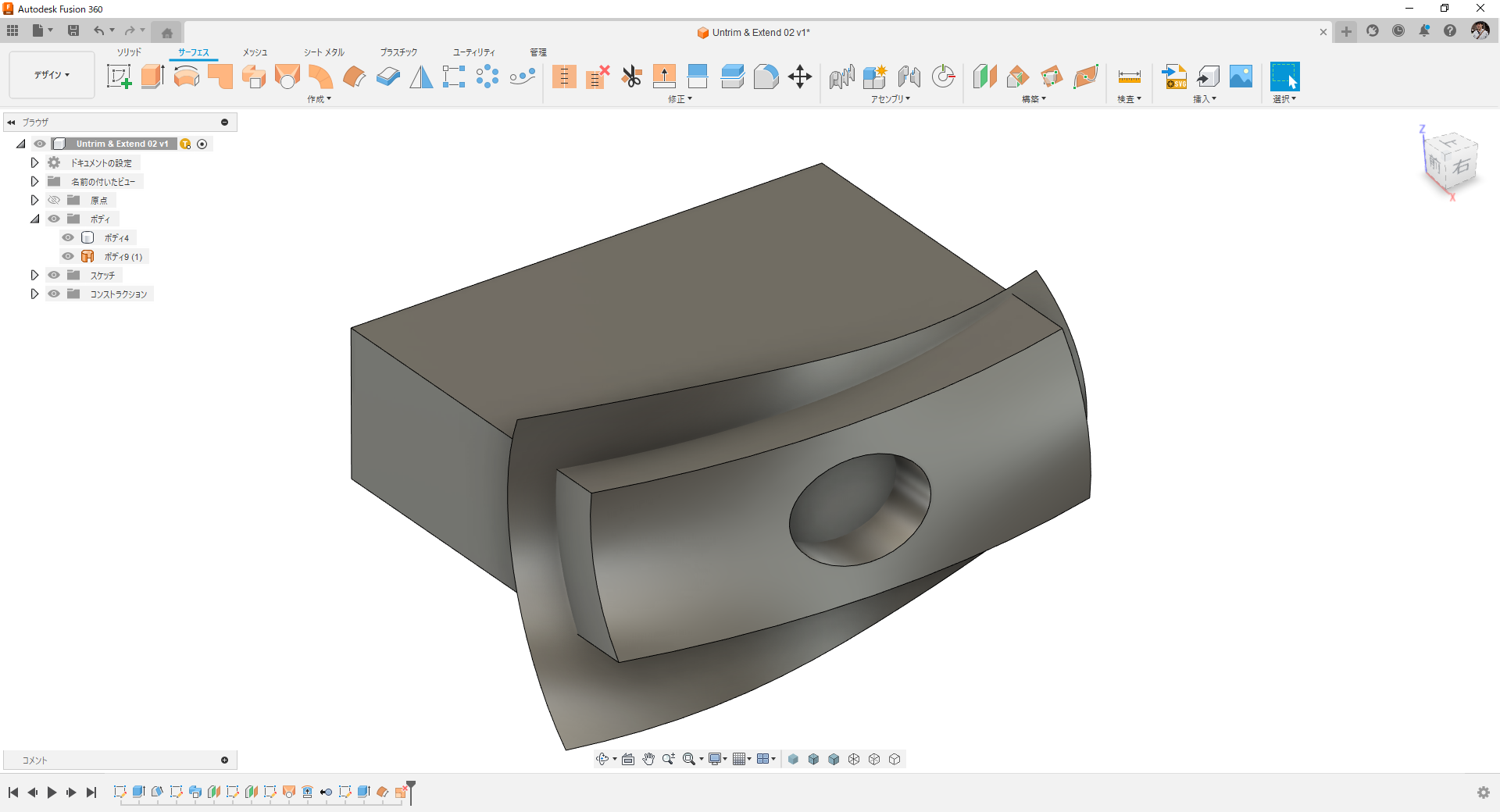

曲面をオフセット。

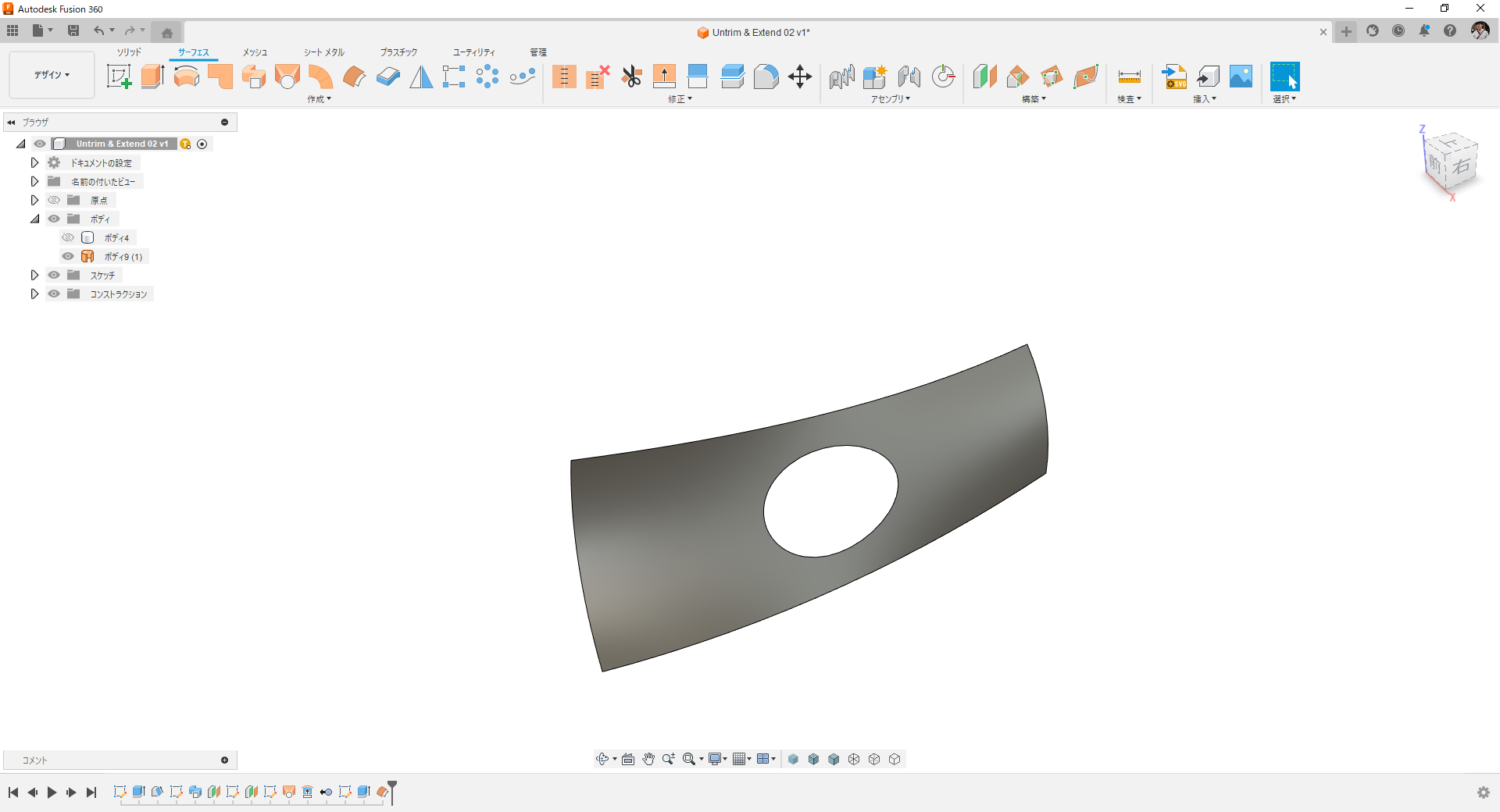

このオフセットした面は元の面より小さくかつ穴が開いているので面を置換コマンドでのターゲット面として使うことはできません。

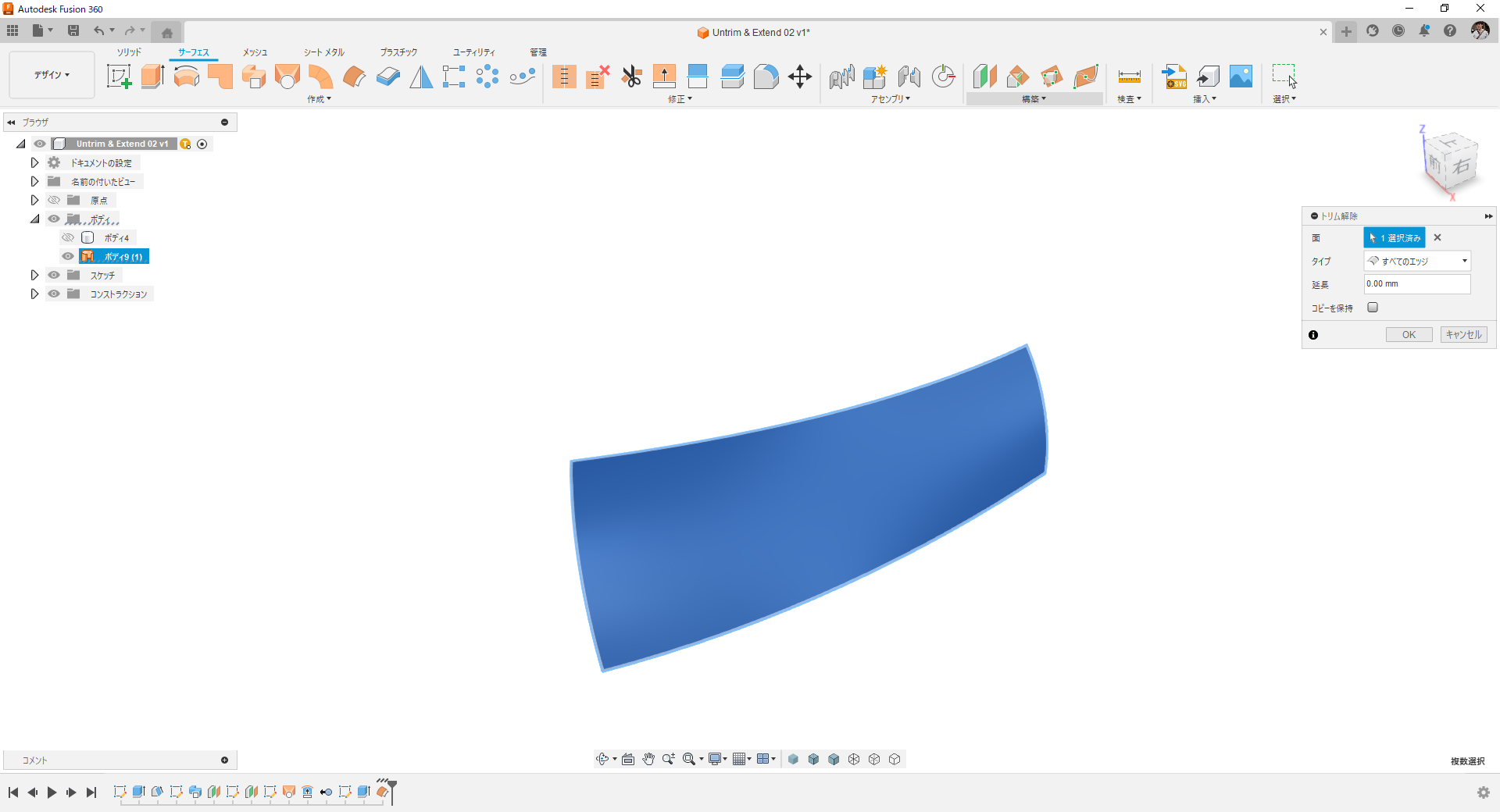

トリム解除で穴を除去します。

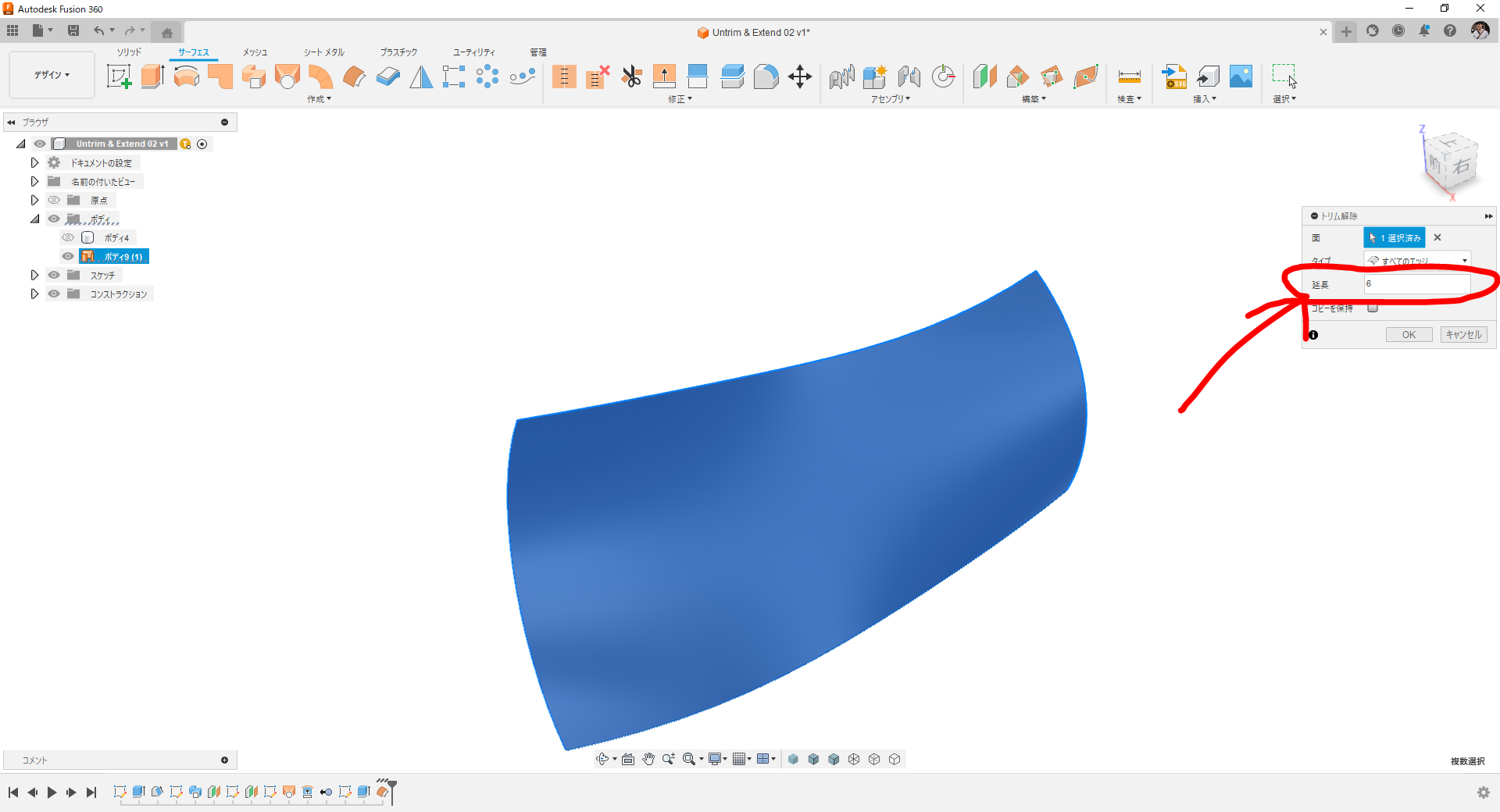

同時に「延長」オプションに数値を入力すると外周エッジを外側にオフセットしてくれます。

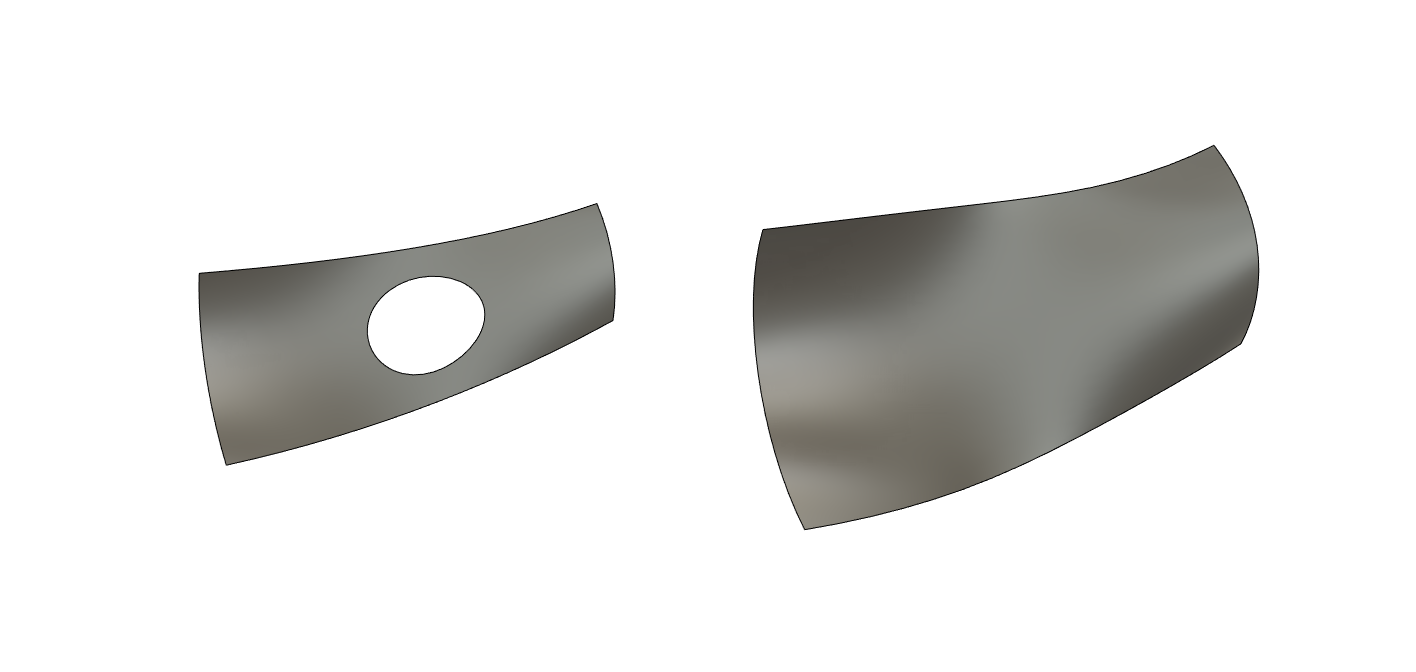

元ボディとの位置関係はこんな感じです。

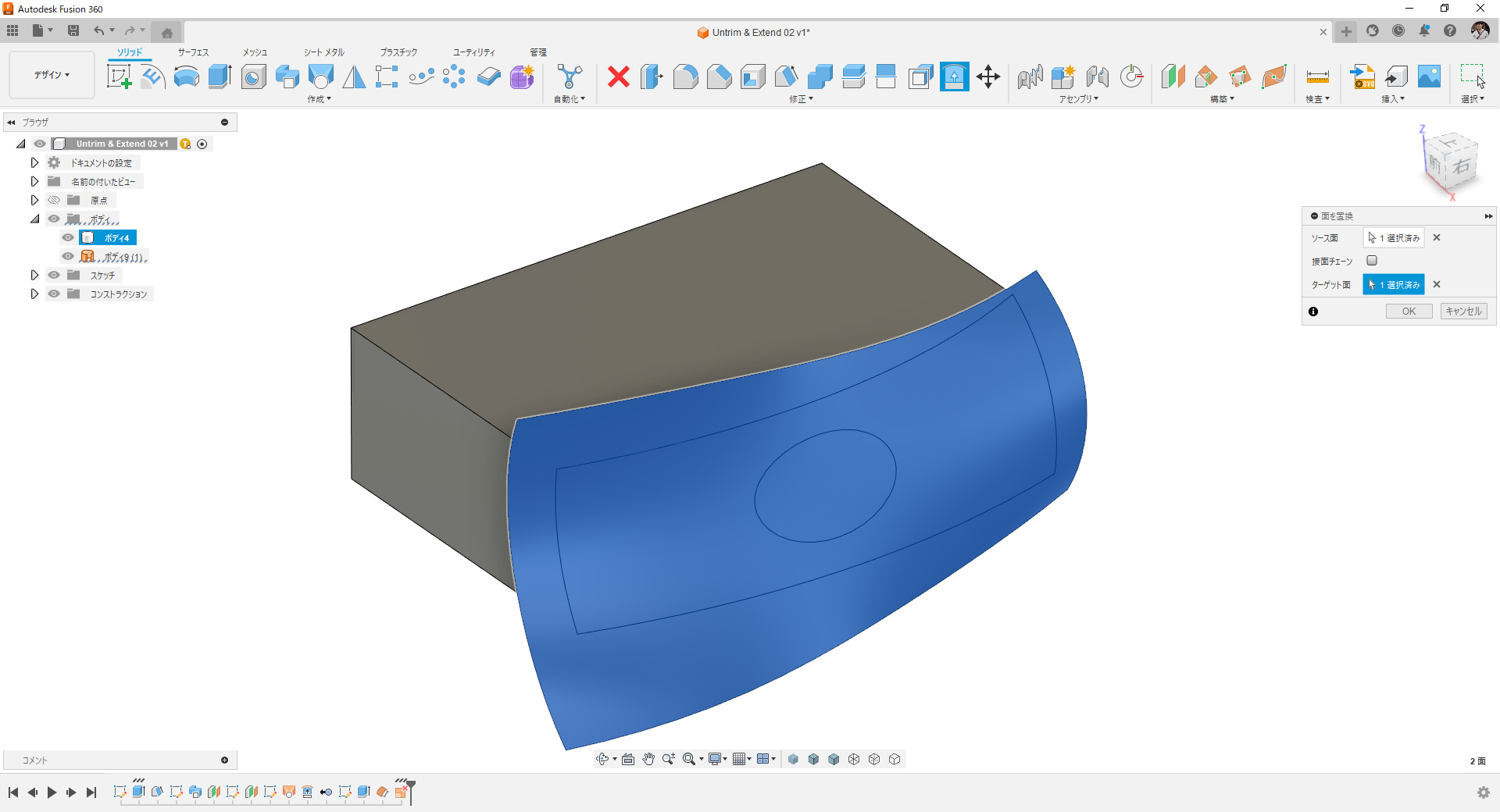

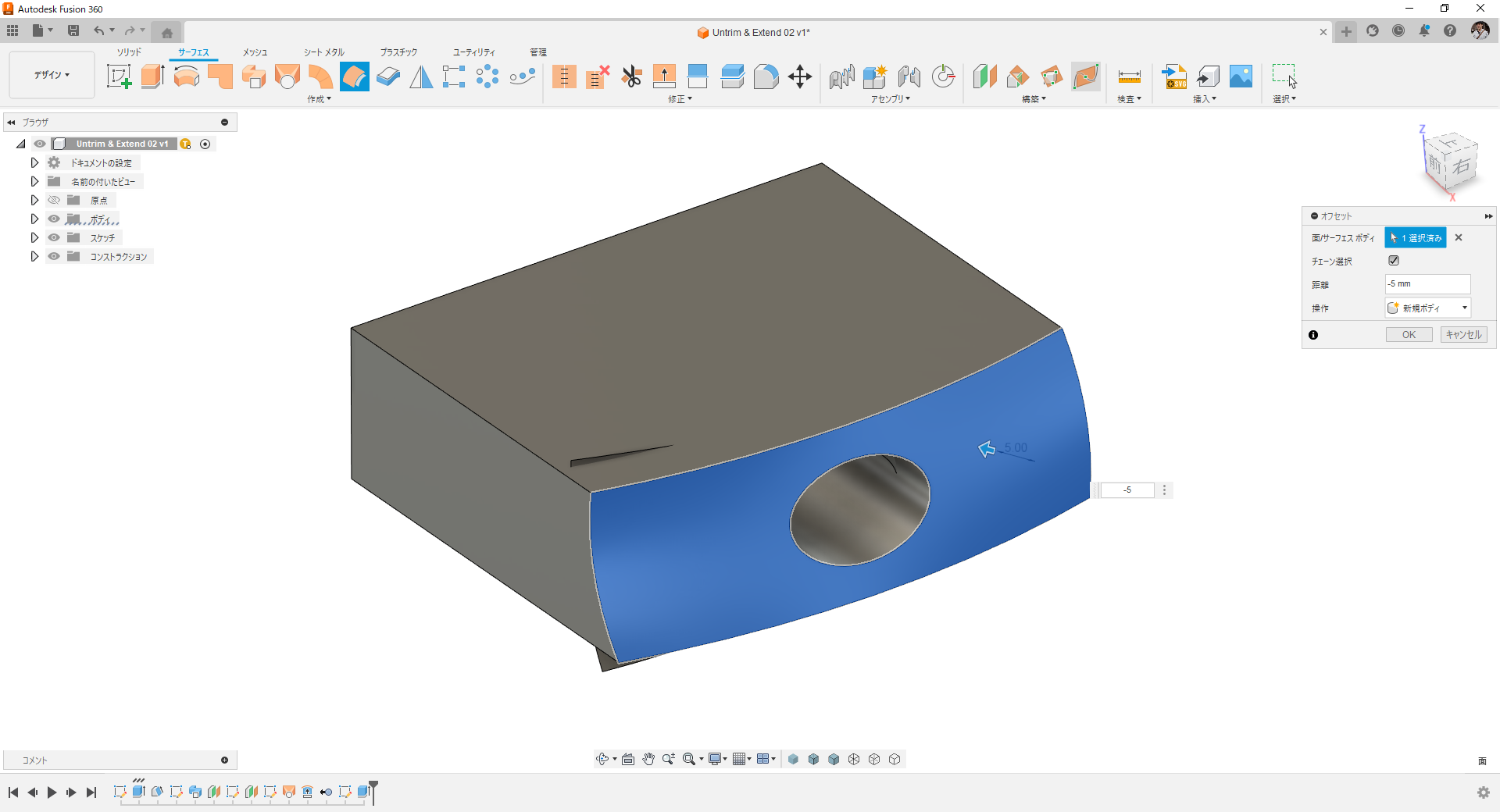

これで面をオフセットコマンドが使えるようになりました。

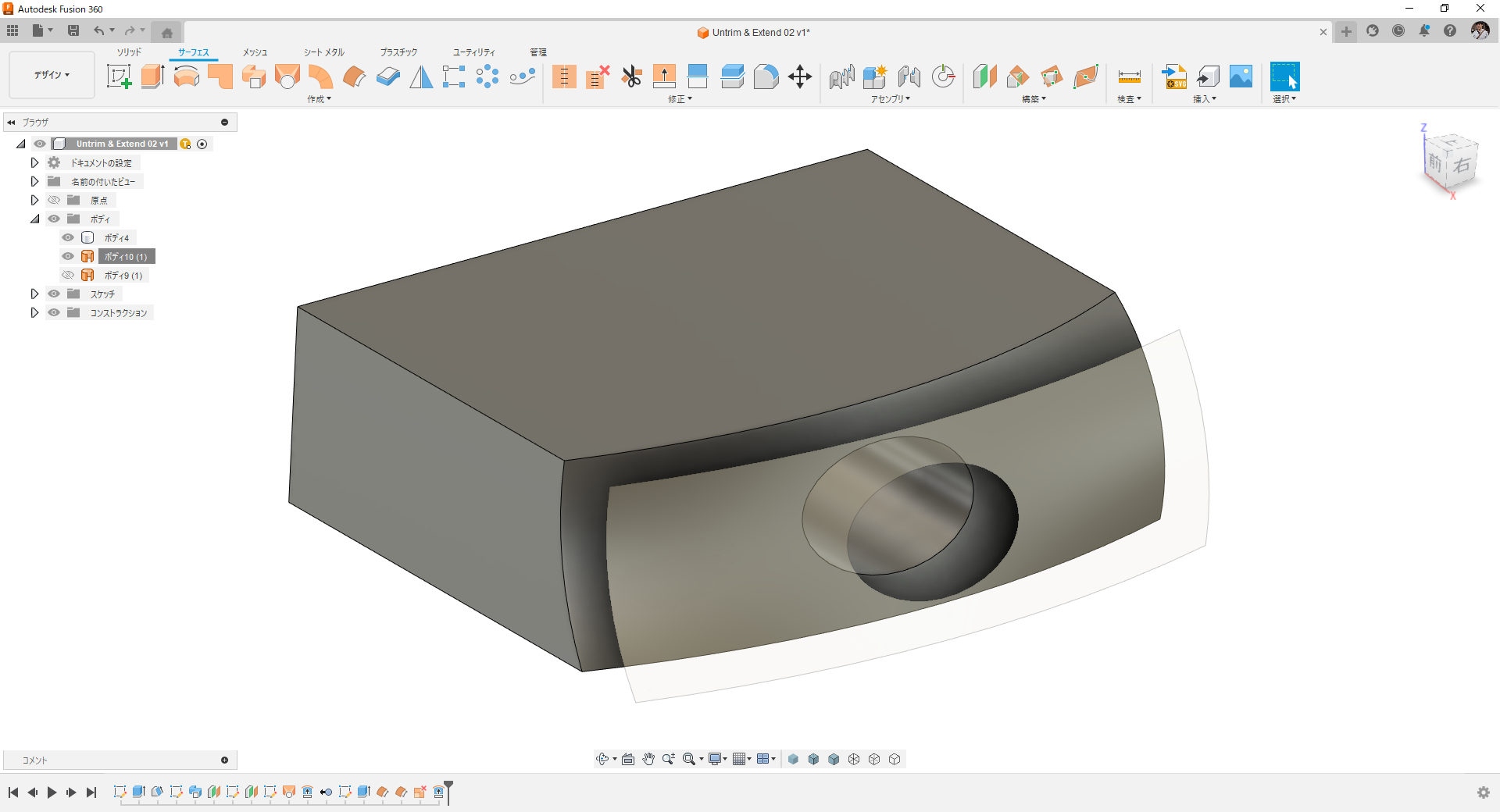

完成。

詳細な操作は動画でご確認ください。

---

3D-CAD：Autodesk Fusion360
