ねじれたワッシャー

[Fusion360 Tips]

ねじれたワッシャーのようなものをモデリングしました。描いたスケッチは2つのみ。パッチ面と移動で回転、ロフトと厚み付けを使っています。

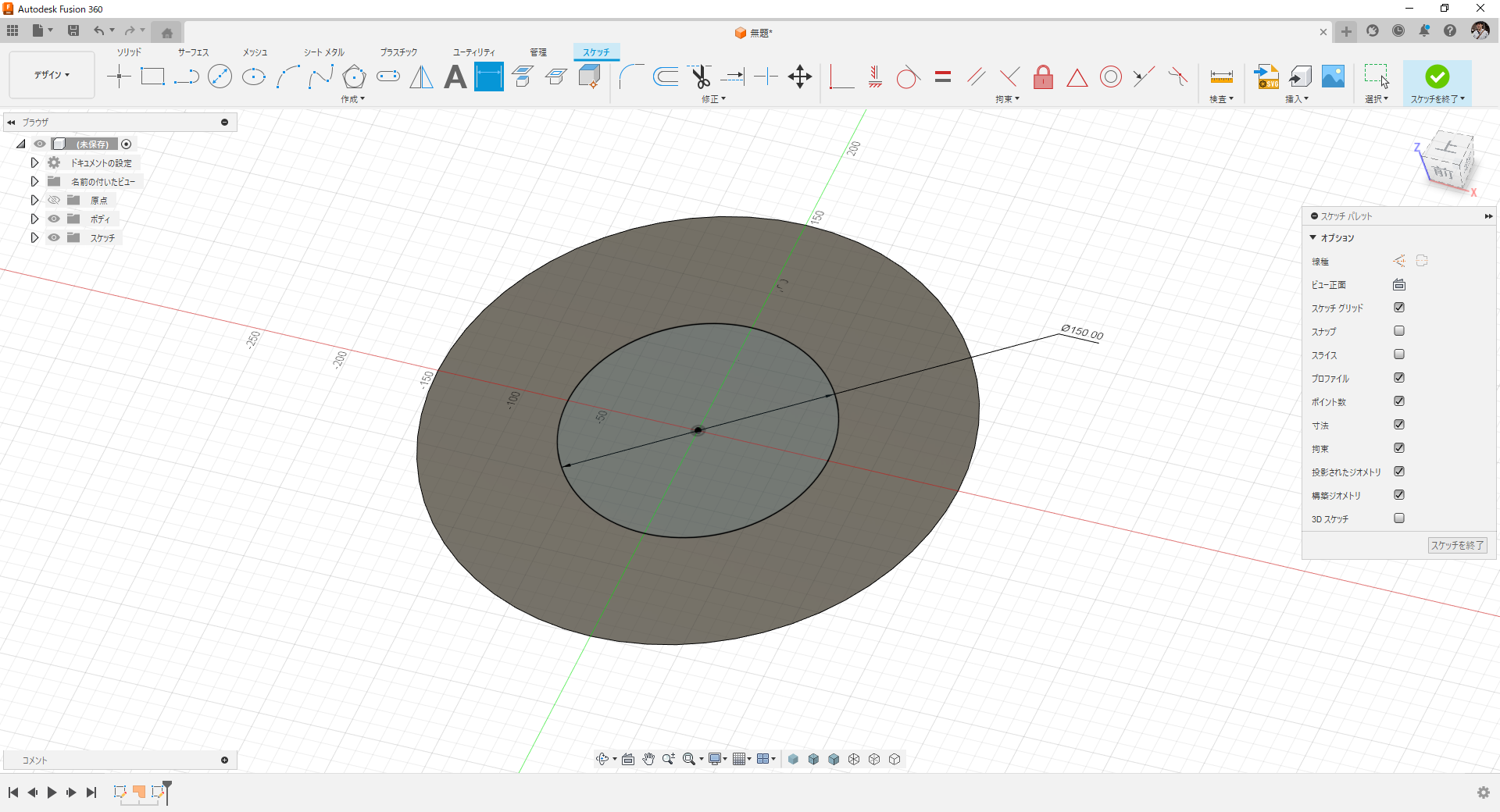

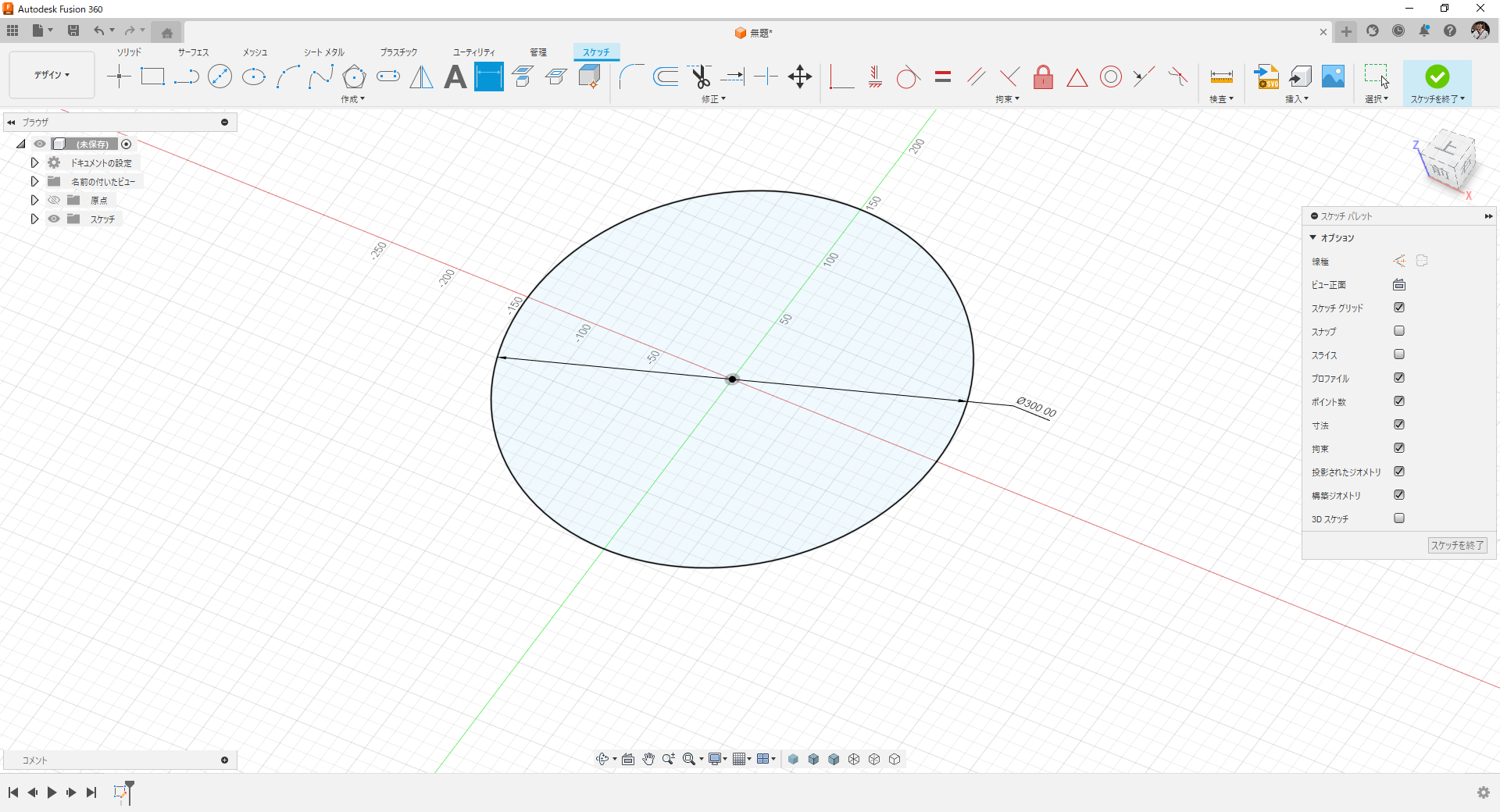

円スケッチ作成。

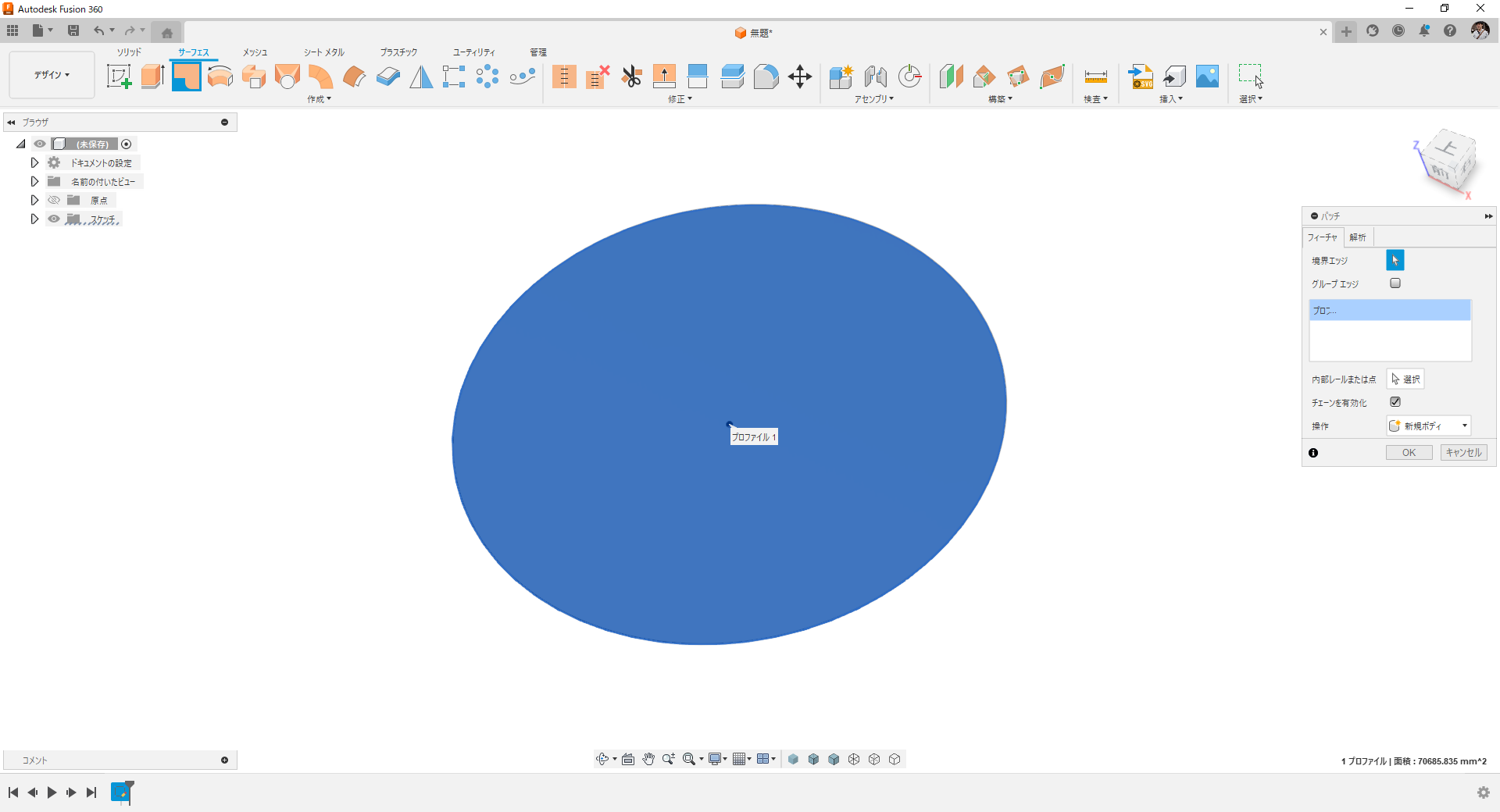

パッチ面作成。

円スケッチ作成。

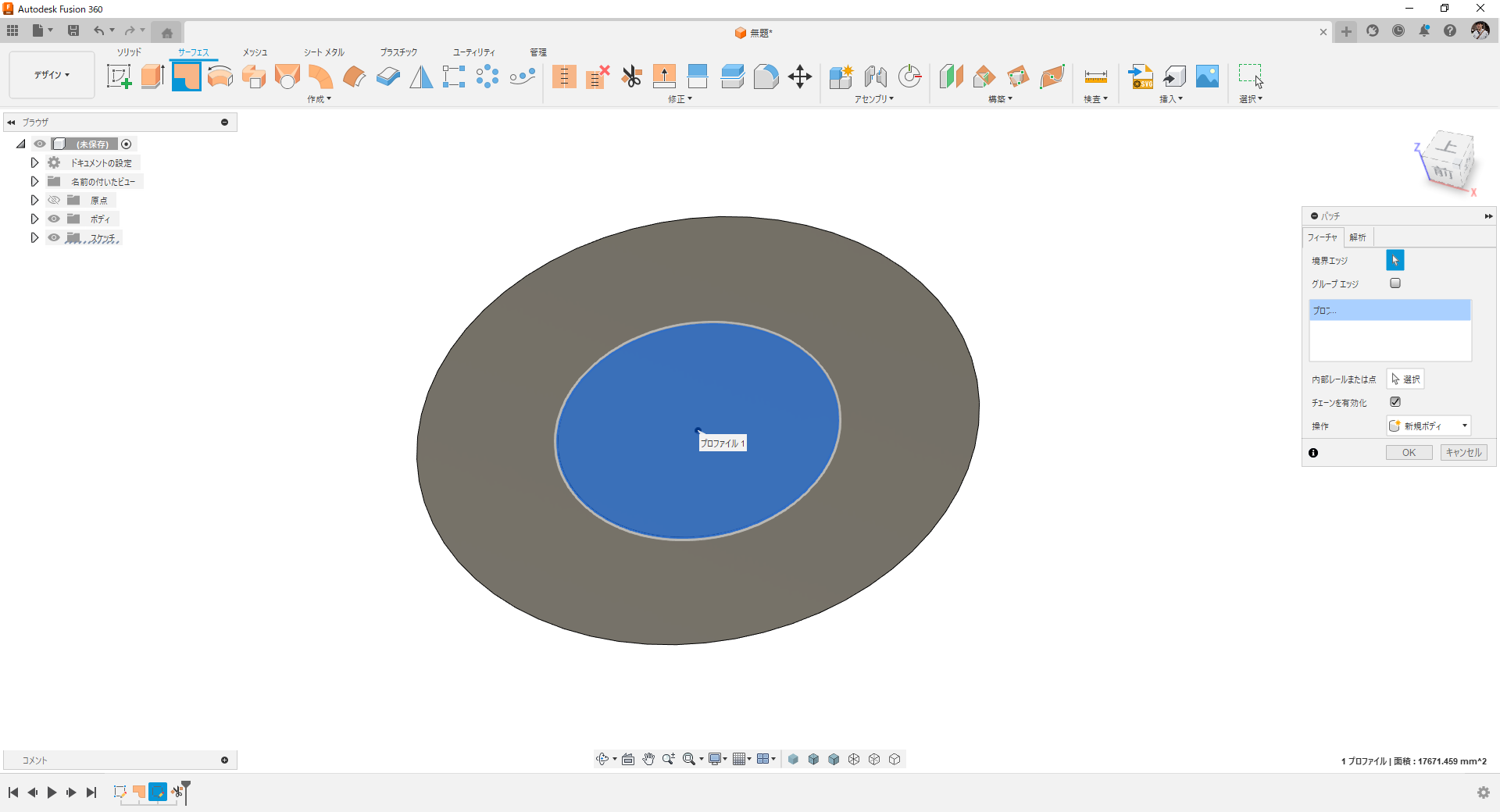

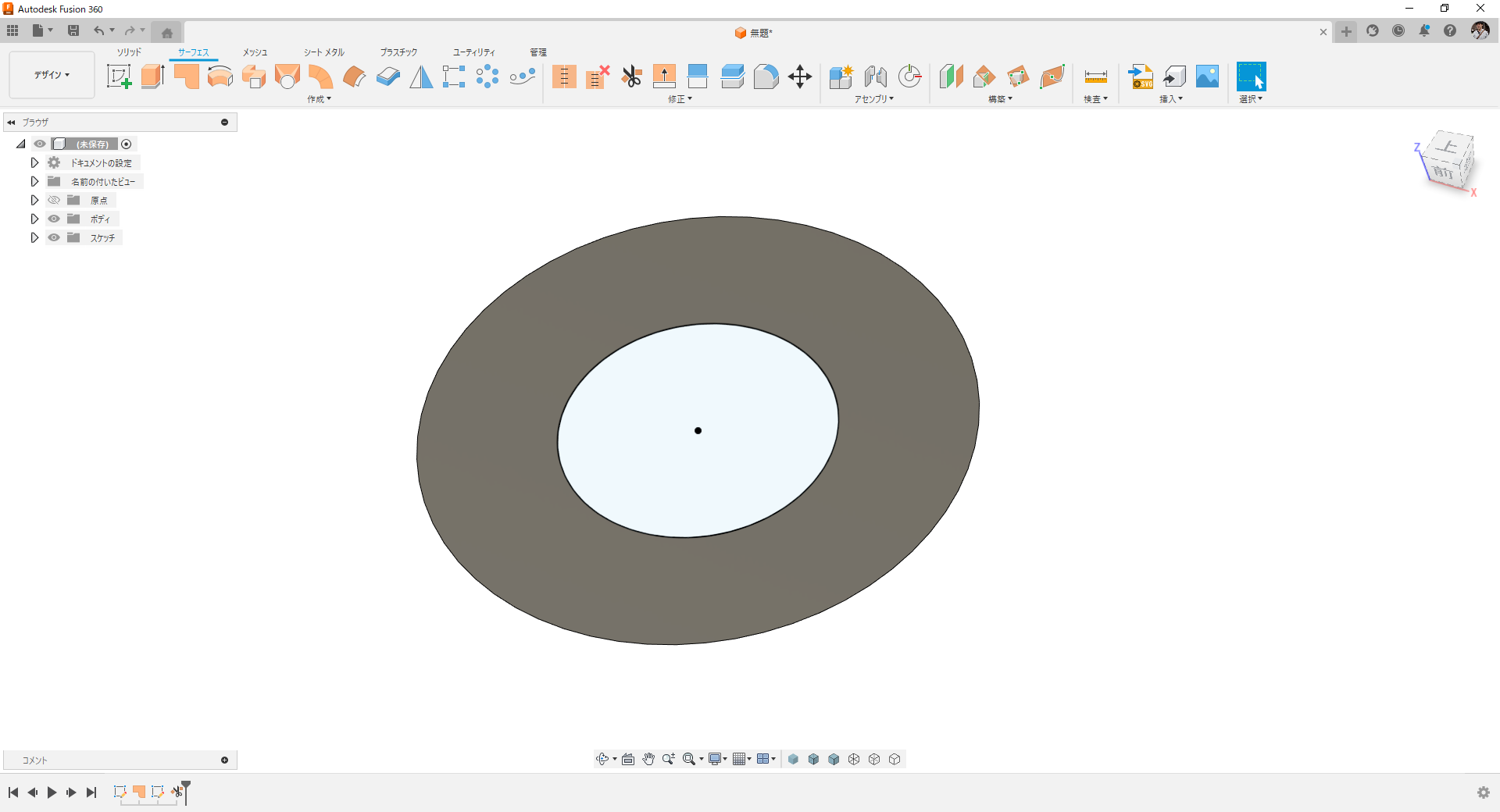

円スケッチでパッチ面中央をトリム。

穴が開いたところにパッチ面作成。

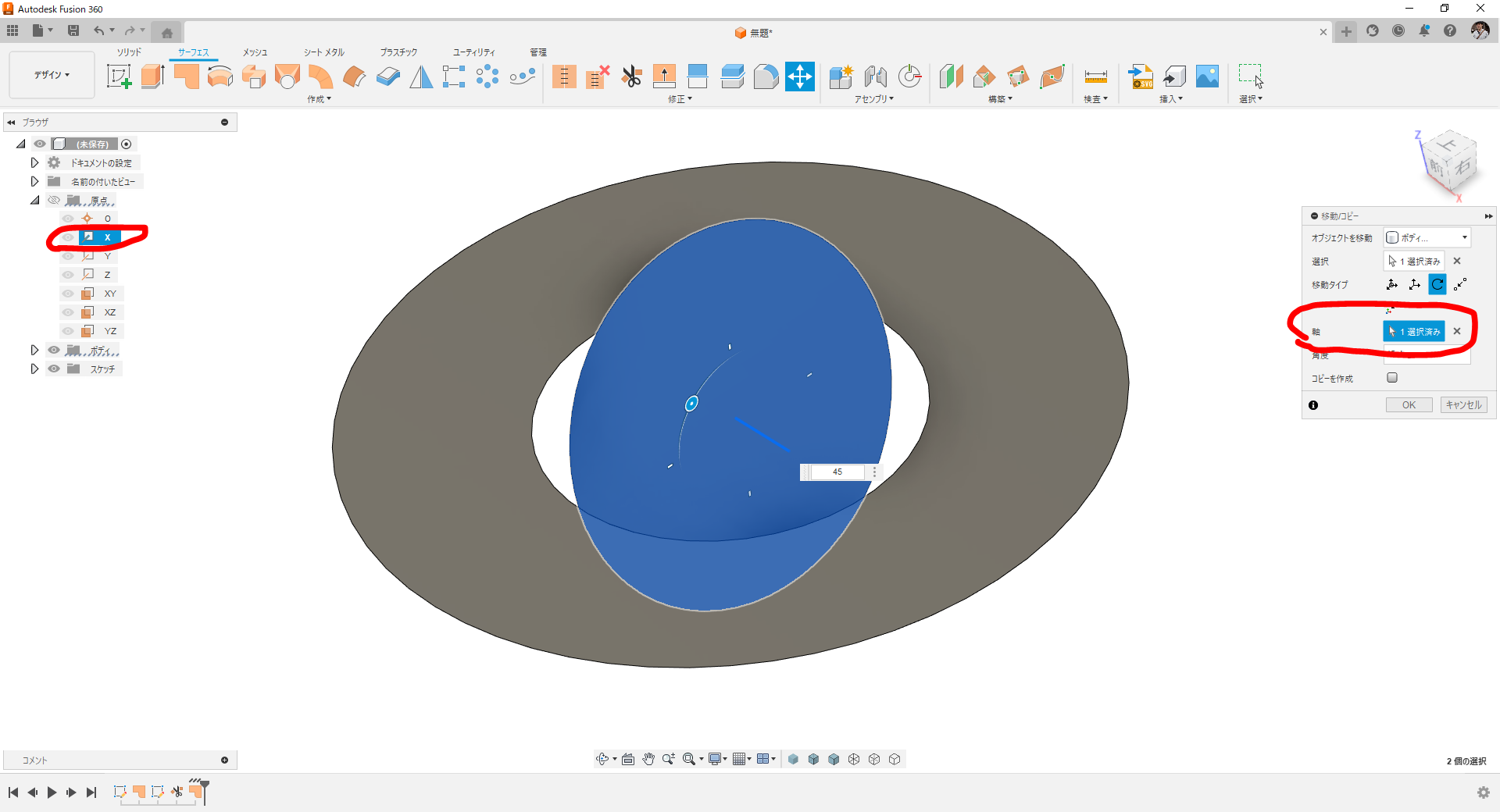

移動コマンドでX軸を中心に45°傾ける。

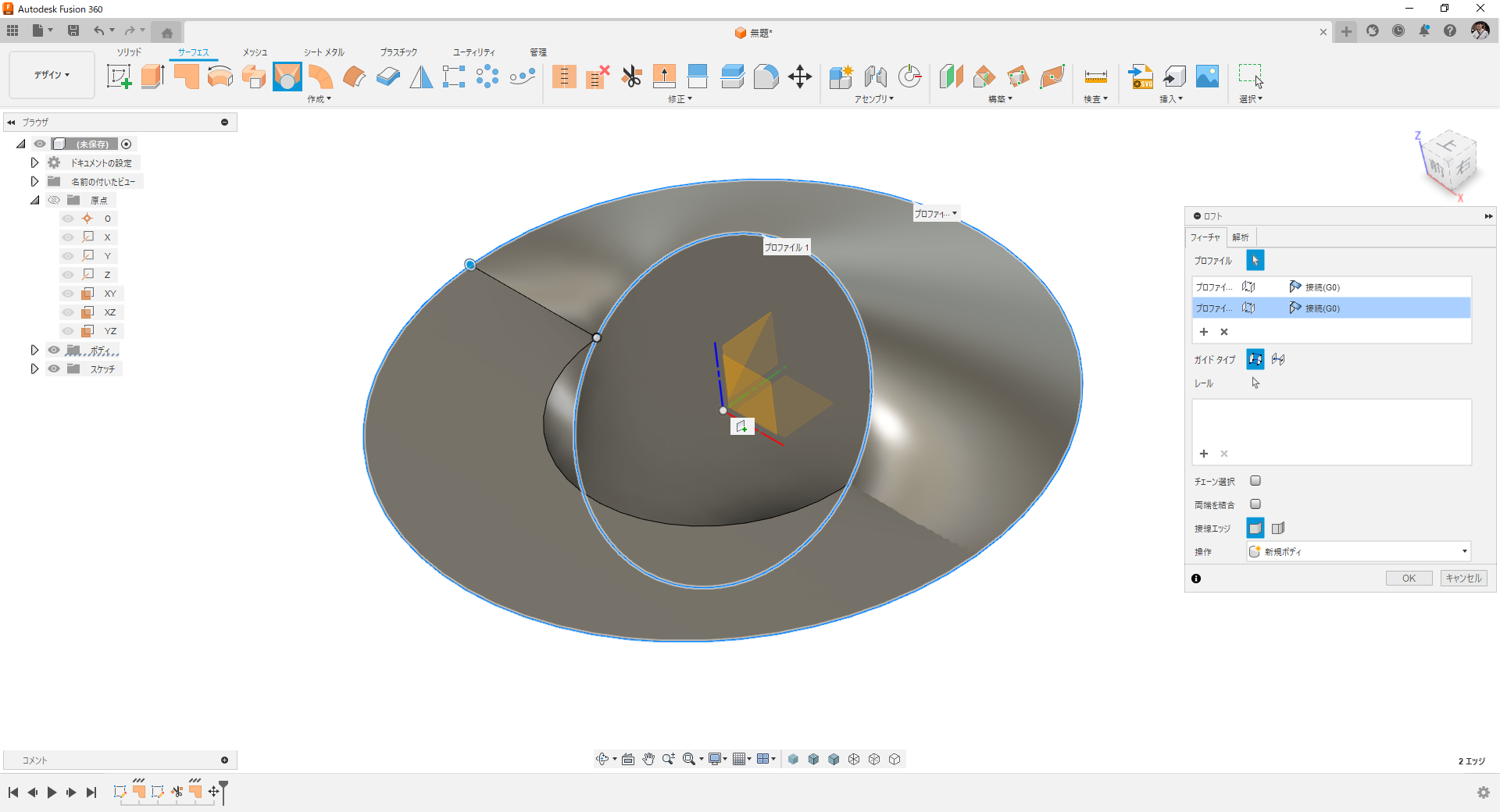

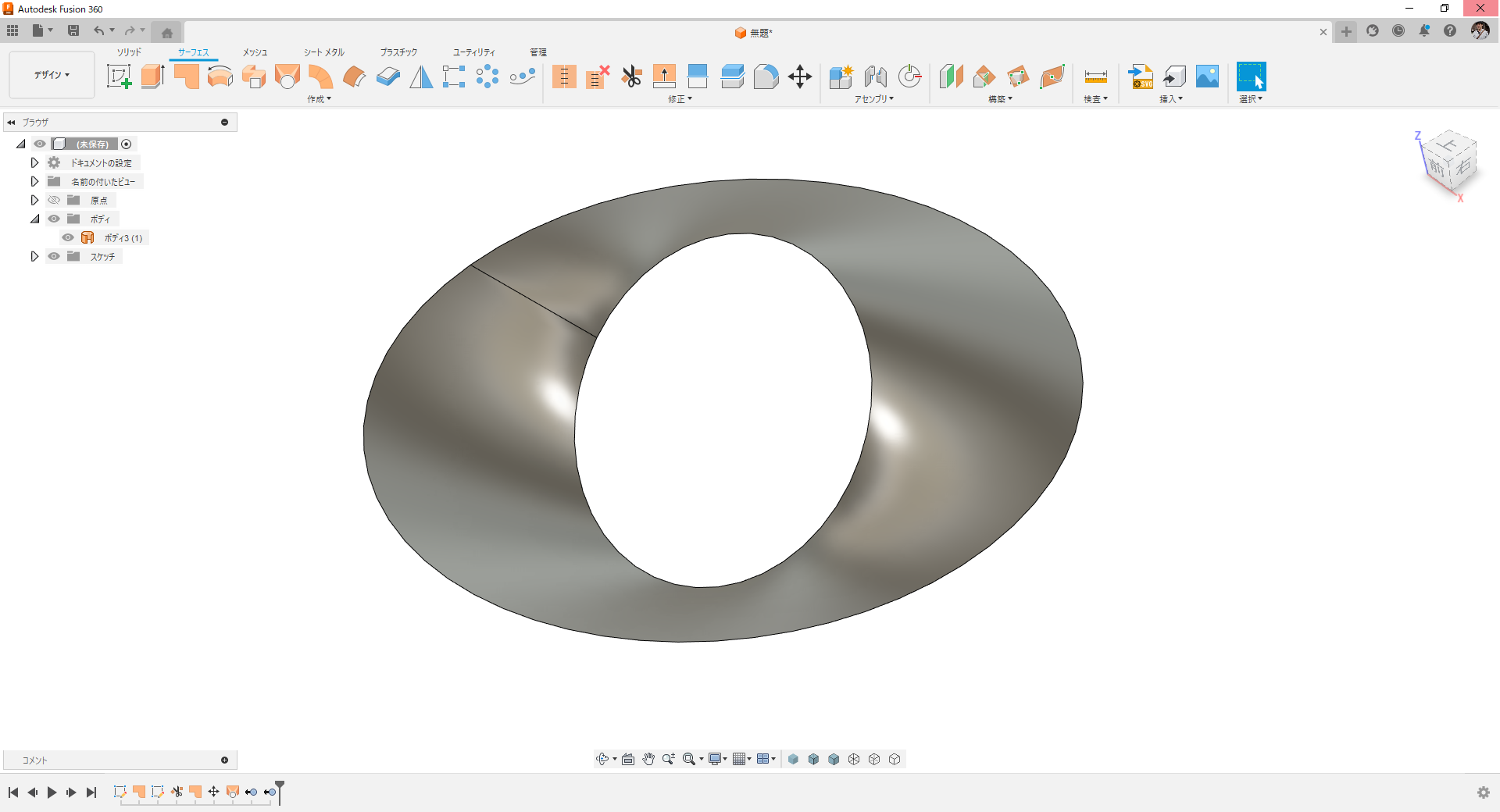

2個の円サーフェスの外周同士をロフトで繋ぐ。

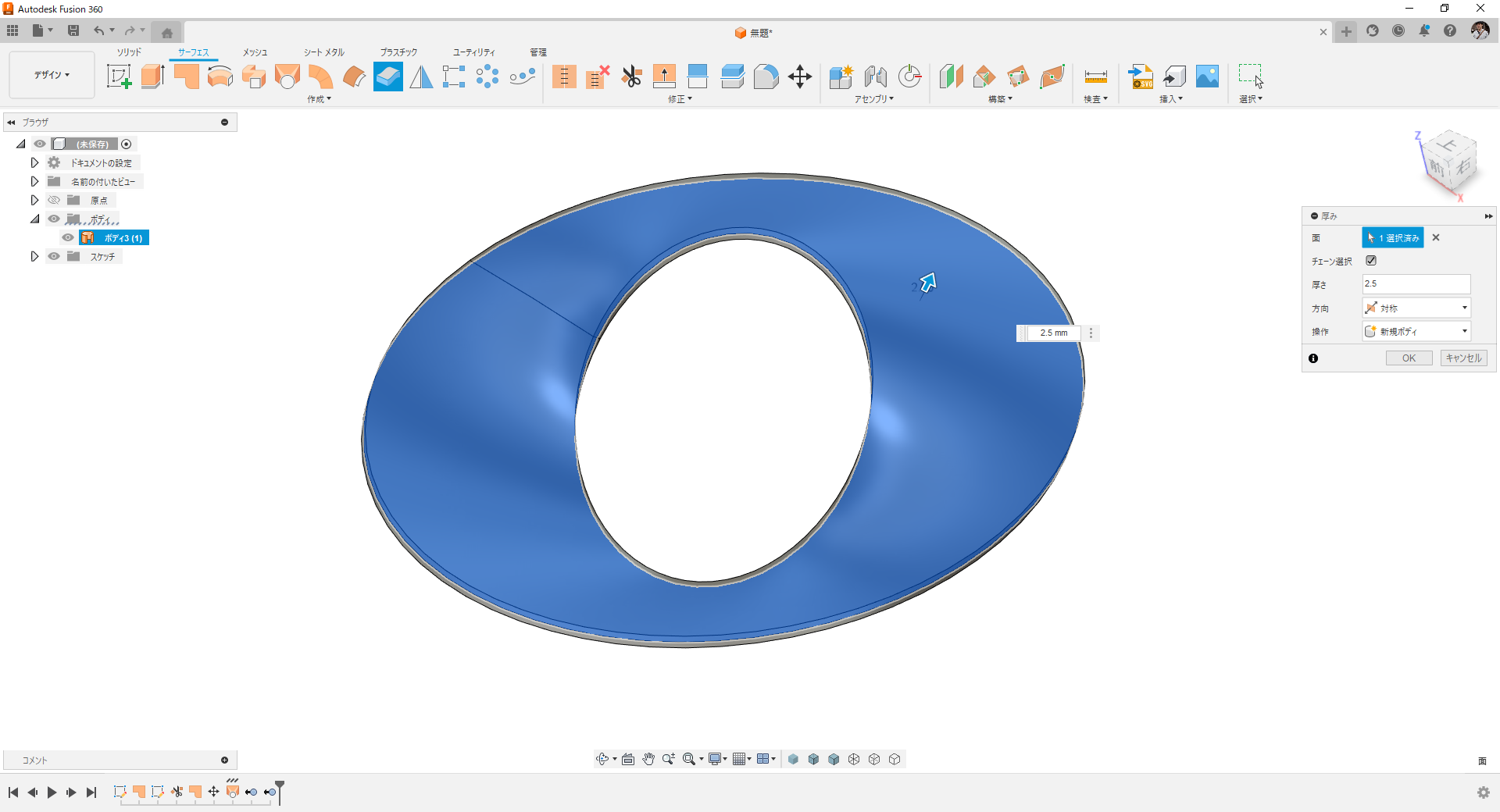

両側に厚み付け。

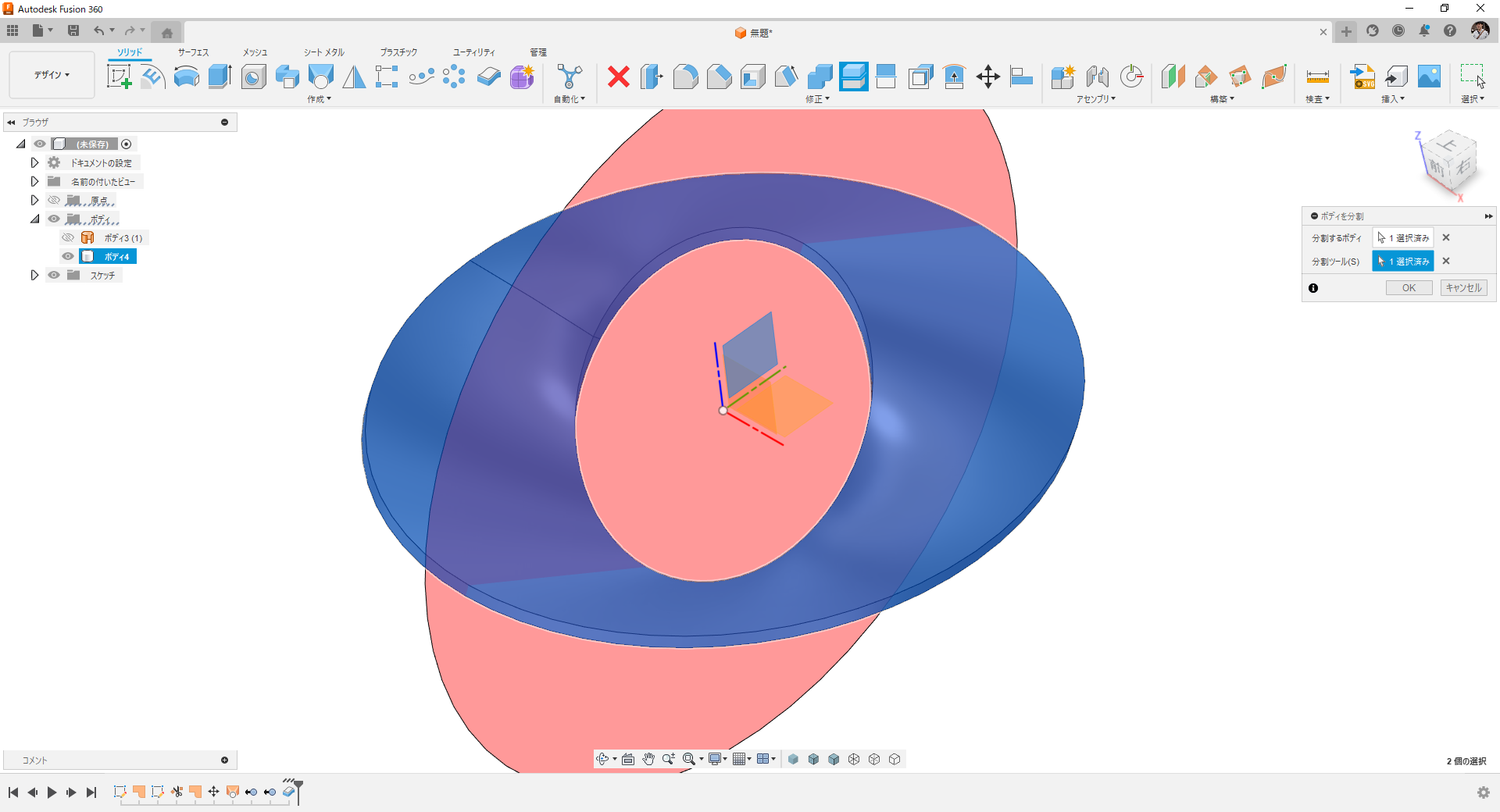

YZ平面でボディ分割。

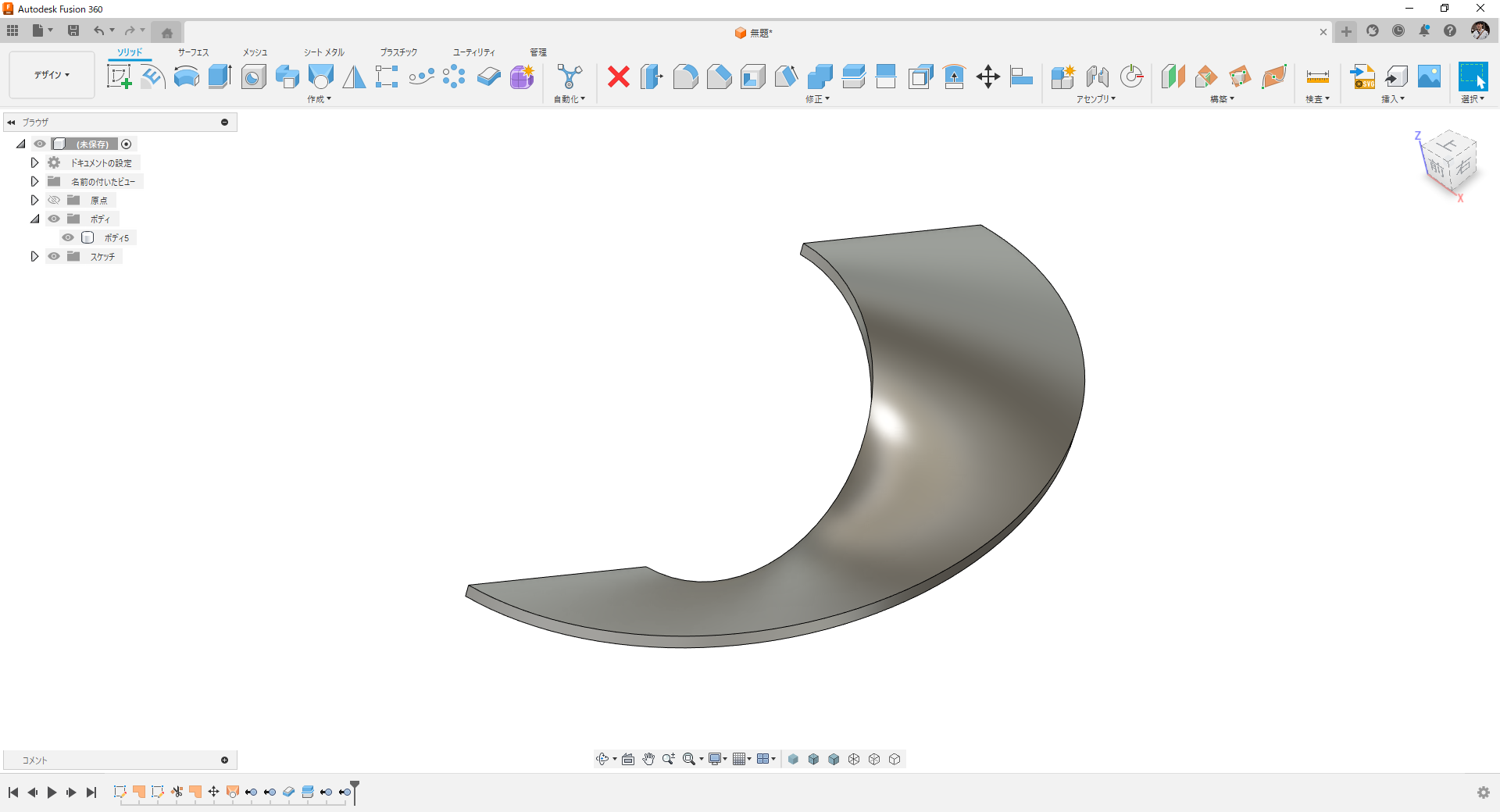

左半分を除去。

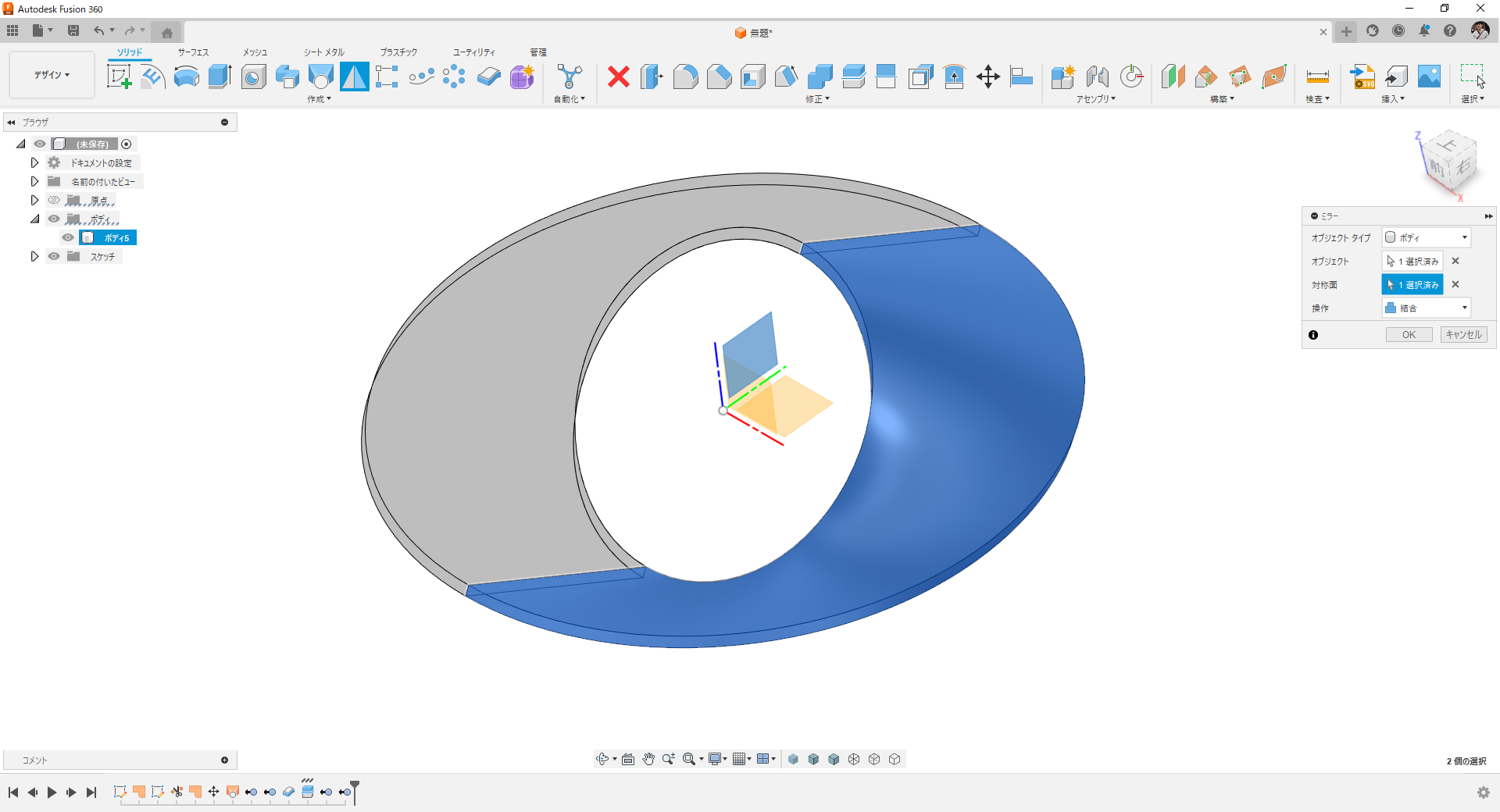

ミラーコピー。

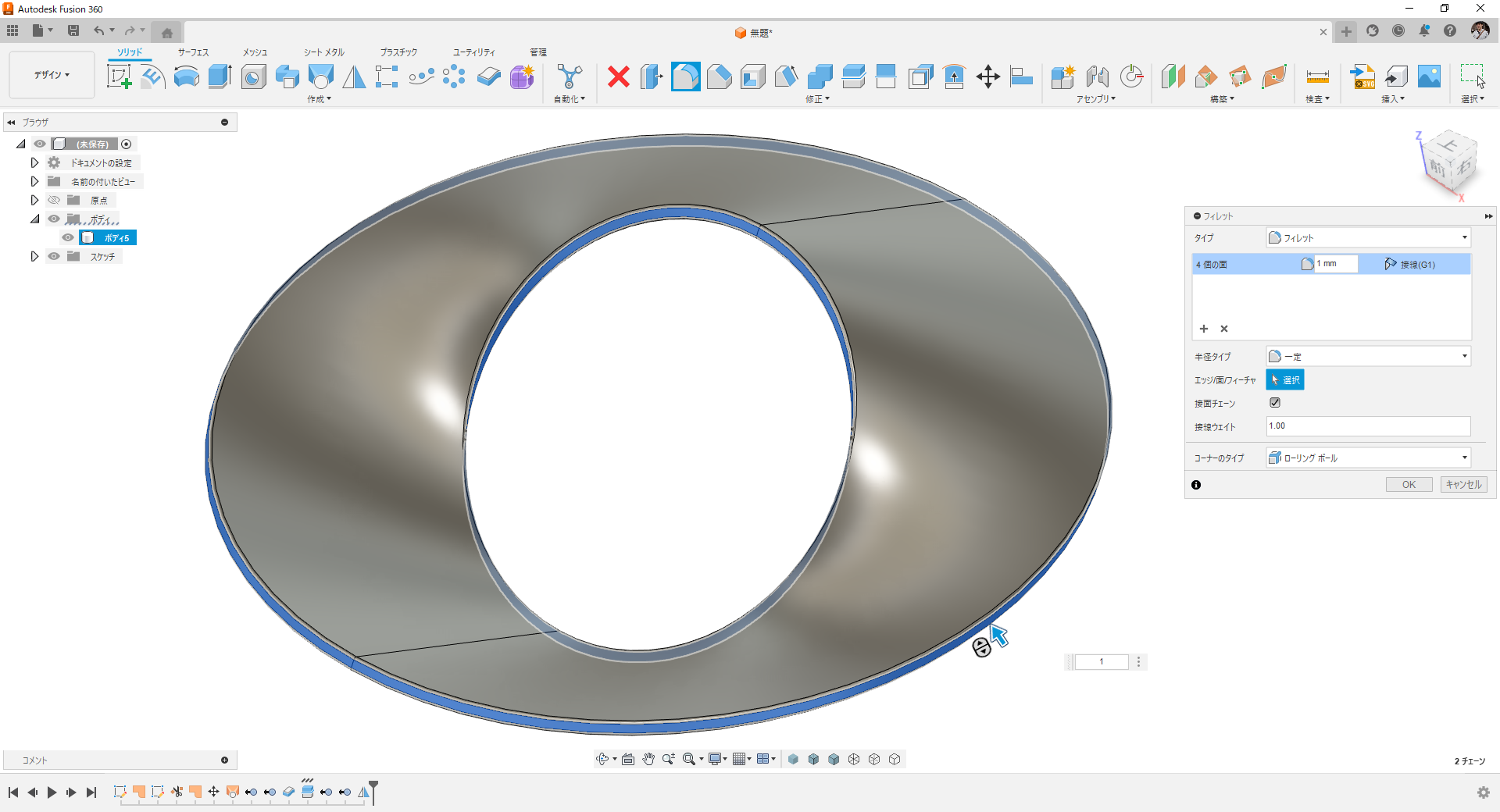

フィレット追加。

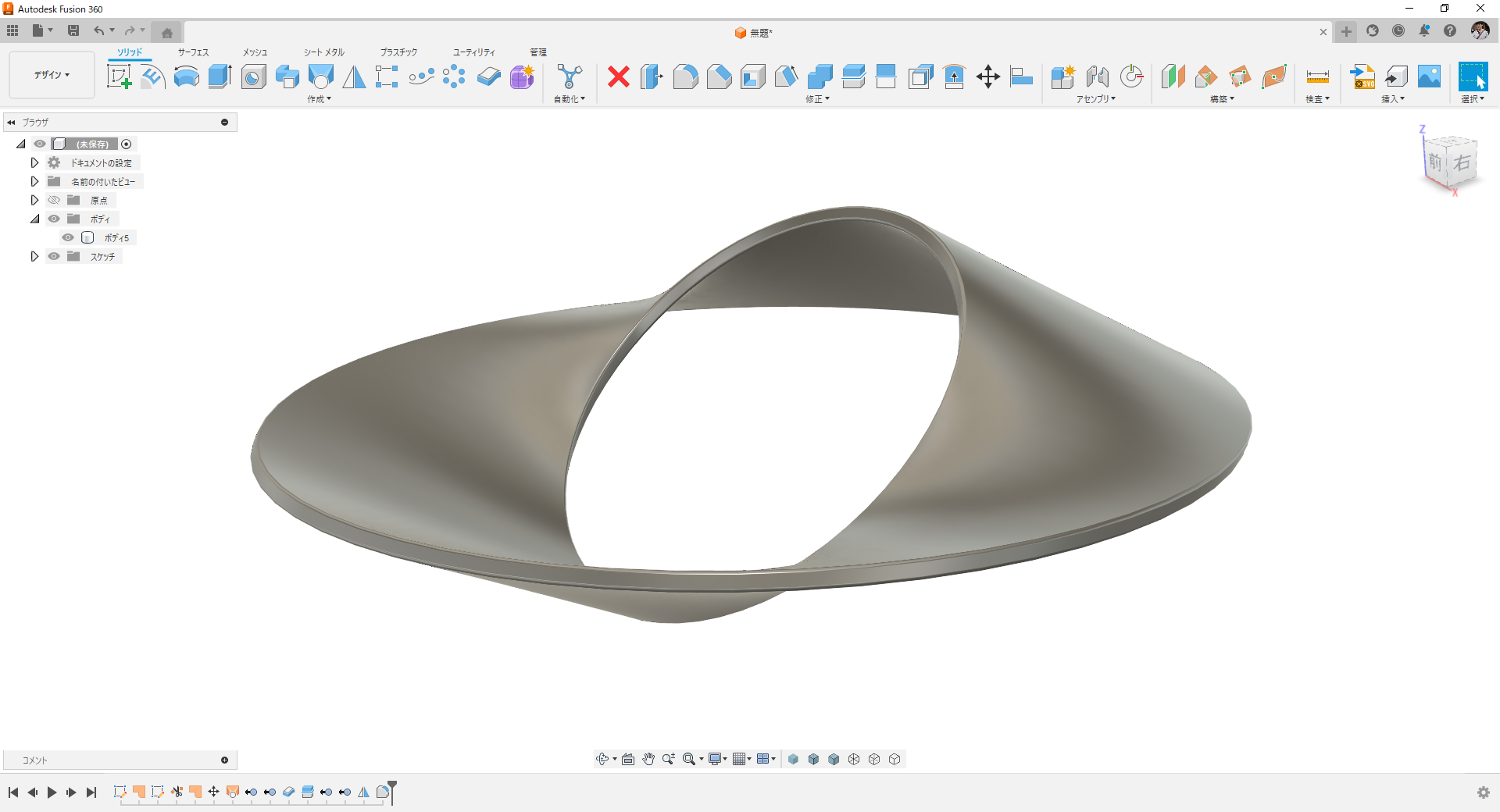

完成です。

詳細な操作は動画でご確認ください。

---

3D-CAD：Autodesk Fusion360
