トロコイドポンプの作り方

[Fusion360 Tips]

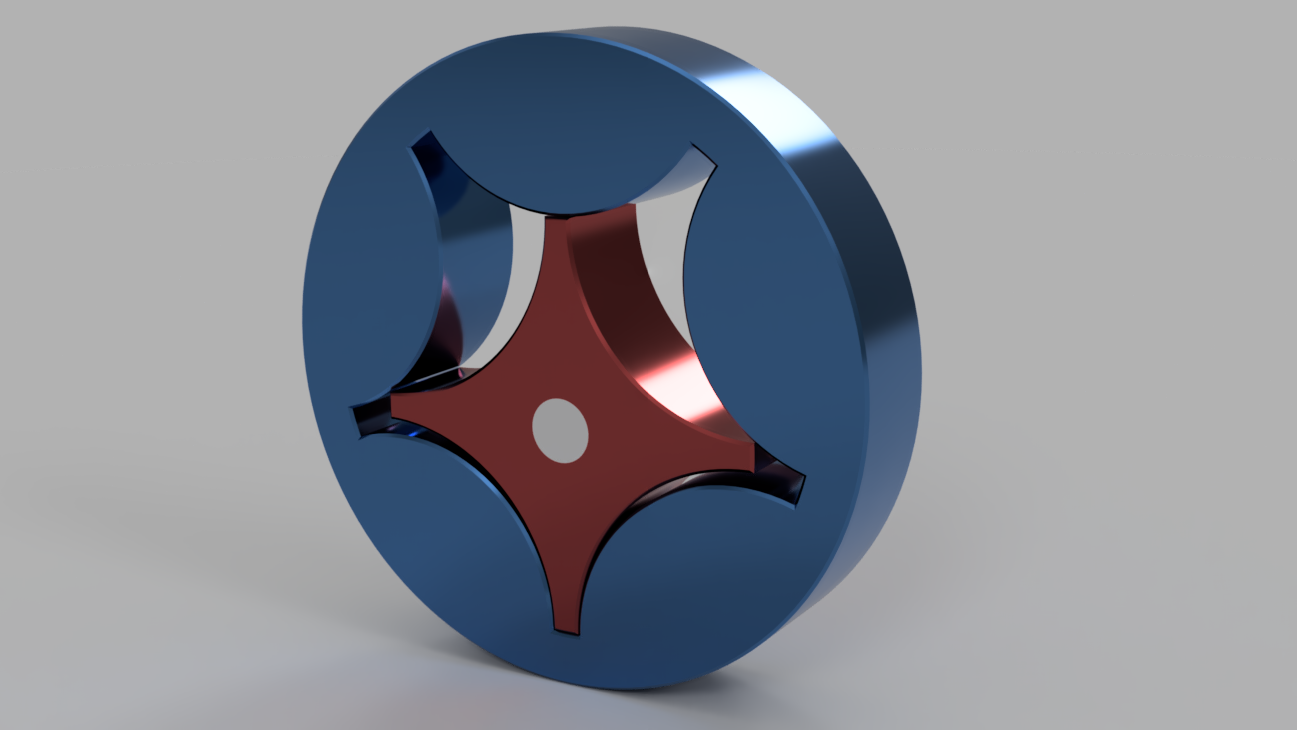

トロコイドポンプの作り方です。アウターローターとインナーローターにそれぞれ回転ジョイントを付加しモーションリンクで連動させています。

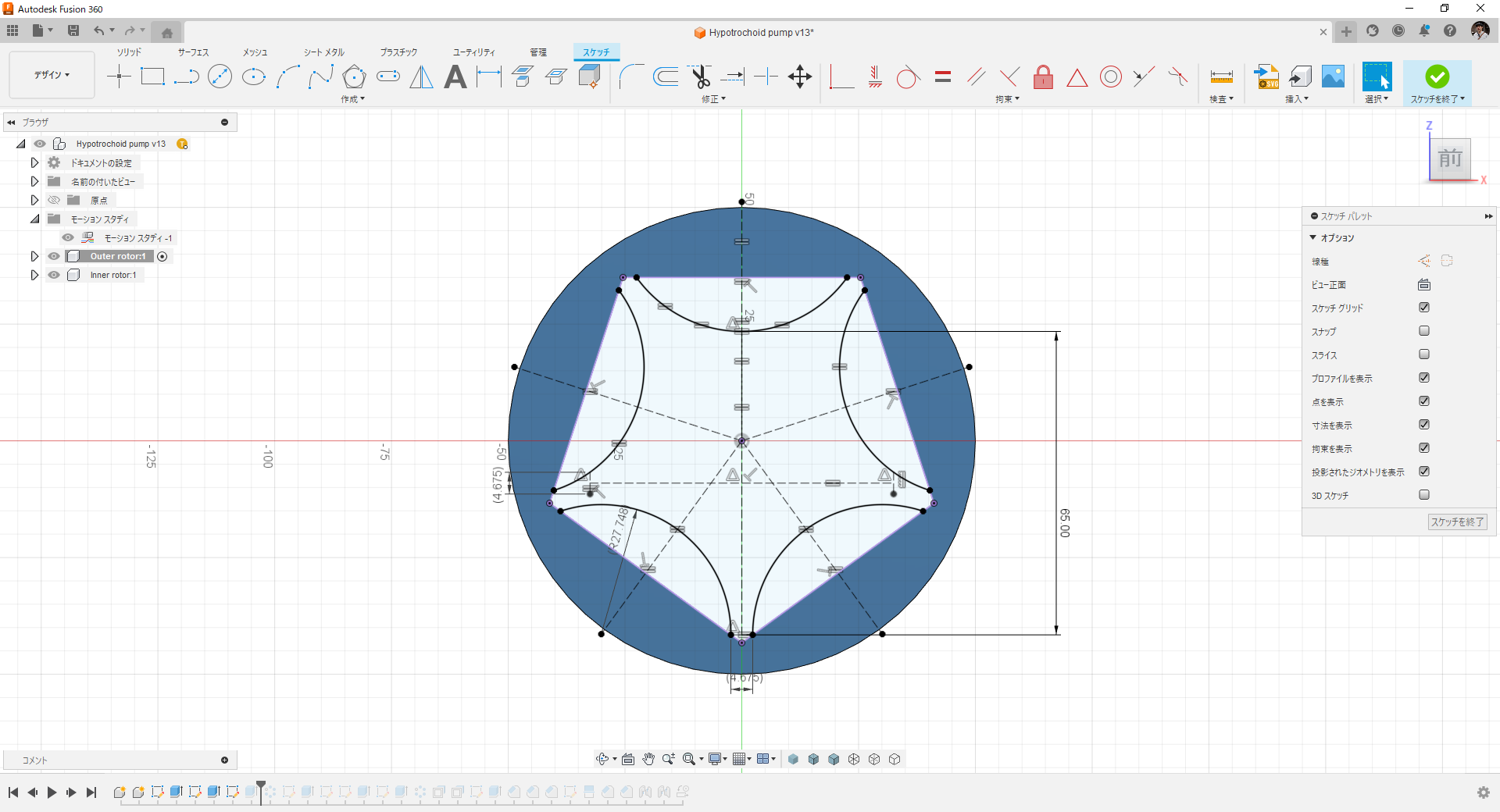

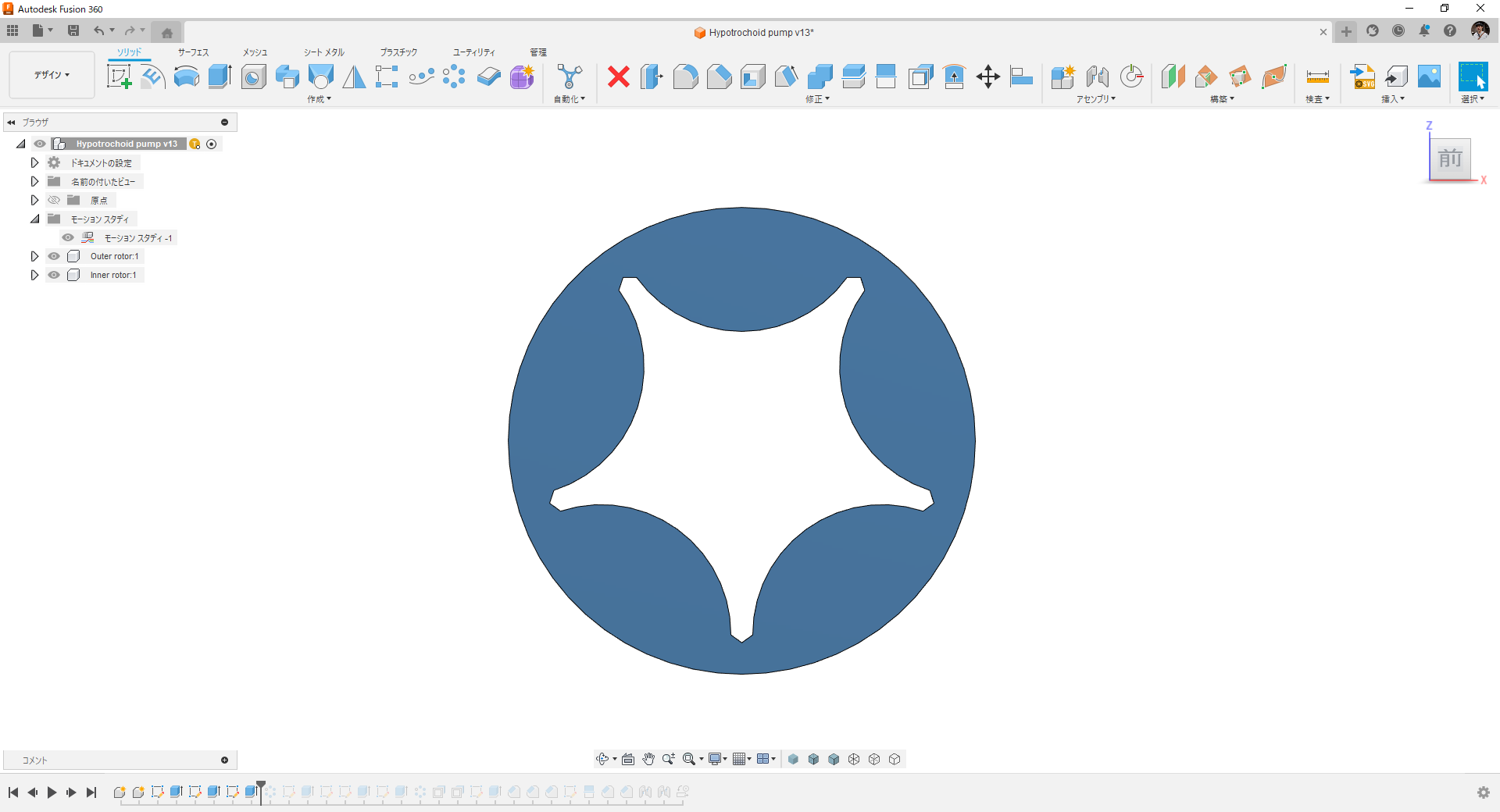

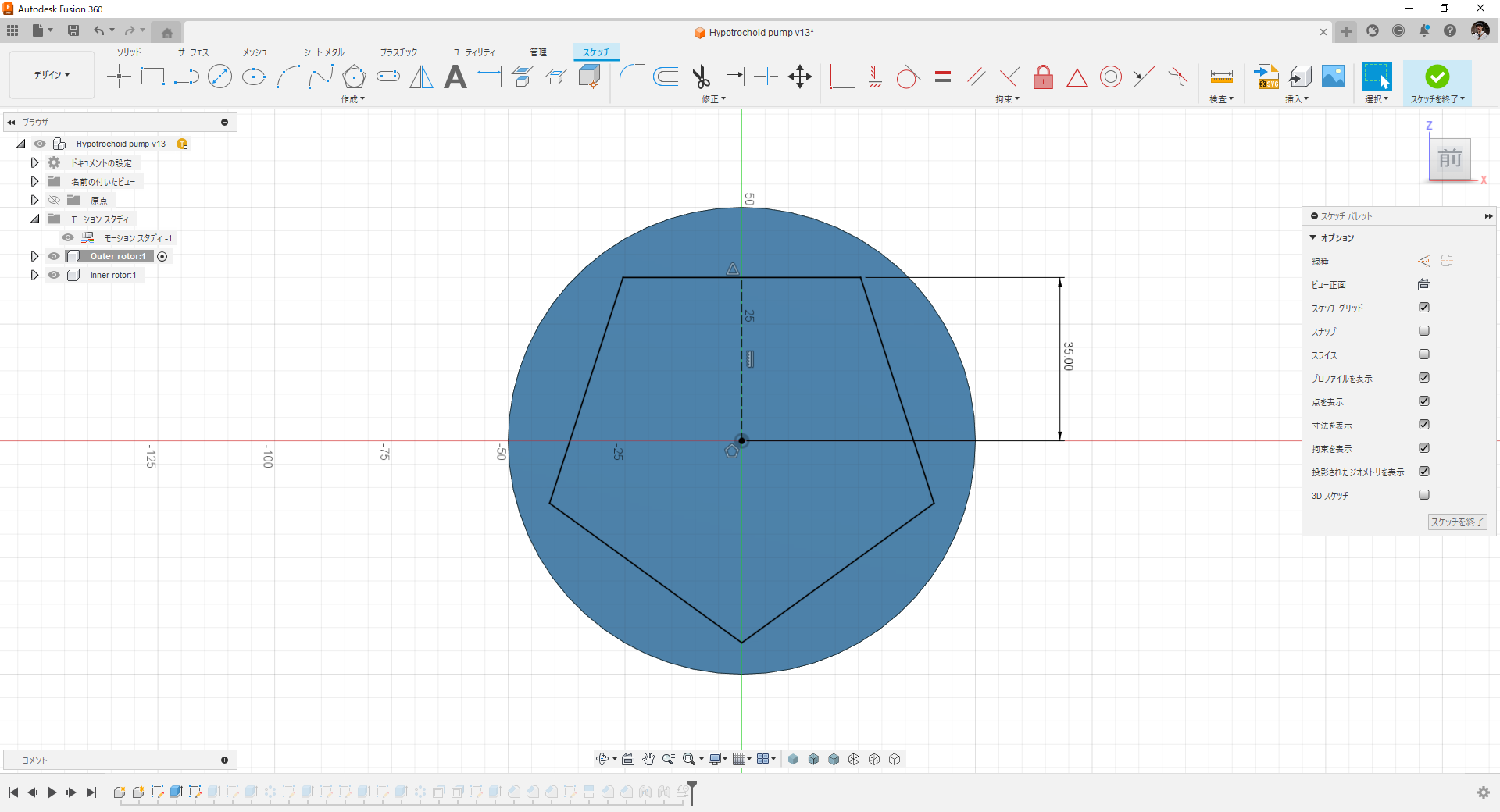

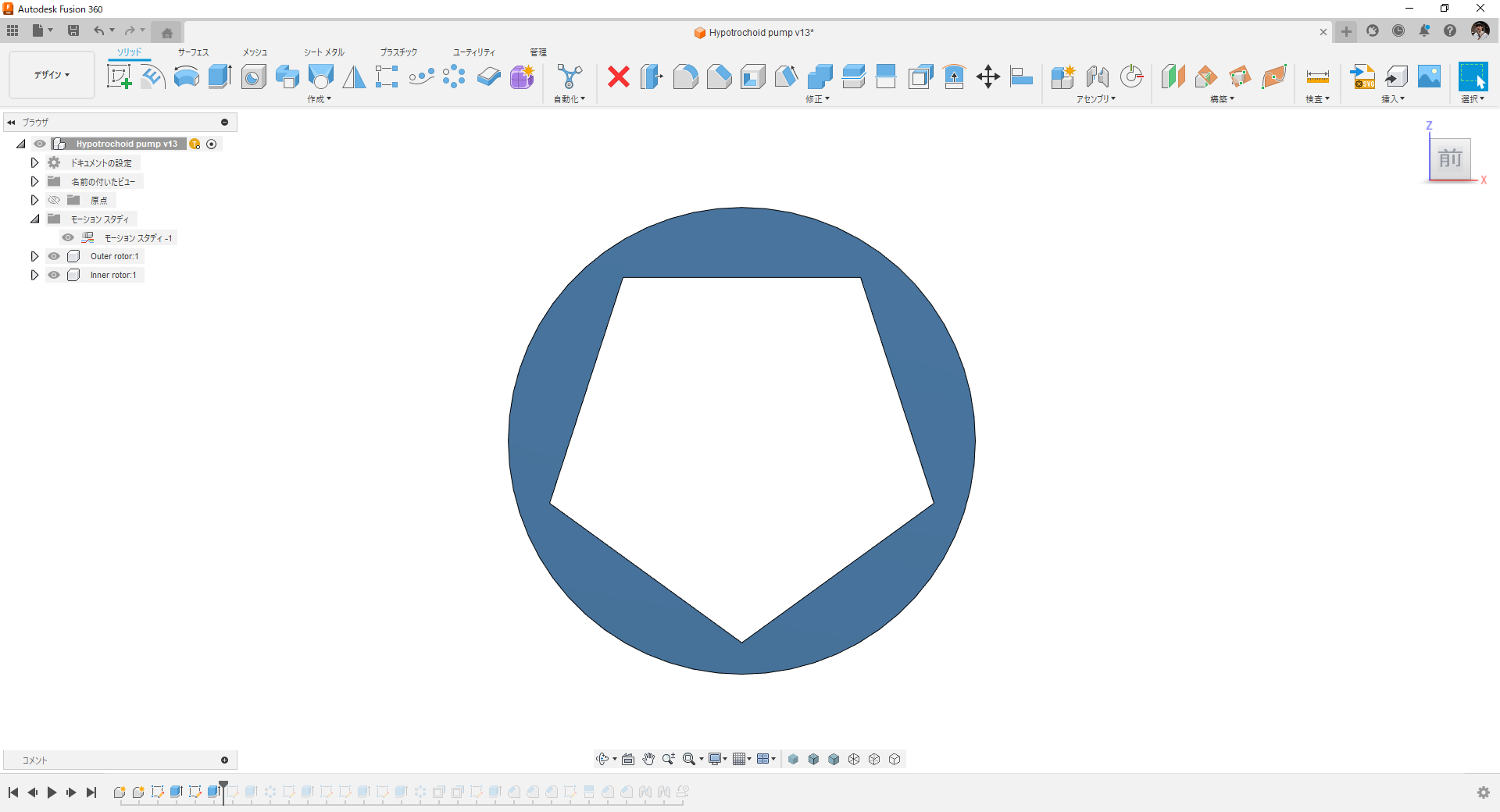

1.五角形で切り抜き

アウターロータ用のコンポーネントを設け円板を押し出し。その側面に五角形をスケッチして切り抜きます。

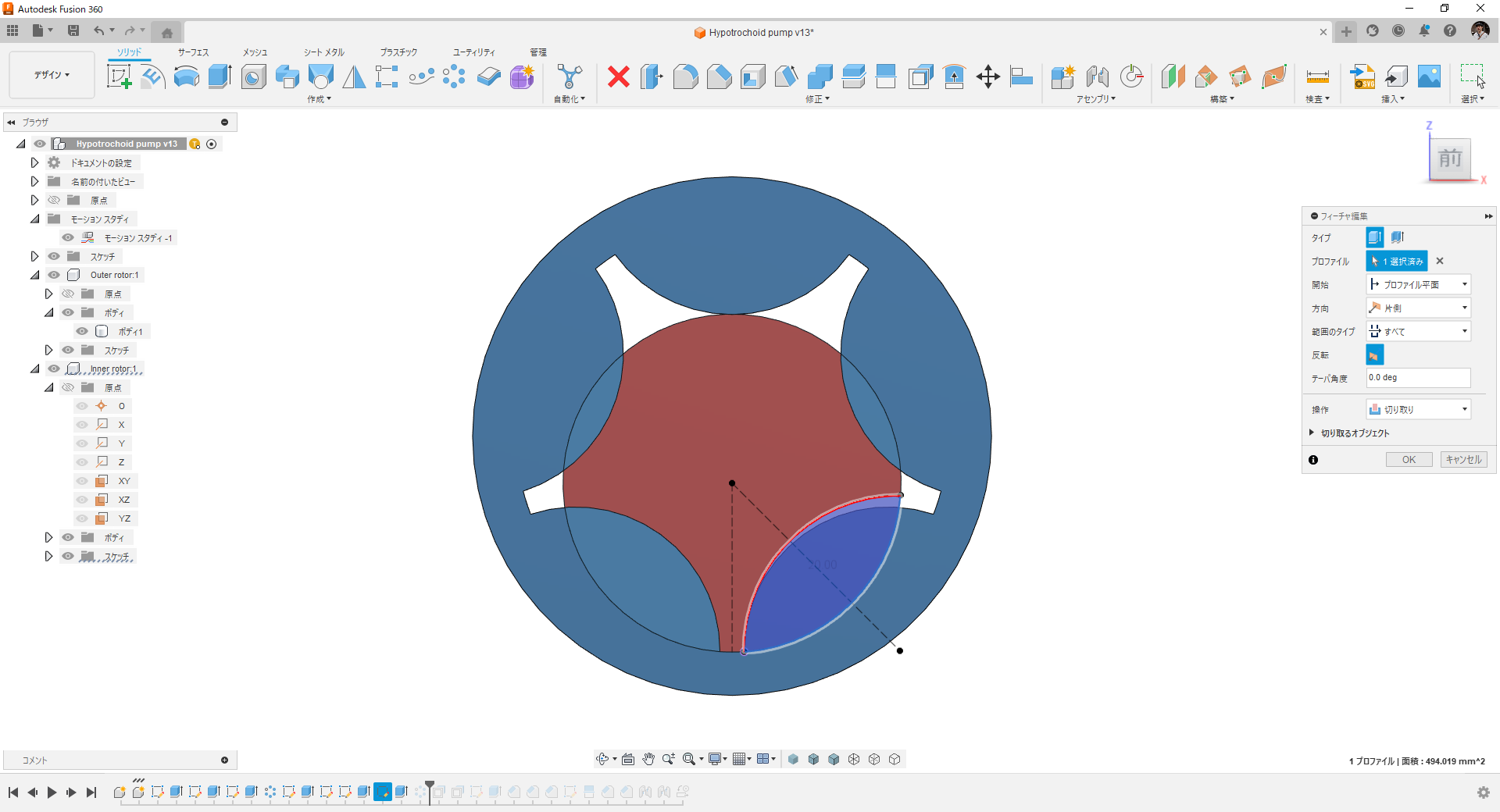

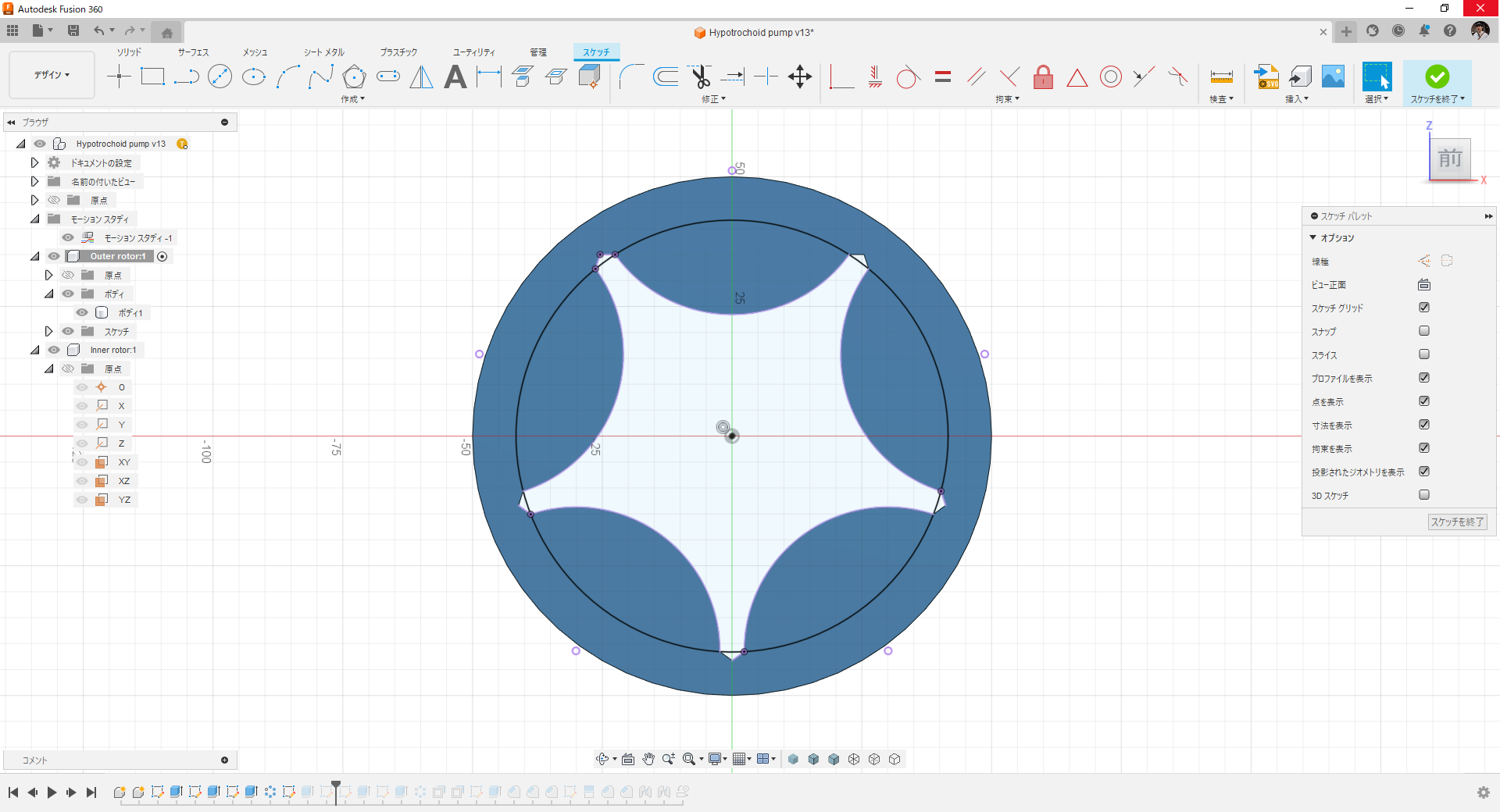

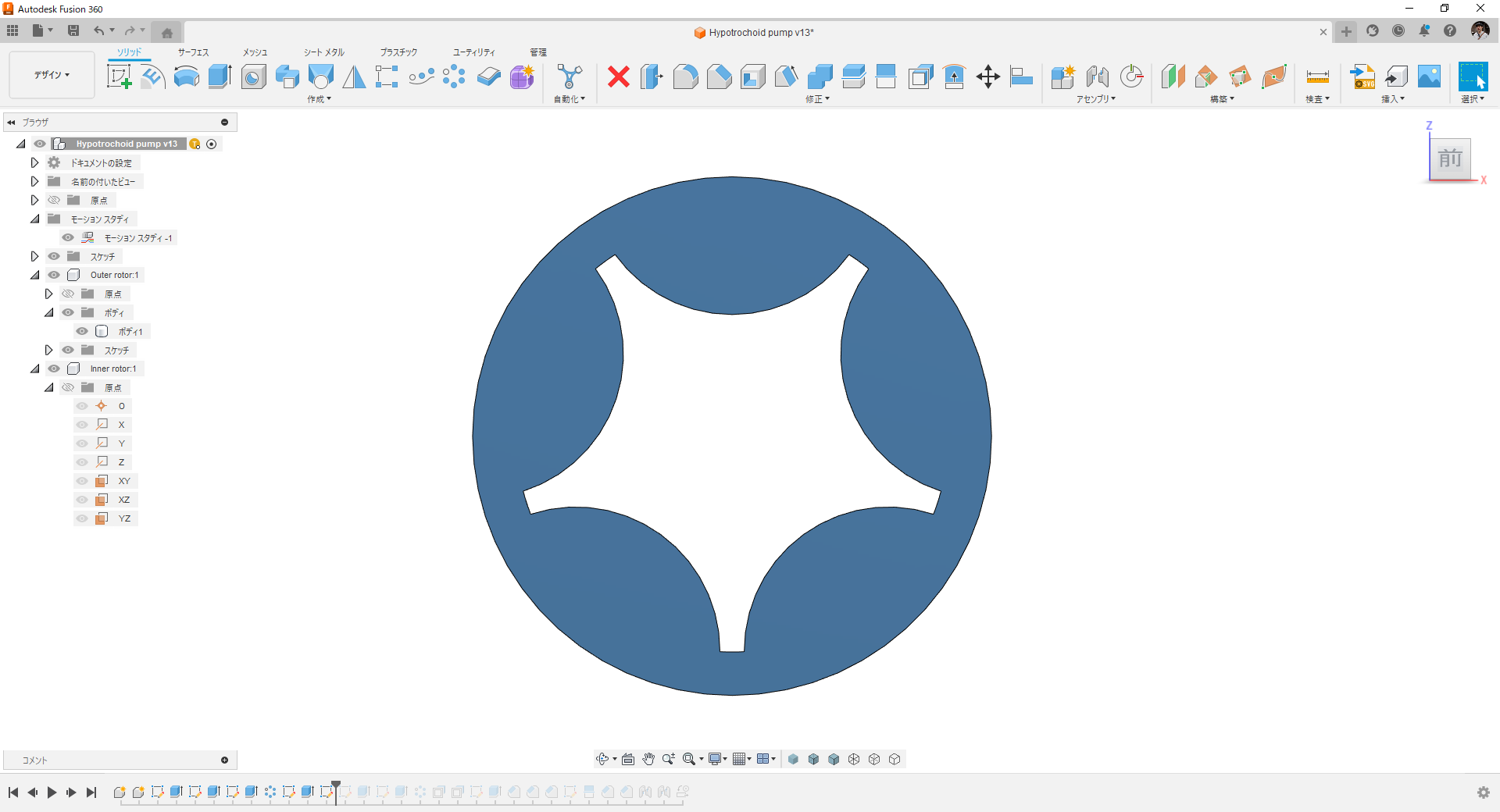

2.円弧スケッチ＆押し出し

五角形の切り抜き部分に円弧をスケッチして押し出します。その後に谷部分にも押し出しを追加して円筒面にしておきます。

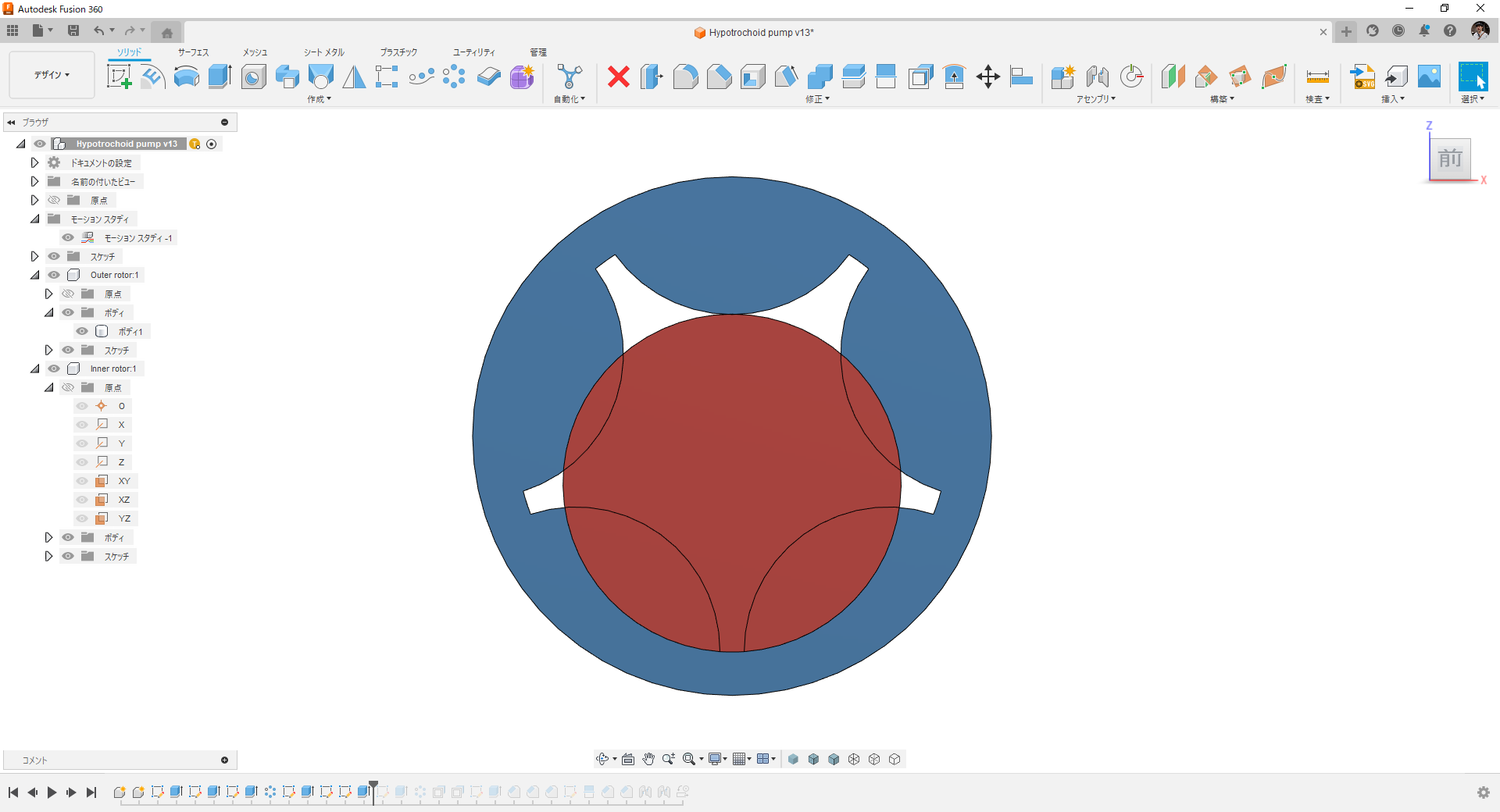

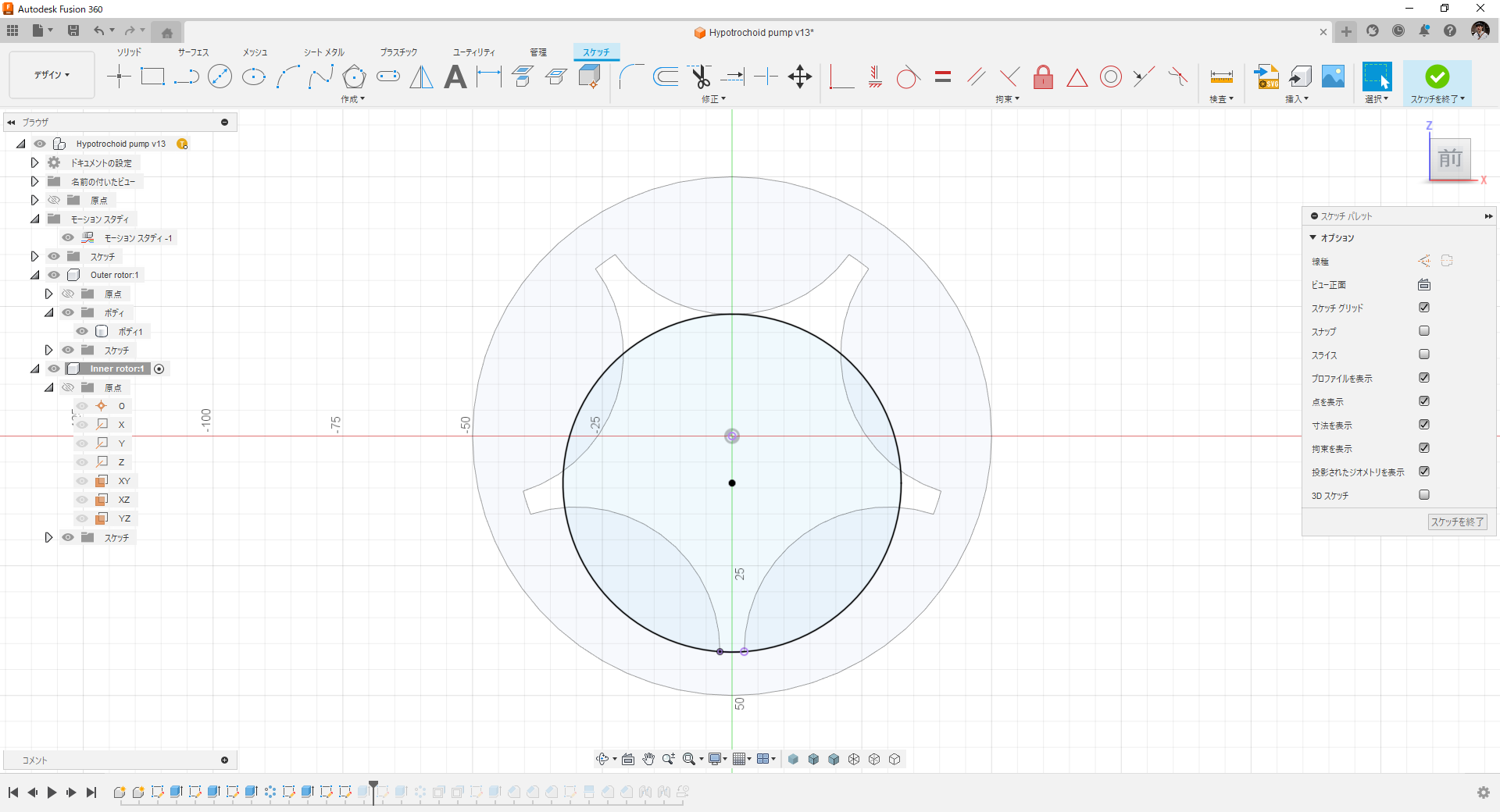

3.インナーローター追加

インナーローター用のコンポーネントを作り円板を作ります。

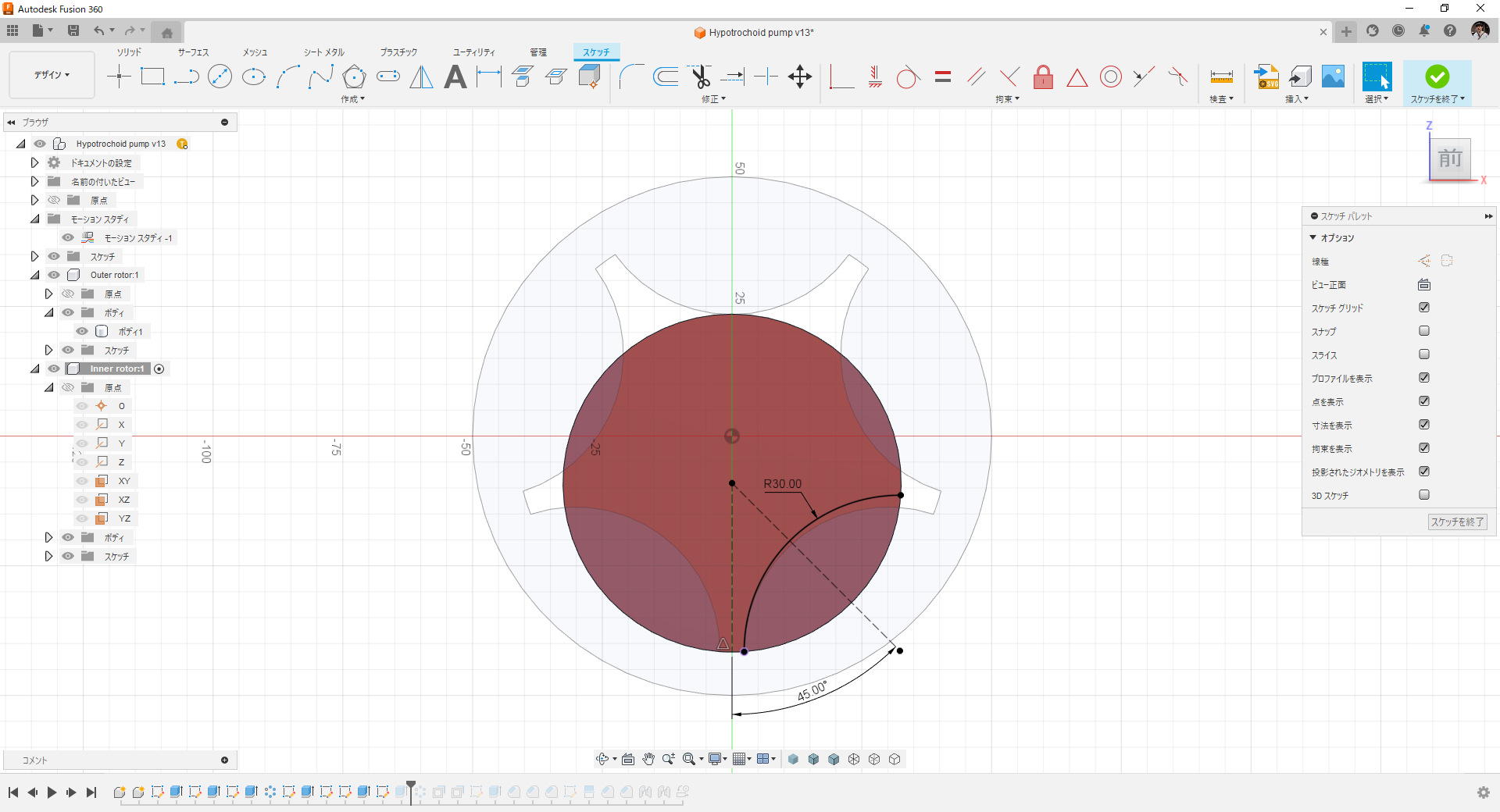

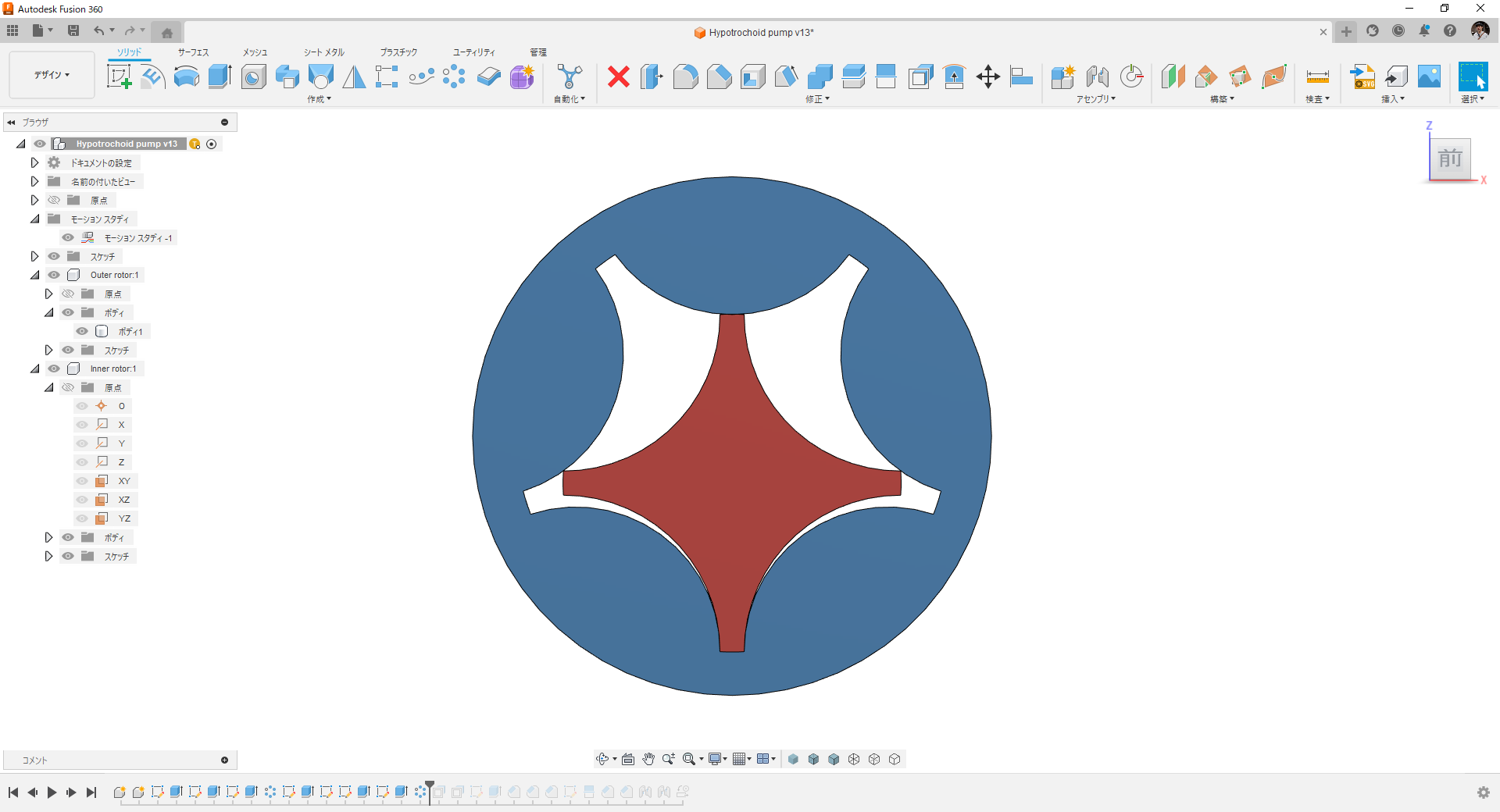

4.円弧切り抜き

スケッチで円弧を描き切り抜き、パターンコピー。

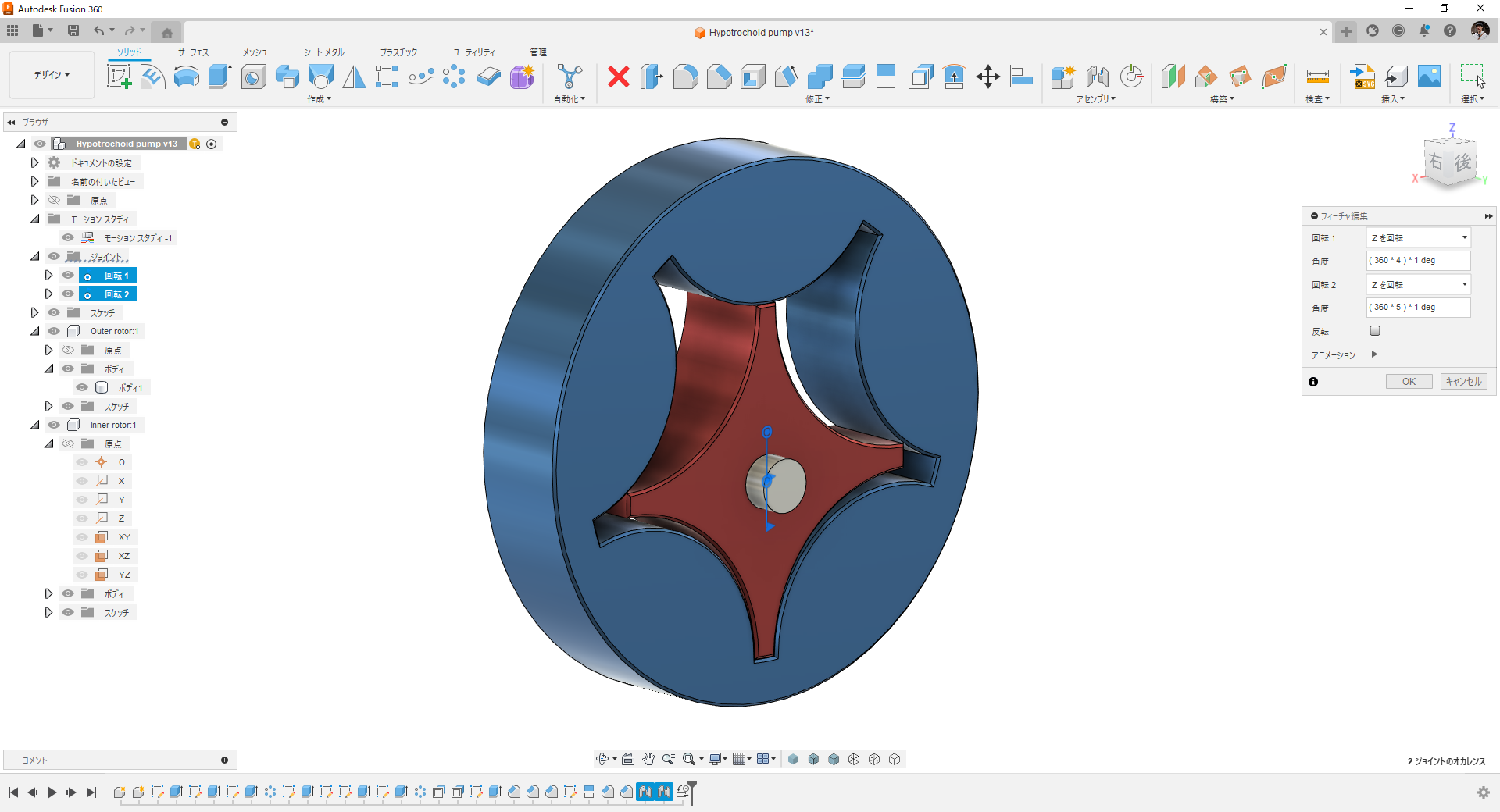

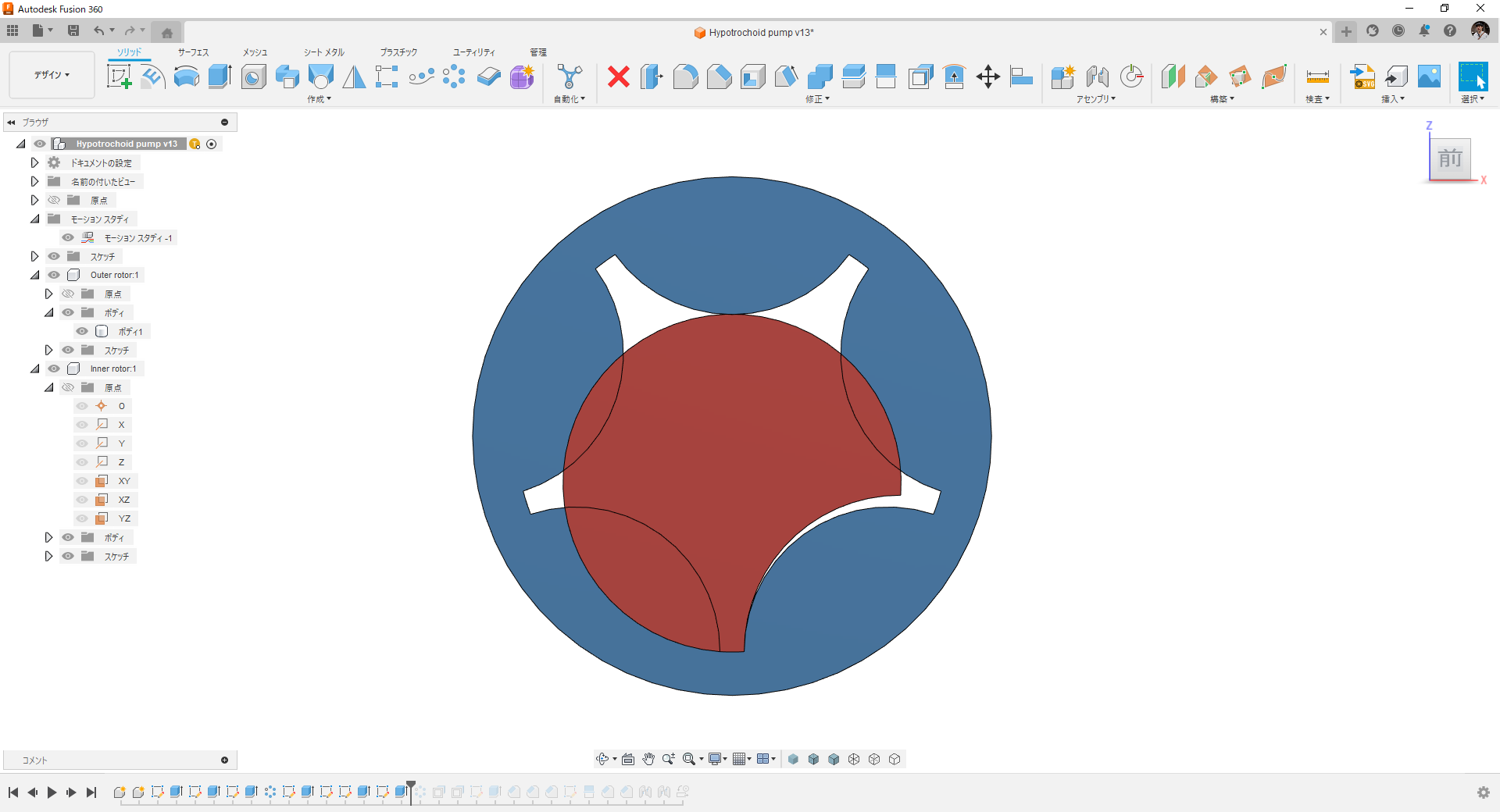

5.モーションリンク

モーションリンクでアウターローターをインナーローターを連動させます。アウターローターが4回転する間にインナーローターは5回転するように設定します。

実際の動きは動画でご確認ください。

---

3D-CAD：Autodesk Fusion360
