サドルをモデリング

[Fusion360 Tips]

サドルをモデリングしてみました。サーフェスのスイープ機能を使っています。断面スケッチをパスに沿って平行に移動させて基本の形を作りました。面のトリム、面の厚み付け等を使っています。

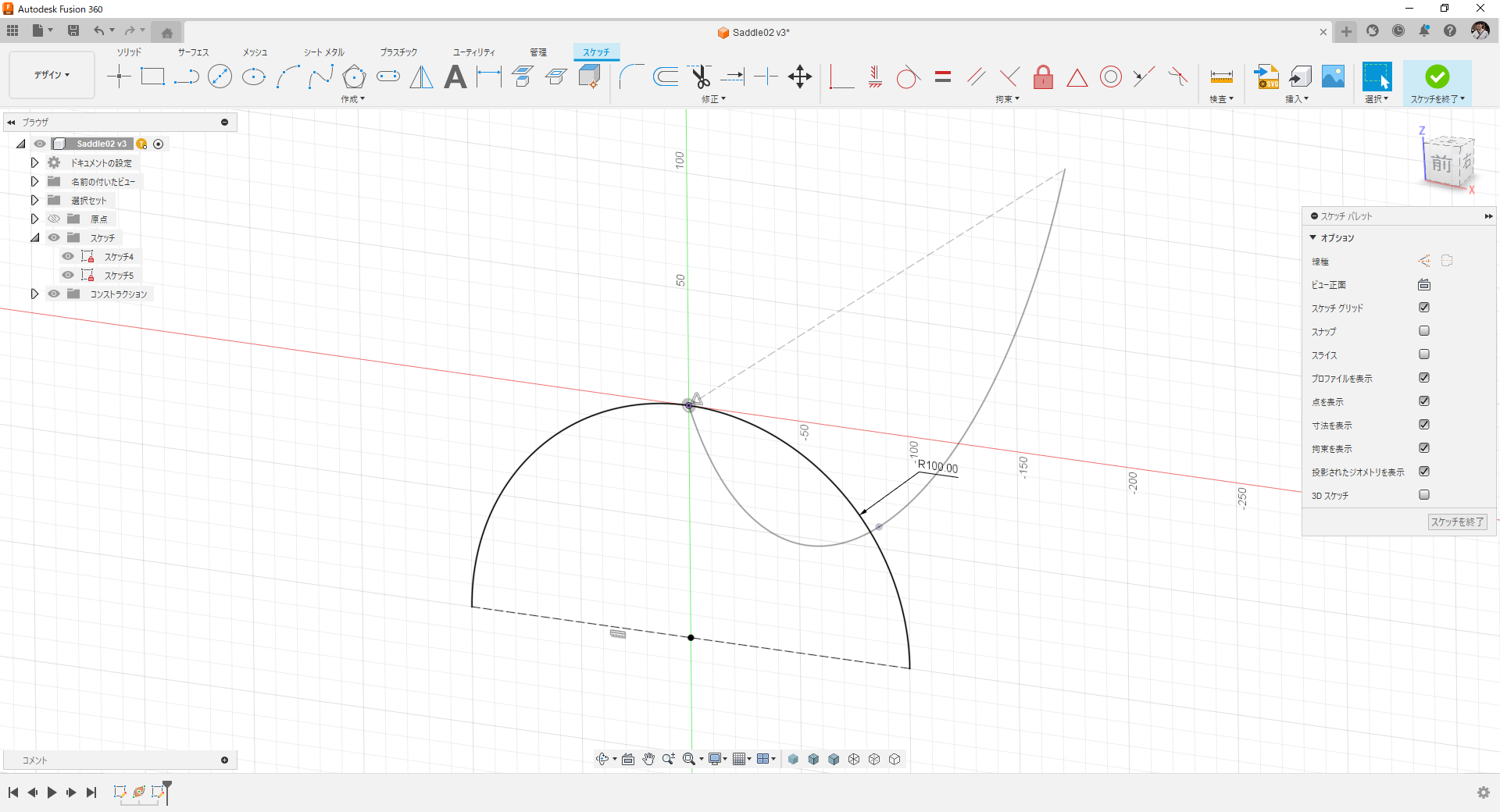

パスのスケッチを描く。

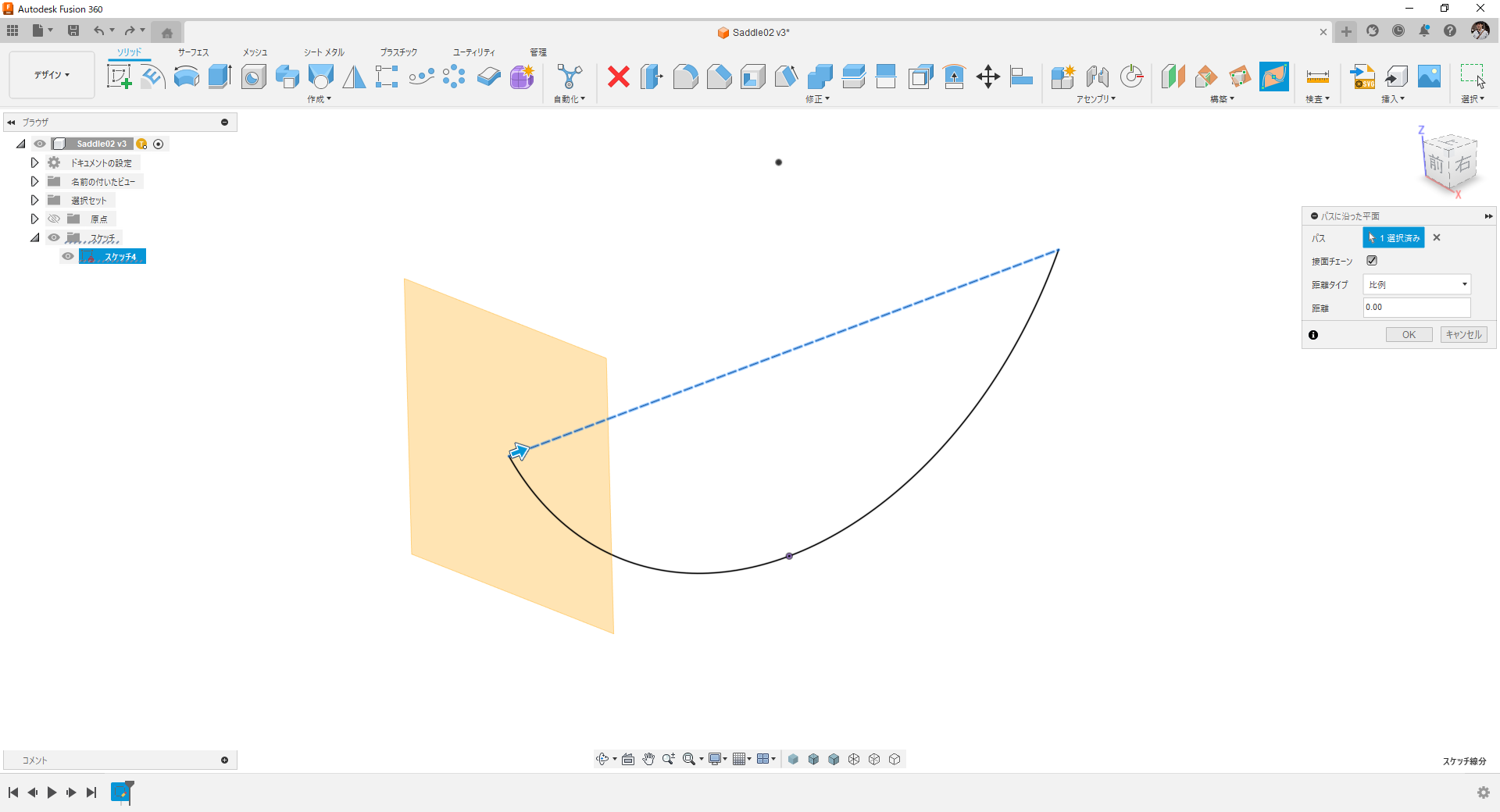

パスに沿った平面作成。

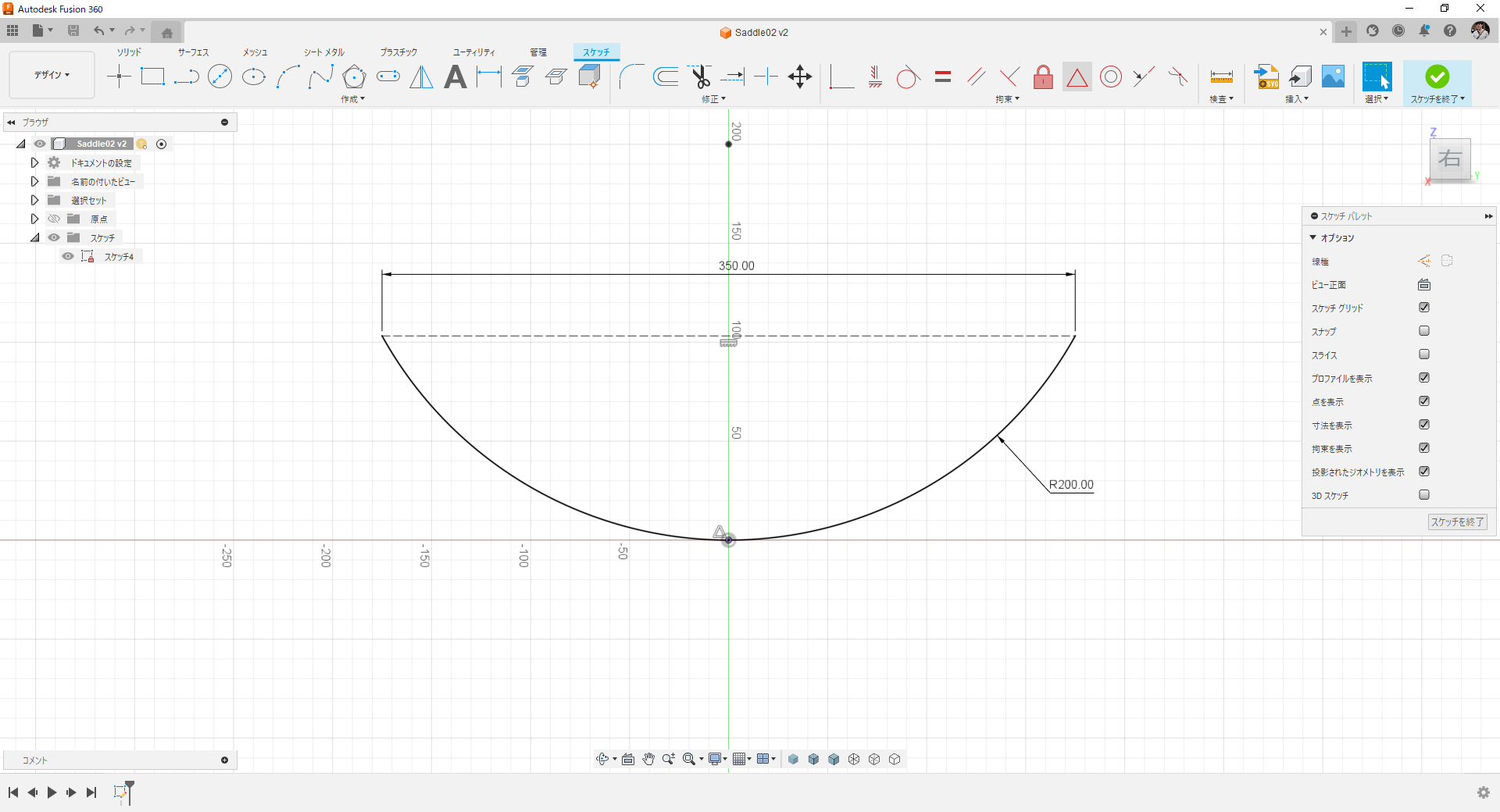

作った平面上に円弧をスケッチ。

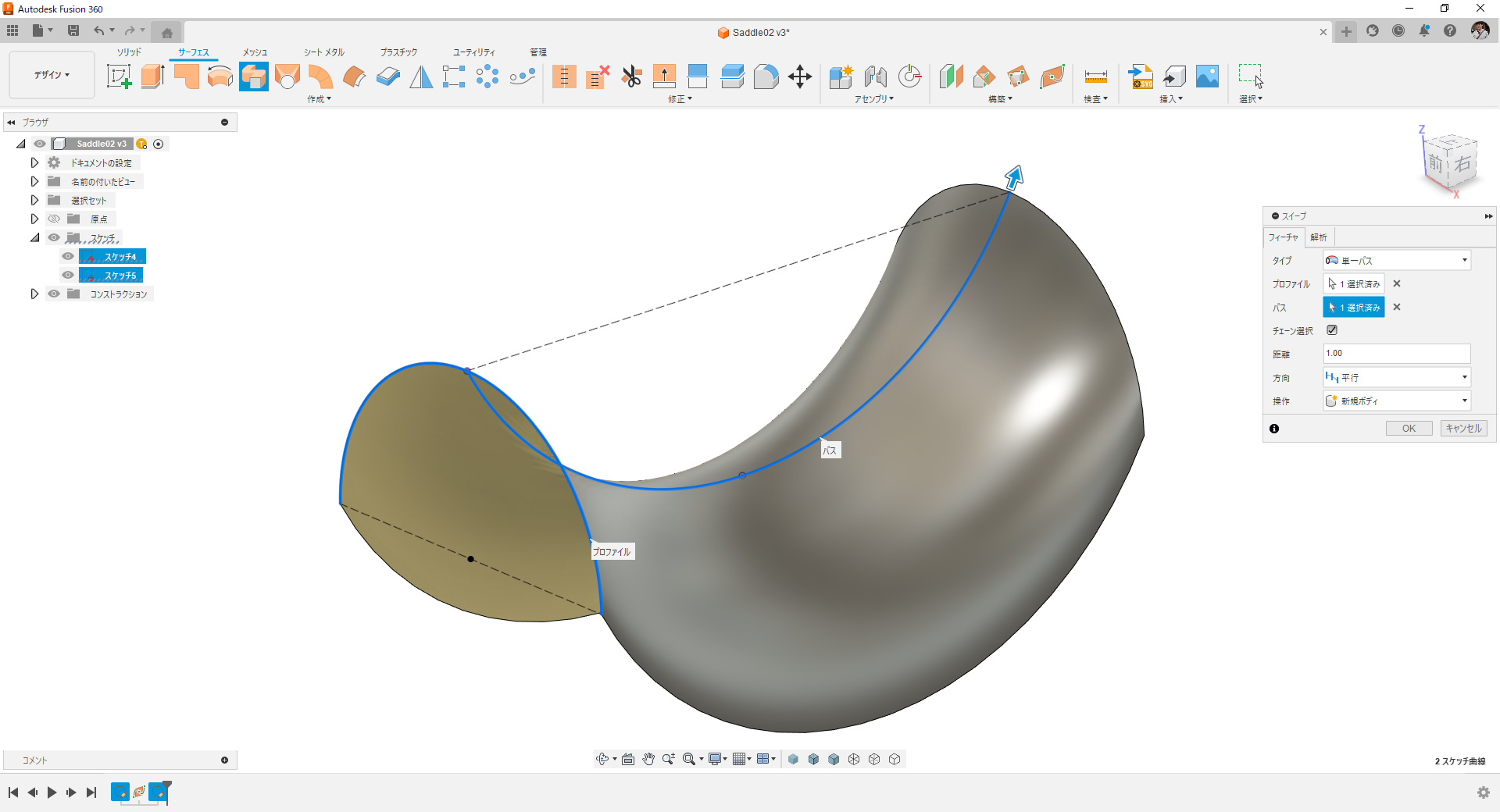

サーフェスのスイープ。方向を「平行」に。

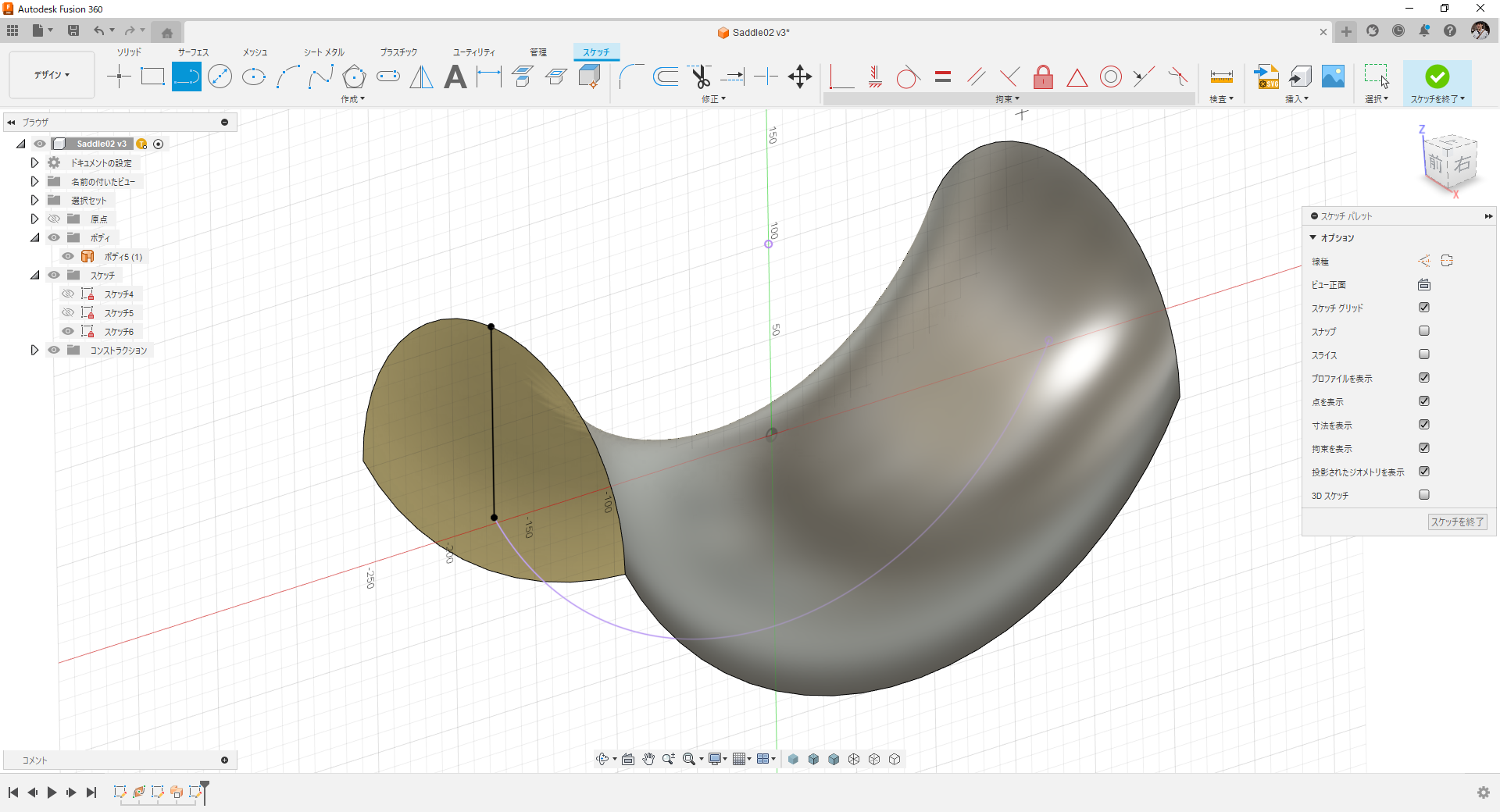

YZ平面にスケッチ作成。

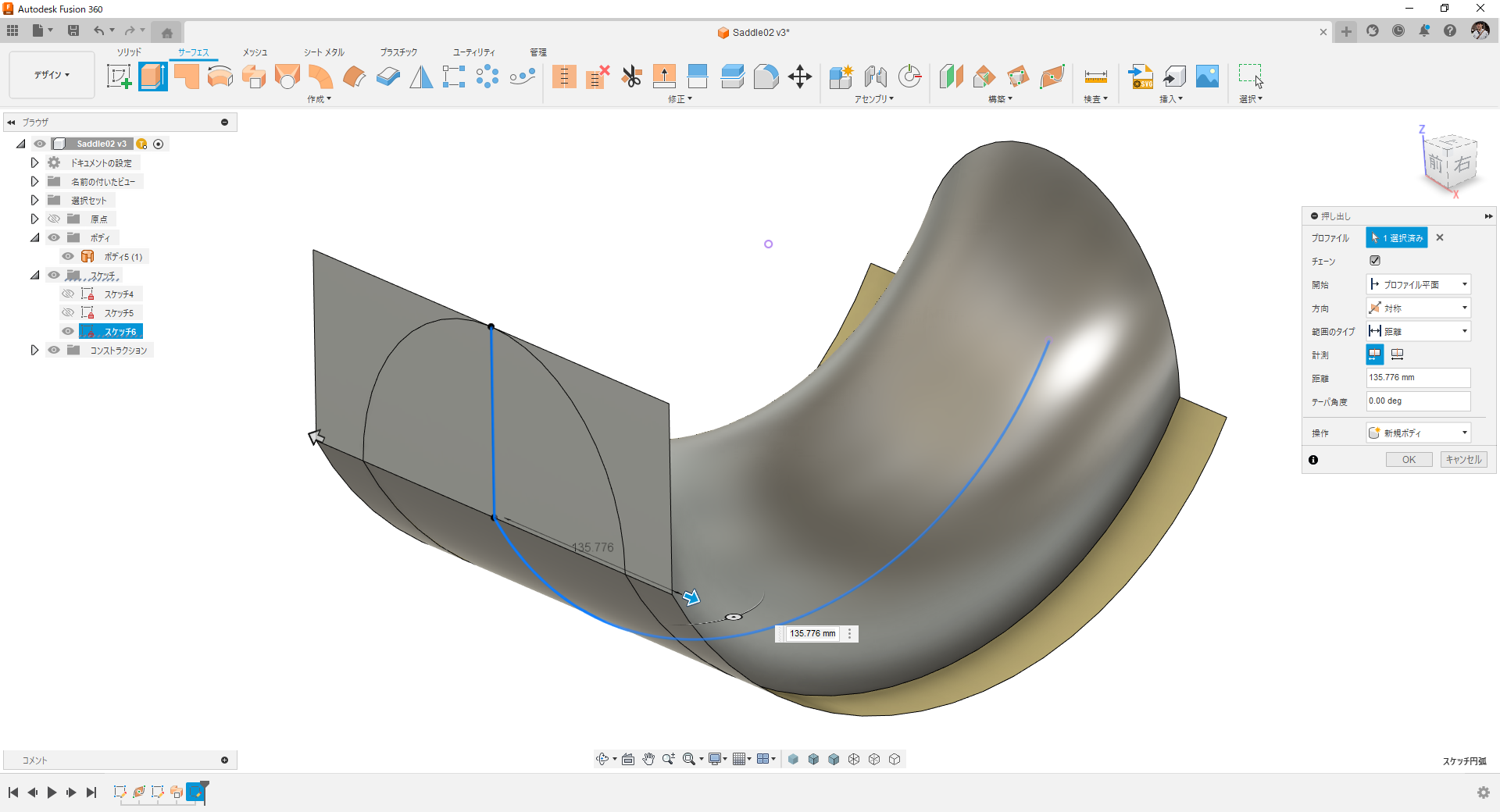

サーフェスの押出し。

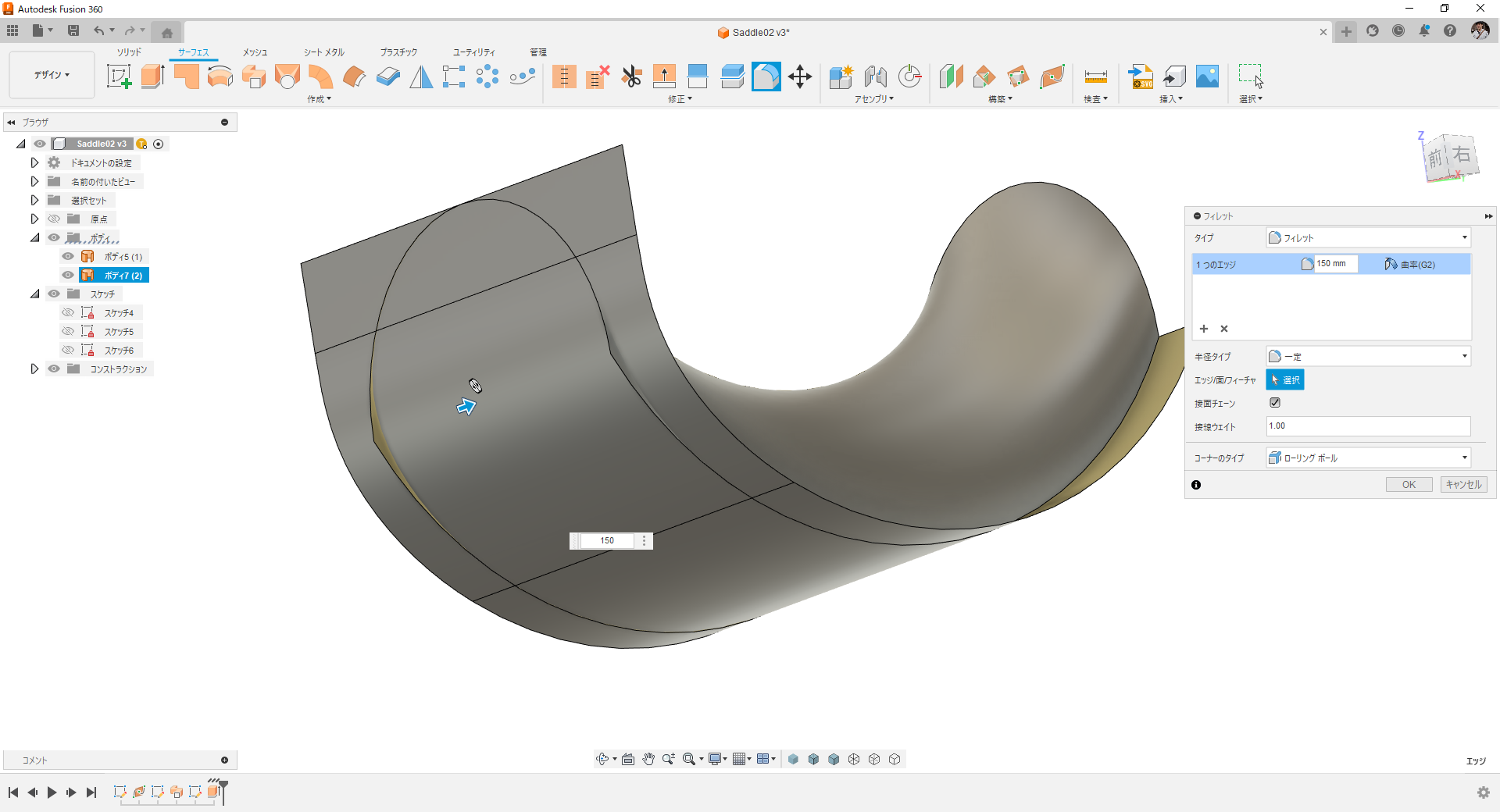

作ったサーフェスのエッジにフィレットを追加。

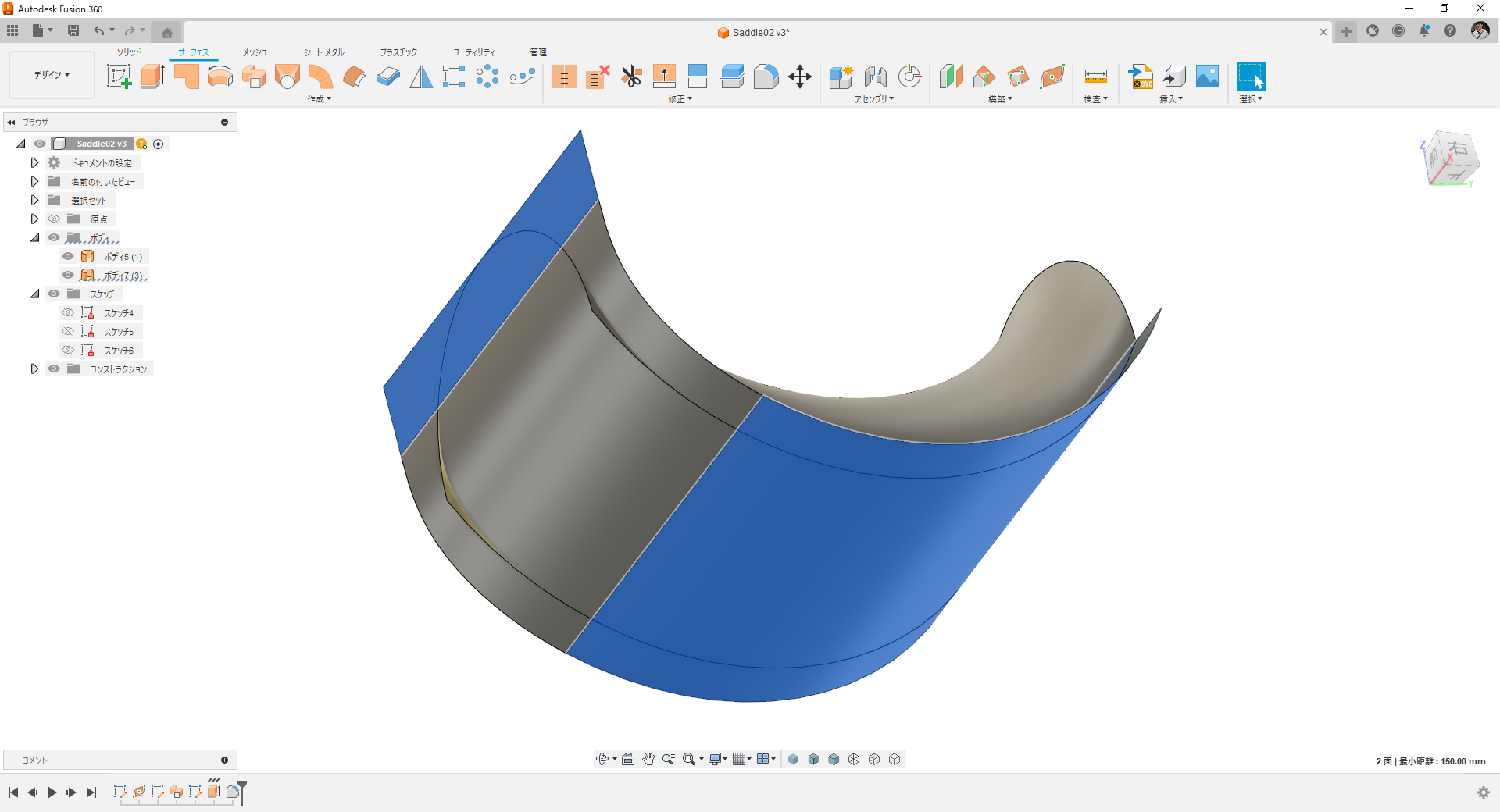

青くハイライトしている部分を削除。

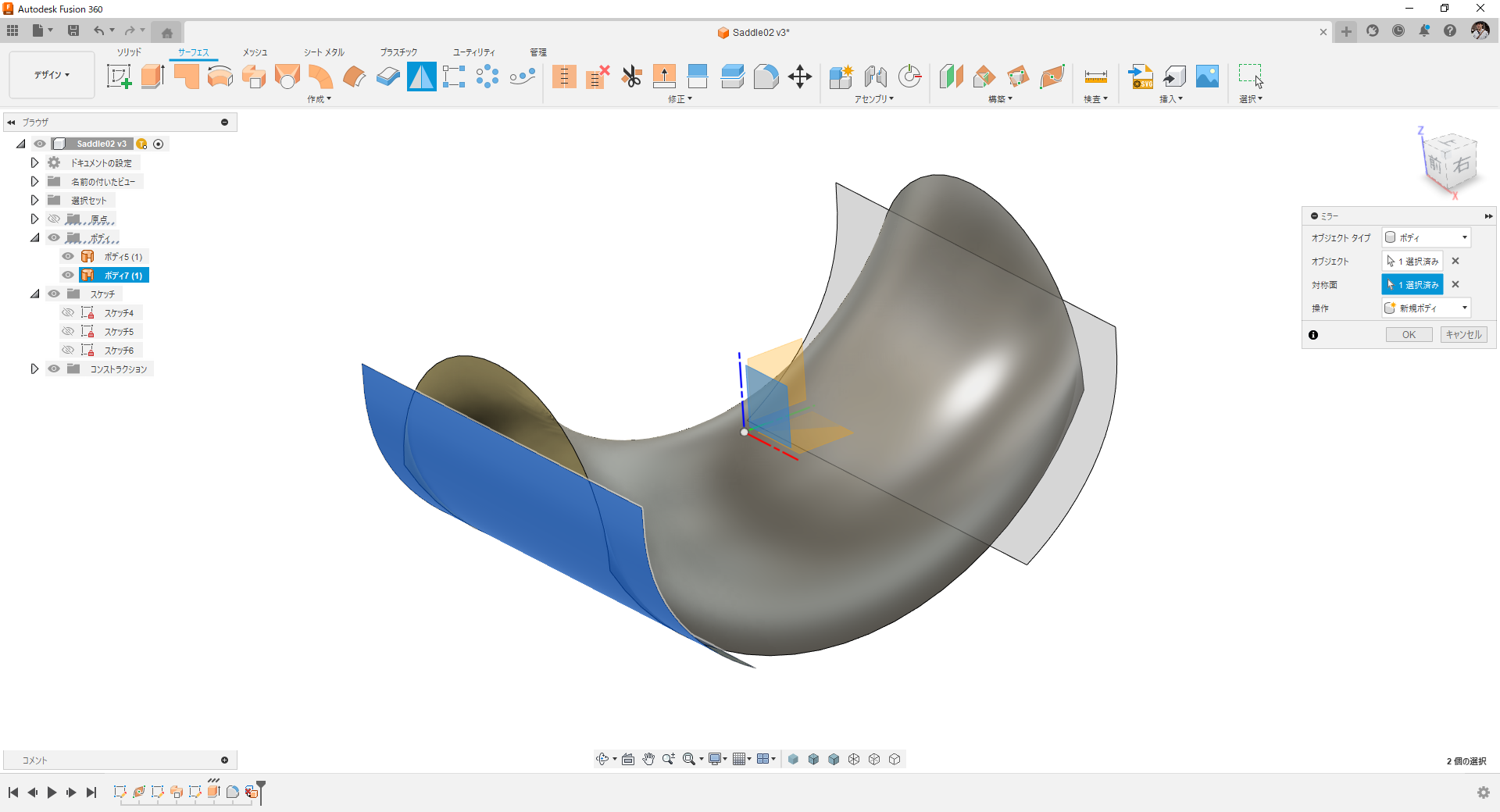

フィレット面をミラーコピー。

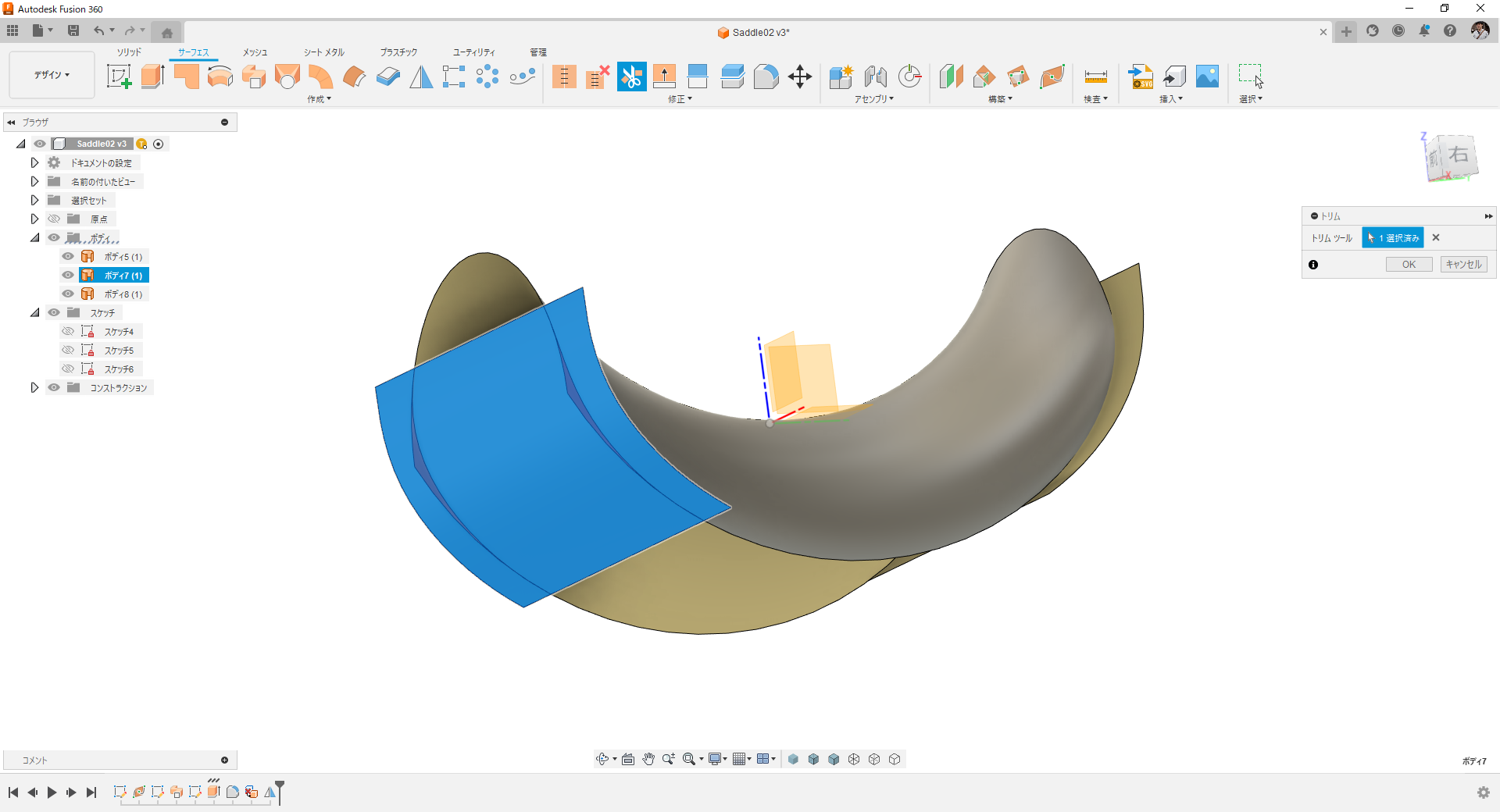

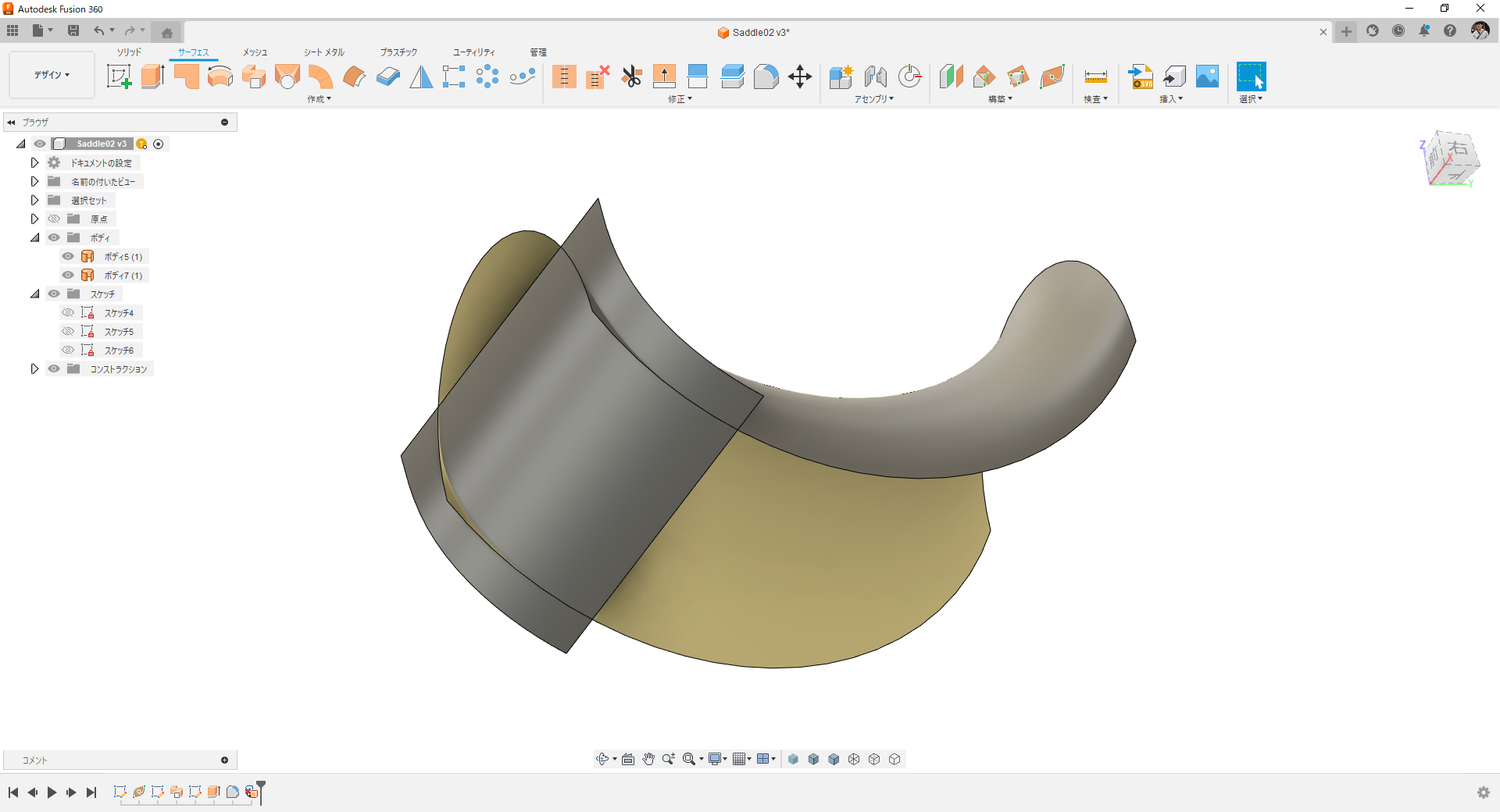

はみ出た部分をフィレット面をツールにしてトリム。

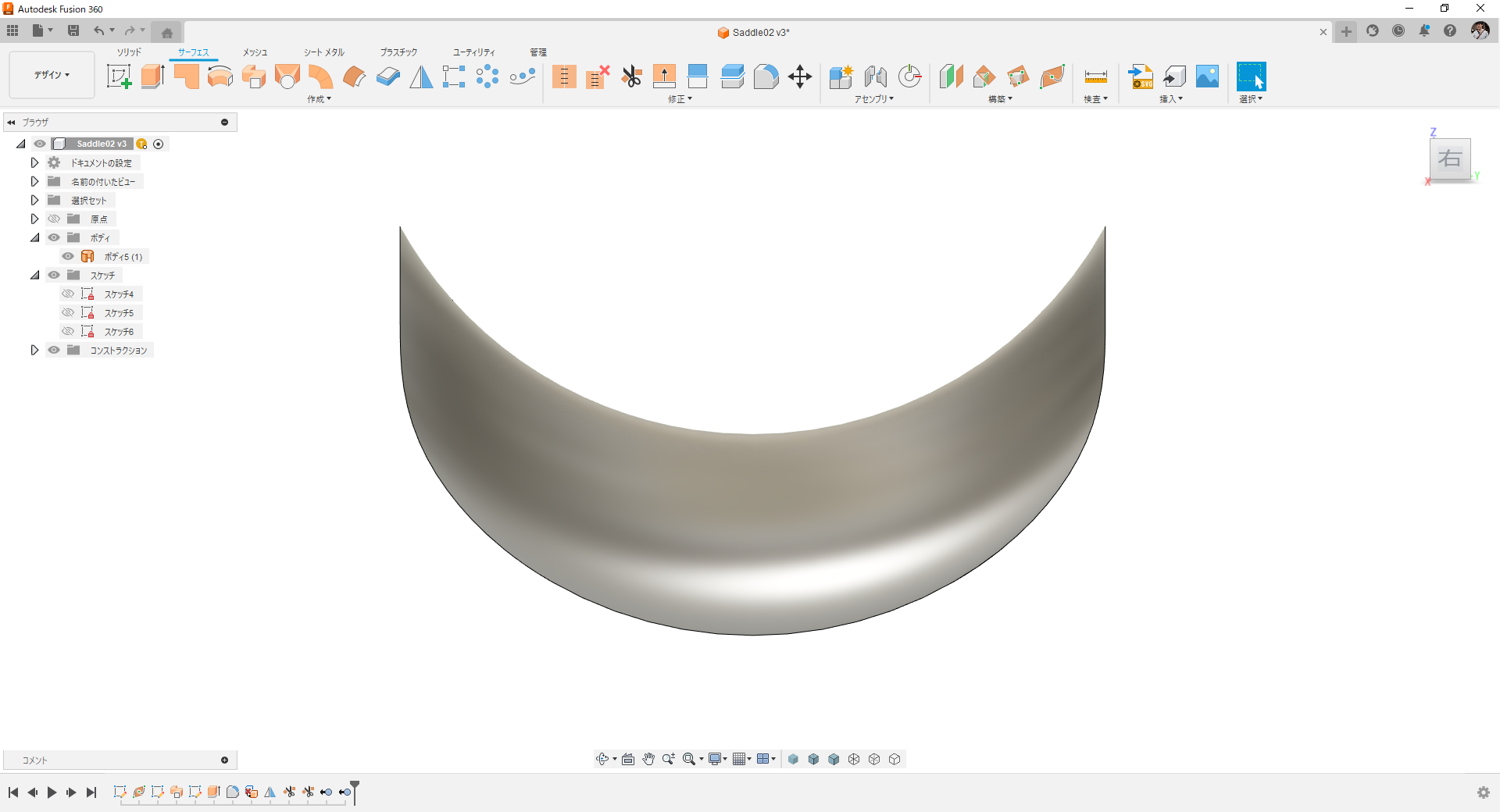

横から見るとこんな感じに。

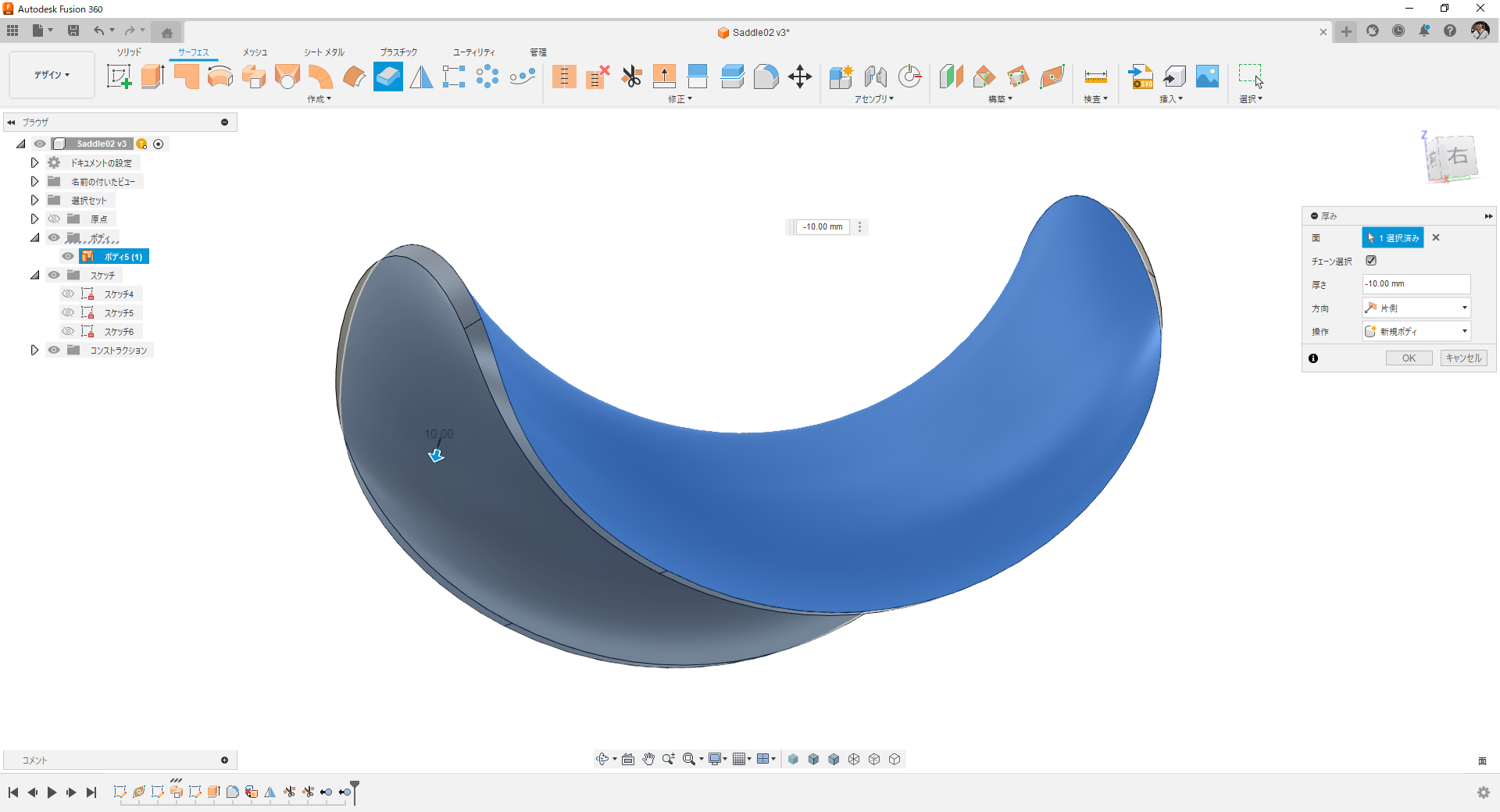

内側に厚み付け。

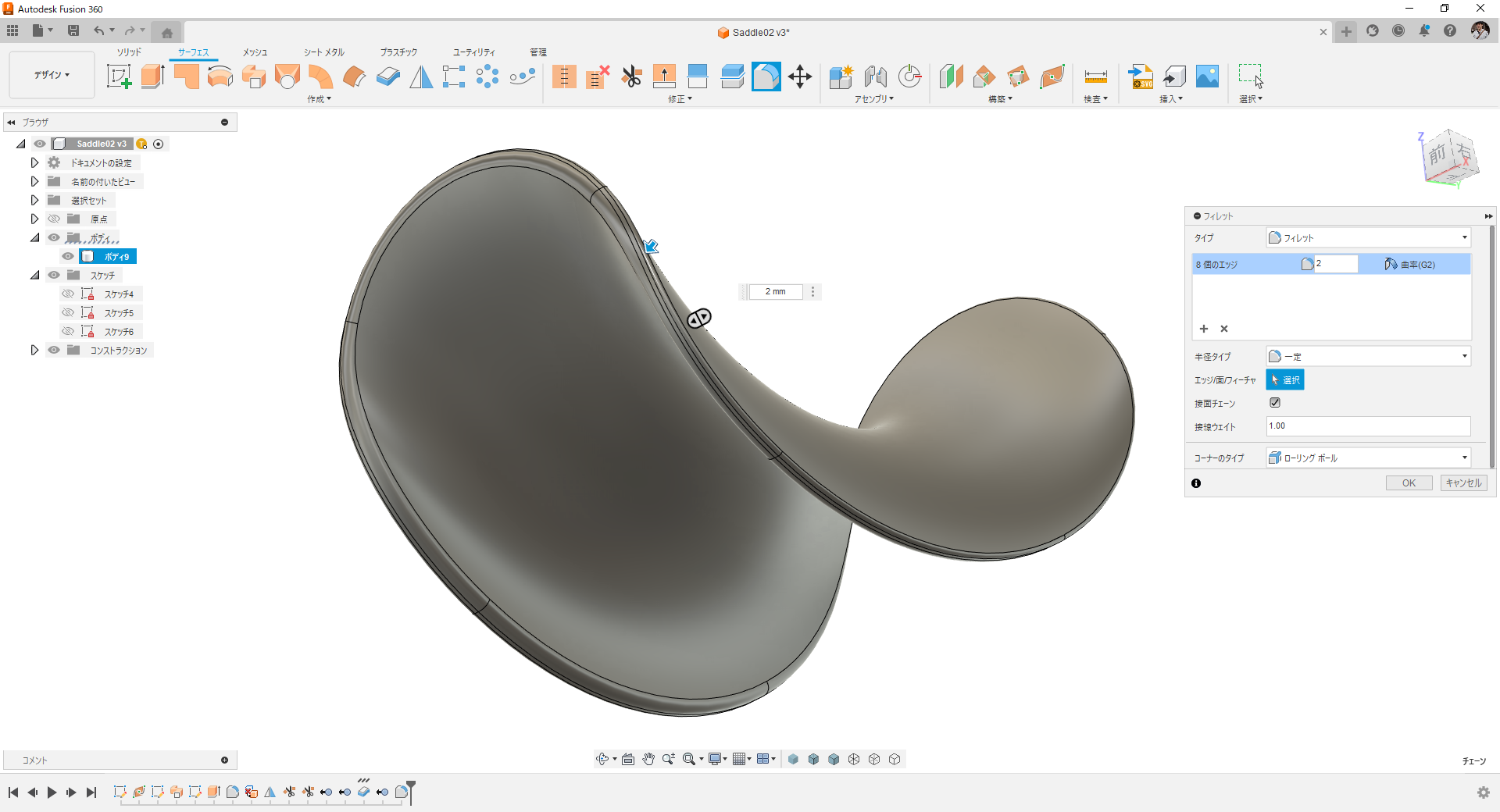

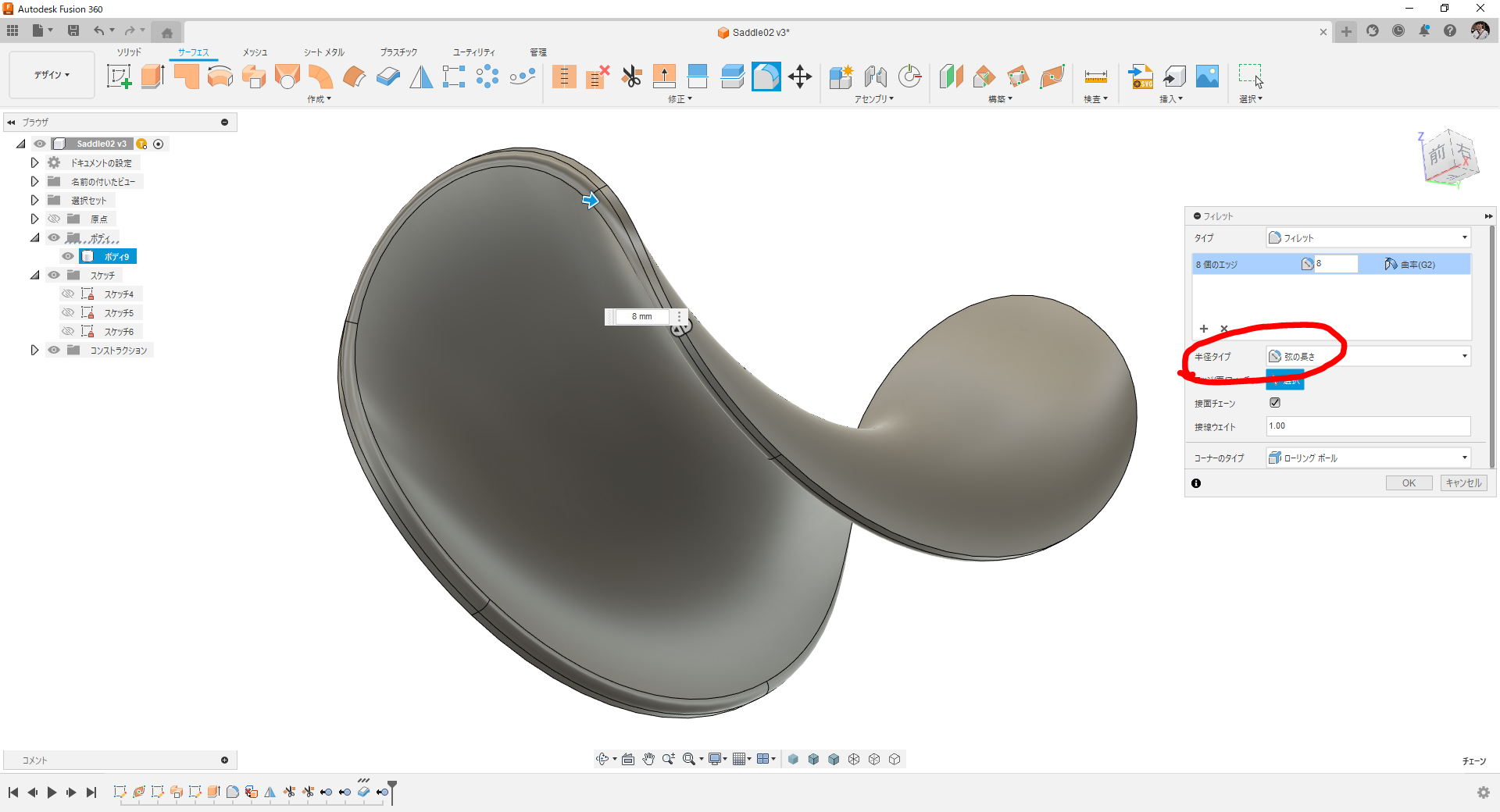

フィレット。

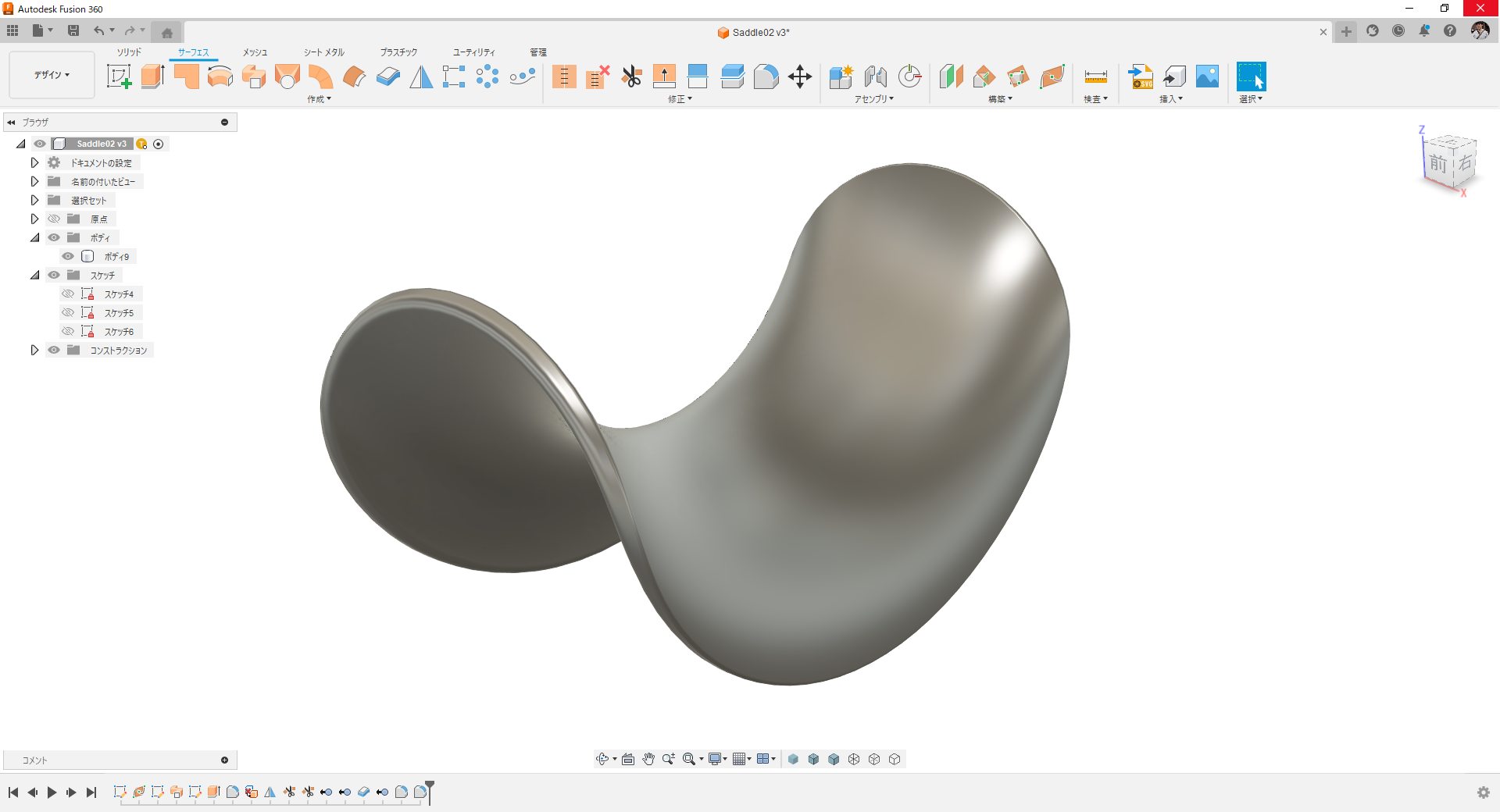

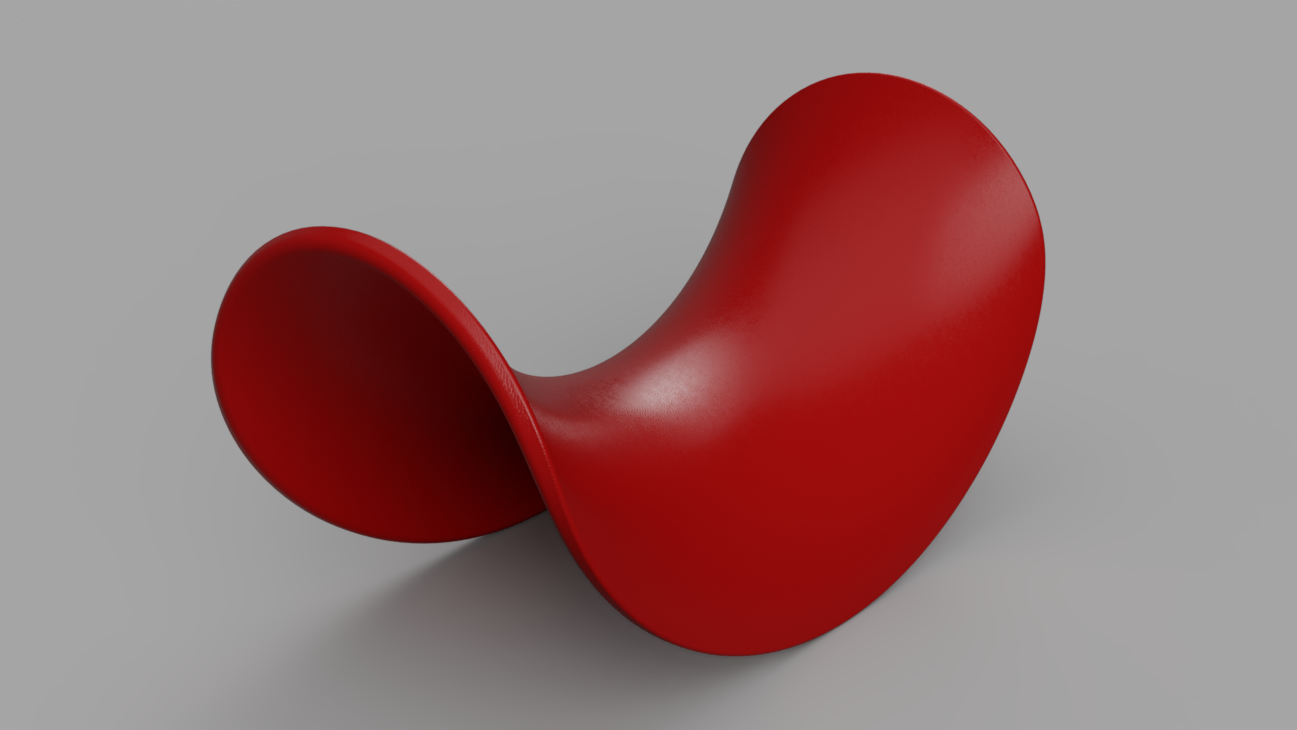

完成です。

具体的な操作は動画をご覧ください。

---

3D-CAD：Autodesk Fusion360
