文字の表面を盛り上げる

[Fusion360 TIps]

フォームの面コマンドと編集機能を使って平らな文字表面をぷっくりと盛り上げる方法です。基本的にどんな文字にも使える手法だと思います。一度お試しください。

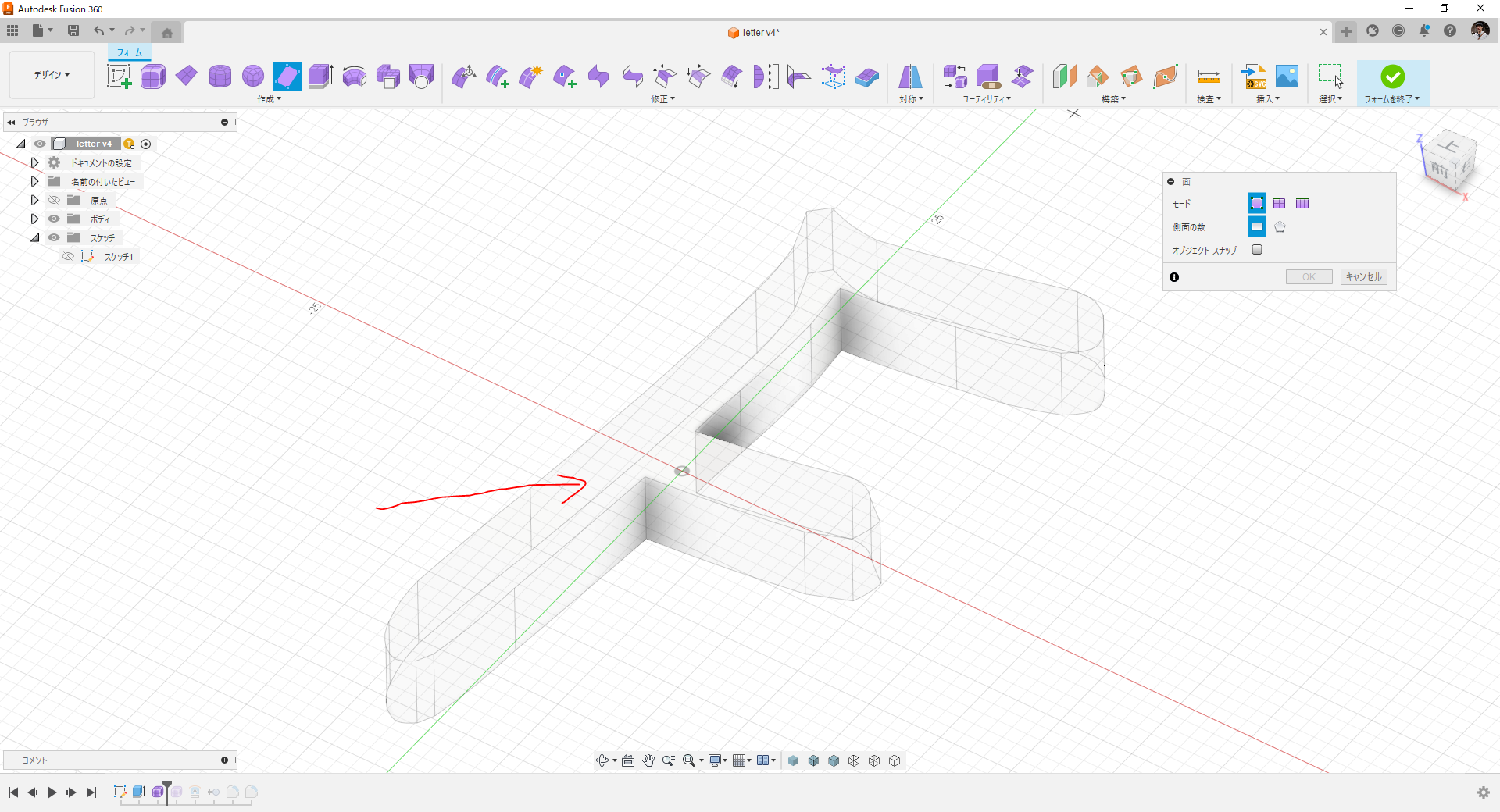

1.文字を押し出す

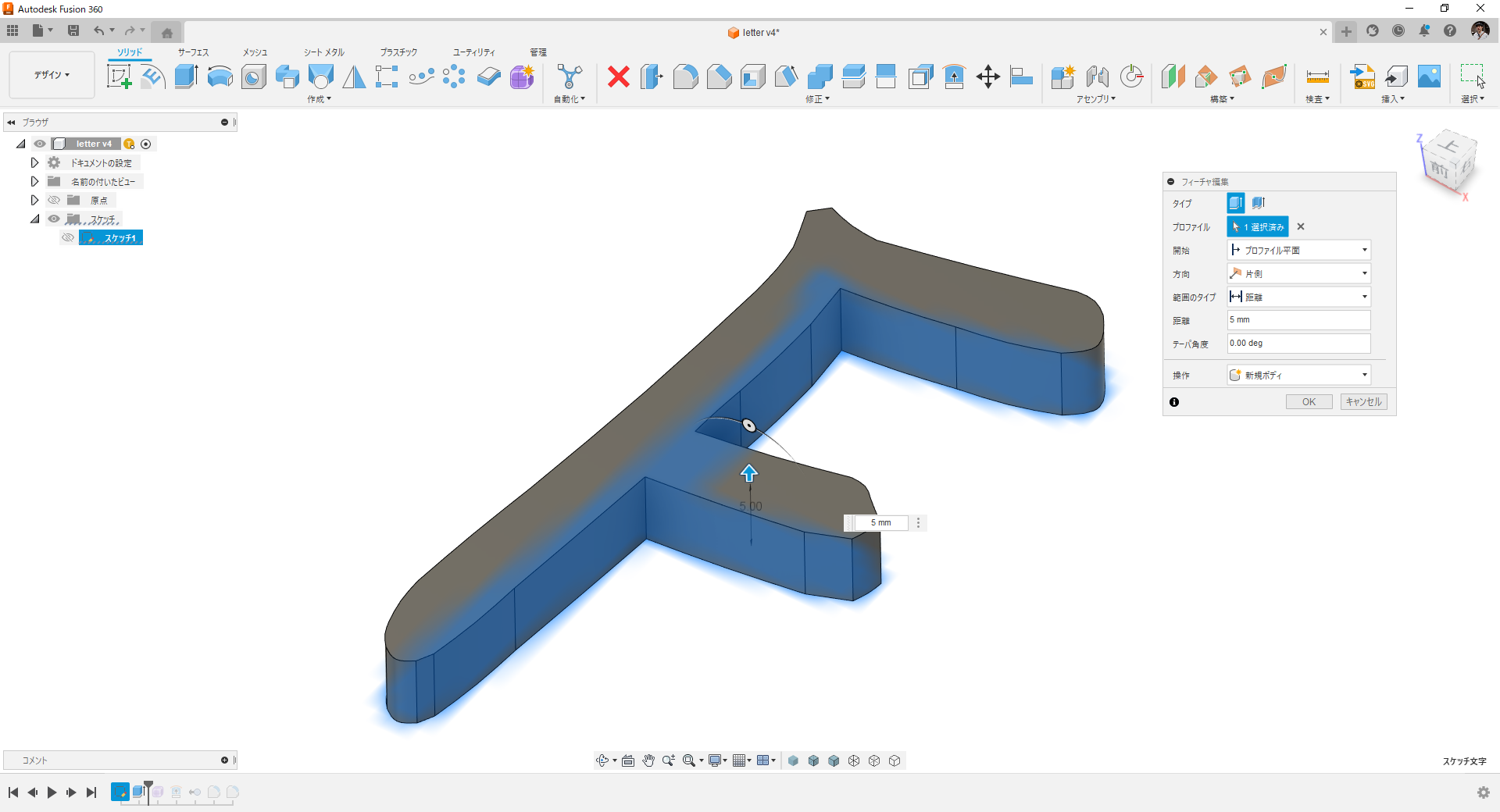

スケッチに描いたフォントを押し出して文字ボディを作ります。

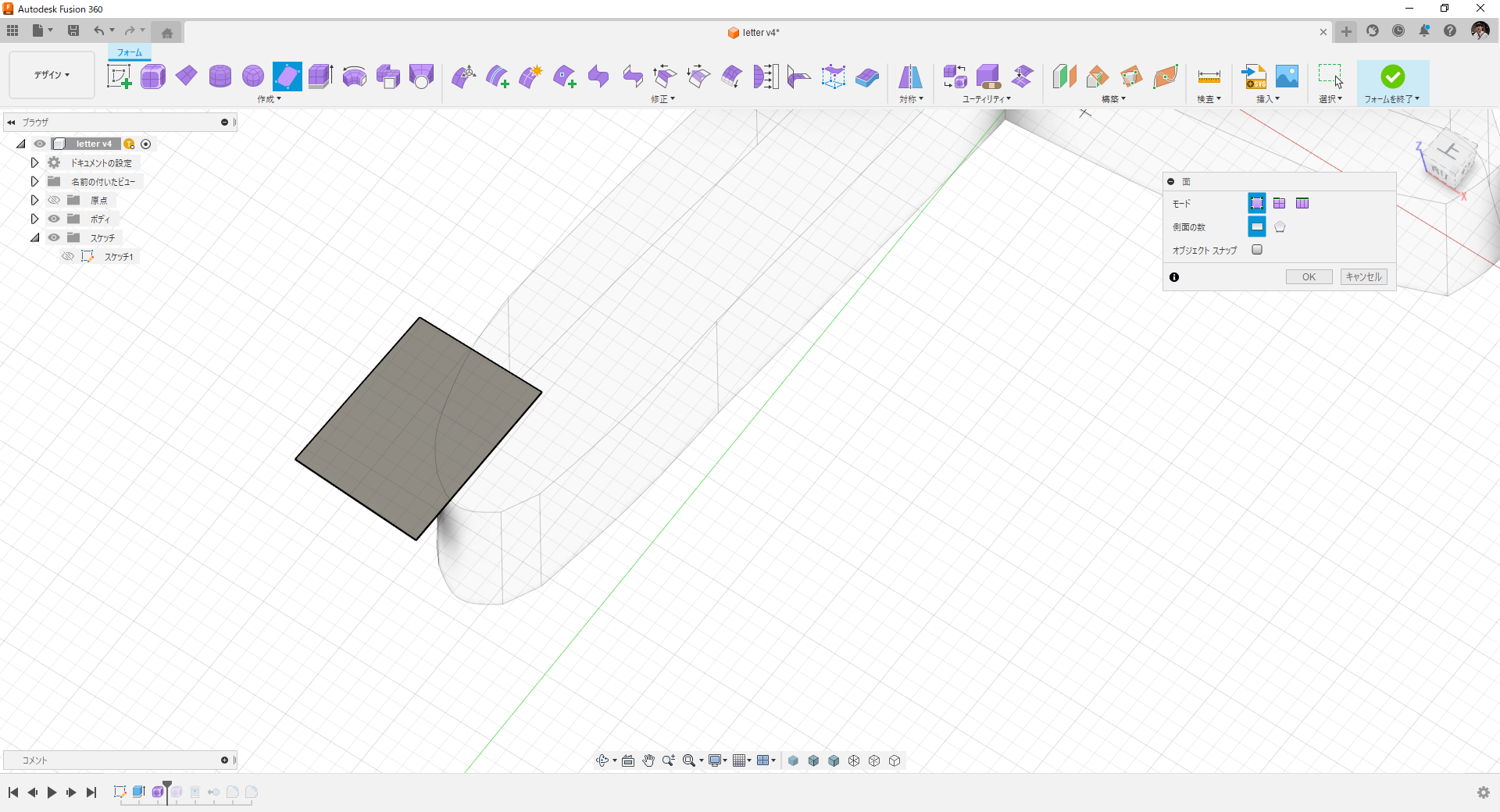

2.面を貼る

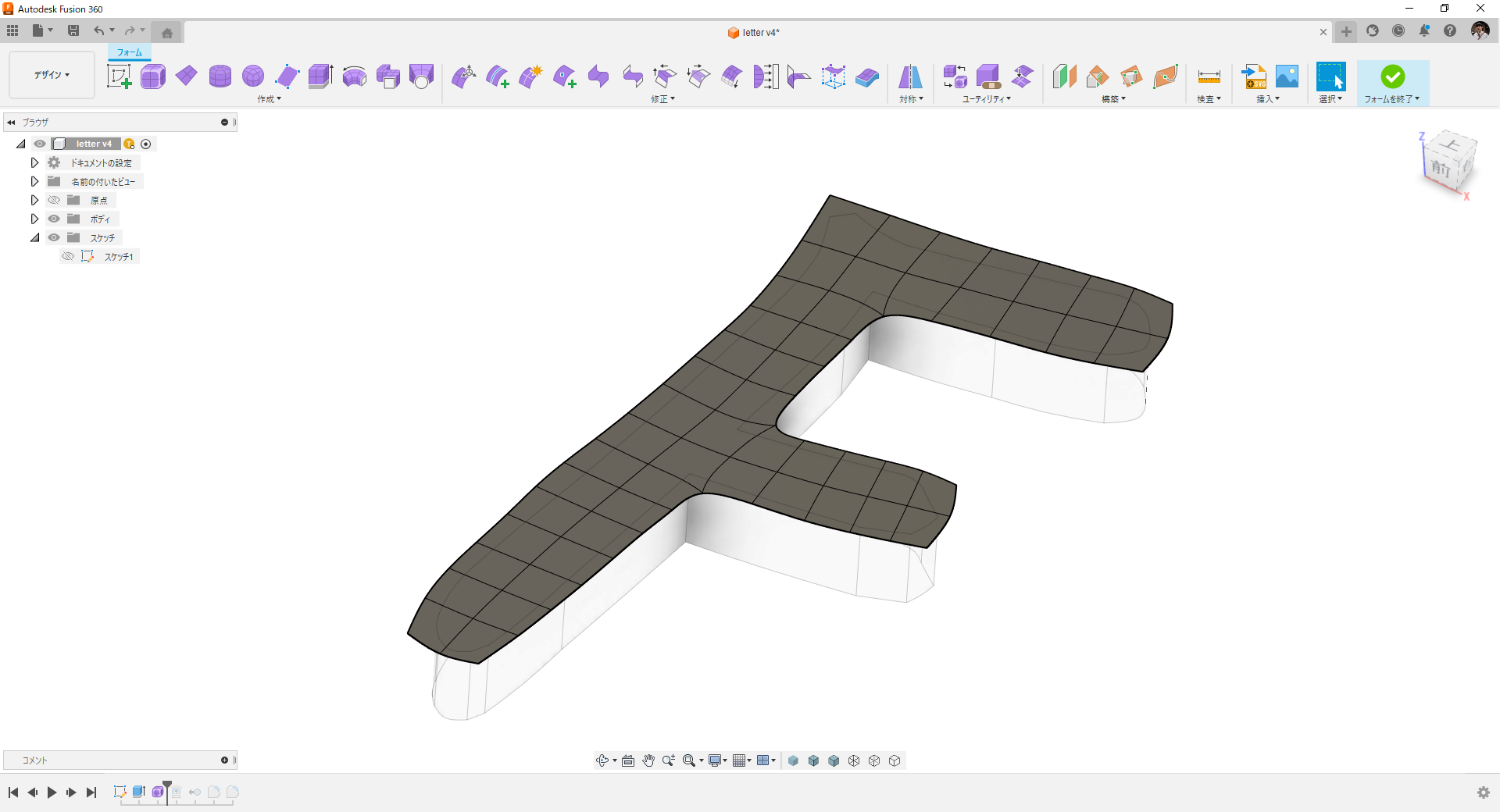

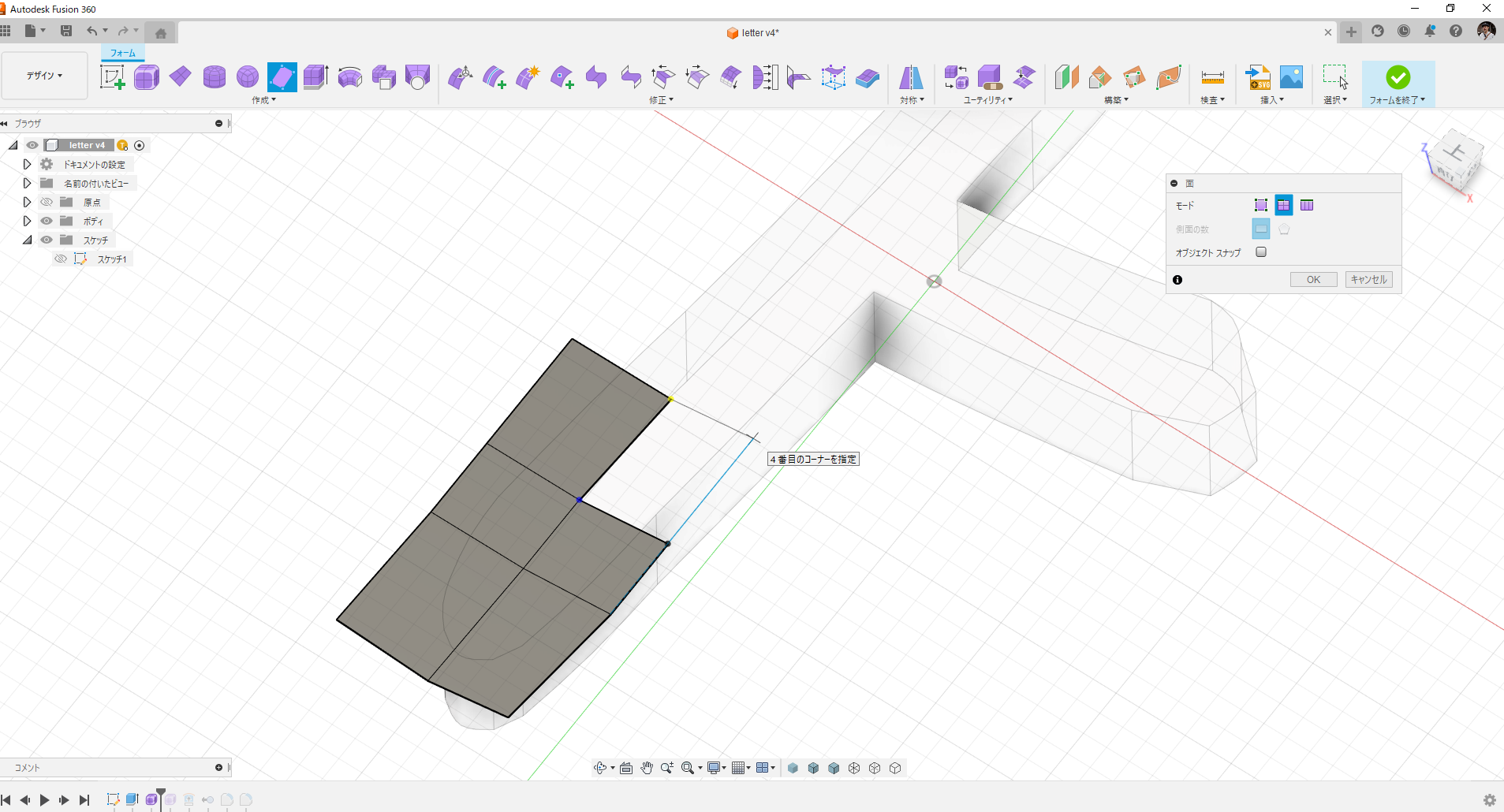

フォーム環境に入り「面」コマンドを選択。文字上面を指定して四角面を作っていきます。文字ボディよりも少し大きく面を作るのがコツになります。

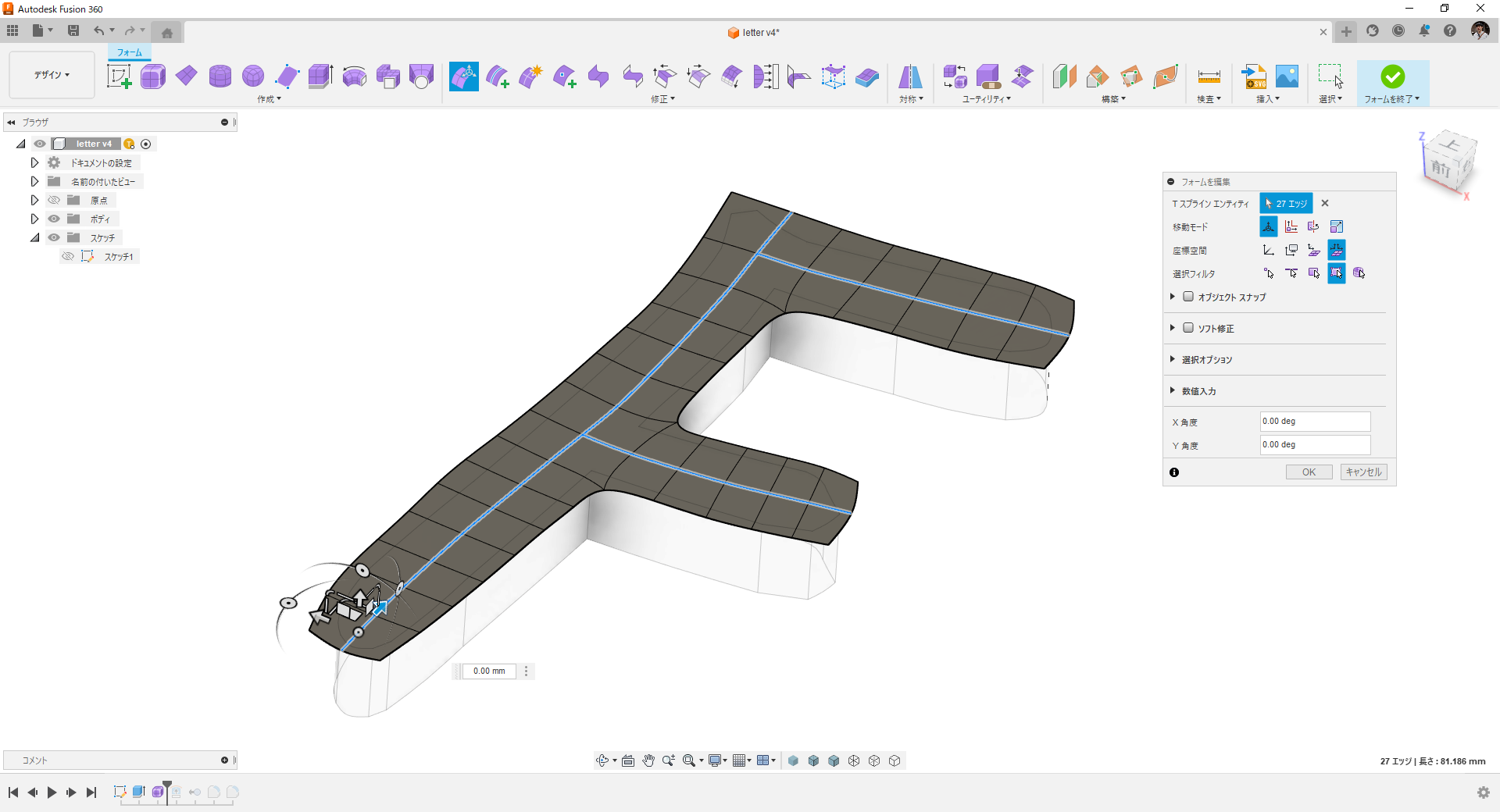

3.面を盛り上げる

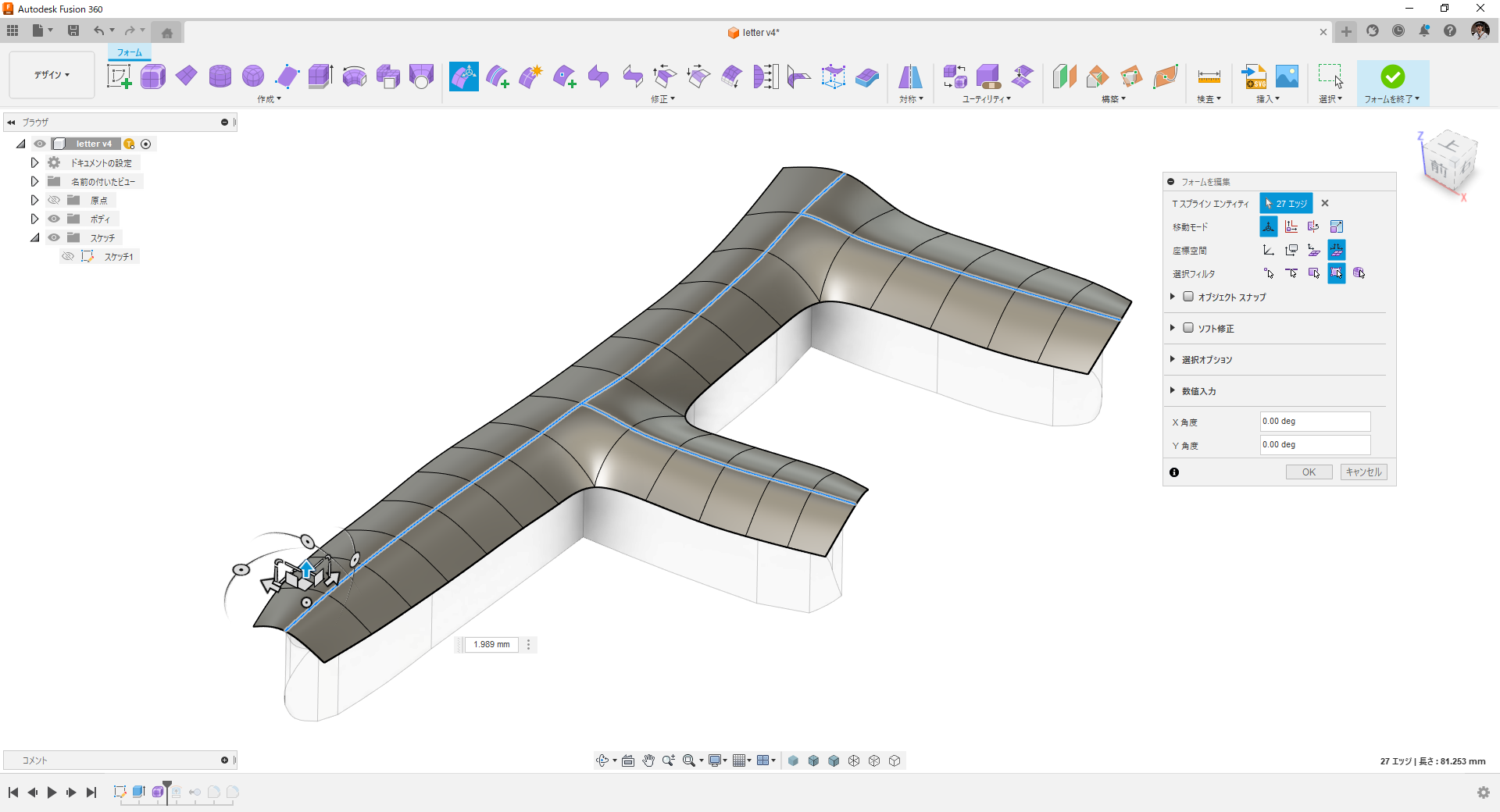

編集コマンドを使い面の中央エッジを選択して上方に引っ張り上げます。

4.面の置換

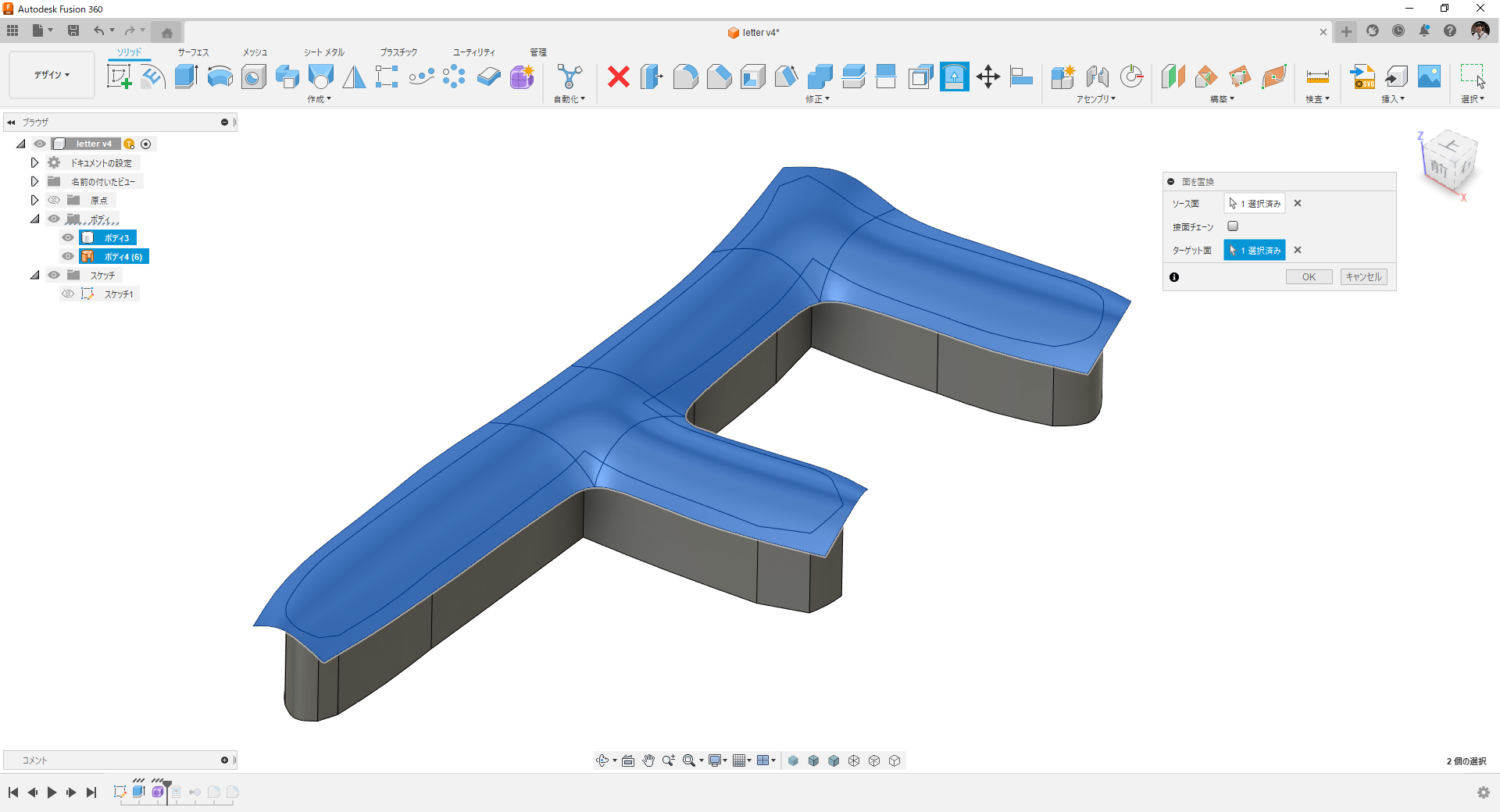

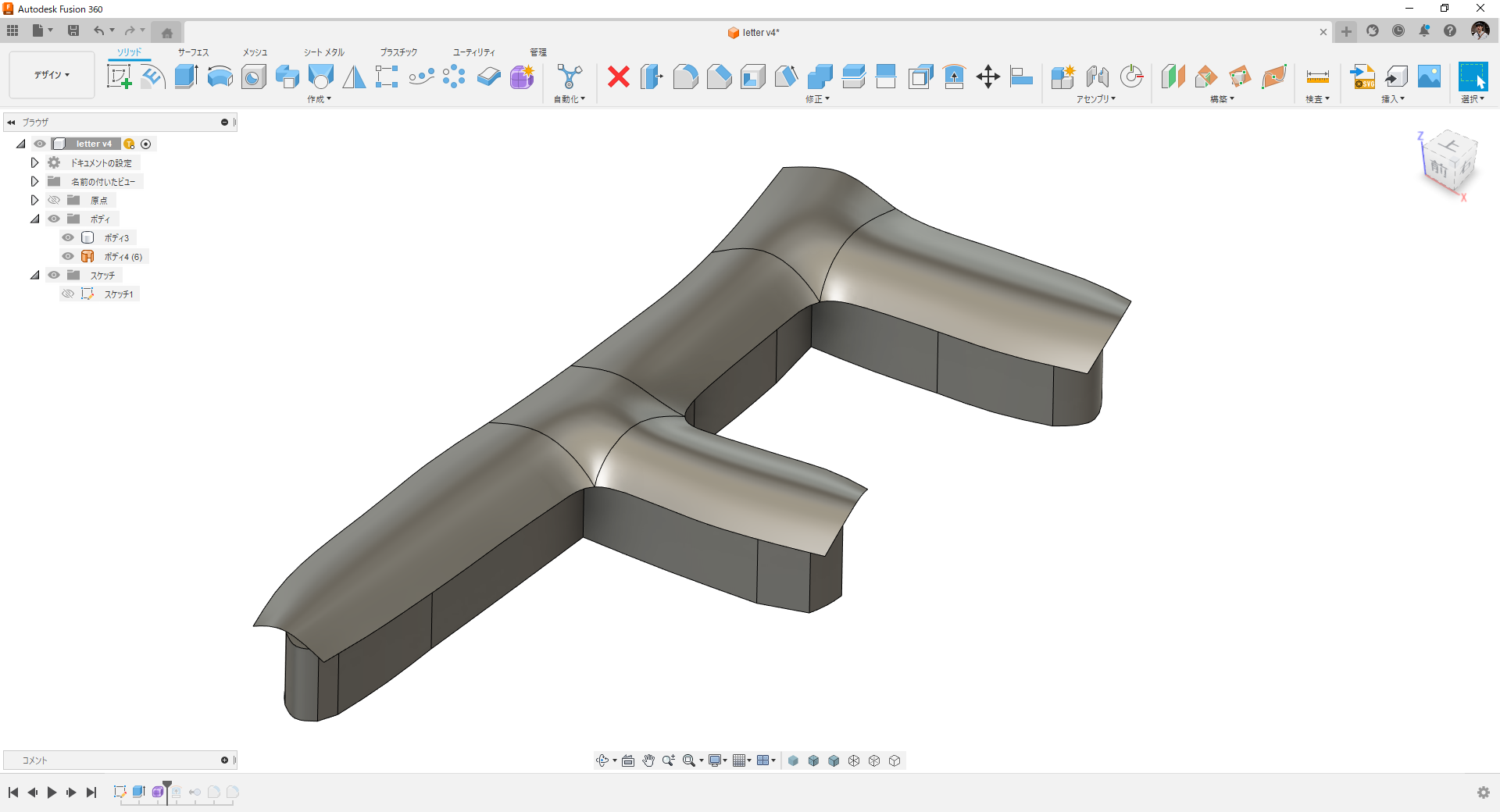

フォームを終了すればこんな感じに。「面を置換」コマンドを使って元ボディの上面を作った曲面に沿わせます。

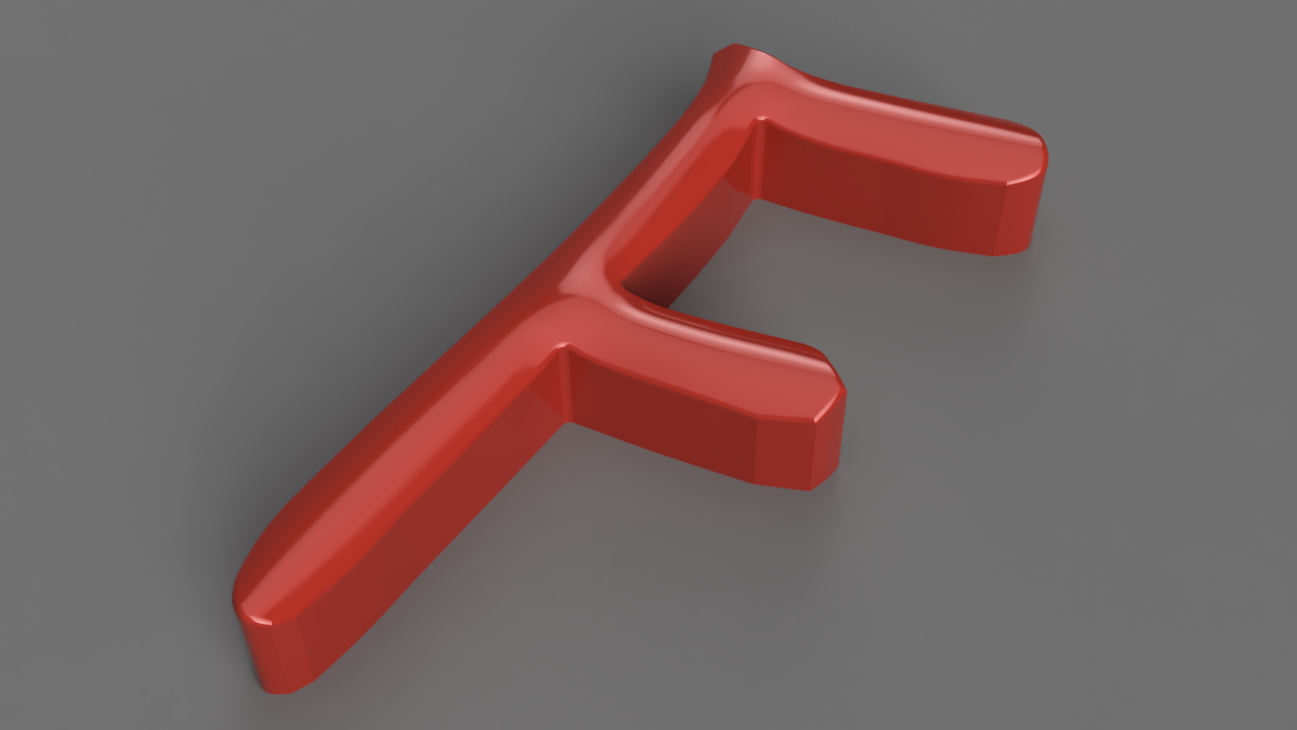

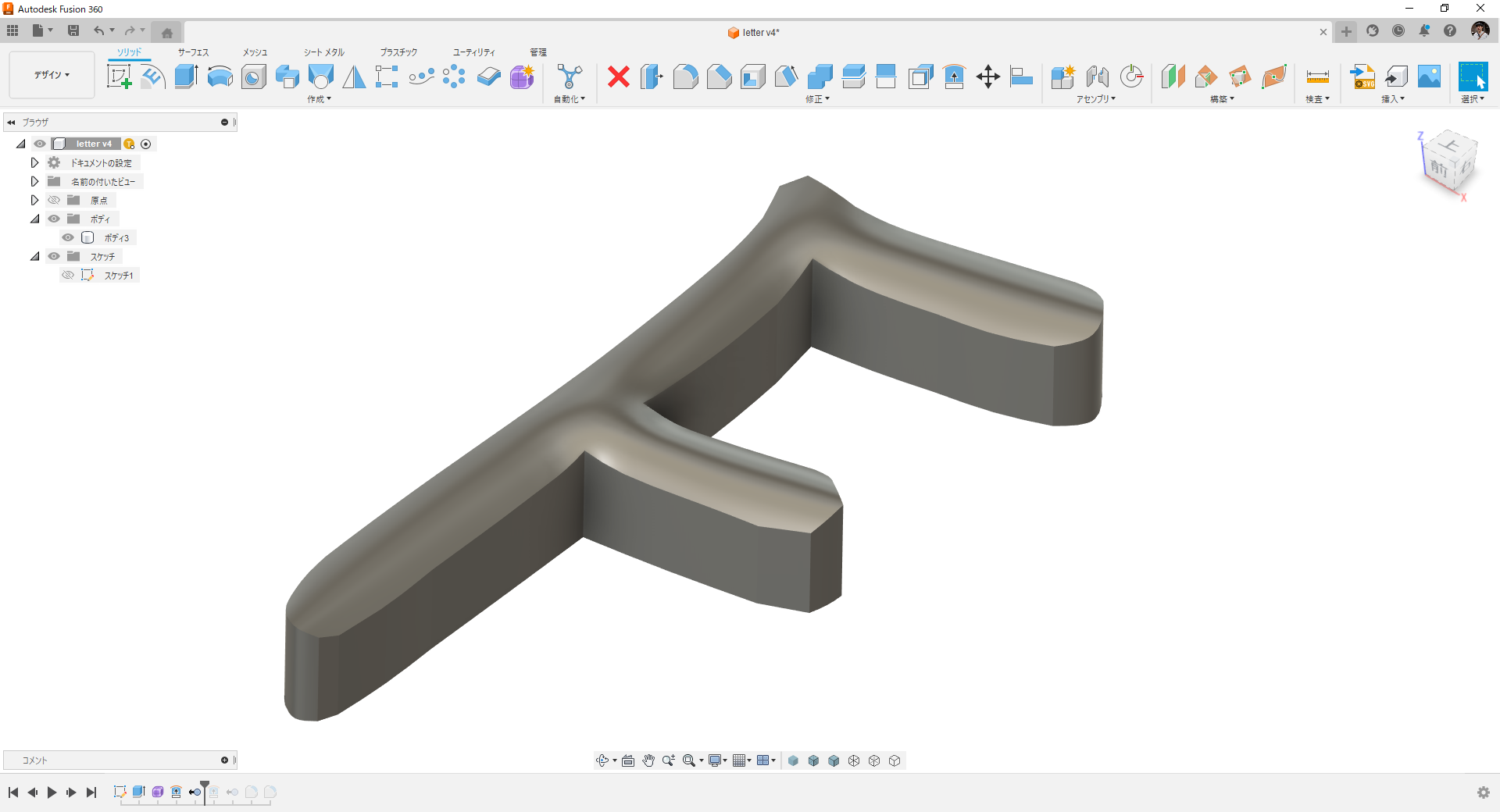

5.完成

詳細な操作方法は動画で説明しています。

---

3D-CAD：Autodesk Fusion360
