メビウスの輪 その2




[Fusion360 Tips]


面の表と裏が繋がったメビウスの輪。断面を正方形にするとこんな感じになります。対向する面が実は繋がっていて一つの面であるという不思議。ソリッドのスイープ機能と円形状パターンコピーと結合コマンドを使って作っています。

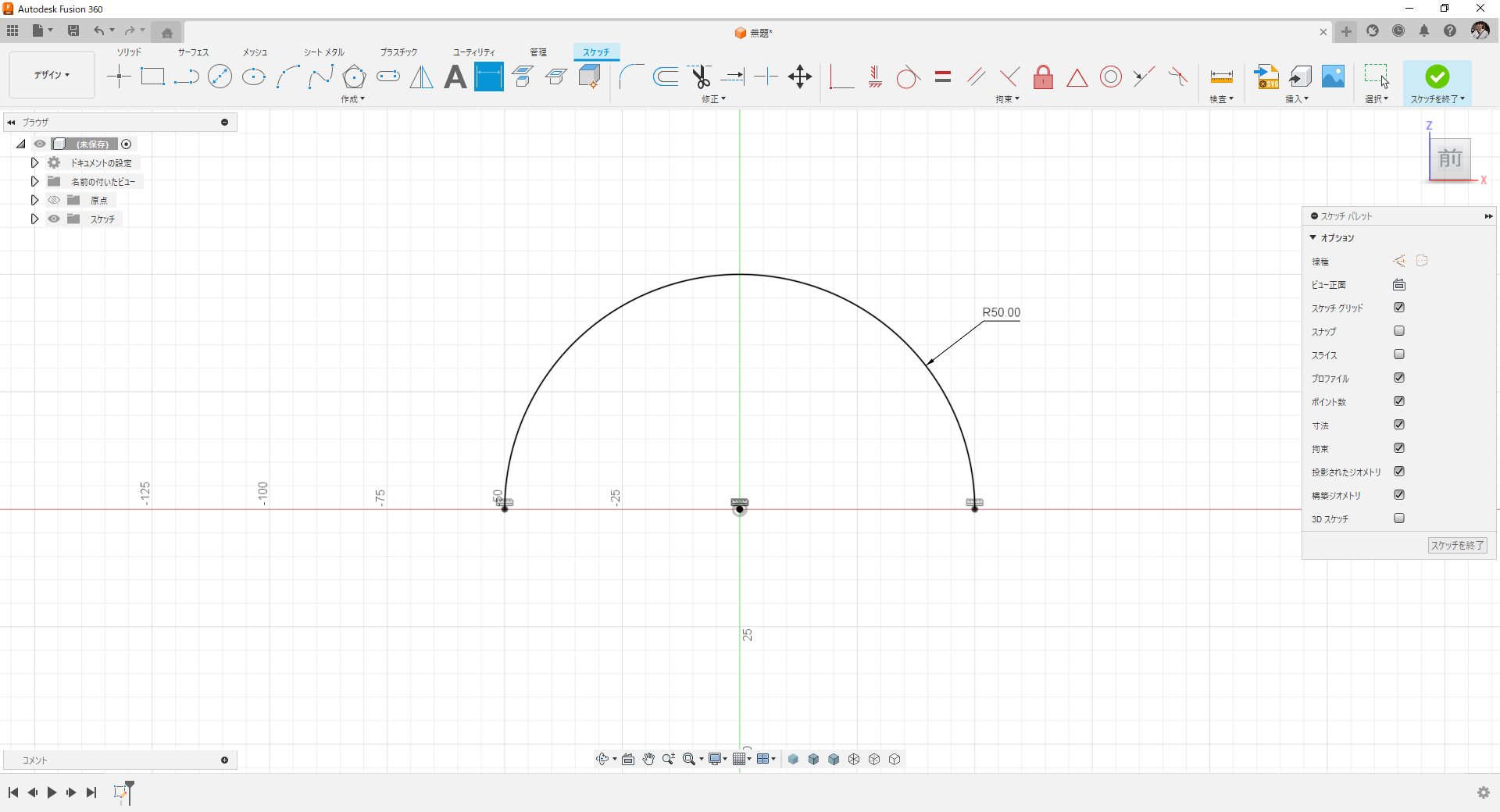

パスになる円弧をスケッチ。

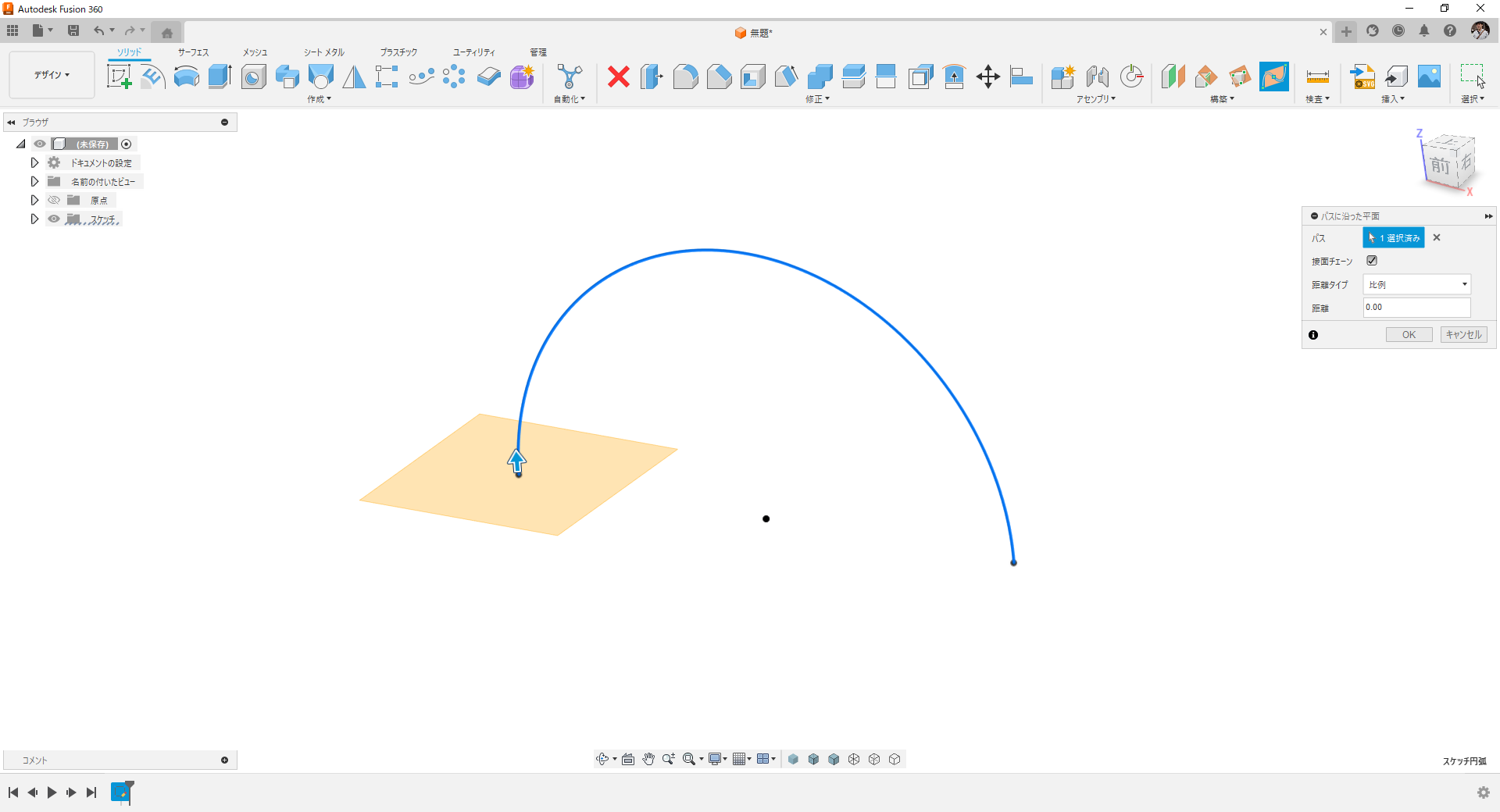

パスに沿った平面作成。

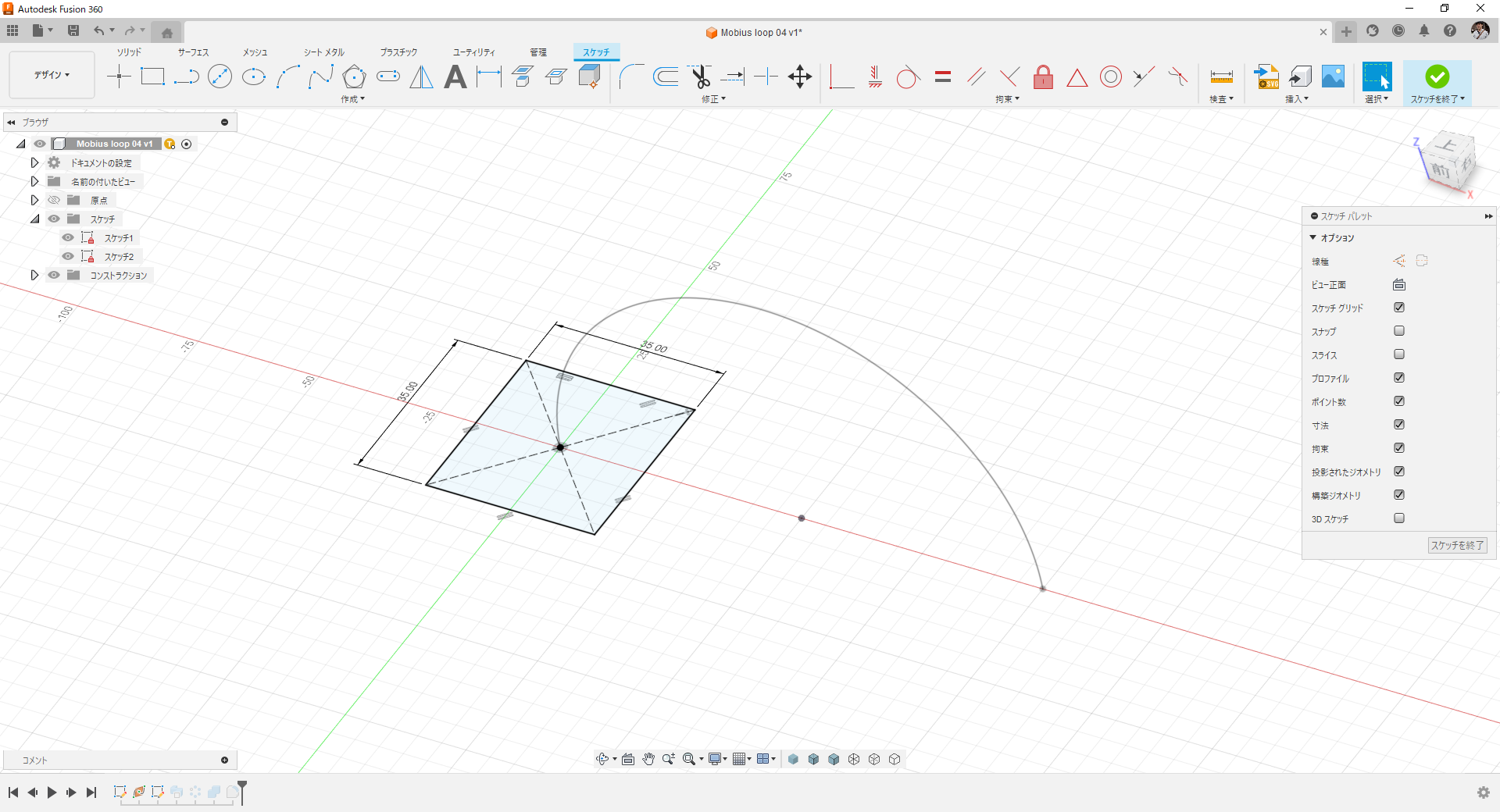

断面をスケッチ。

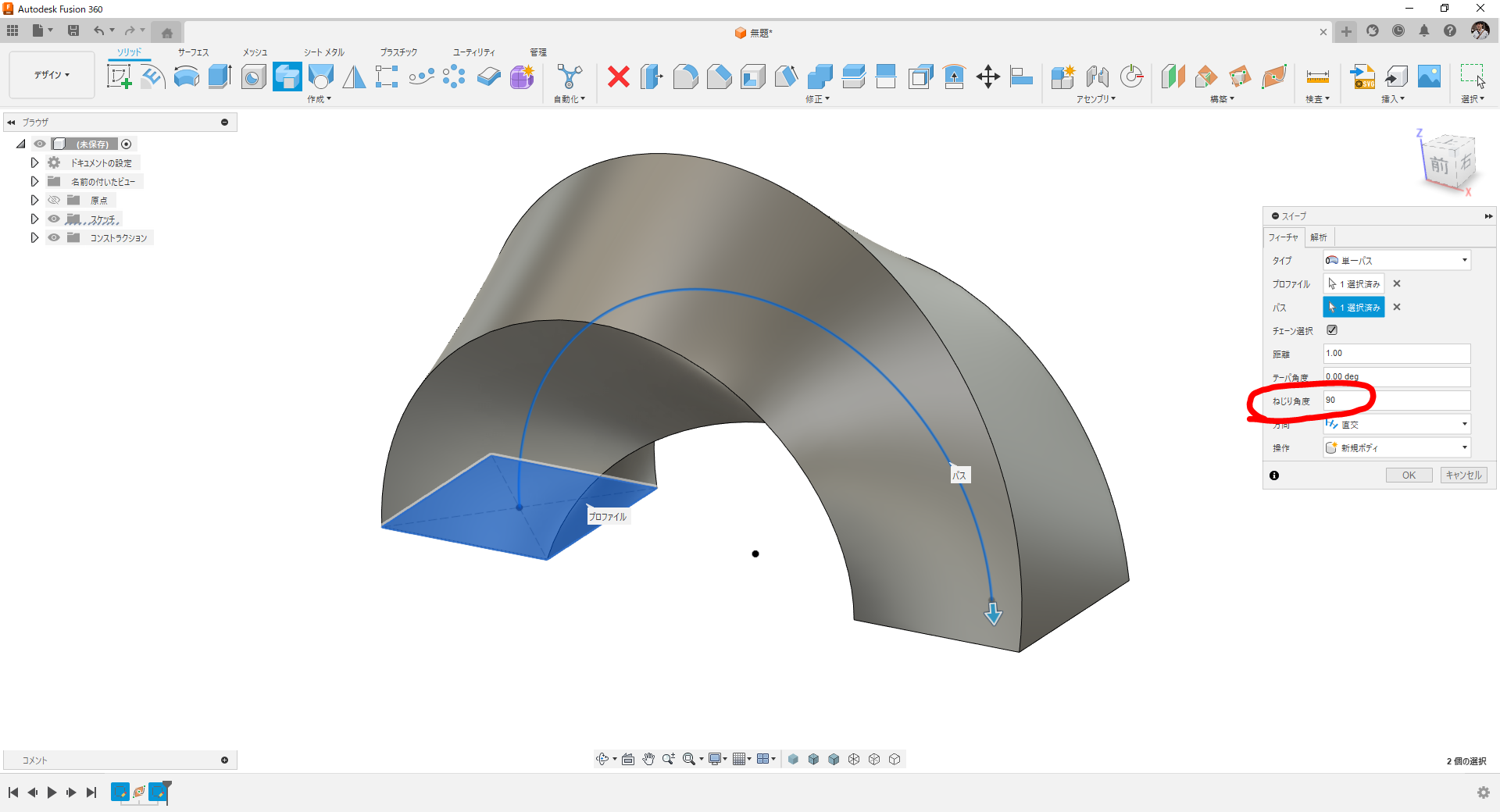

パスに沿ってスイープ。ねじり角度を90°に設定。

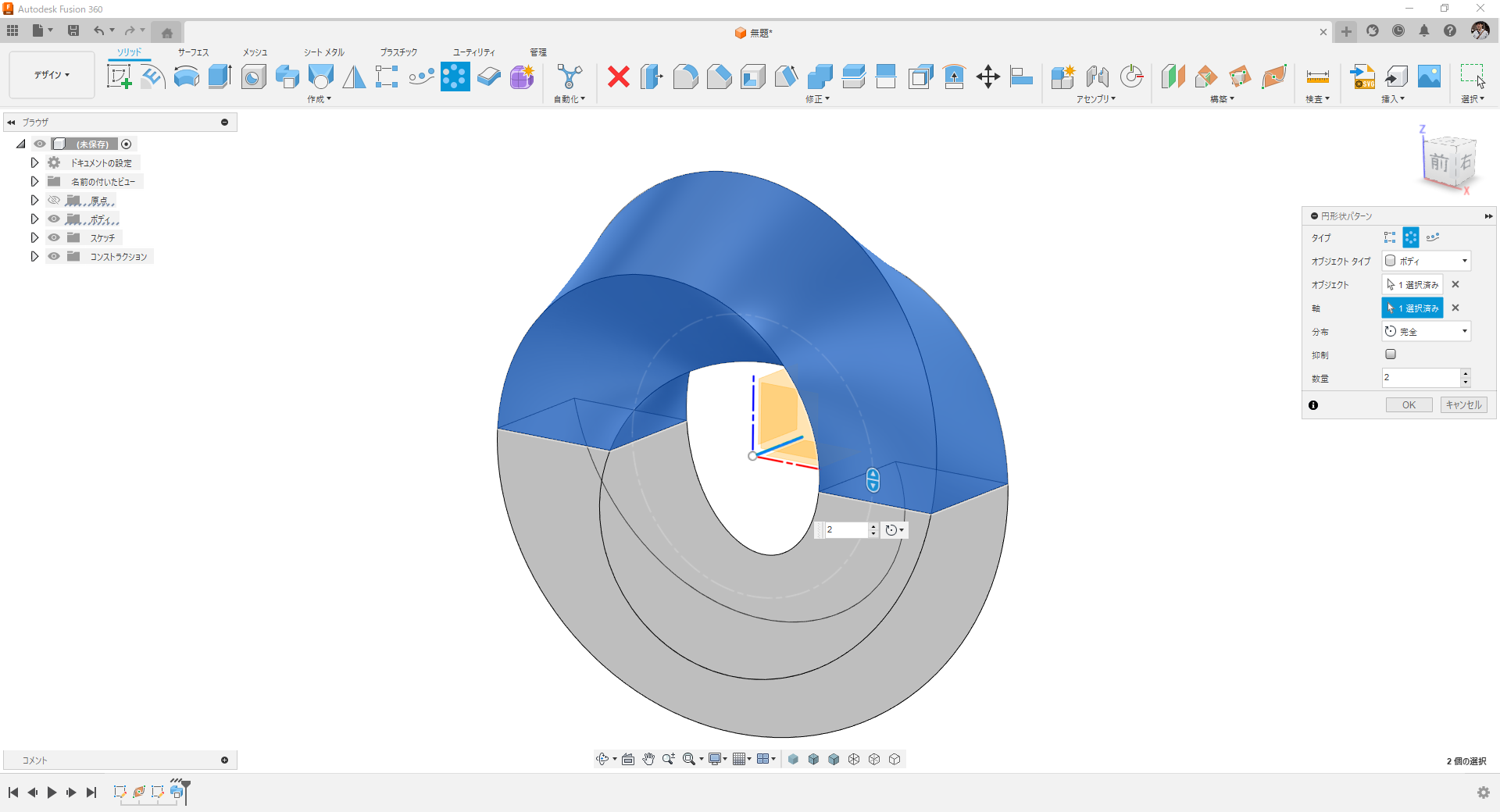

Y軸を中心にして円形状パターンコピー。

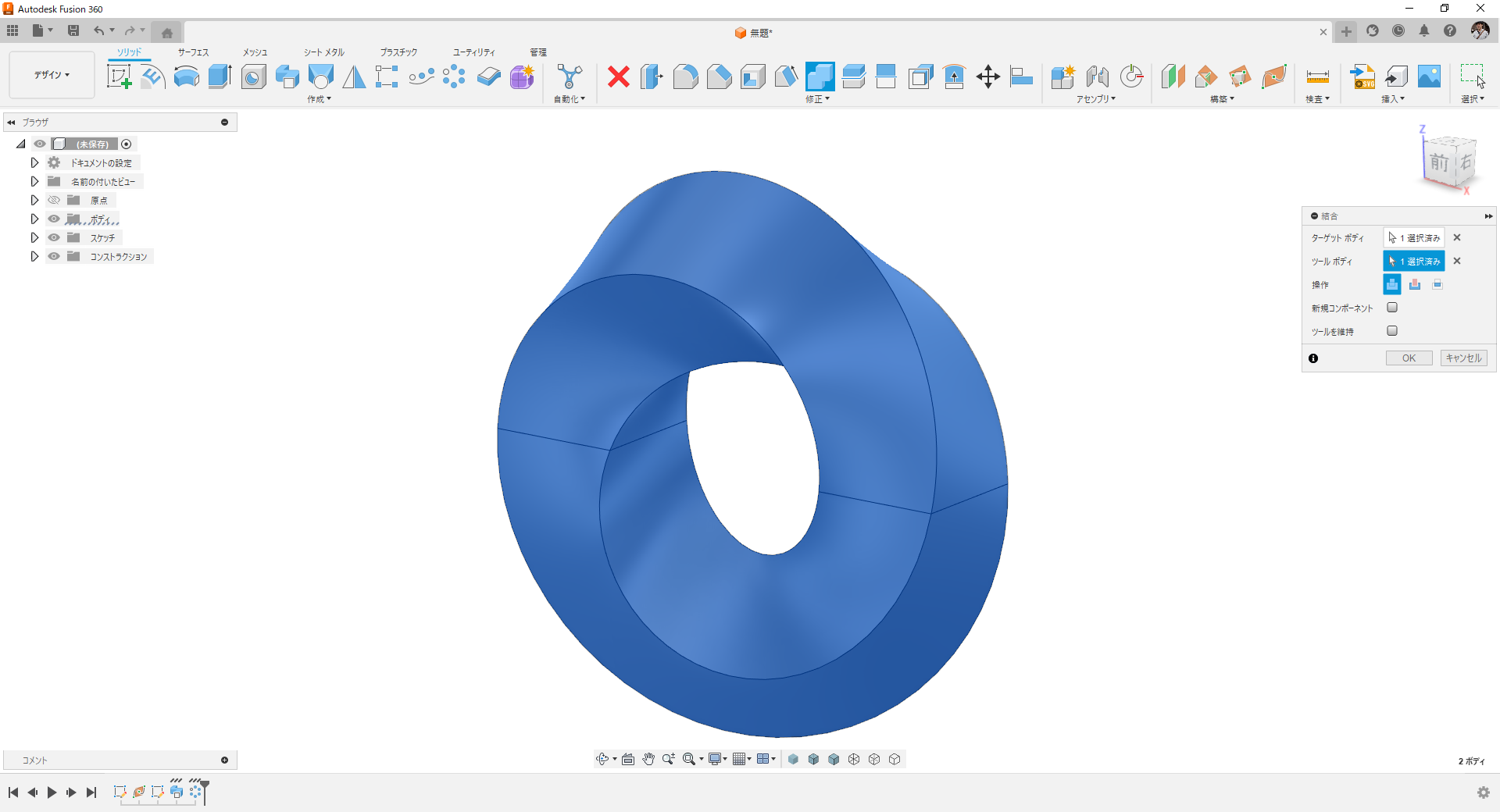

結合。

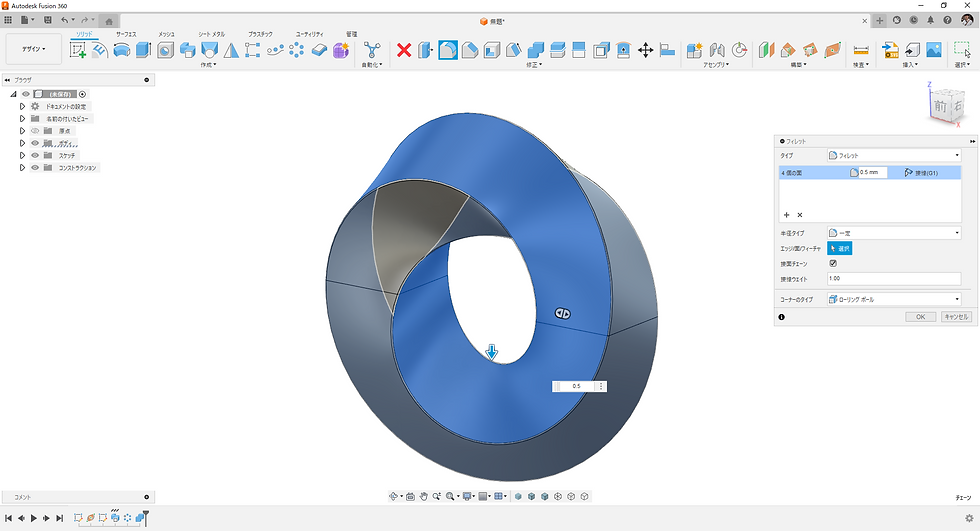

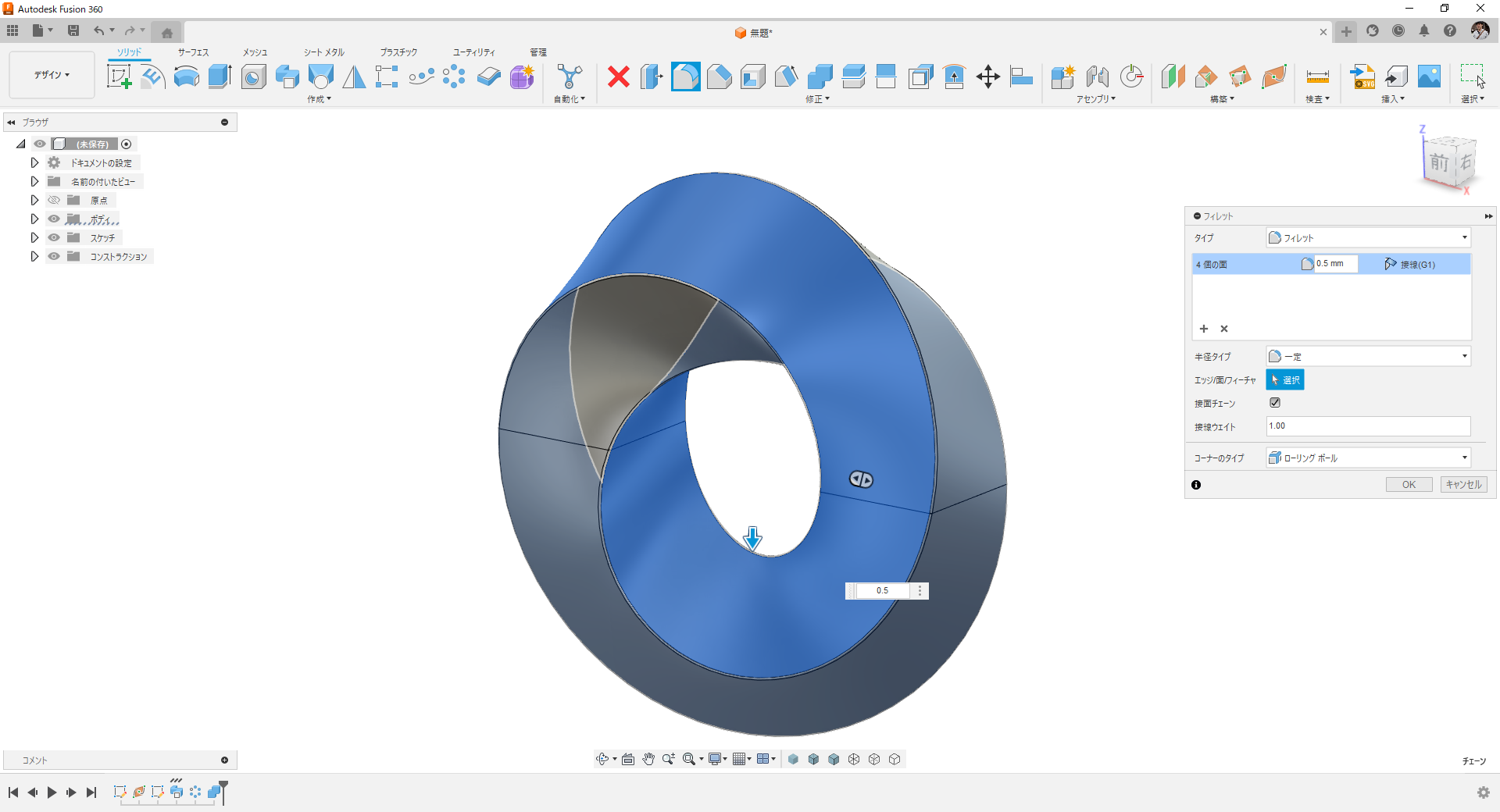

フィレット追加。

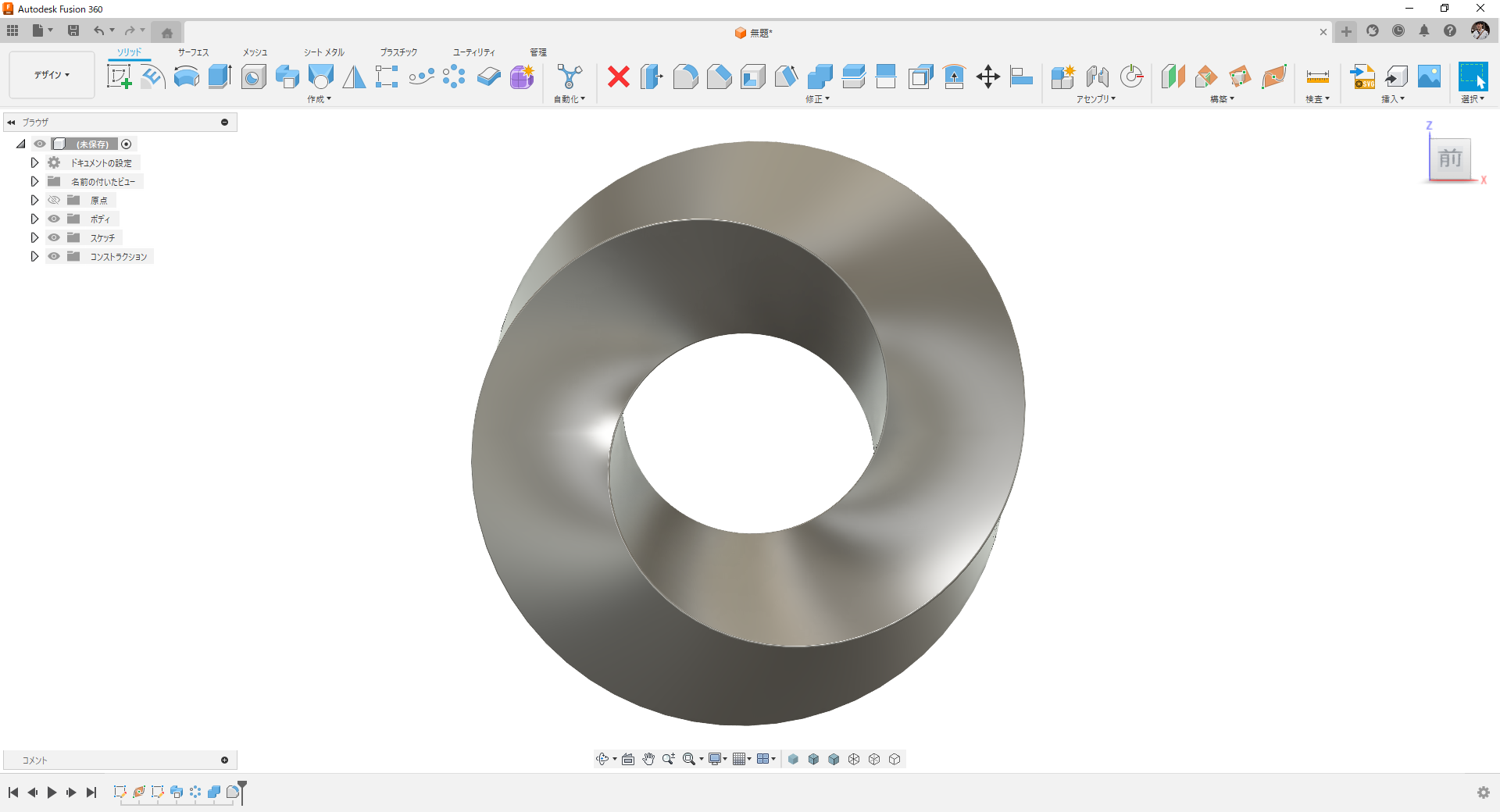

完成です。



詳細な操作は動画でご確認ください。





3D-CAD:Autodesk Fusion360
