逆向きのC面をつける

Fusion360で逆向きのC面をつける方法です。フィレットやC面を内向けにつけようと思えば少し工夫が要ります。一体になっているボディを一旦分割しシンプルな形にしてから形状を作り込んでいきます。

C面に限らず色々と応用が効くテクニックですのでぜひ一度トライしてみてください。

1.ボディ分割

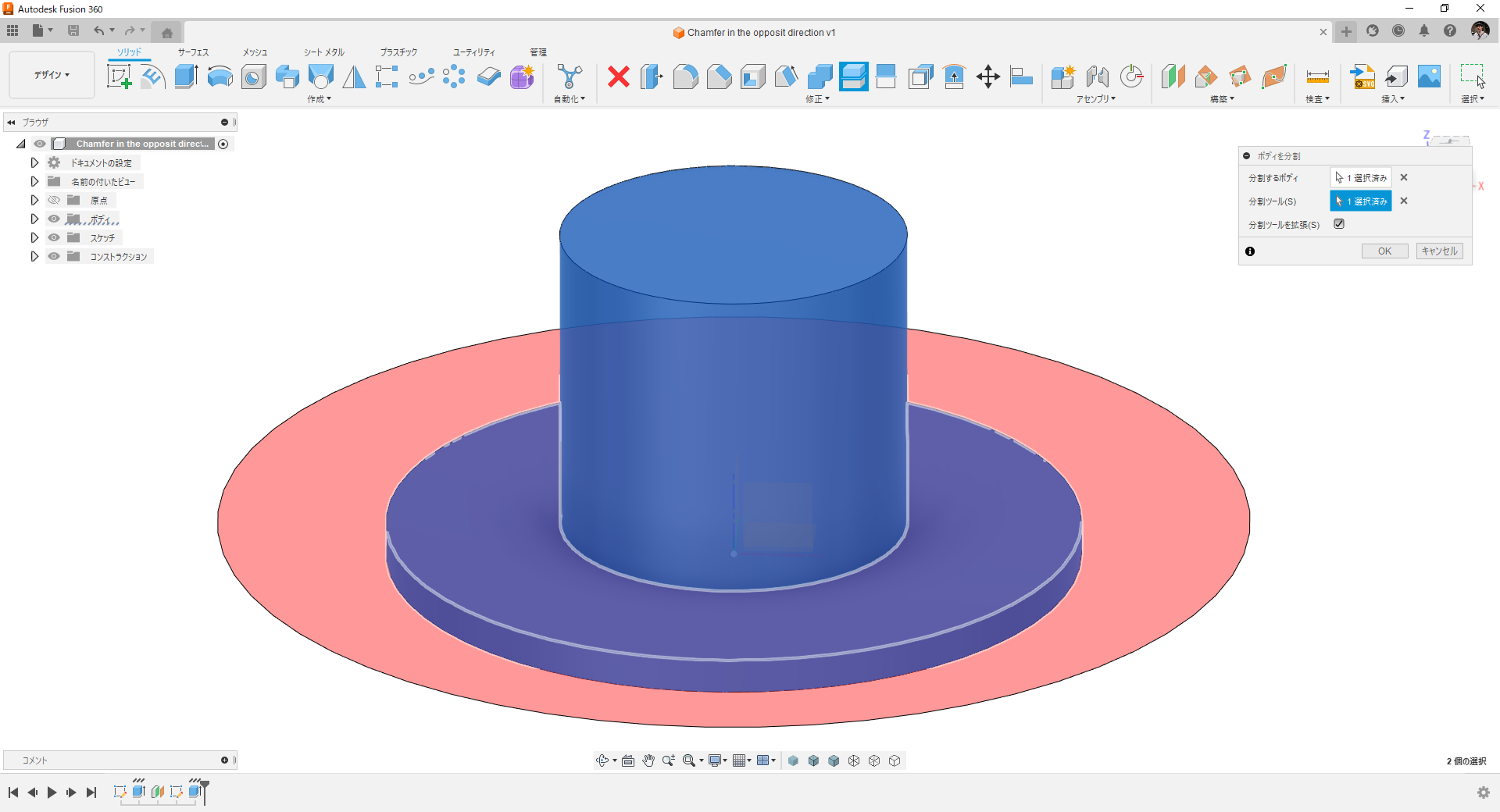

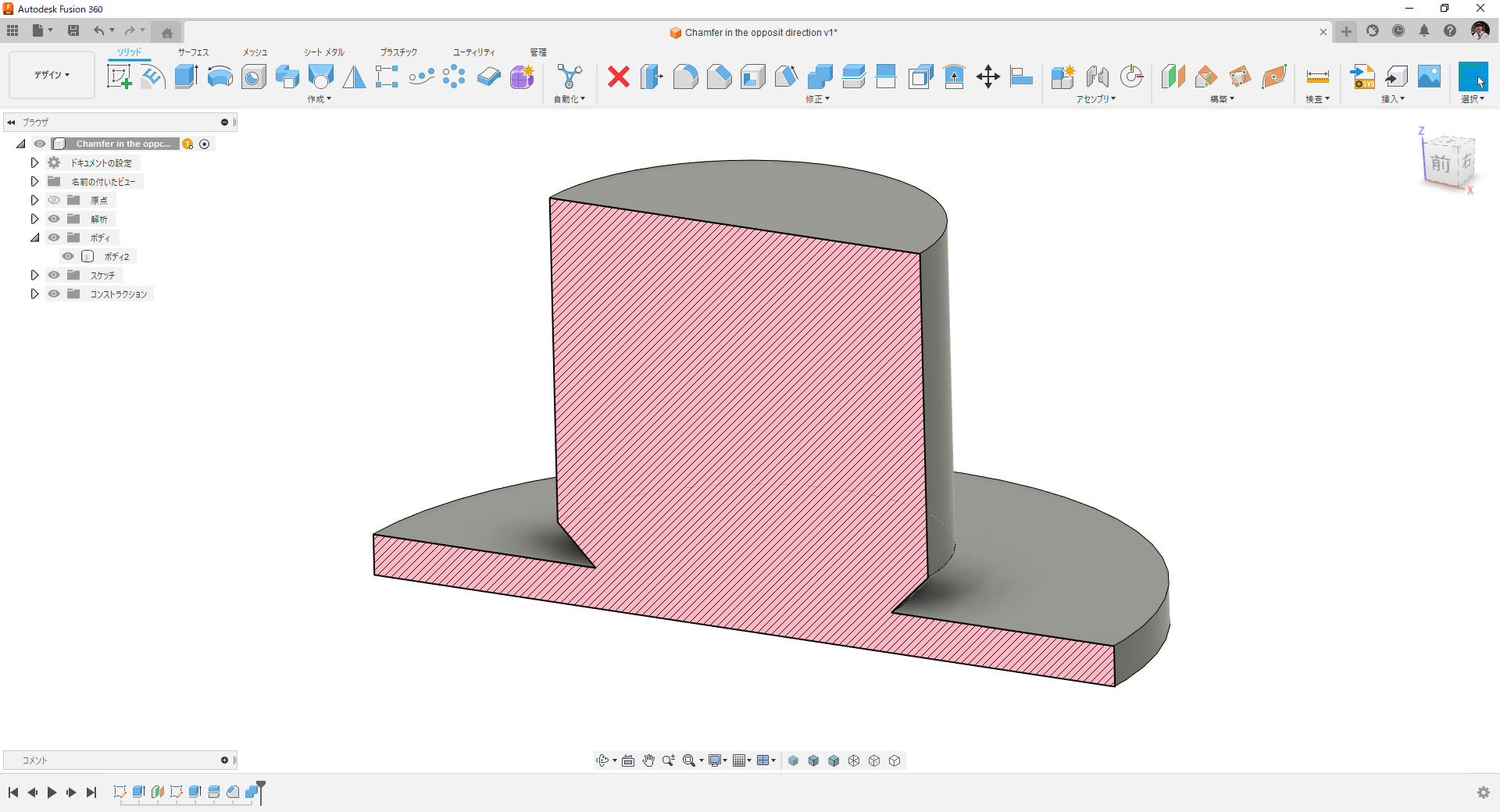

フランジ上面を分割ツールに指定してボディを2つに分割します。

2.C面

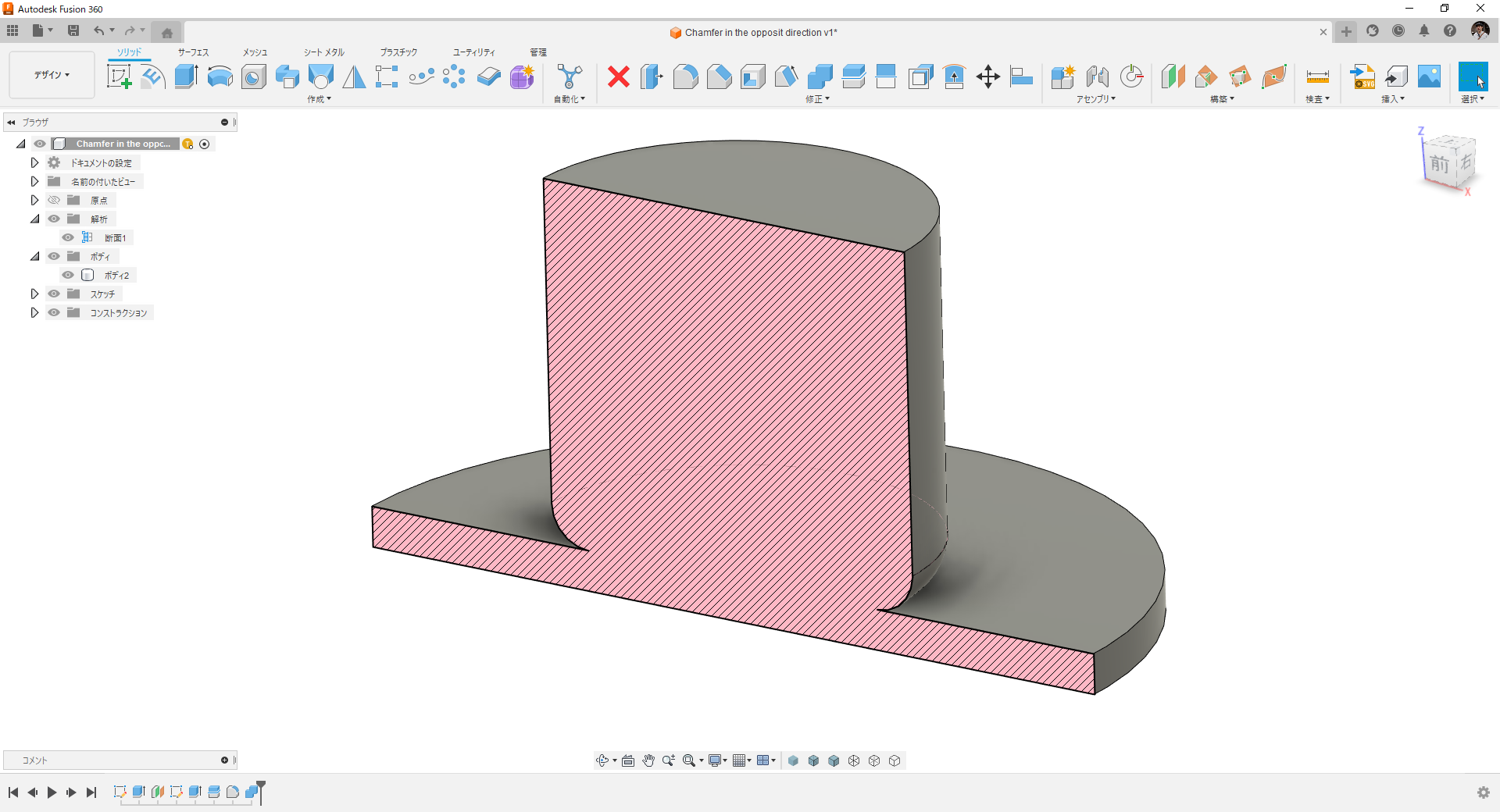

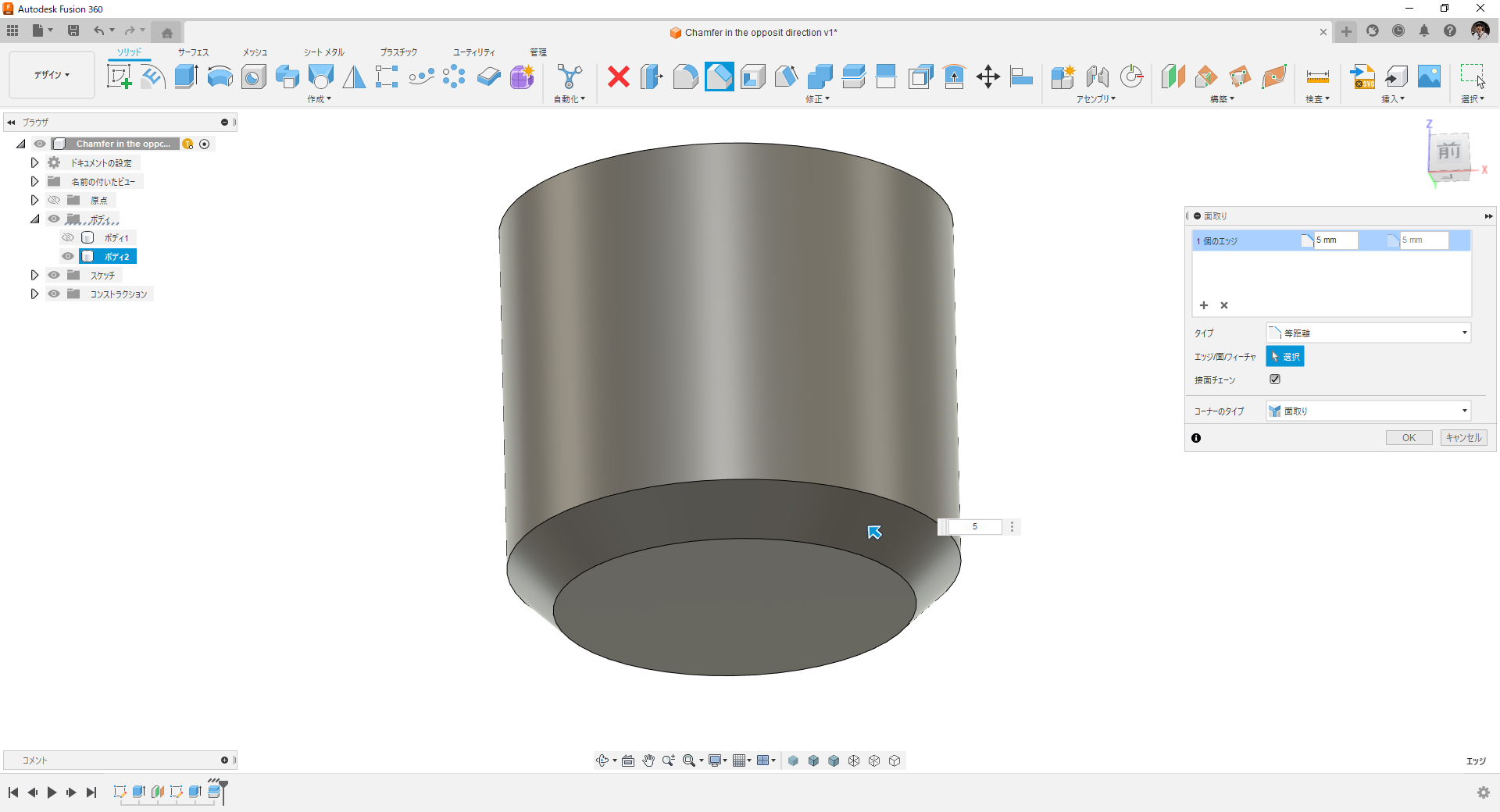

底面エッジに対してC面作成。

3.ボディ一体化

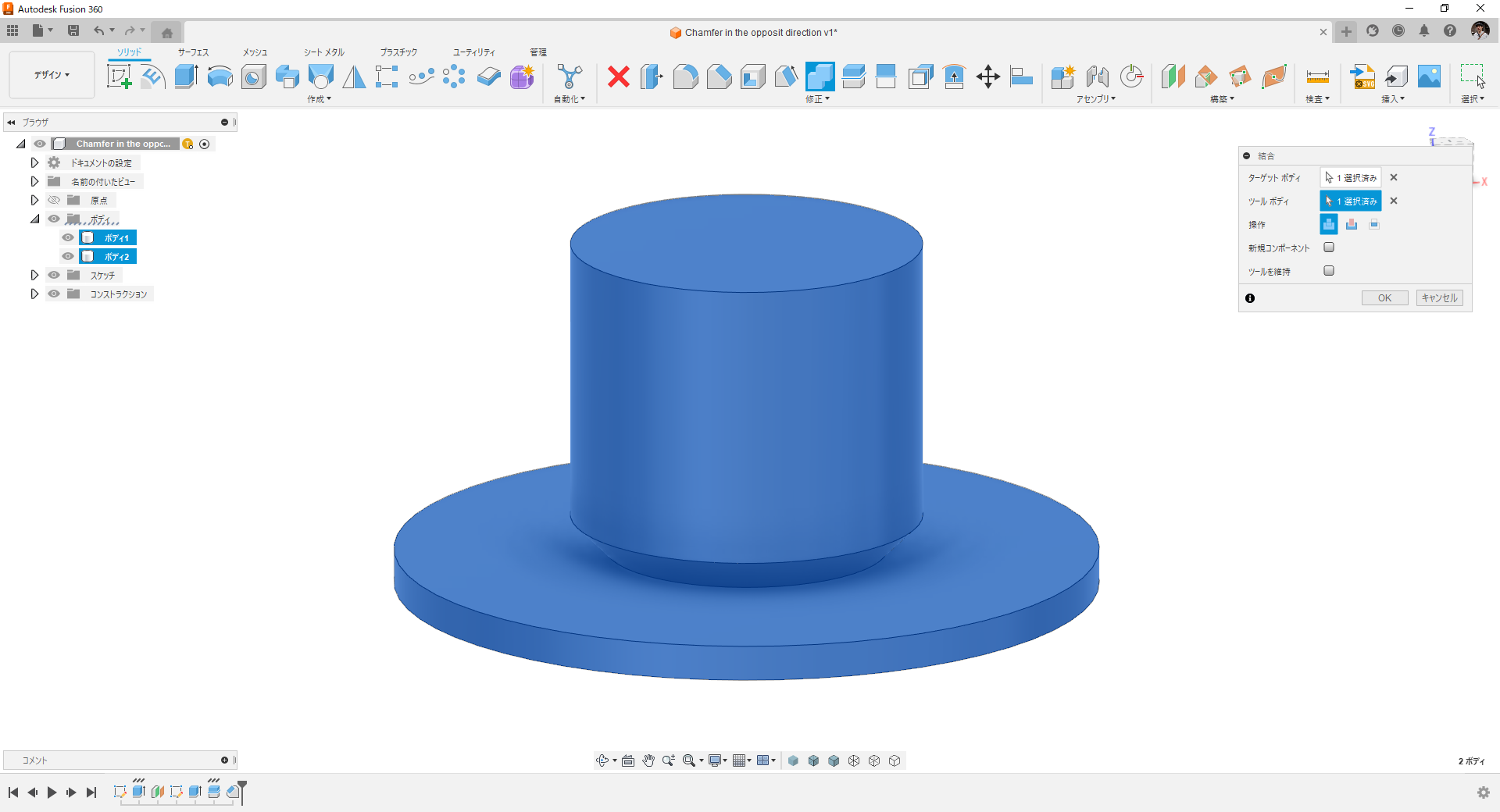

結合コマンドを使ってボディを再び一体にします。

4.完成

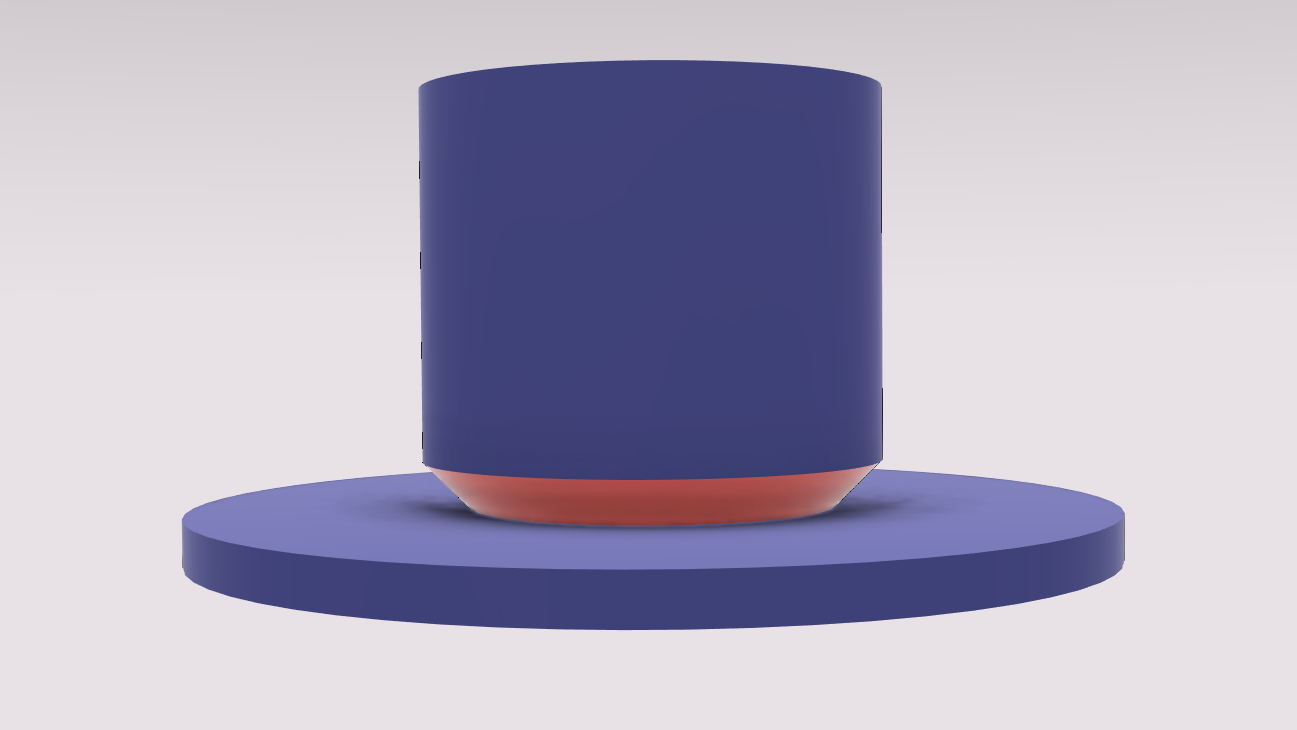

内側にC面ができました。フレットでも同様なことが可能です。

詳細な操作は動画でご確認ください。

---

3D-CAD：Autodesk Fusion360
