Invusion CAD チャレンジ #003




[Fusion360 Tips]


Tech3Dさんの刺激的なお題、Invusion CAD Challenge 003にトライしてみました。



サーフェスの回転、トリム、ねじりながらのスイープ、パイプコマンドを使って作っています。

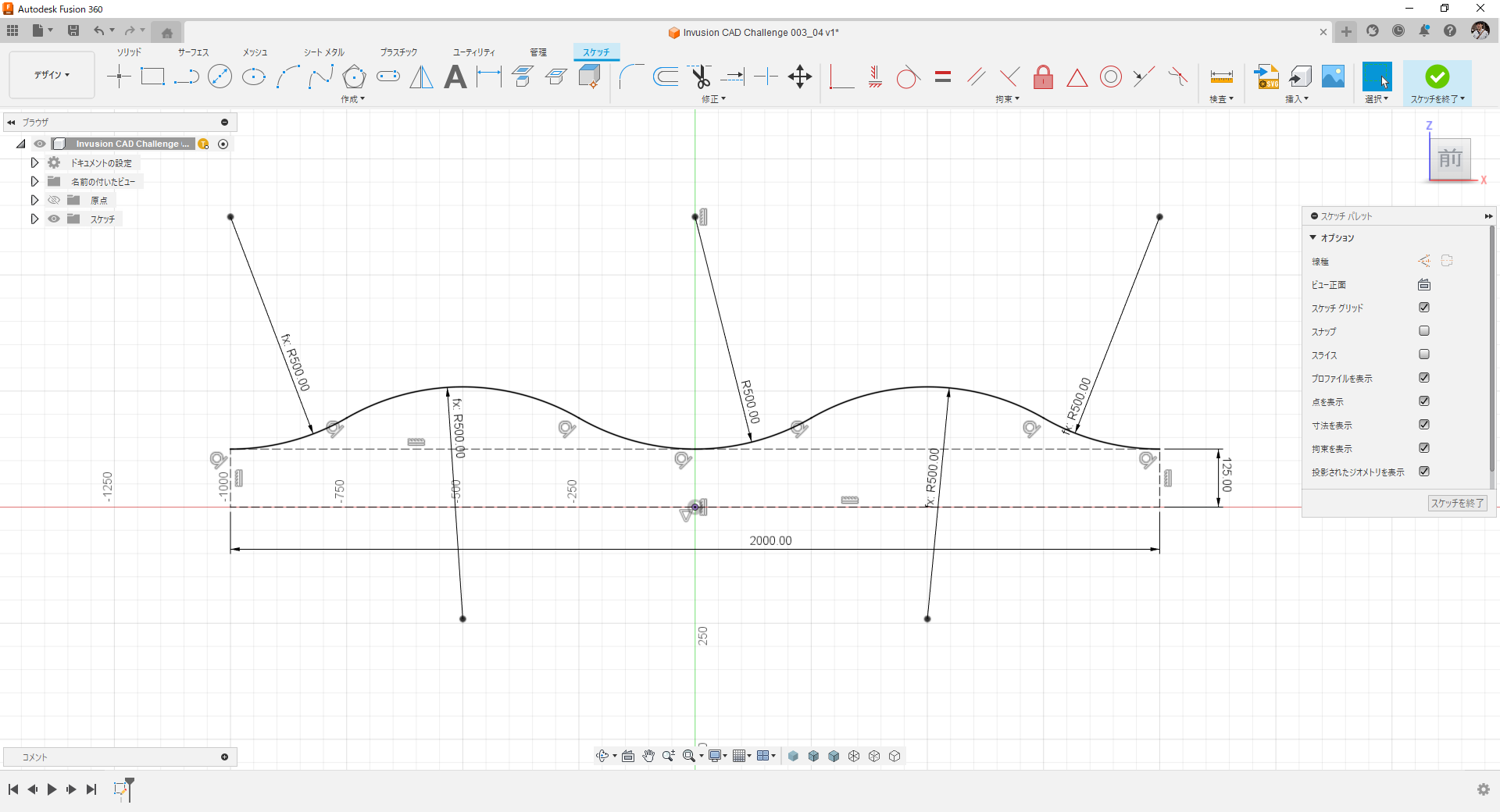

スケッチ作成。

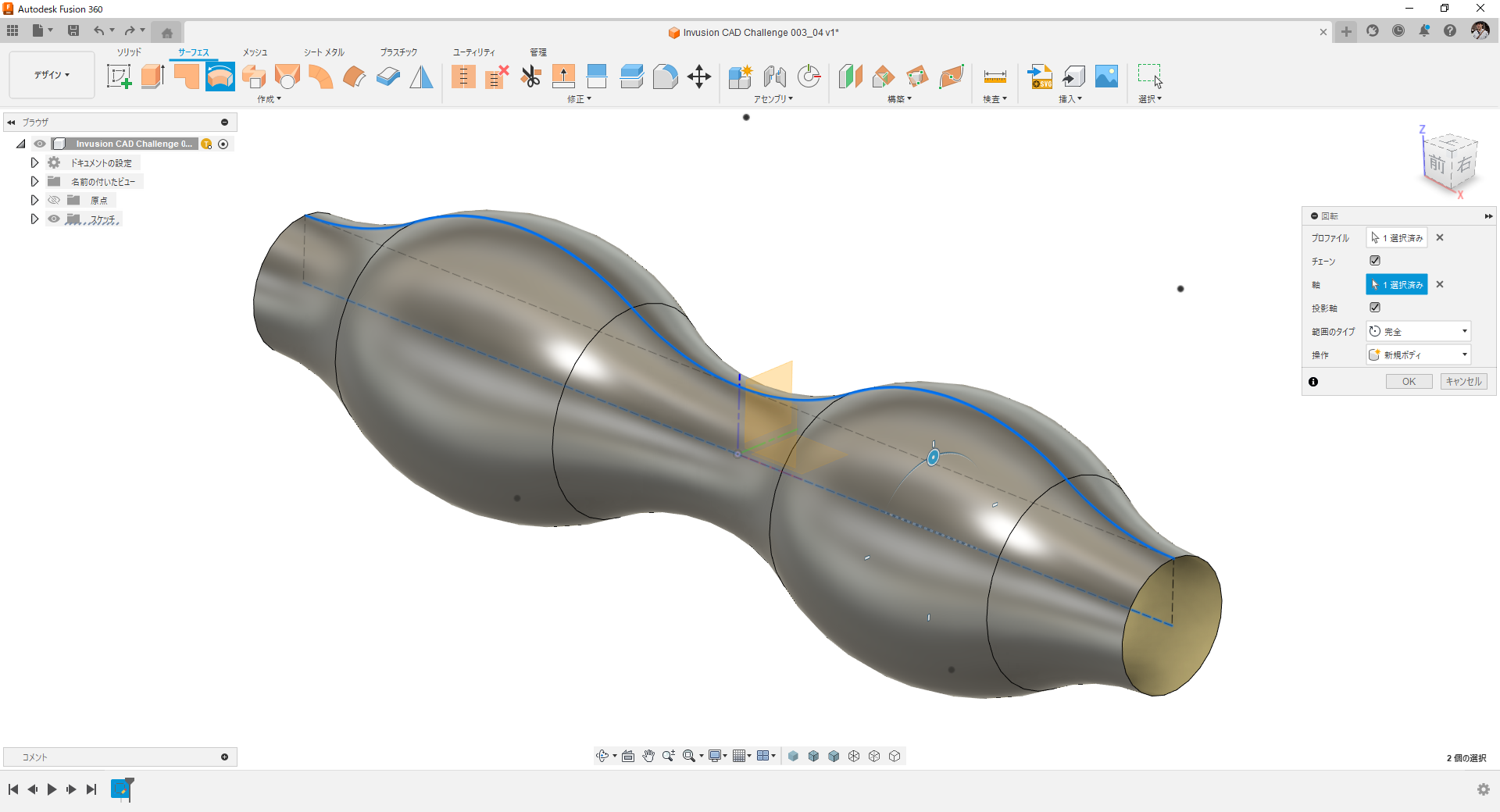

サーフェスで回転。

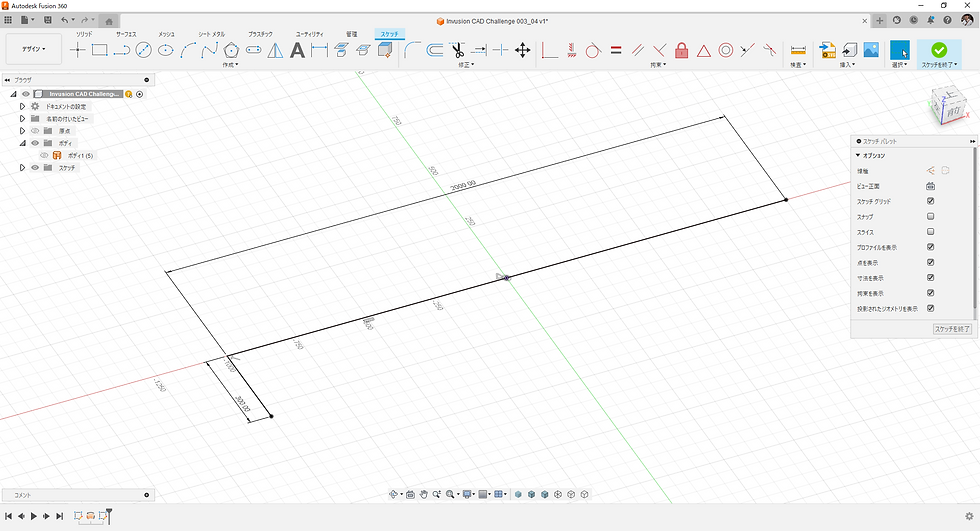

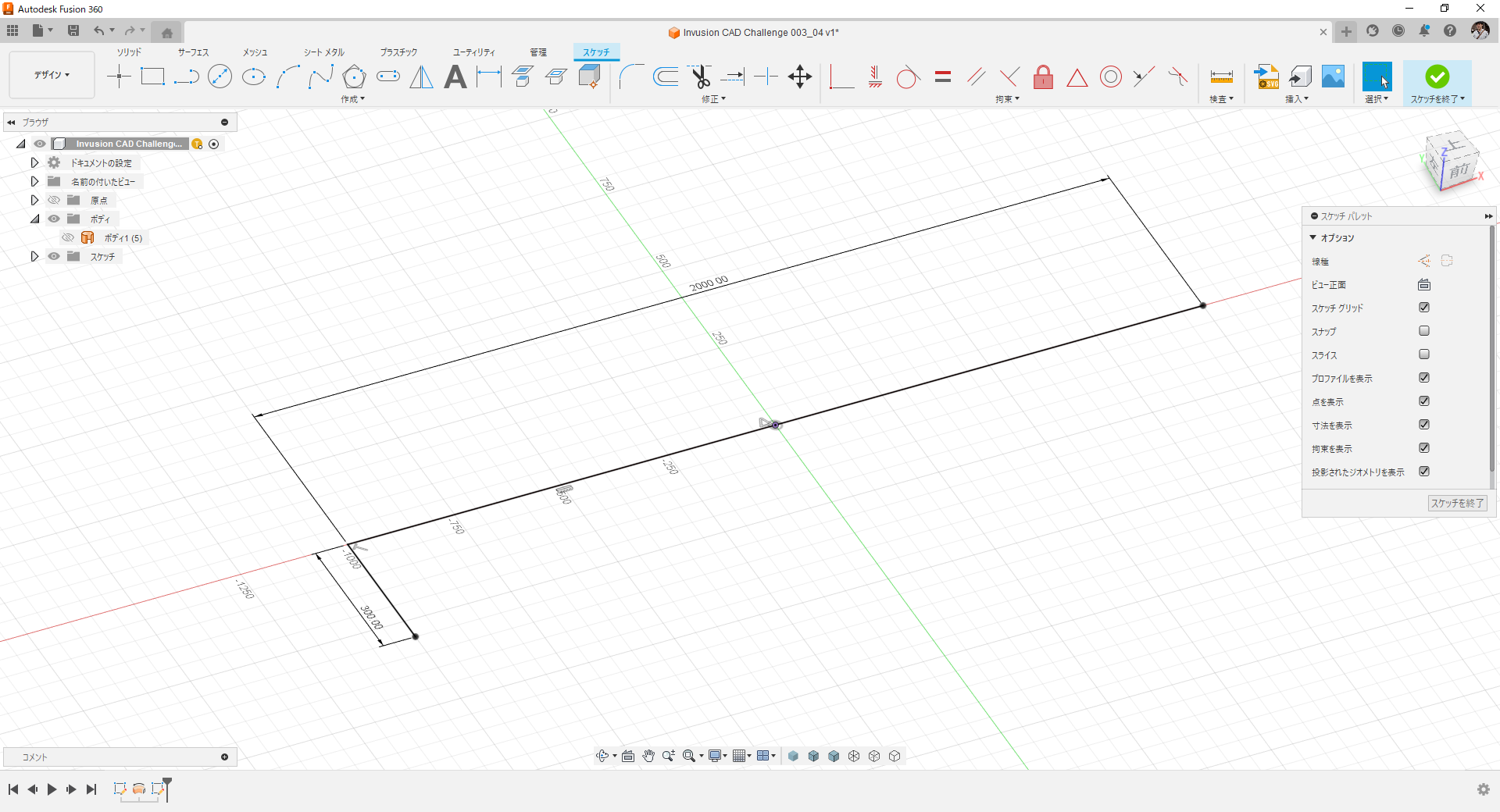

XY平面に直線をスケッチ。

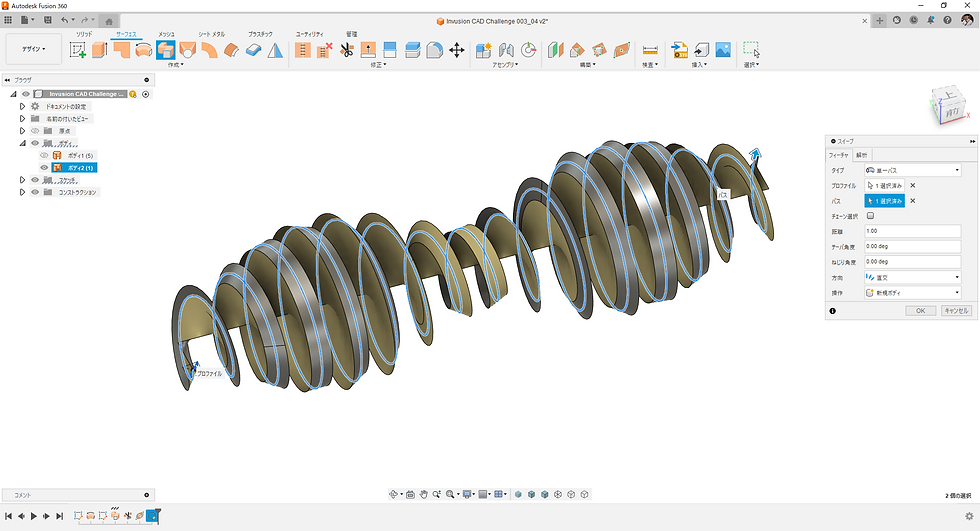

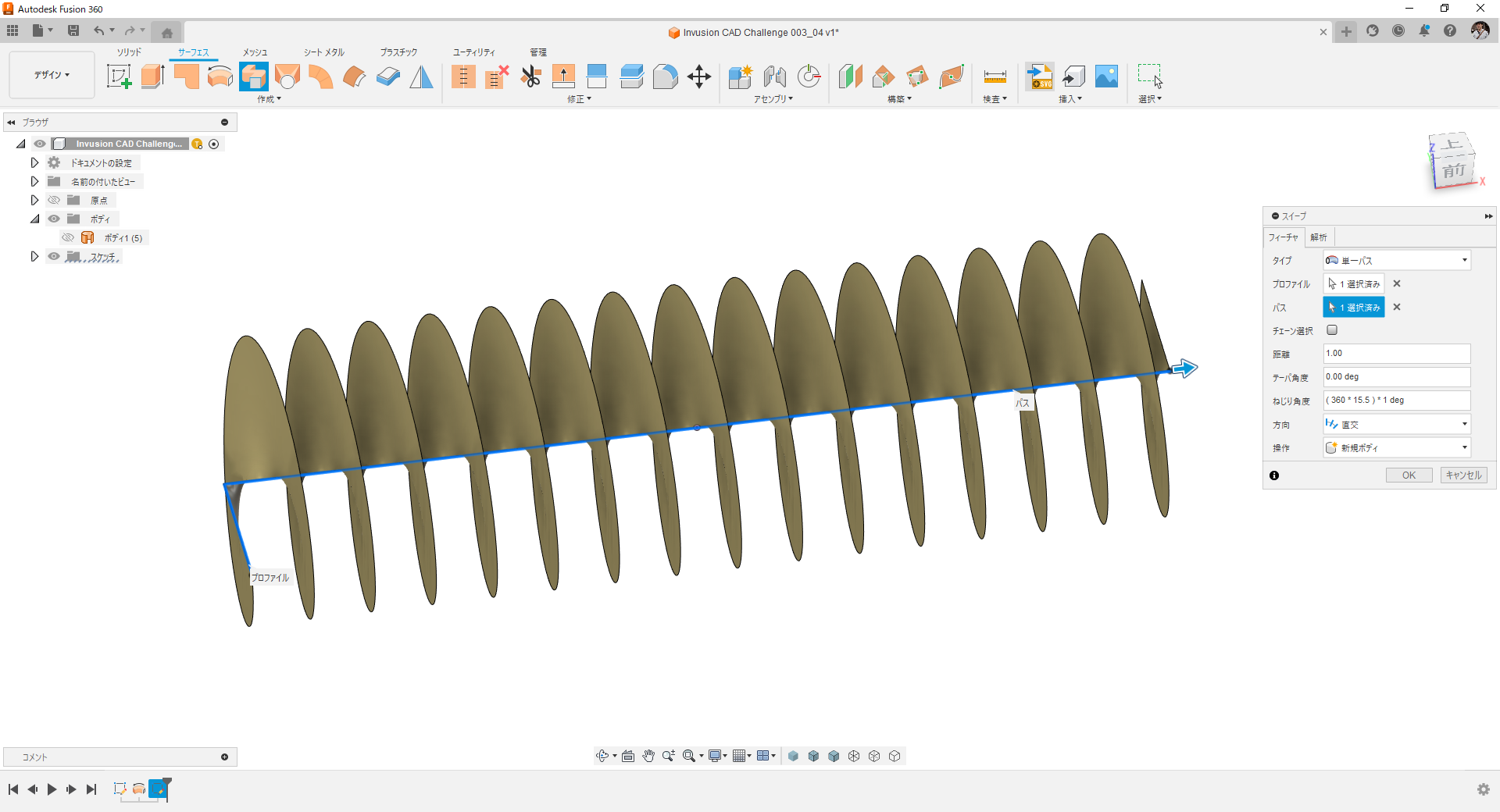

回転させながらスイープ。15.5回転させています。360°×15.5と入力。

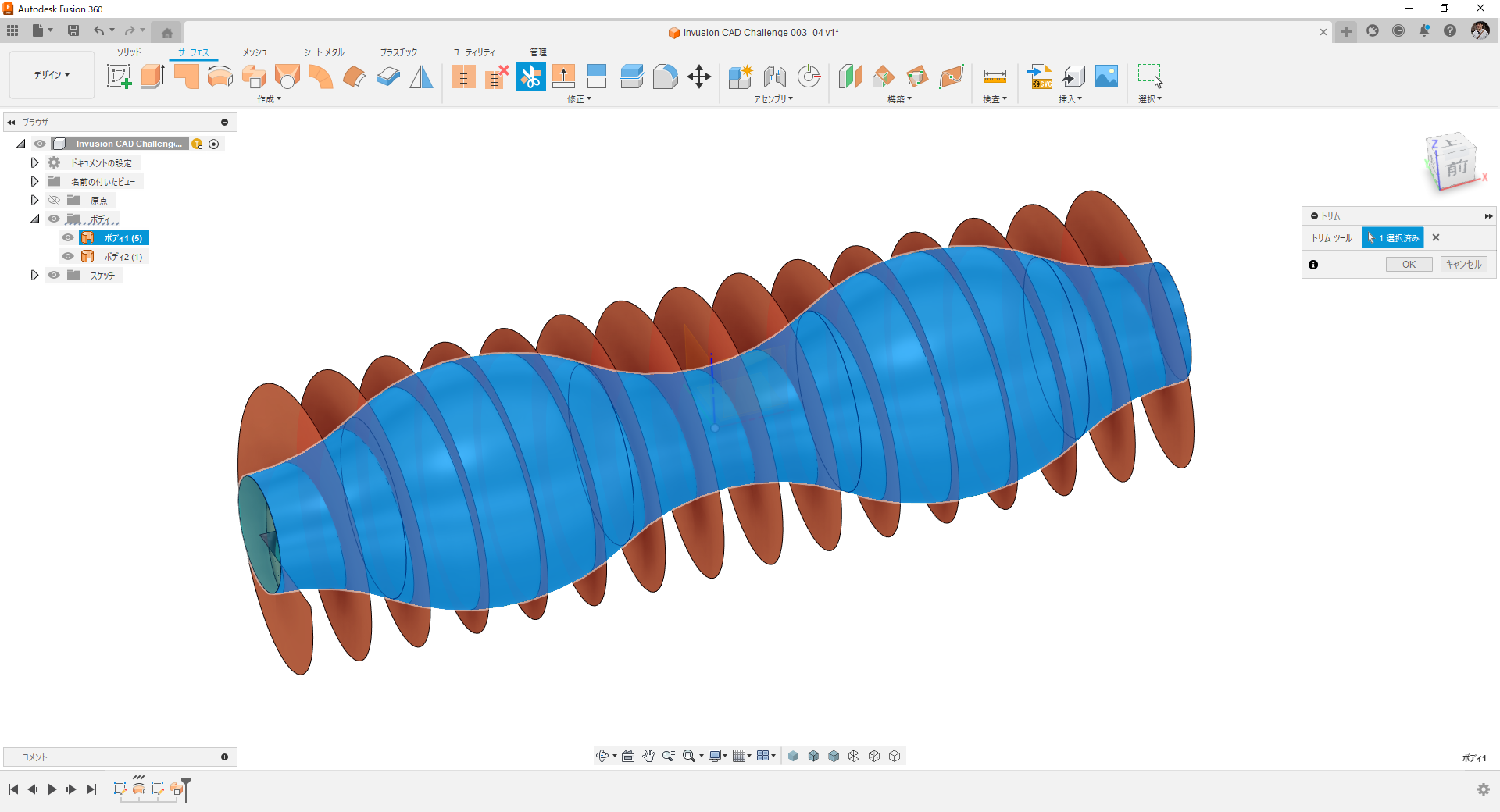

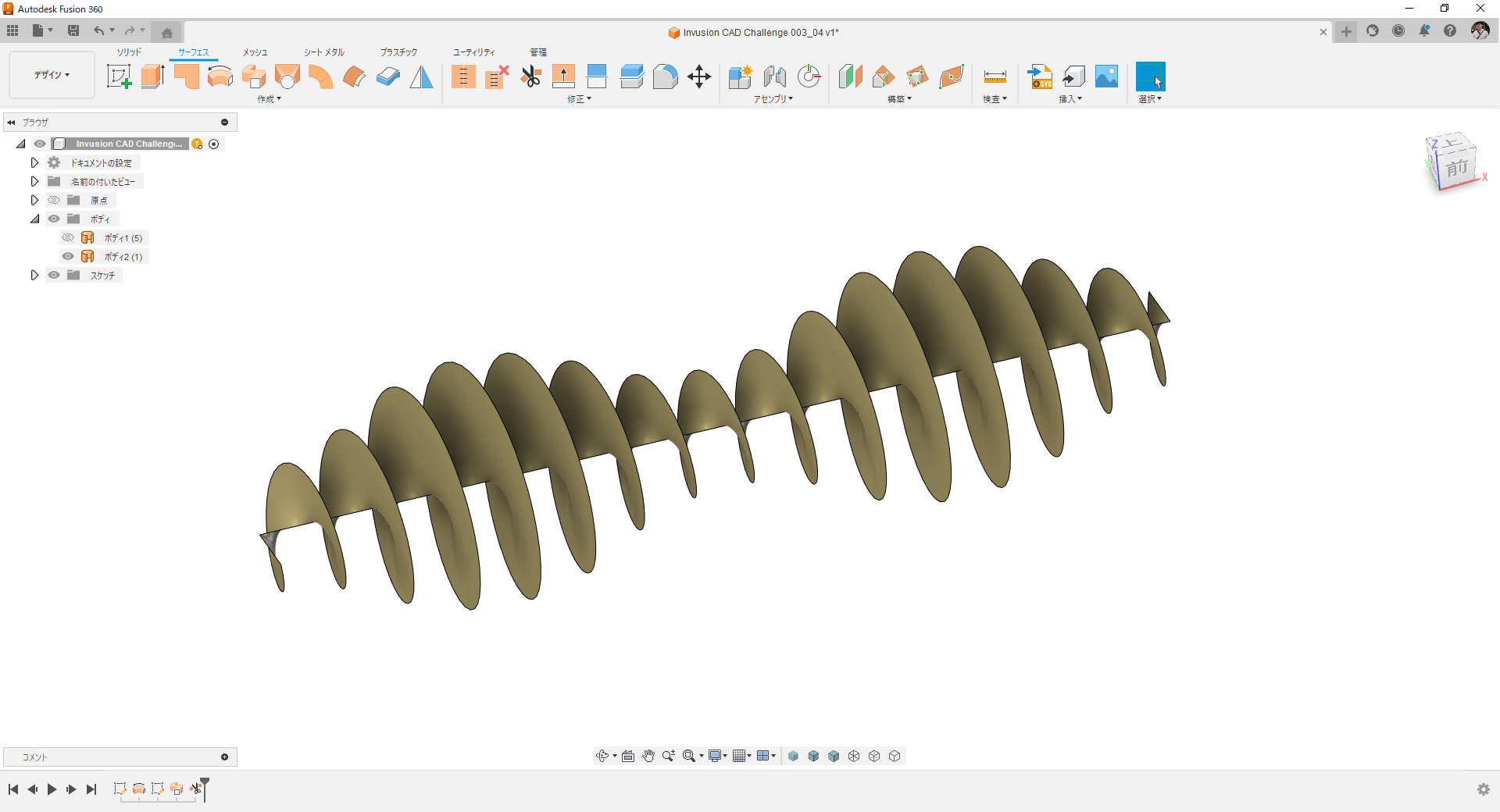

サーフェスで作った回転ボディをツールにして螺旋サーフェスをトリム。

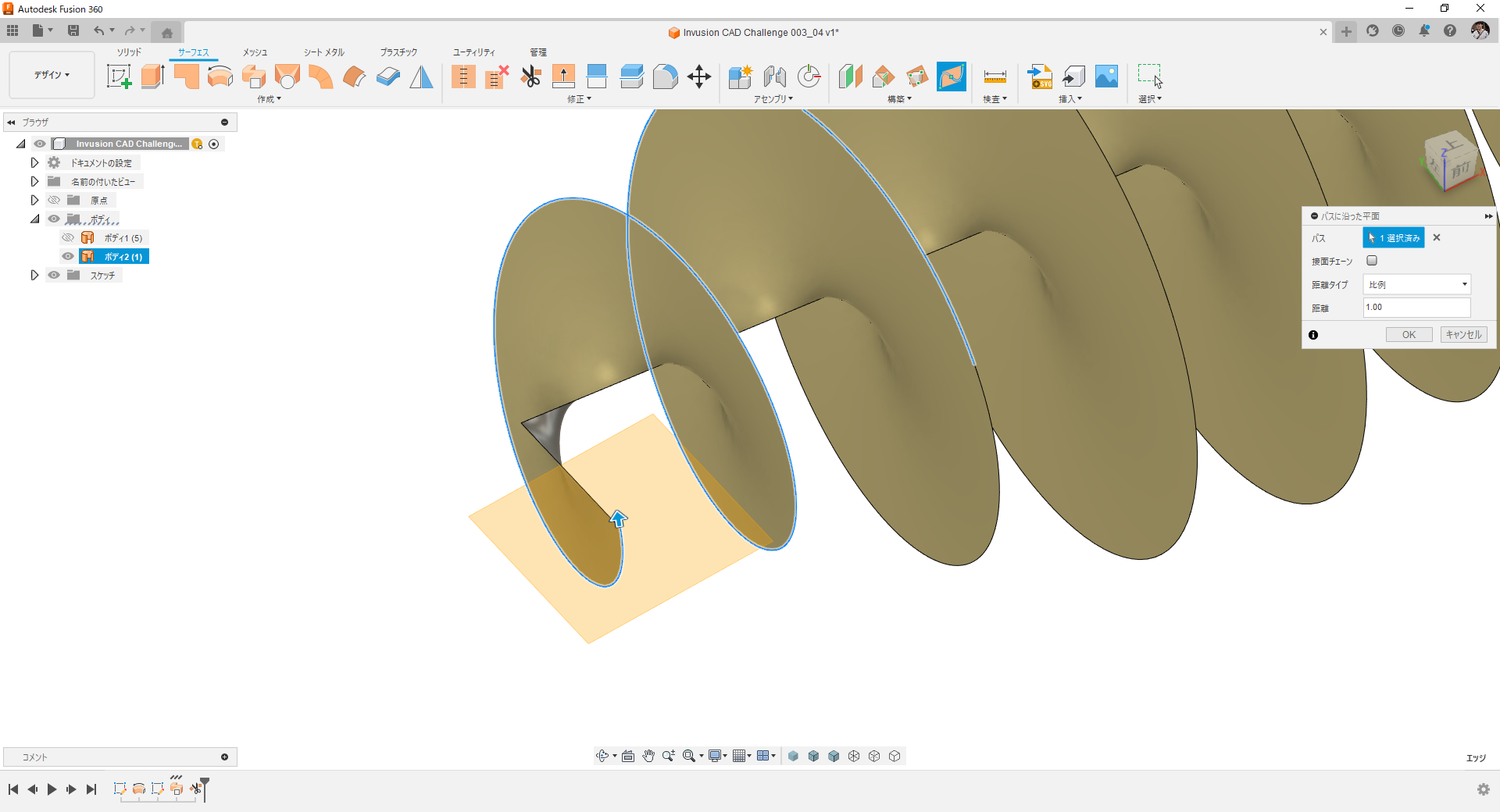

螺旋サーフェスのエッジに沿って構築平面を作成。

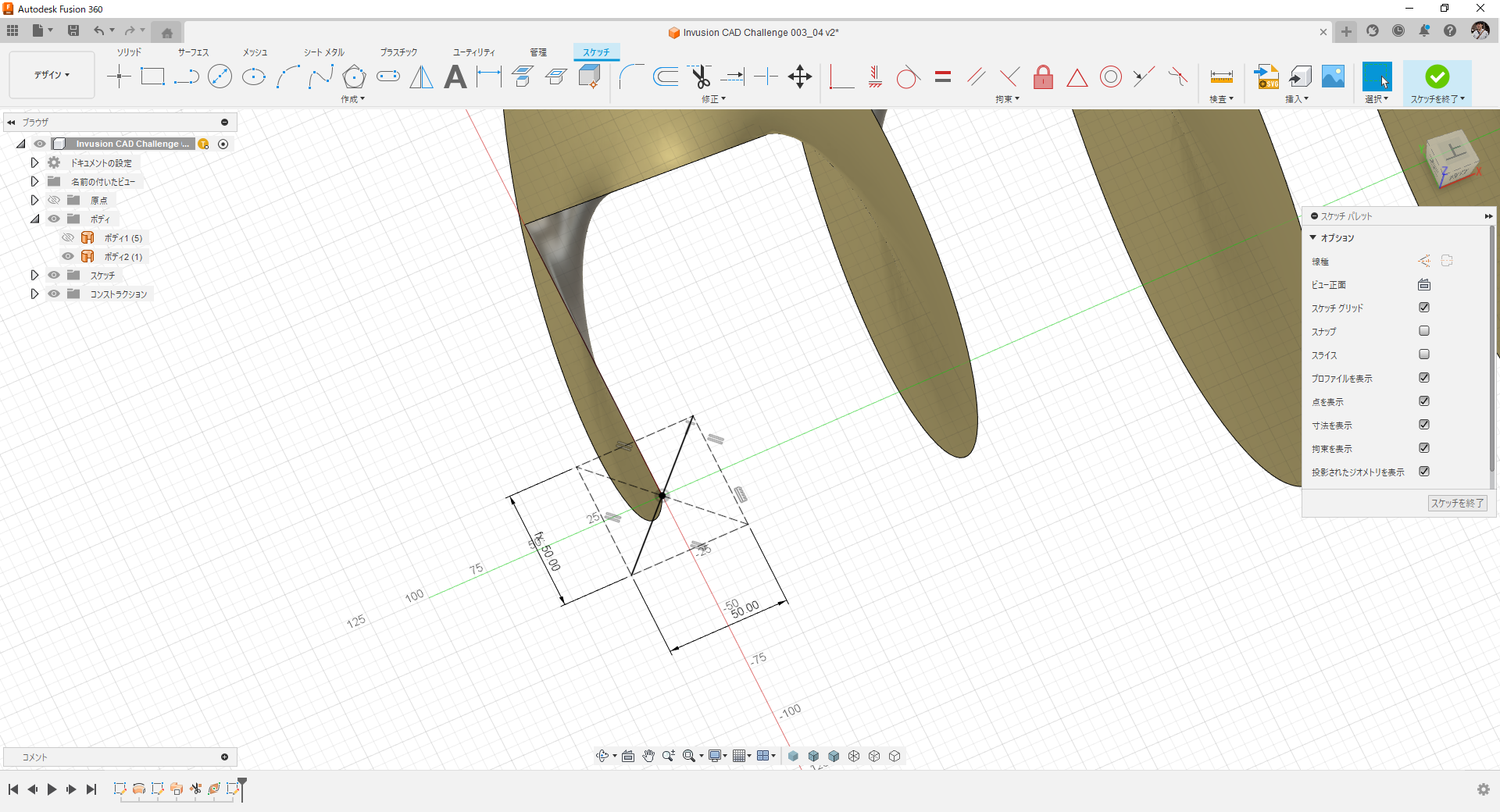

四角スケッチを描いて対角を結ぶ直線だけを実線にしておきます。

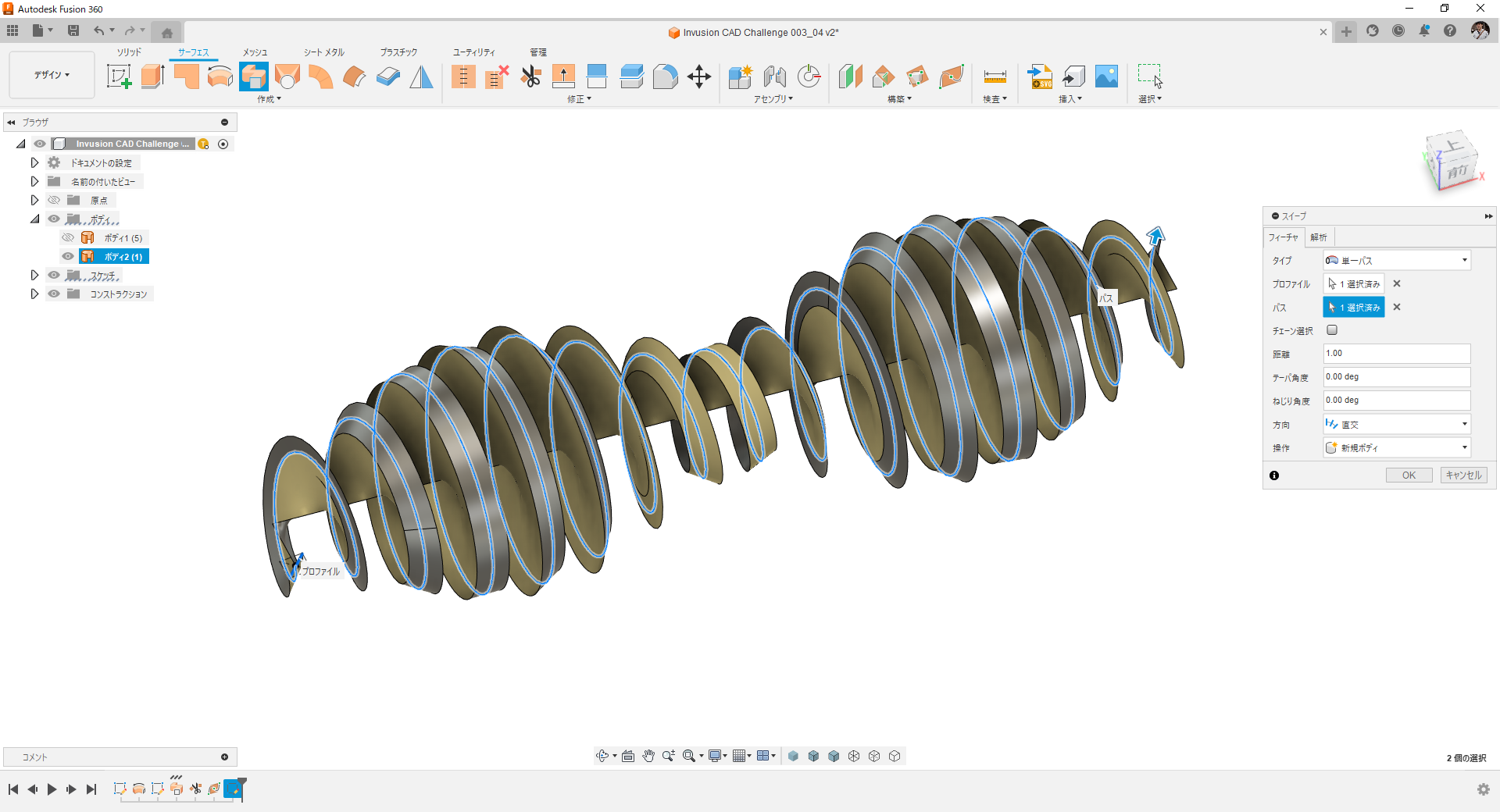

螺旋サーフェスのエッジに沿ってスイープ。

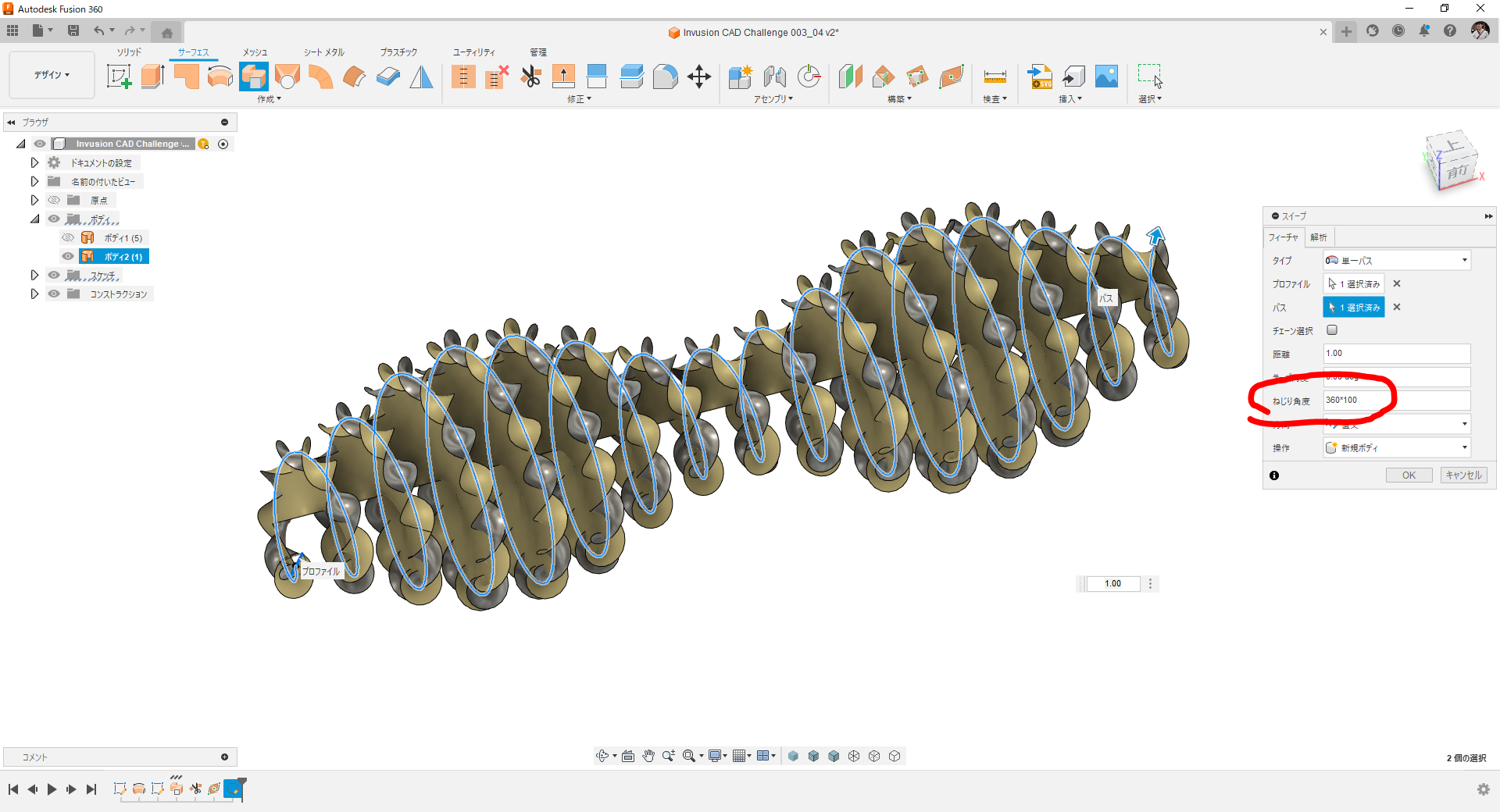

100回転ねじります。入力は360°×100。

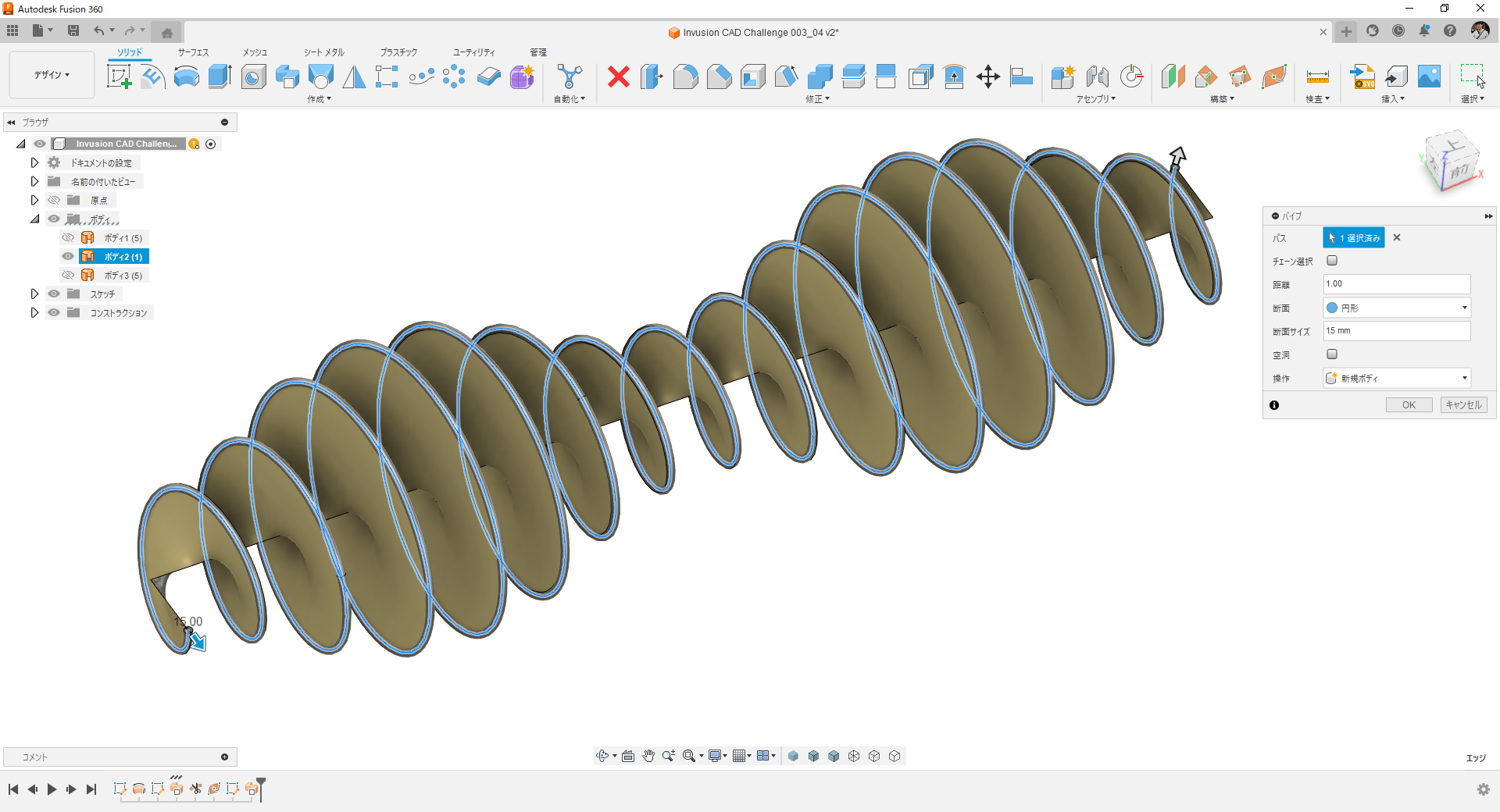

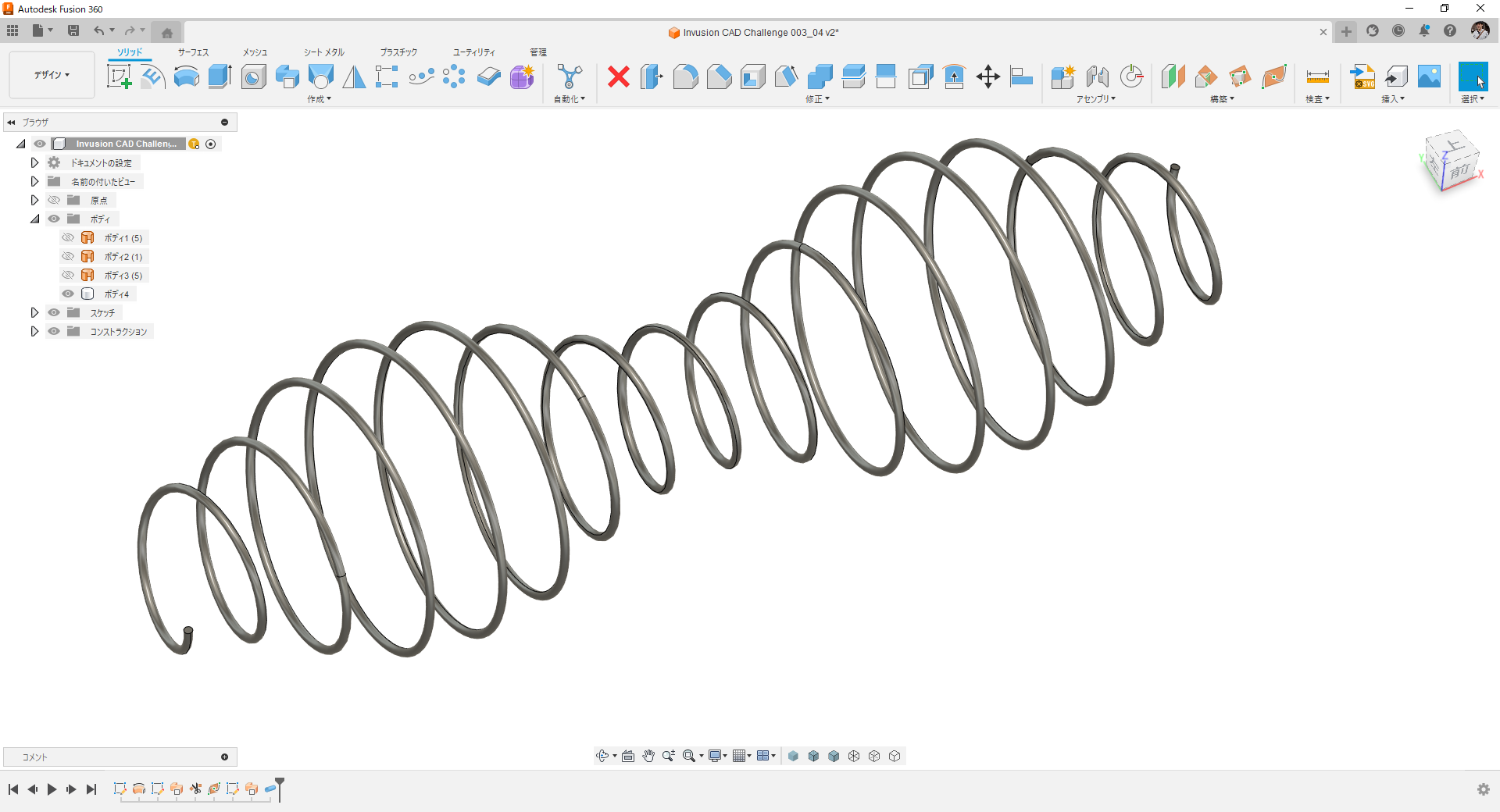

元の螺旋サーフェスのエッジに沿ってパイプコマンド。

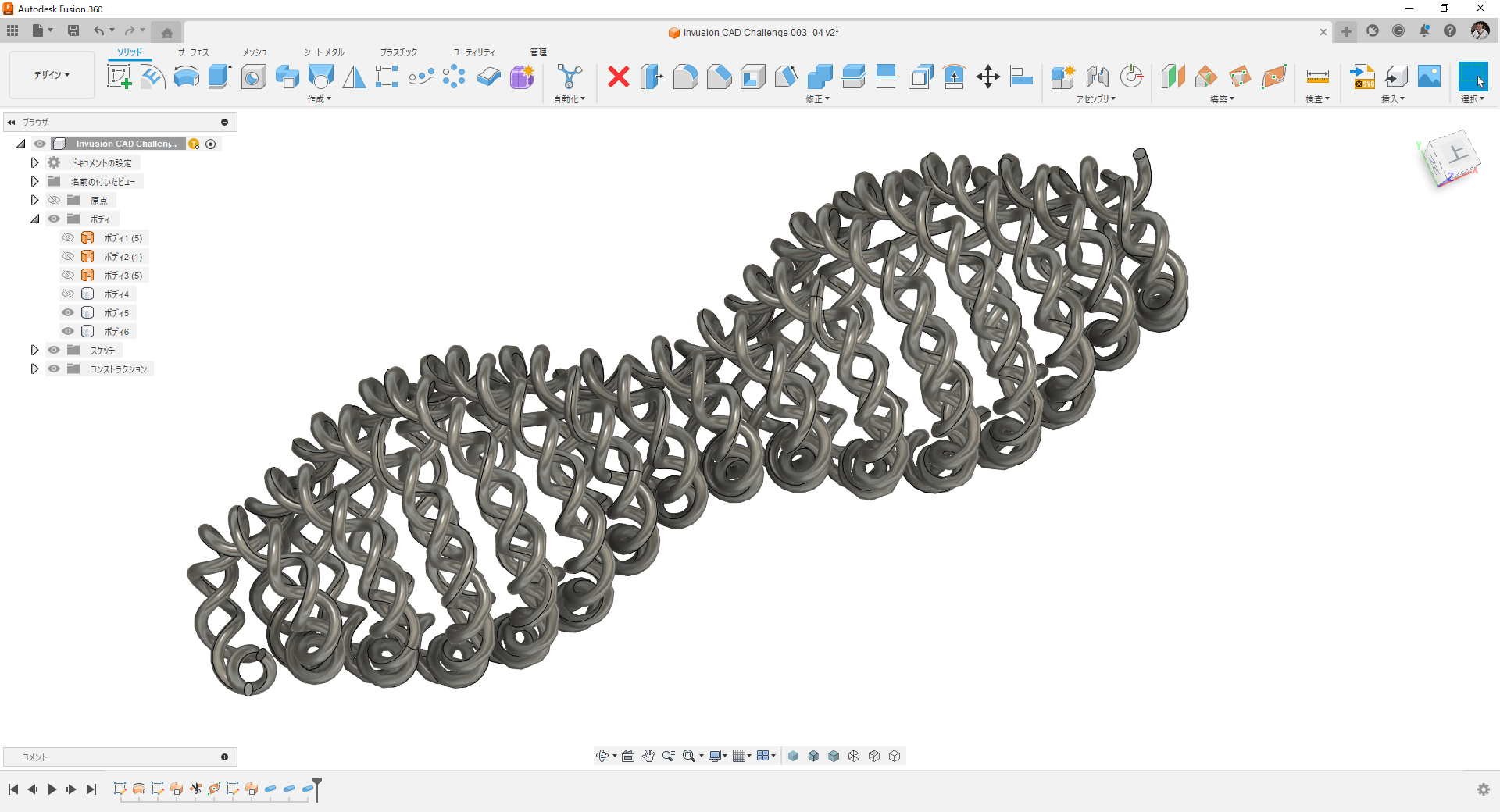

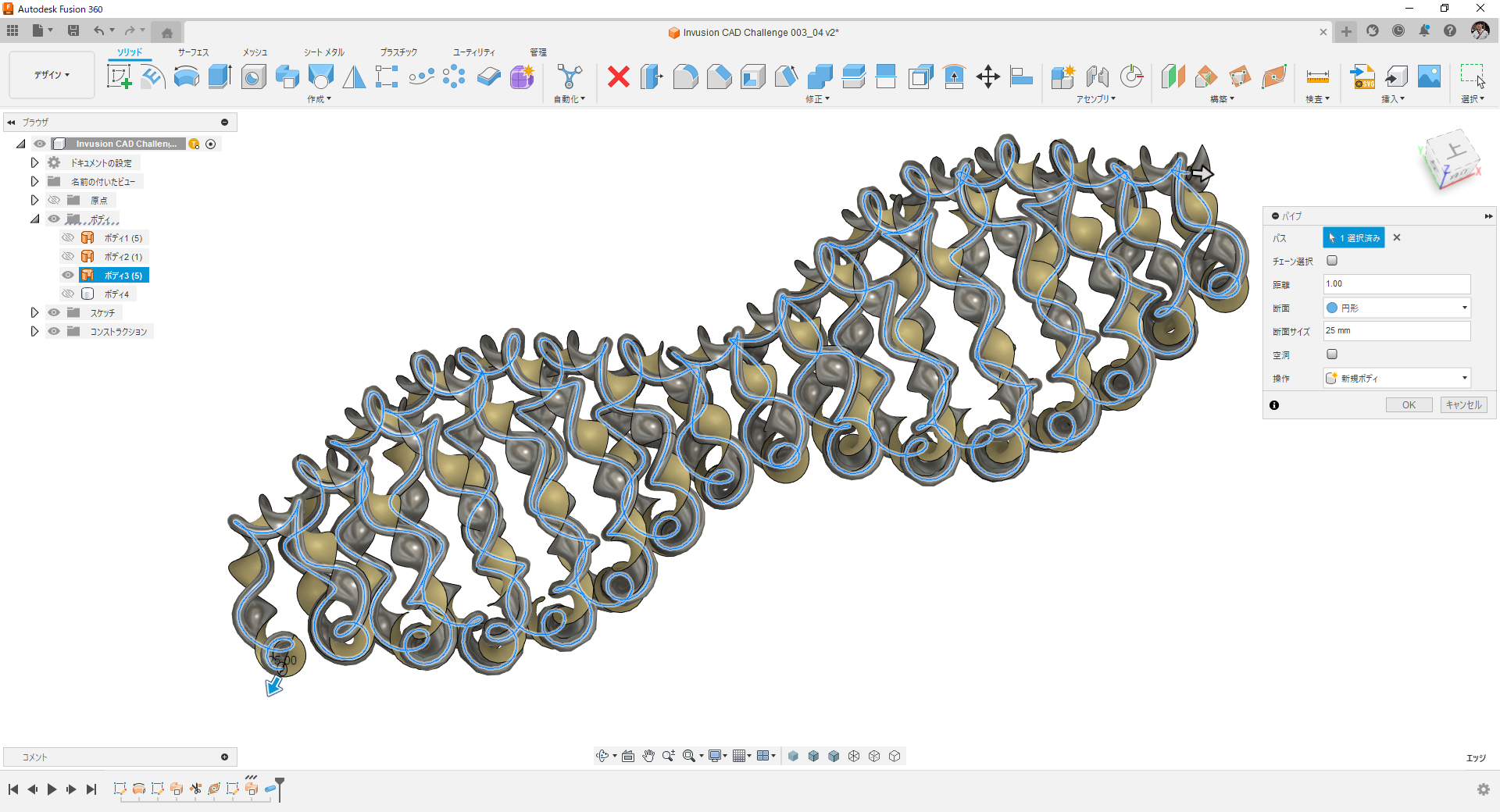

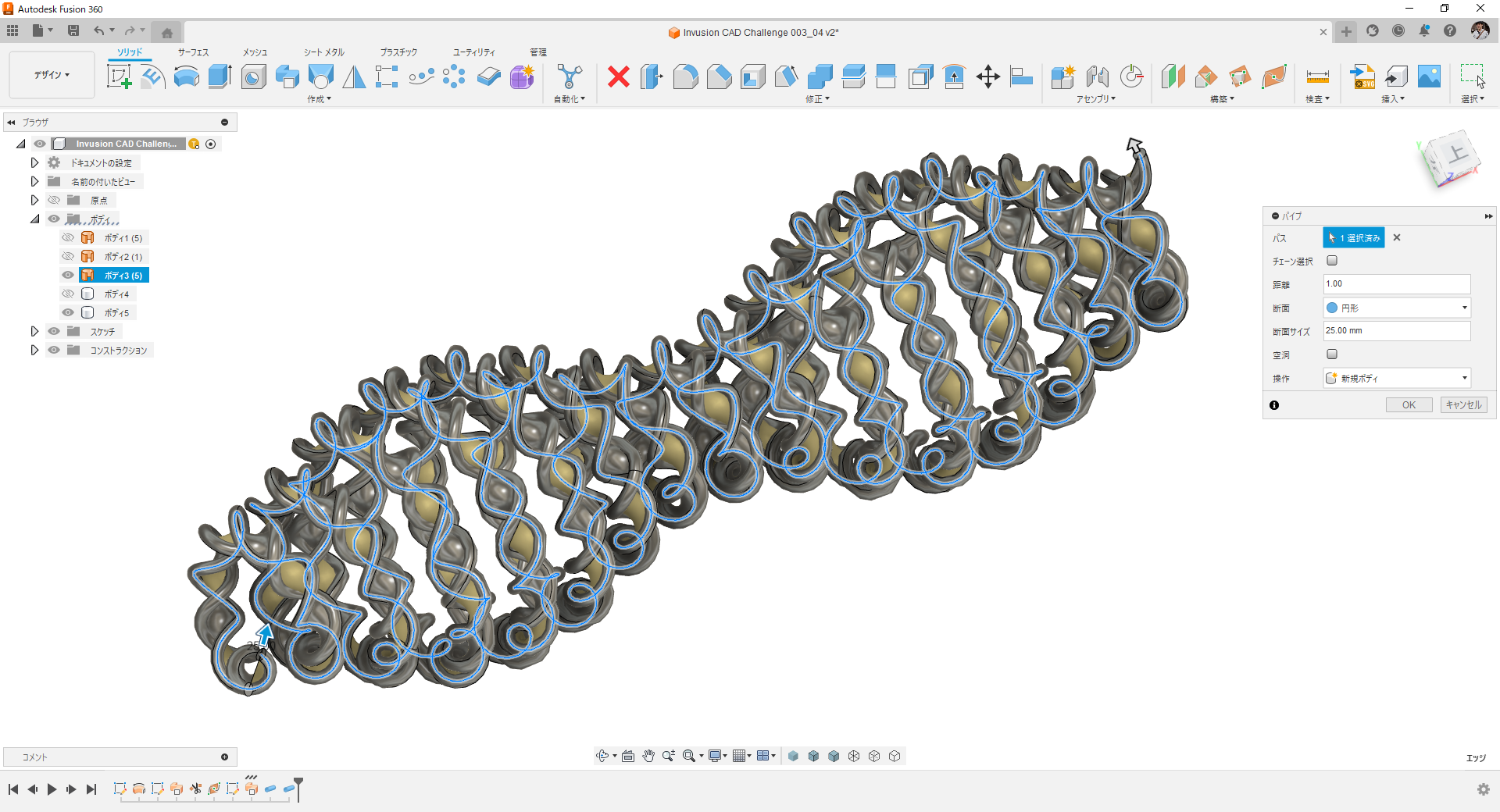

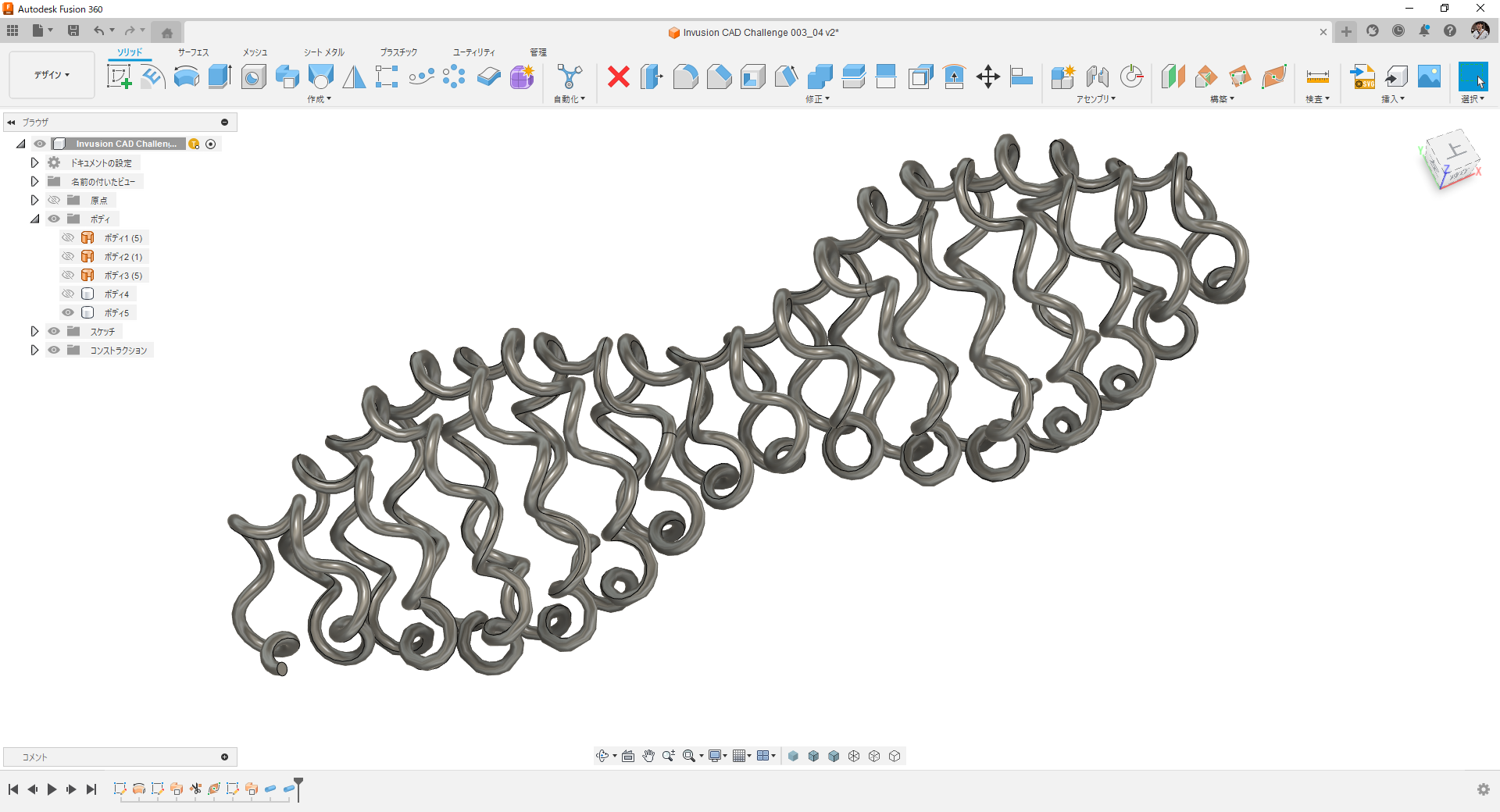

100回転させた螺旋サーフェスのエッジに沿って同じくパイプコマンド実施。

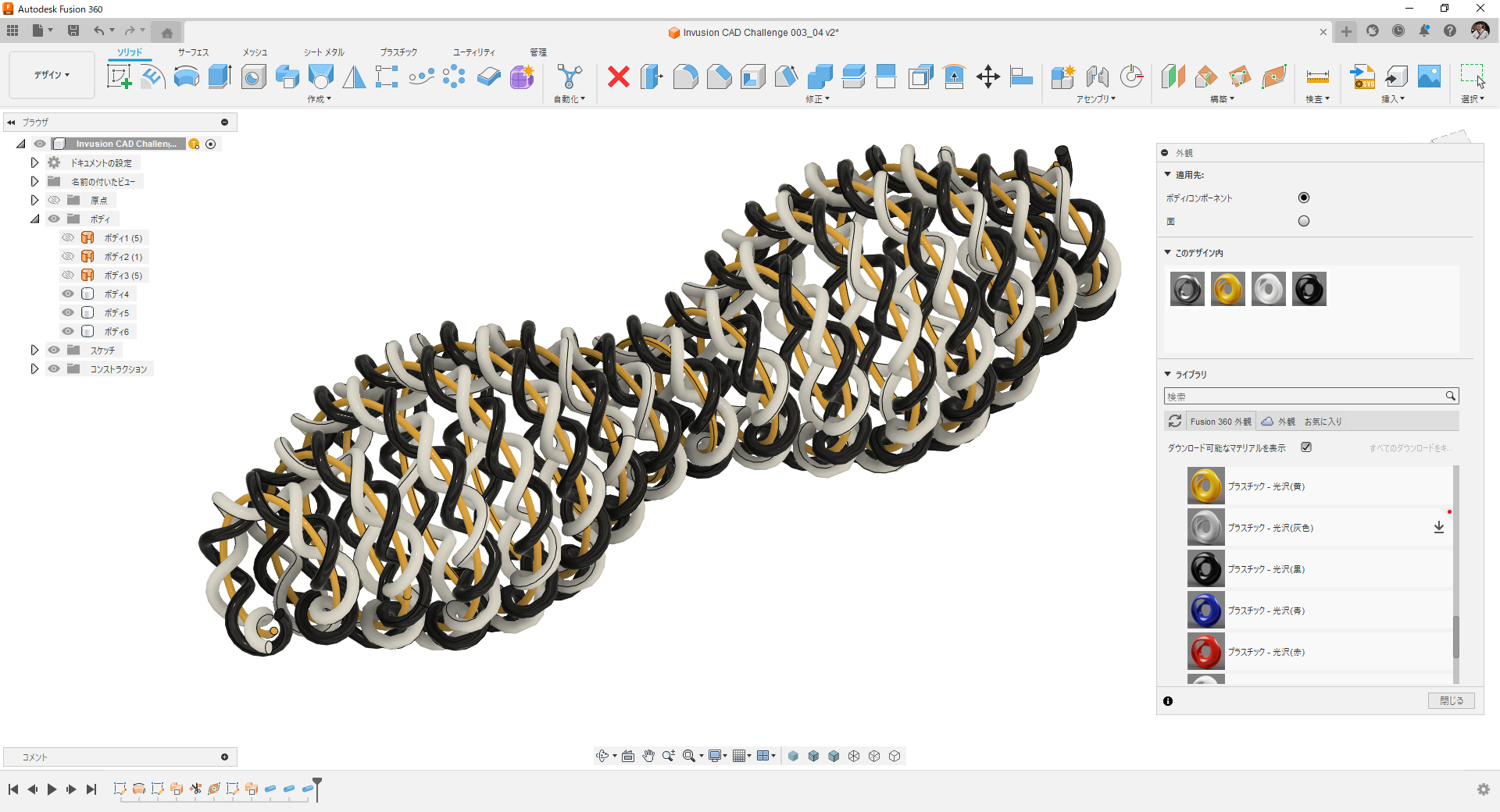

色を付けて完成です。



詳細は動画で。





3D-CAD:Autodesk Fusion360
