円筒面に溝を彫る
- adachitech7
- 2023年7月23日
- 読了時間: 1分
[Fusion360 Tips]
円筒面に溝を彫る方法です。サーフェスの押出しで円筒面に沿った面を作りカーブしたエッジを利用してパイプを作ります。作ったパイプをツールにして円筒面との間に結合切り取りを適用します。

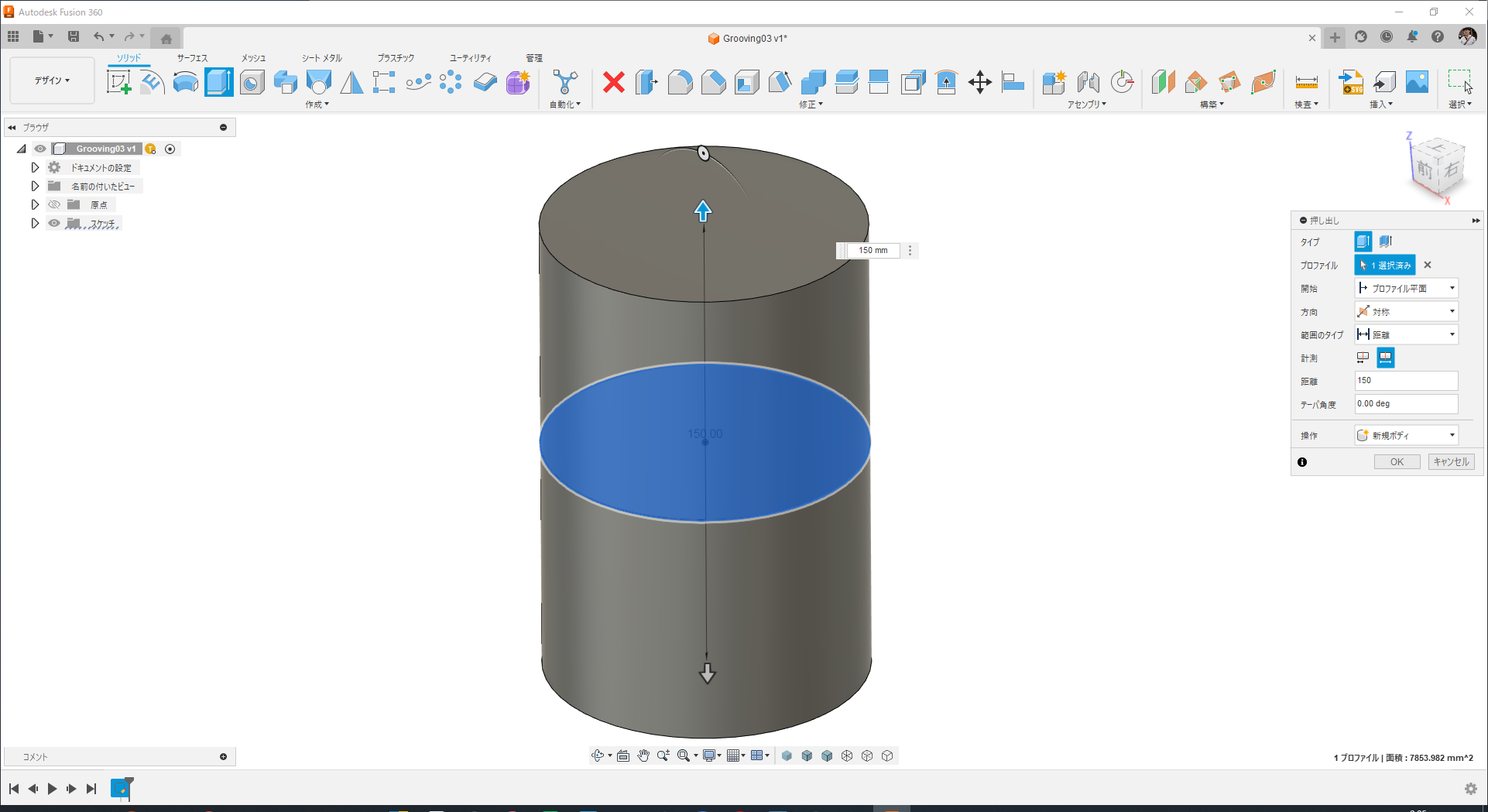

スケッチを押し出して円筒ボディを作成。

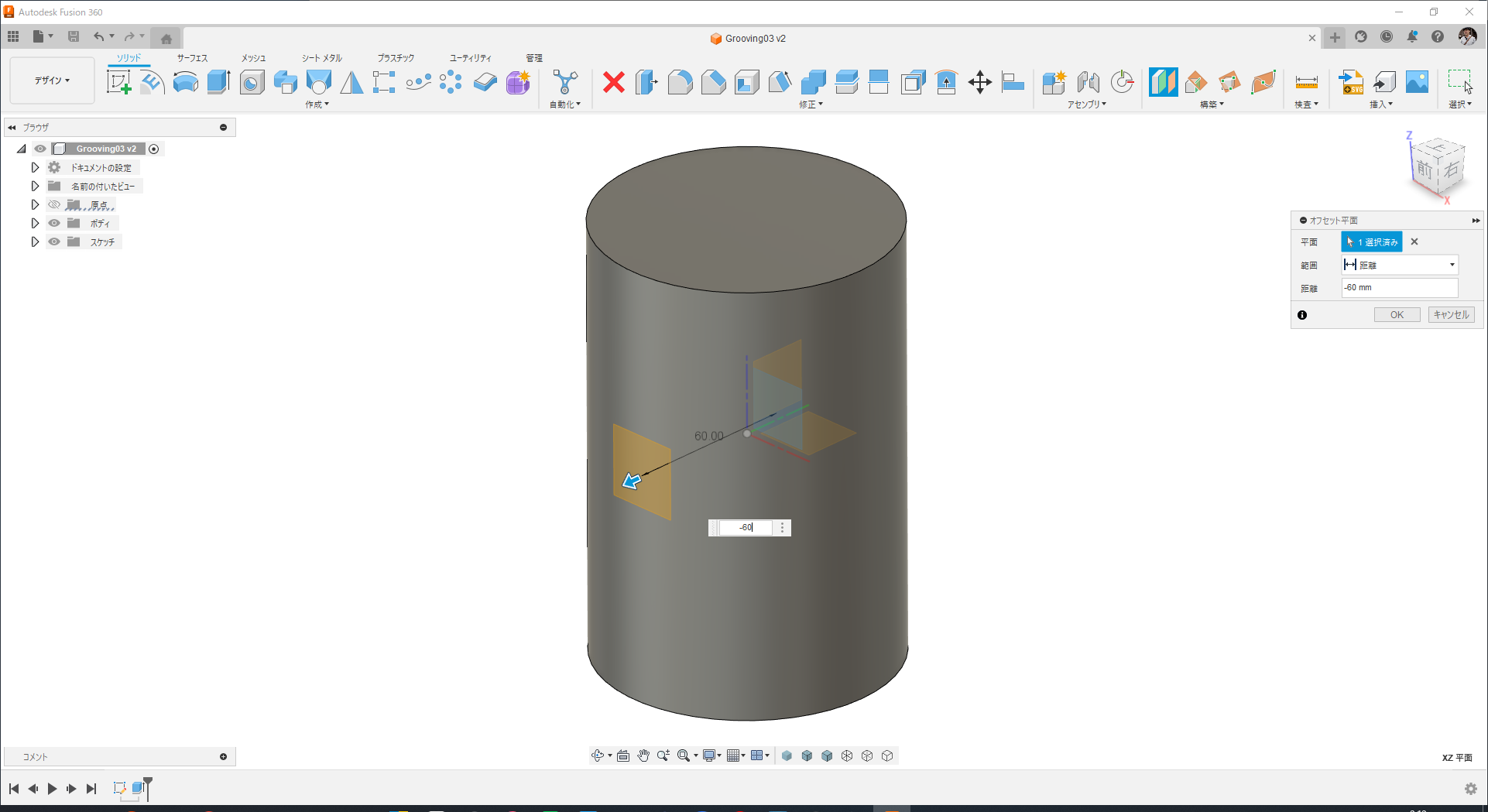

XZ面をオフセット。

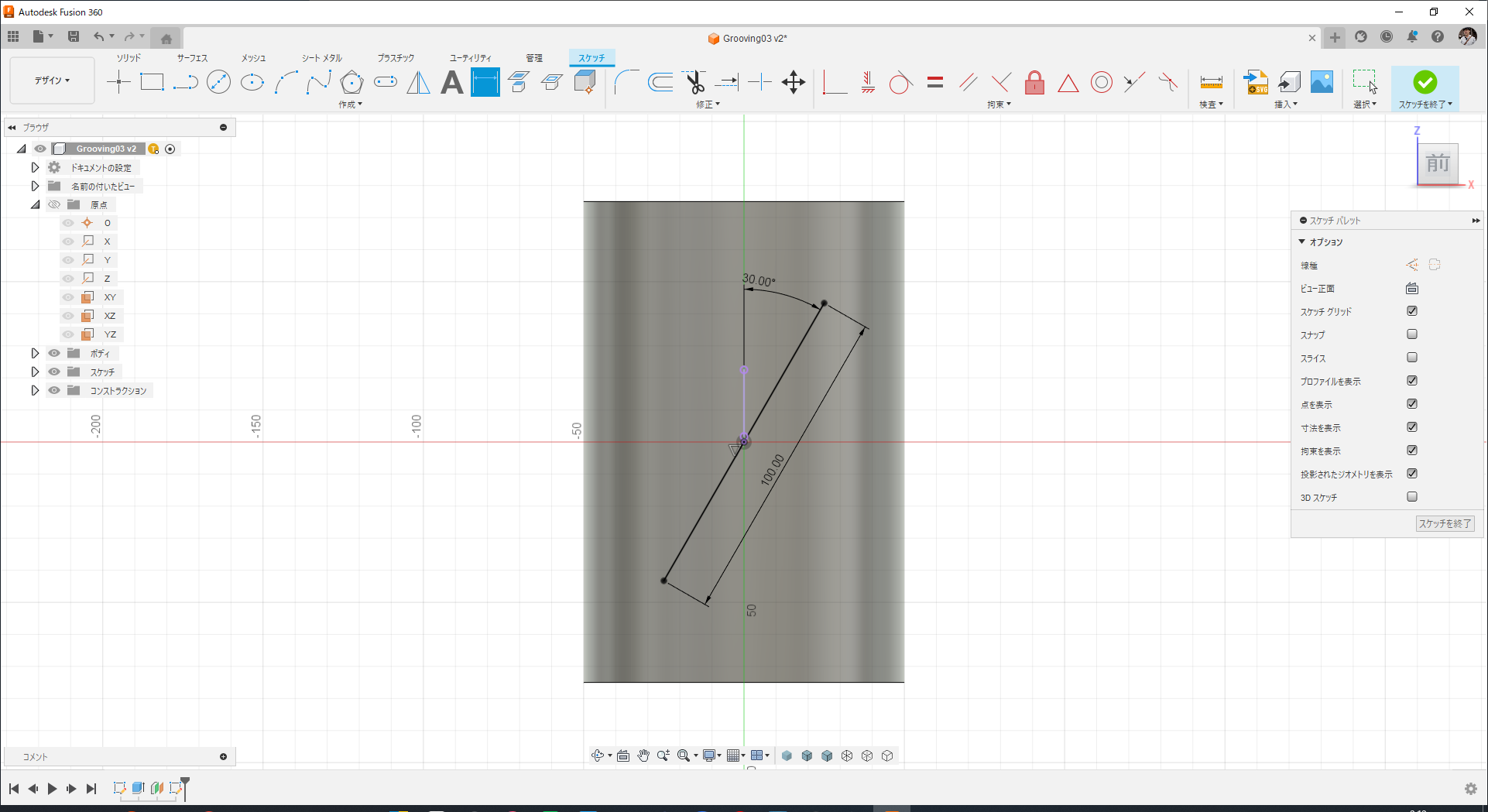

オフセット平面にスケッチ作成。

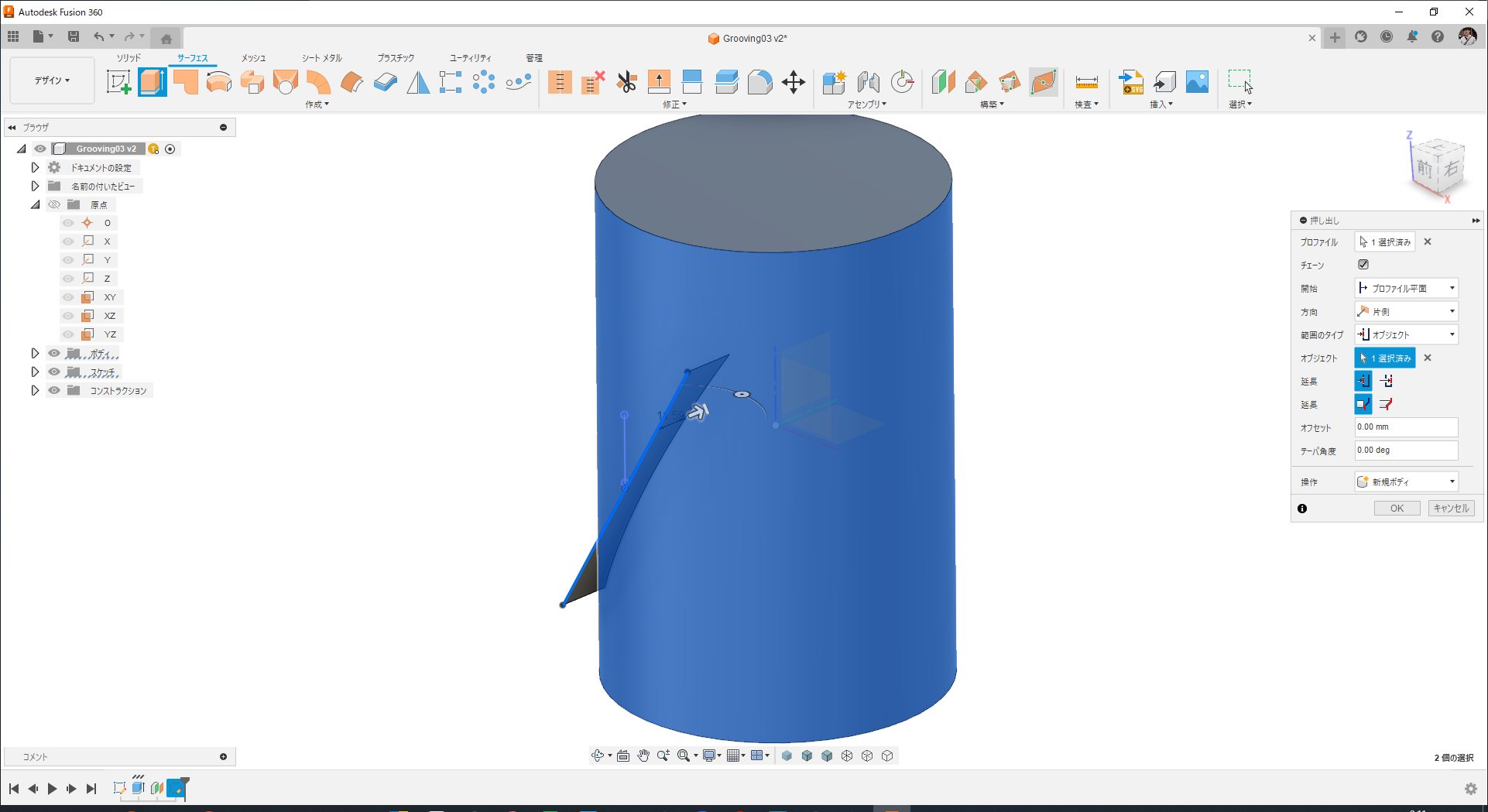

サーフェスの押出して直線プロファイルを円筒面まで押し出し。

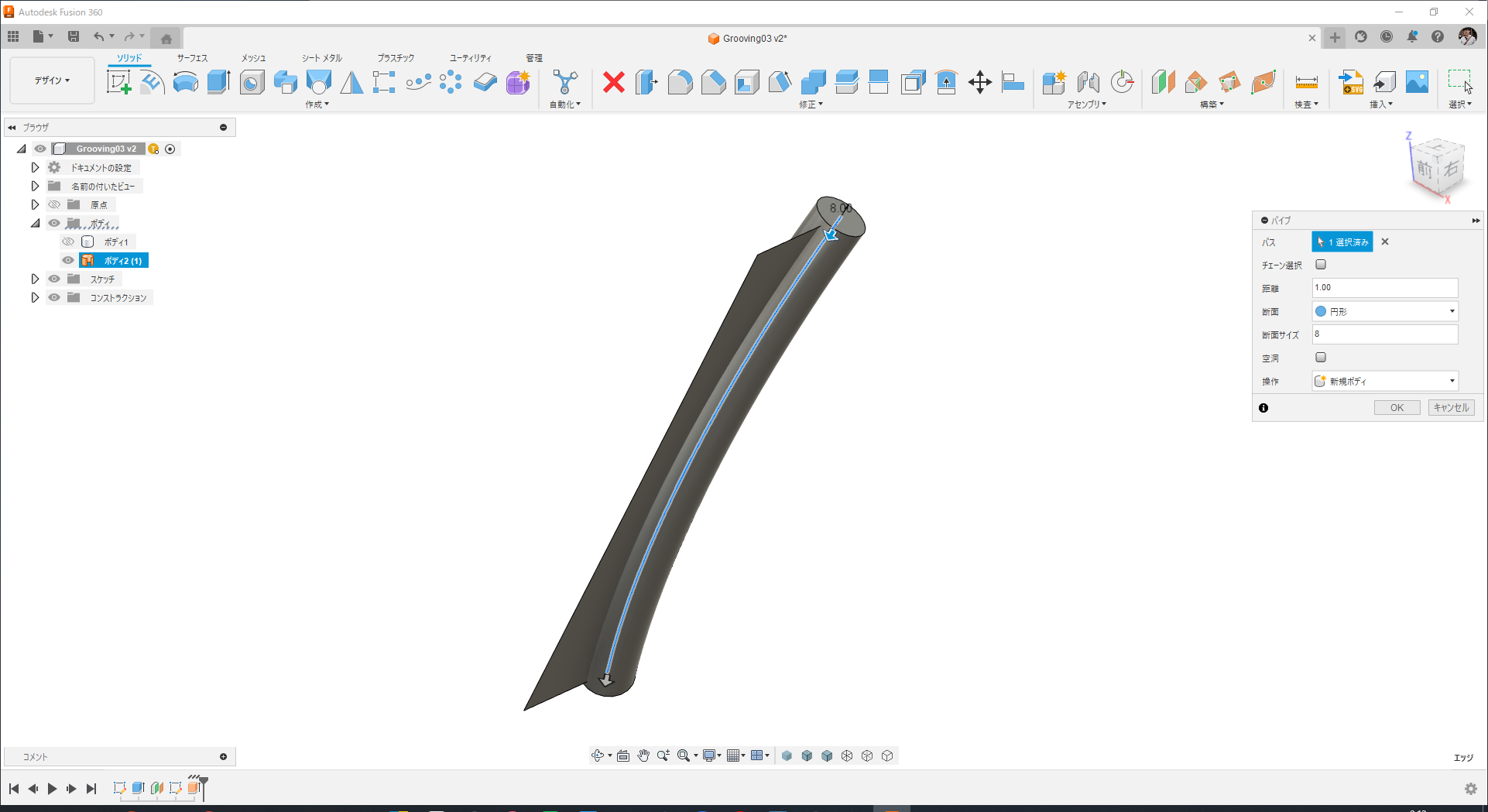

カーブしたエッジを使ってパイプコマンドでパイプボディを作成。

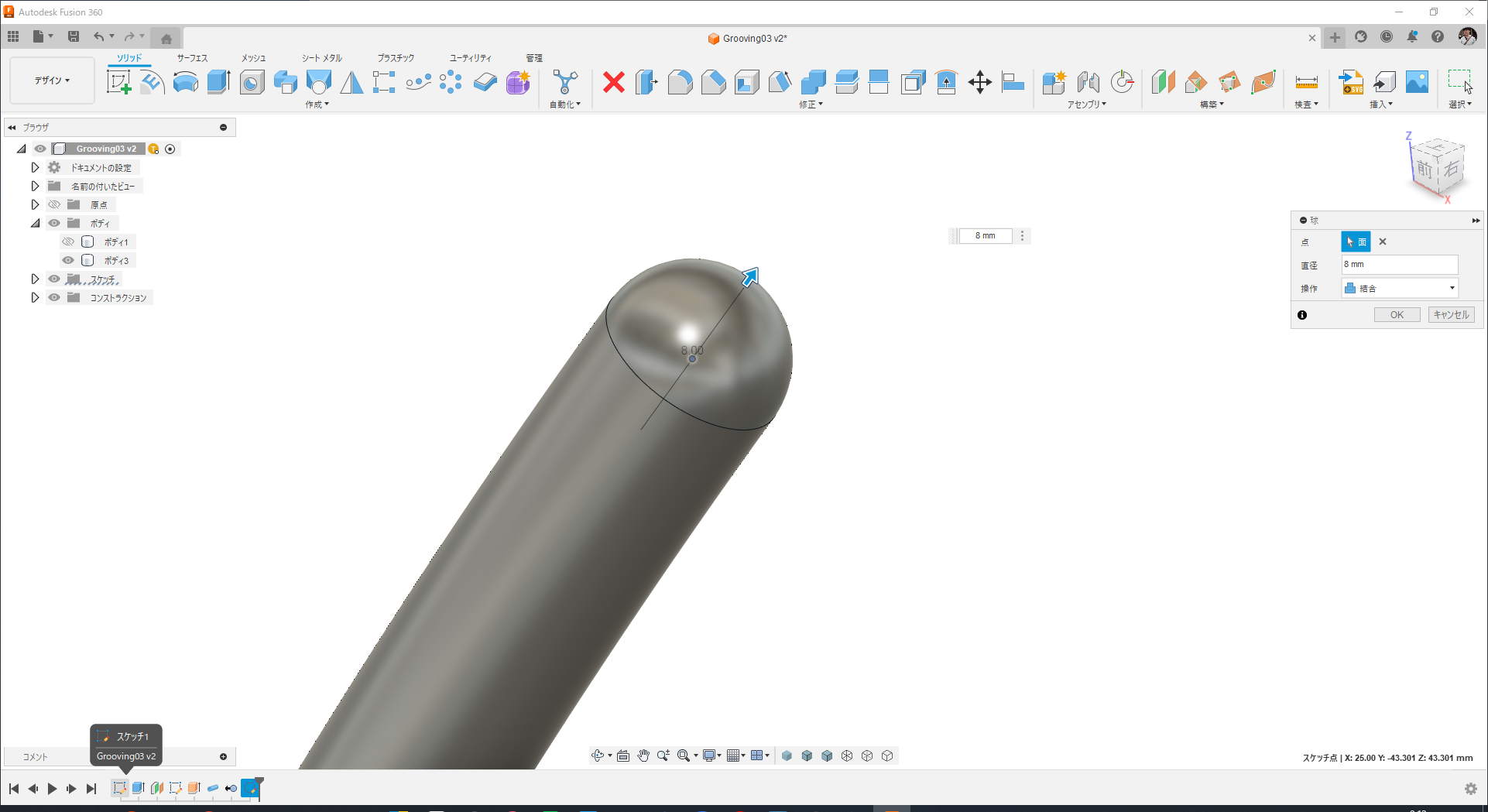

両端に球を配置、結合。

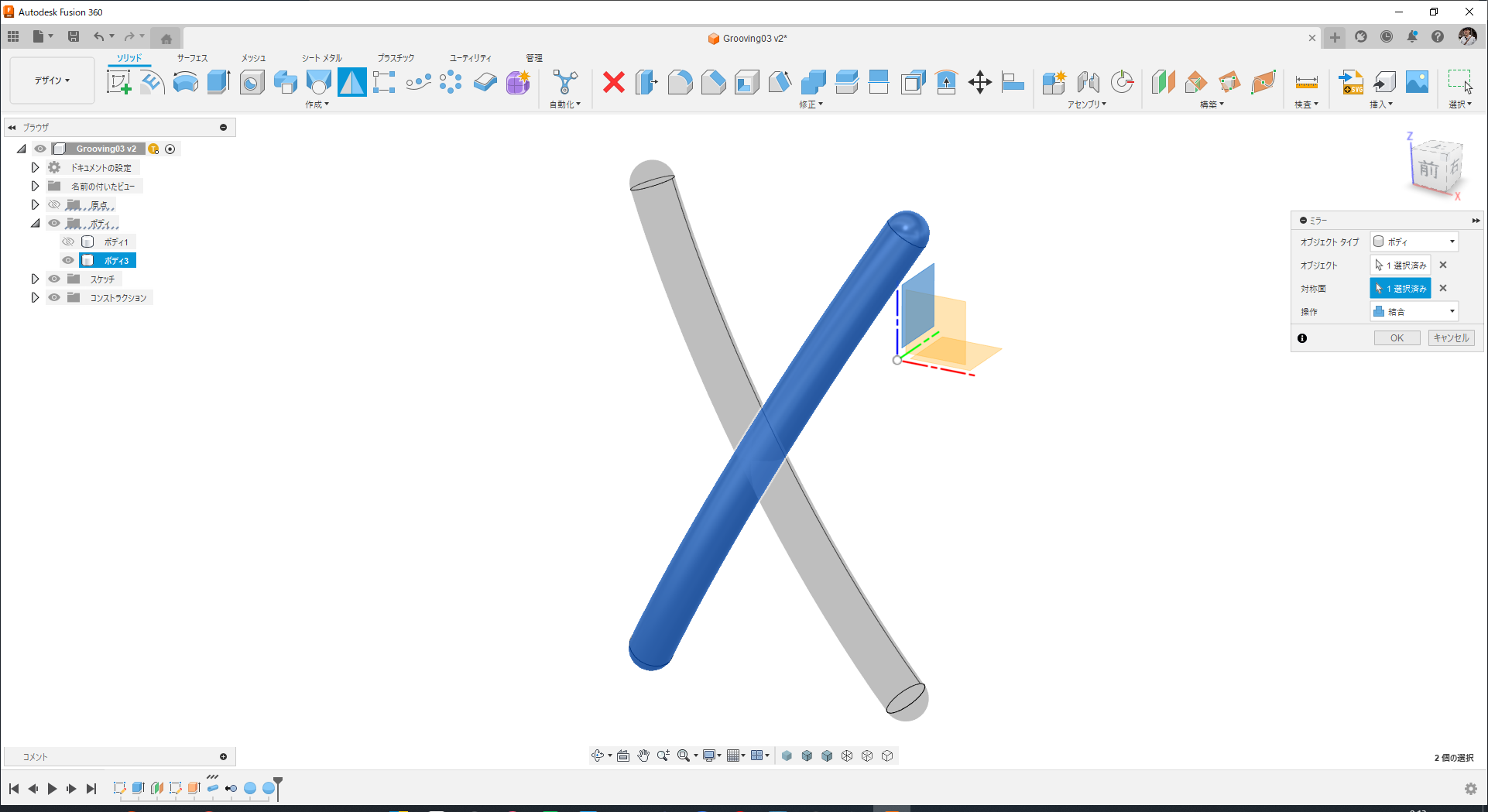

ミラーコピー、結合。

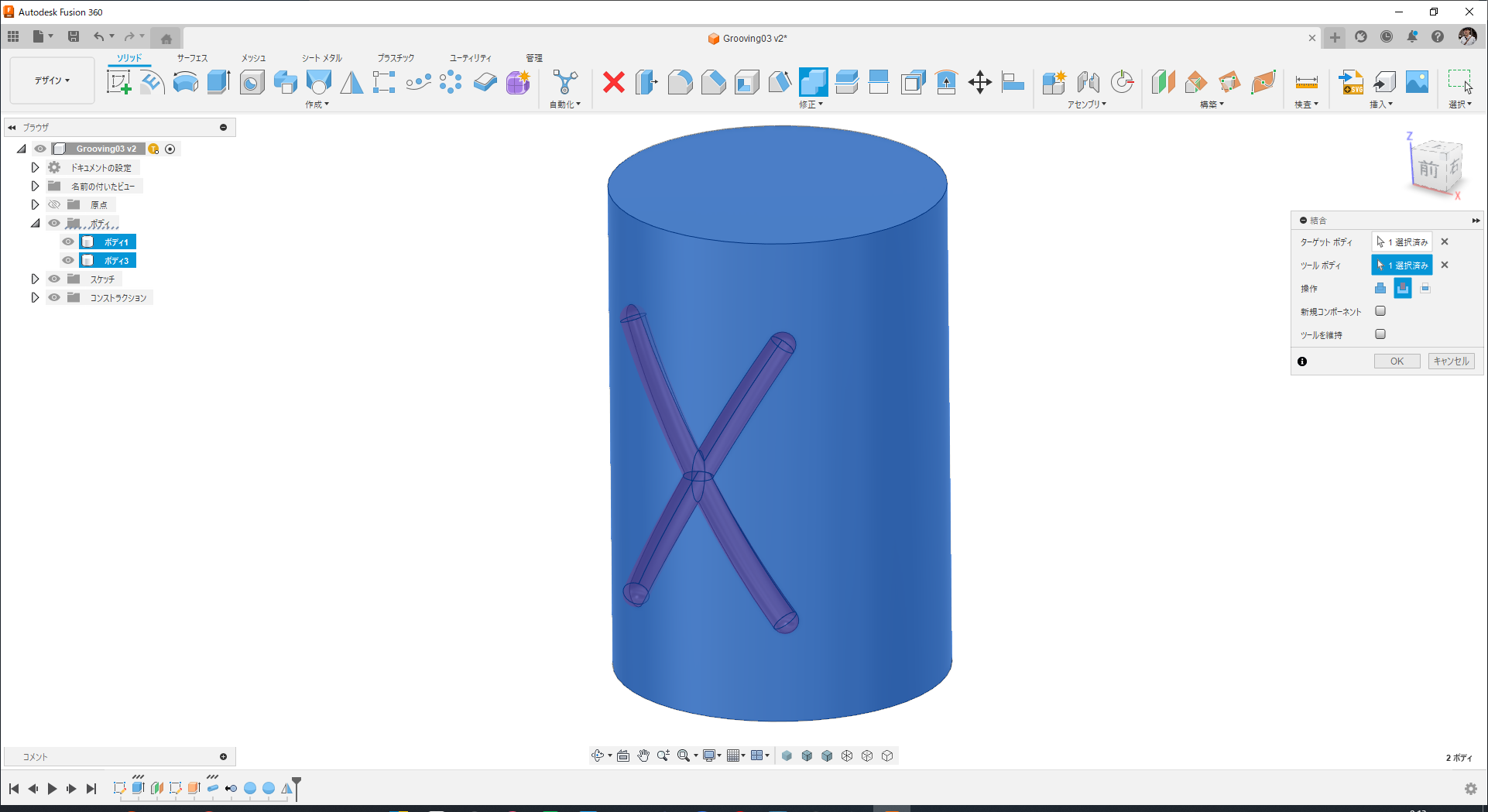

パイプボディで円筒ボディを切り取り。

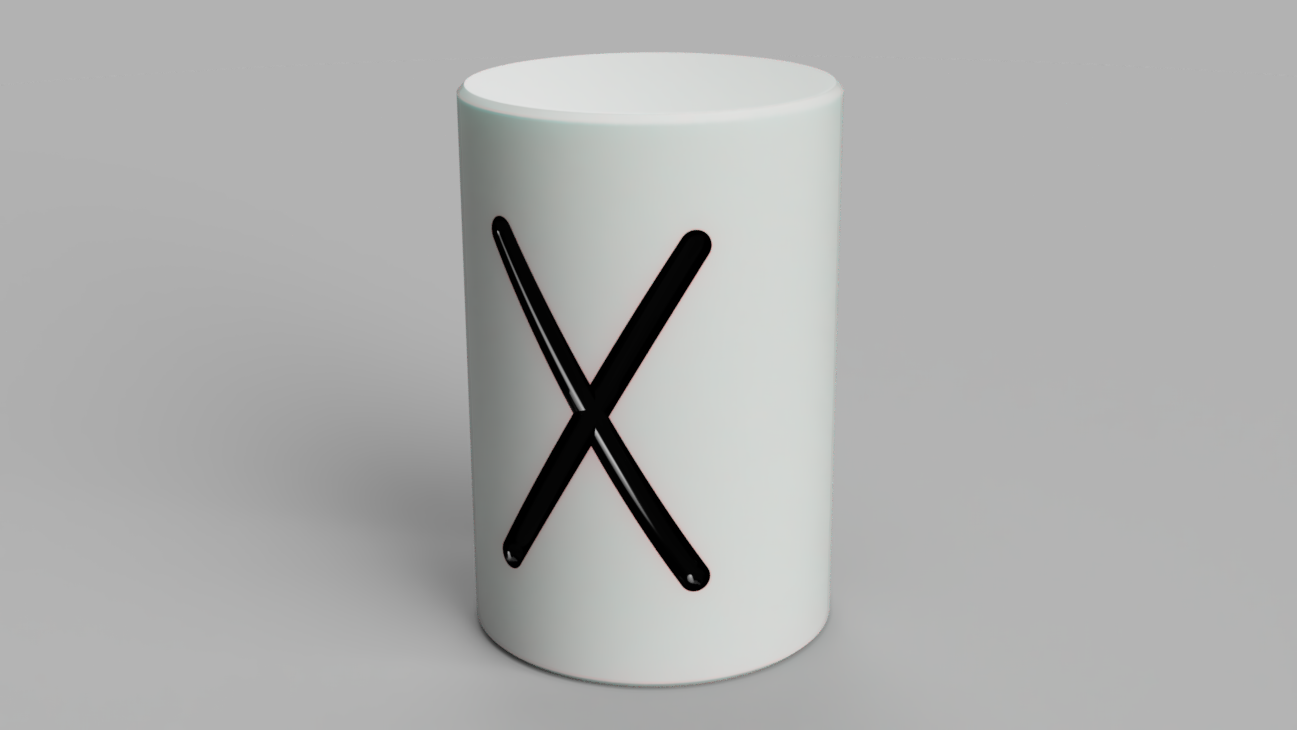

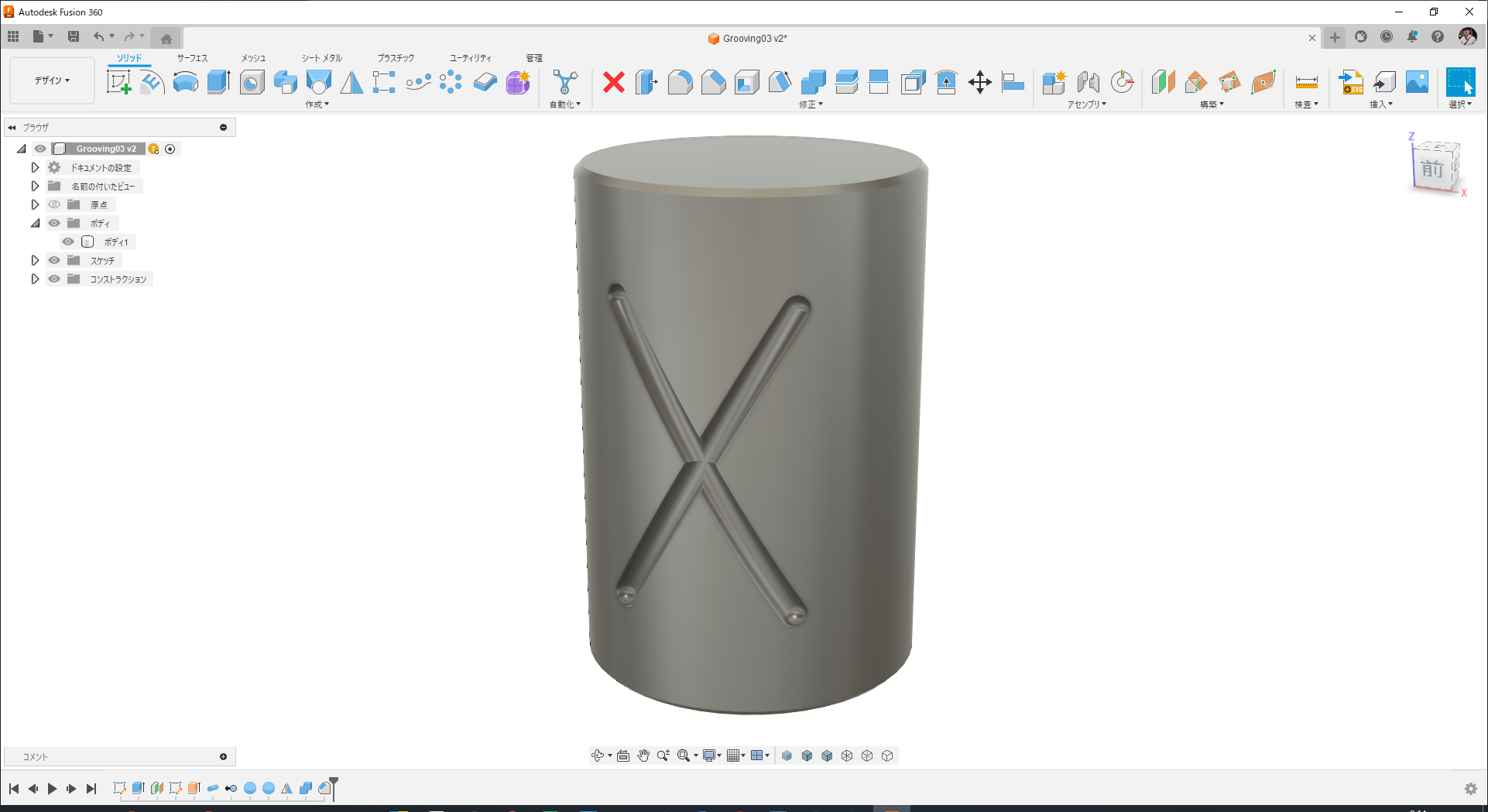

完成です。
具体的な操作は動画でご確認ください。
3D-CAD：Autodesk Fusion360
