12角形リング
- adachitech7
- 2023年10月13日
- 読了時間: 1分
[Fusion360 Tips]
12角形のリングを作りました。断面は6角形でねじりながら繋がるようにしています。傾斜平面の作り方とロフトとロフトの頂点のつなぎ方を参考にしてください。

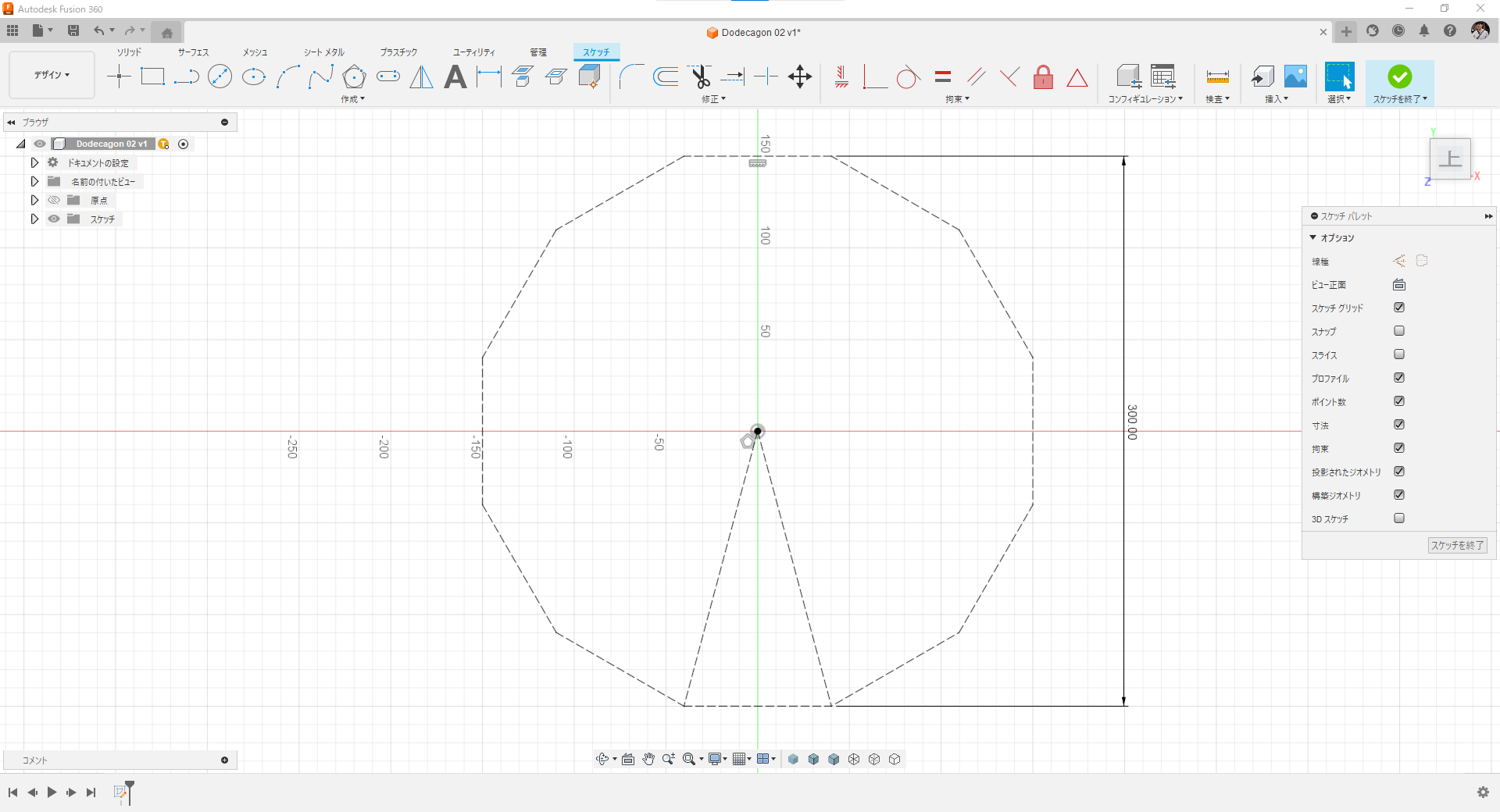

12角形をスケッチ。

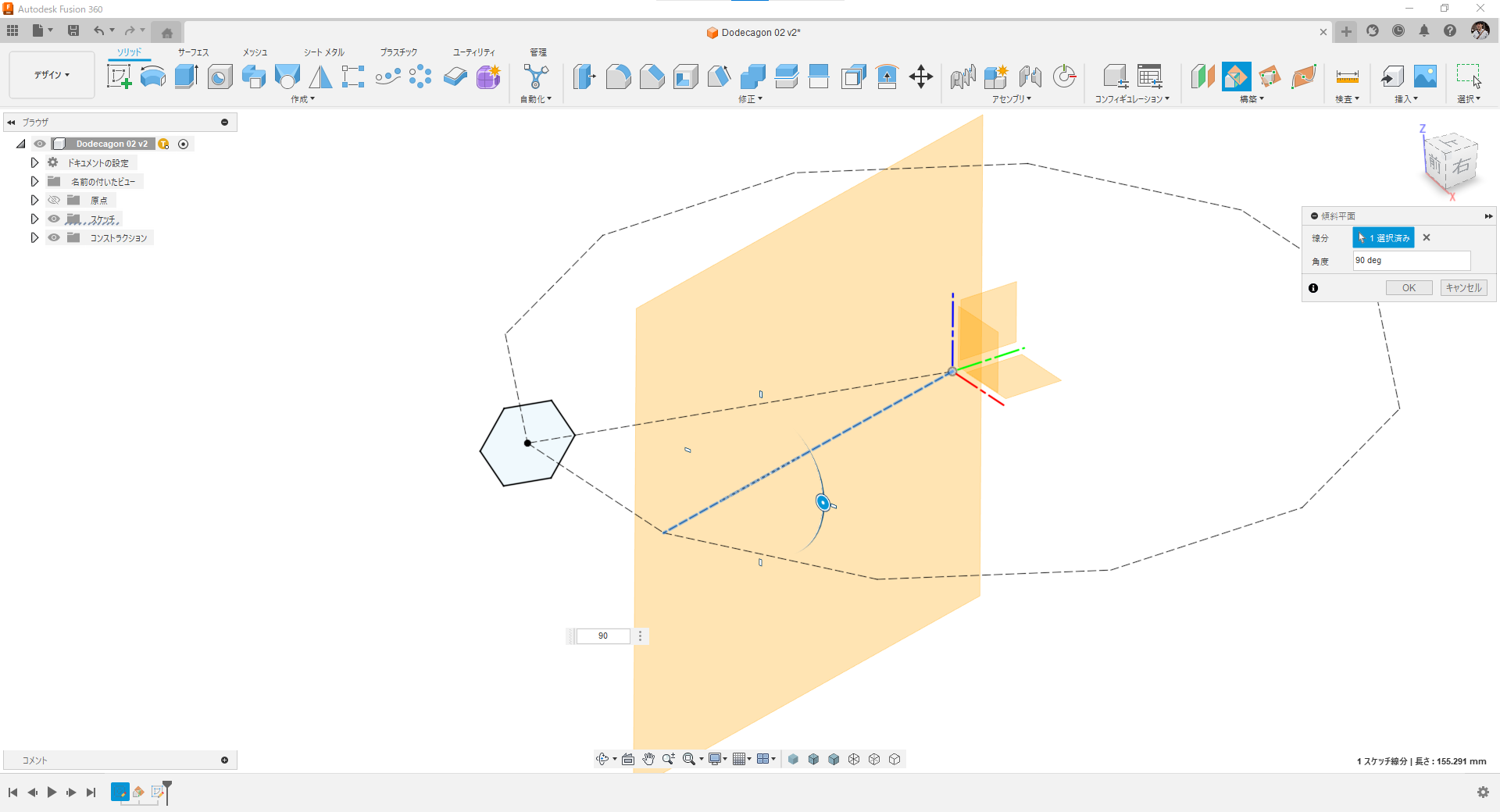

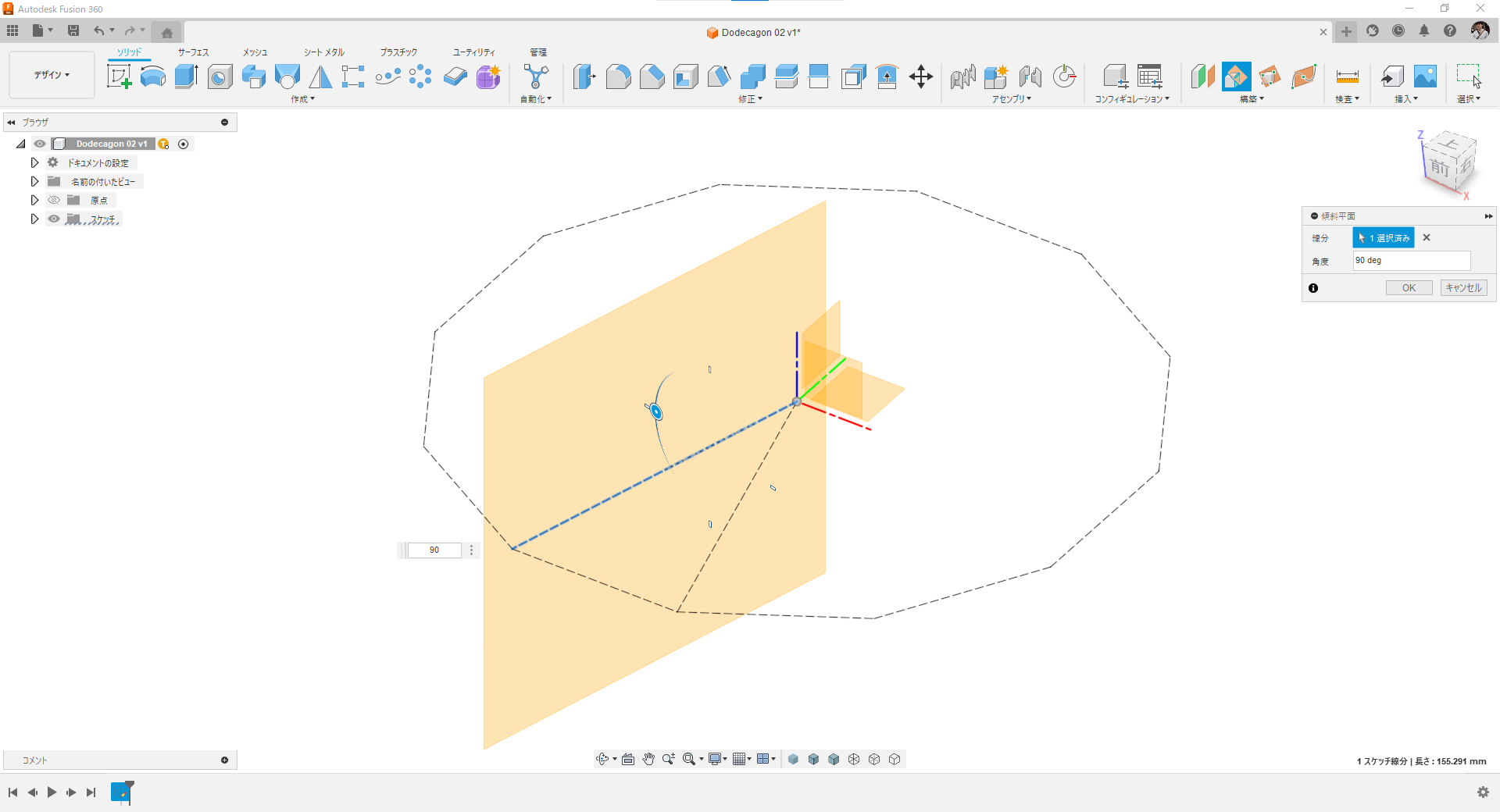

傾斜平面（構築平面）を作成。

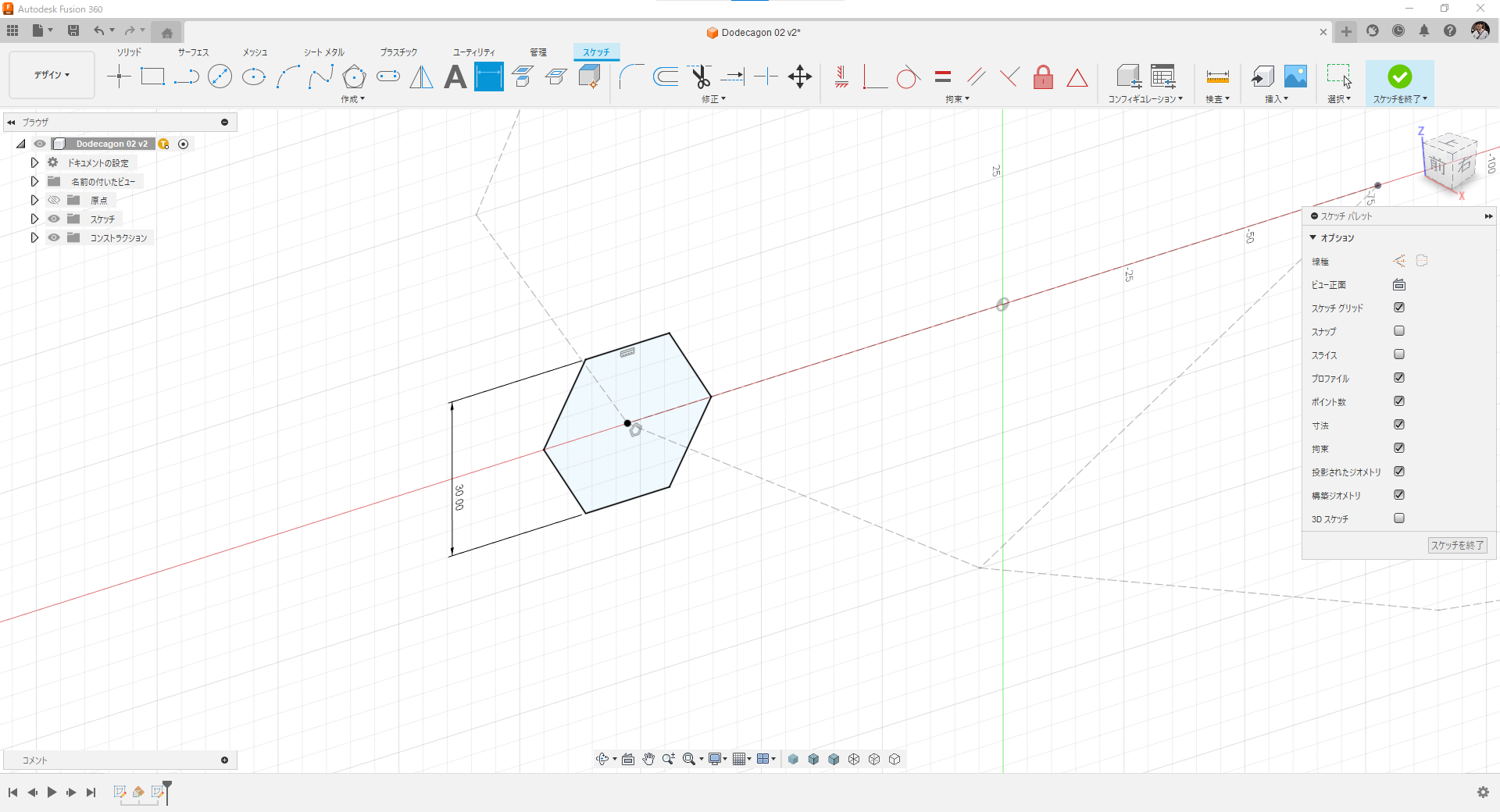

6角形をスケッチ。

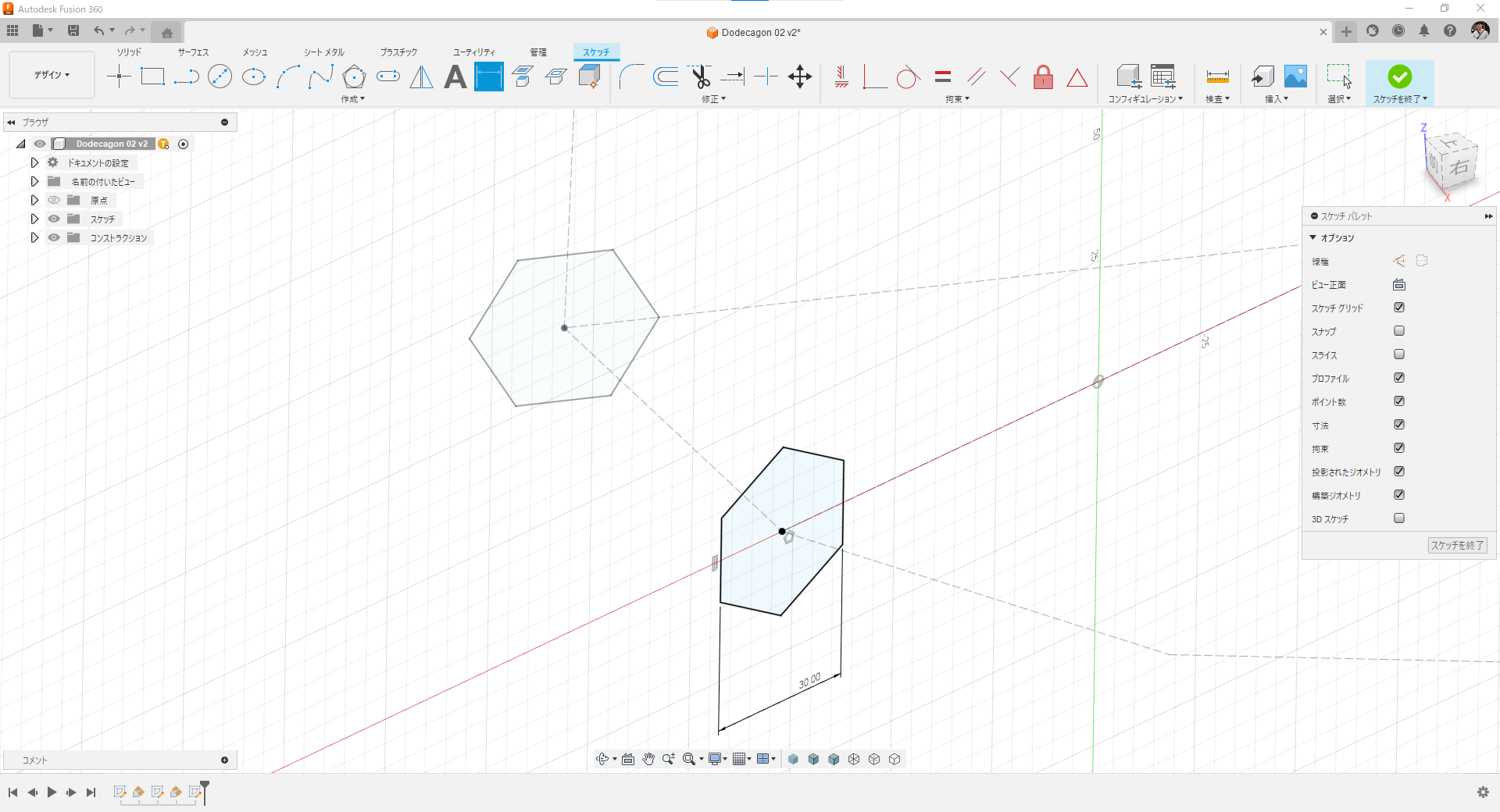

隣にも同様に。
60°回転した6角形をスケッチ。

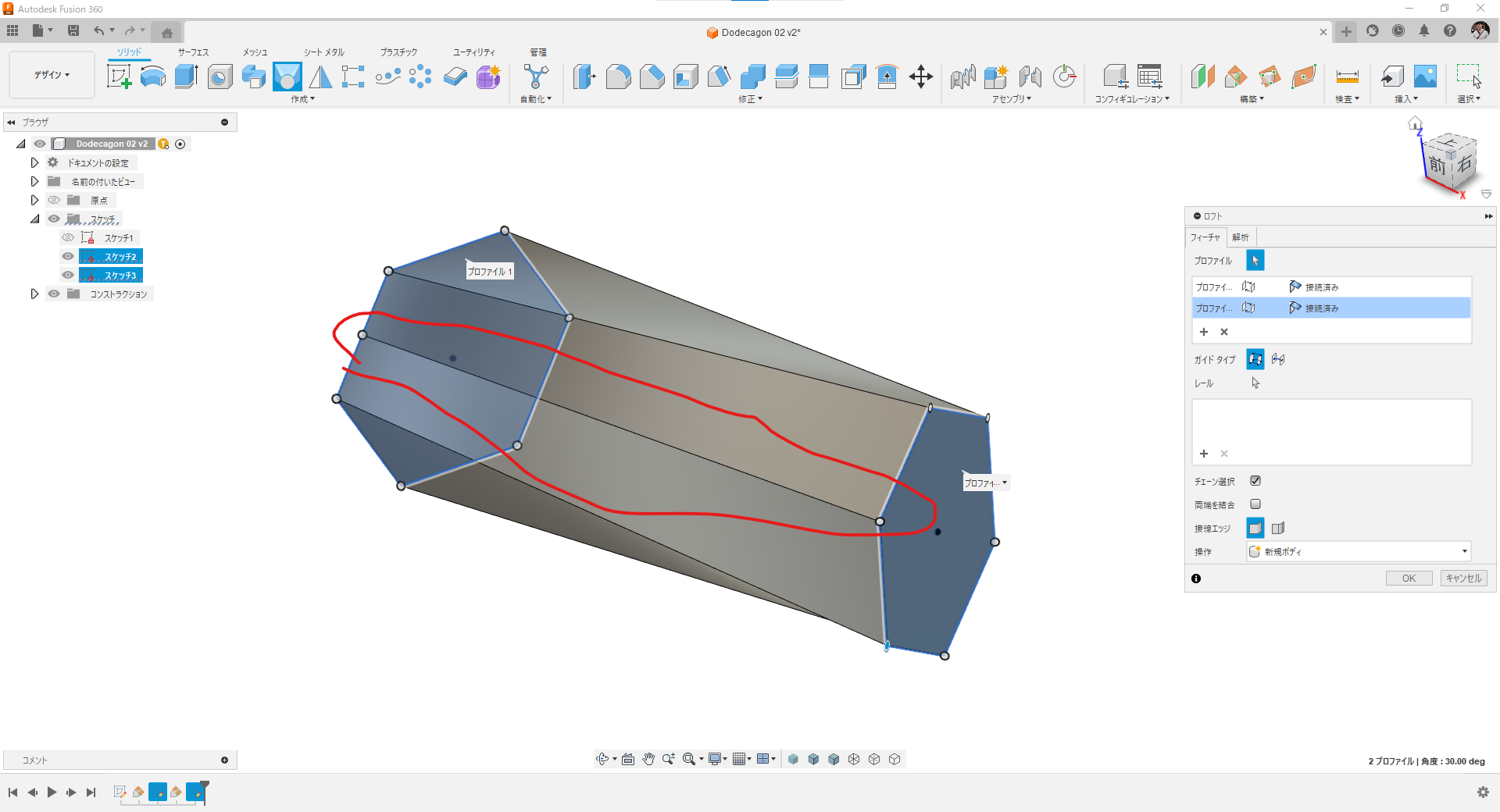

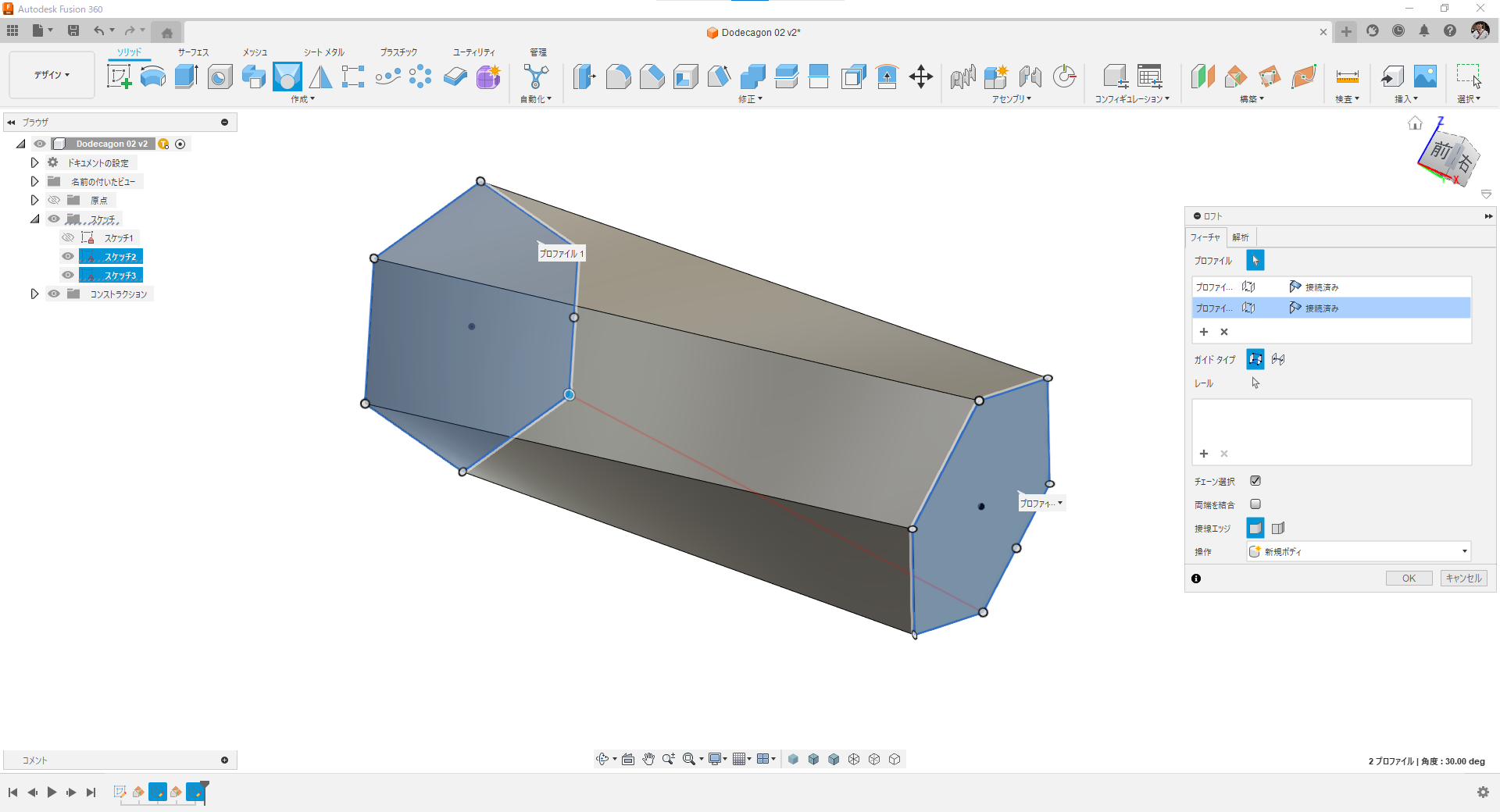

スケッチ同士をロフトで接続。頂点同士が繋がるように白い点をドラッグして調整。（詳細は動画で）

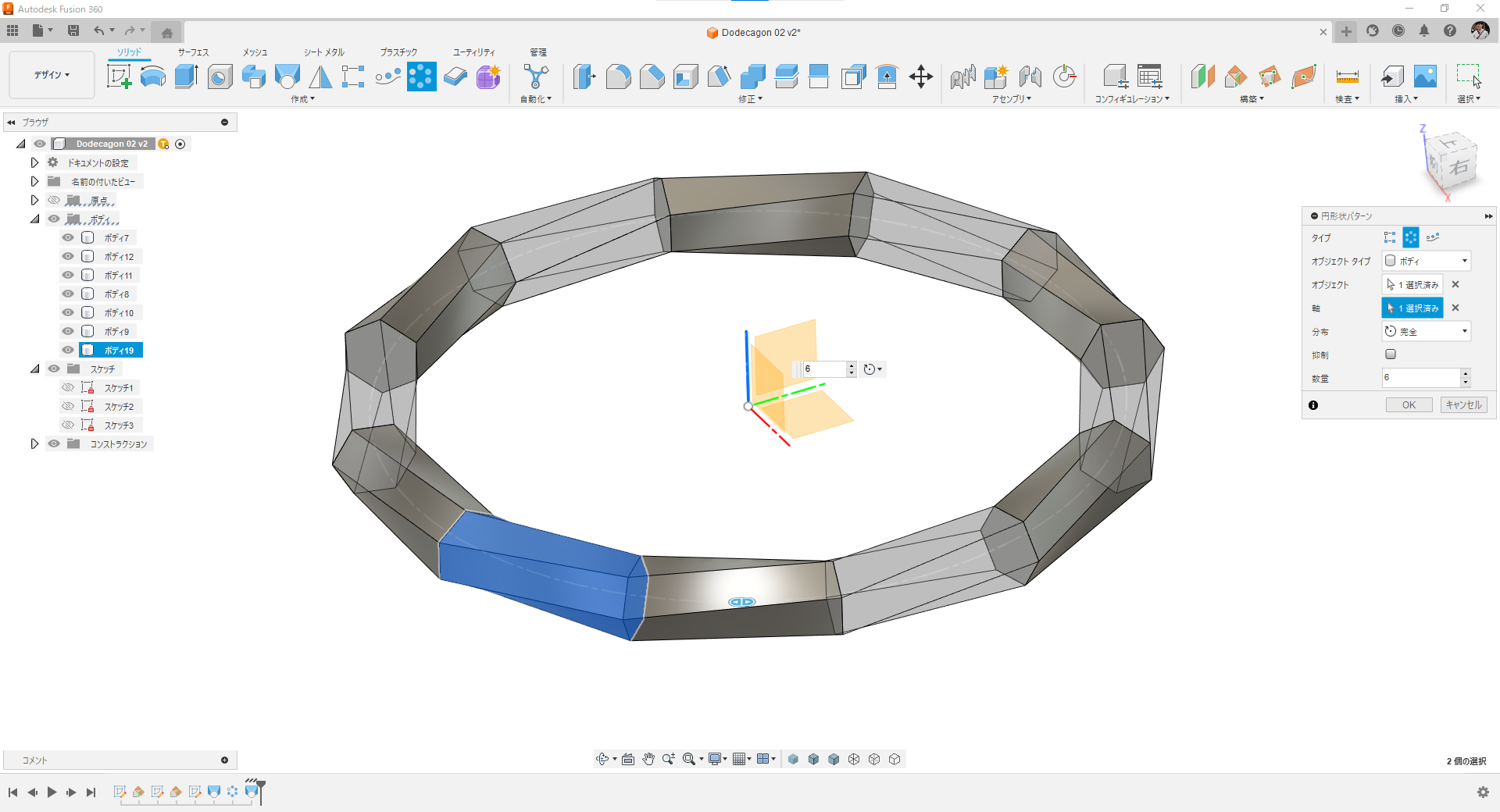

円形状パターンコピーで複製。

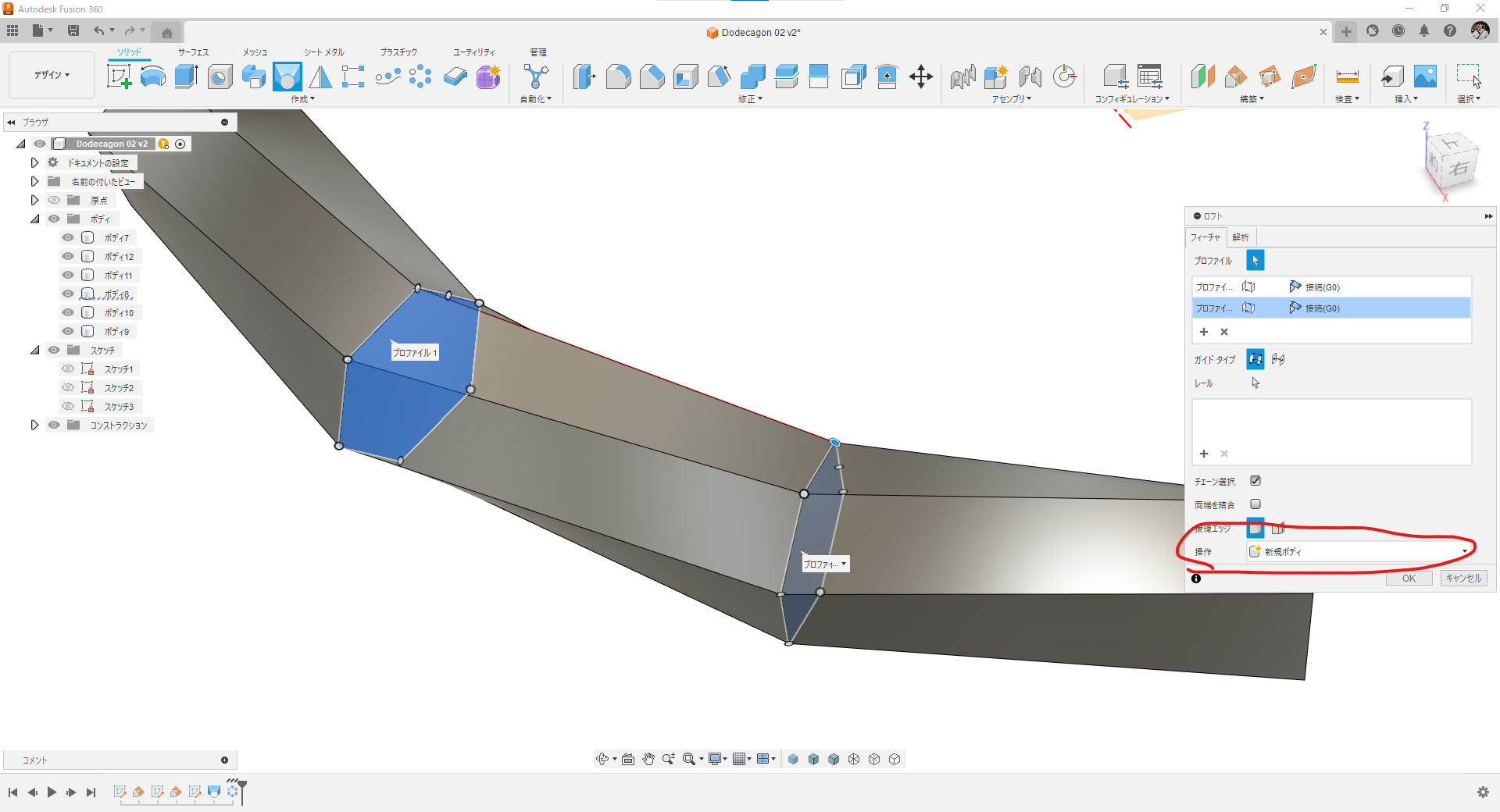

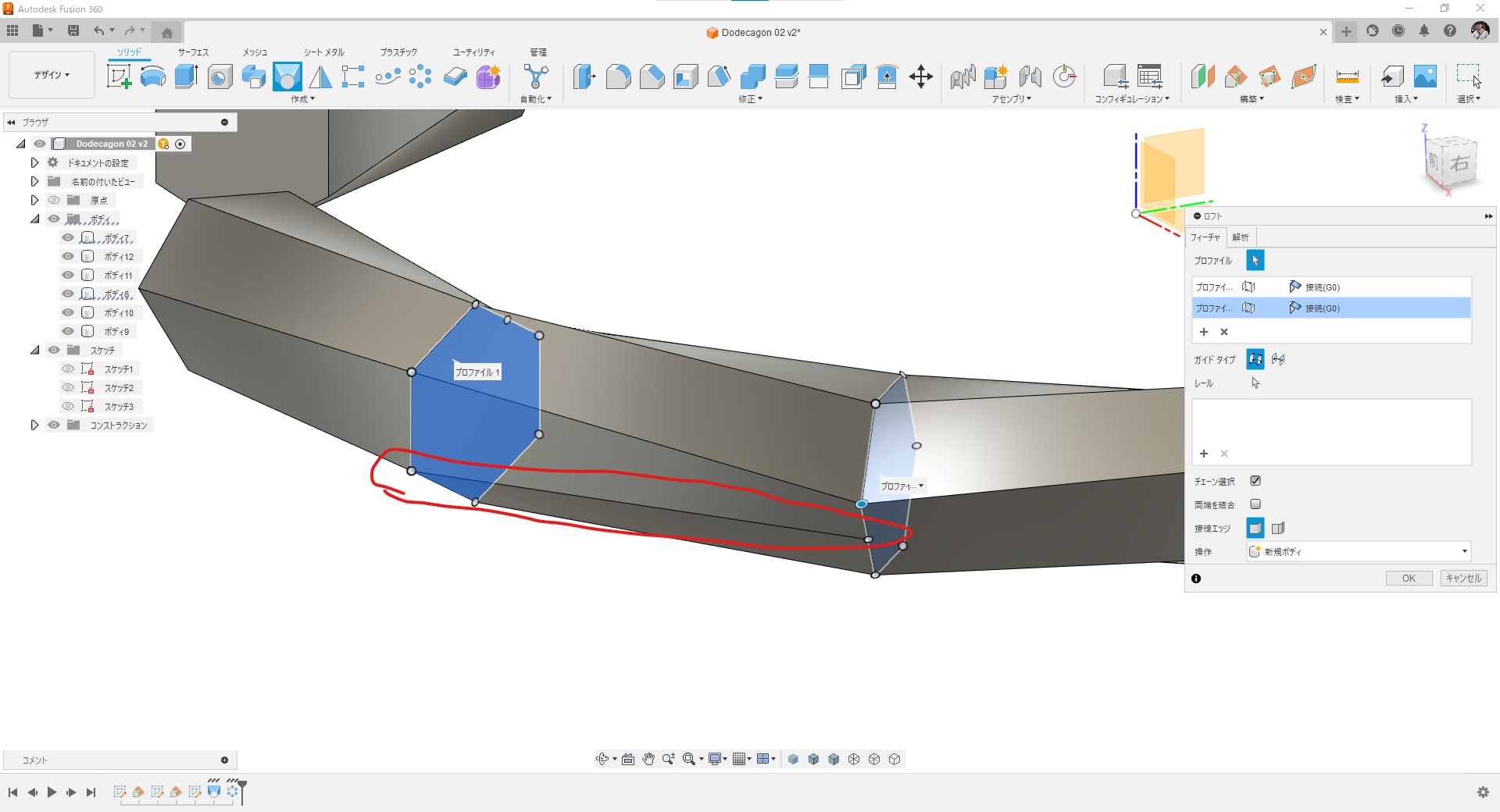

ボディの端面同士をロフトで接続。頂点同士が繋がるように調整。新規ボディで作成してください。

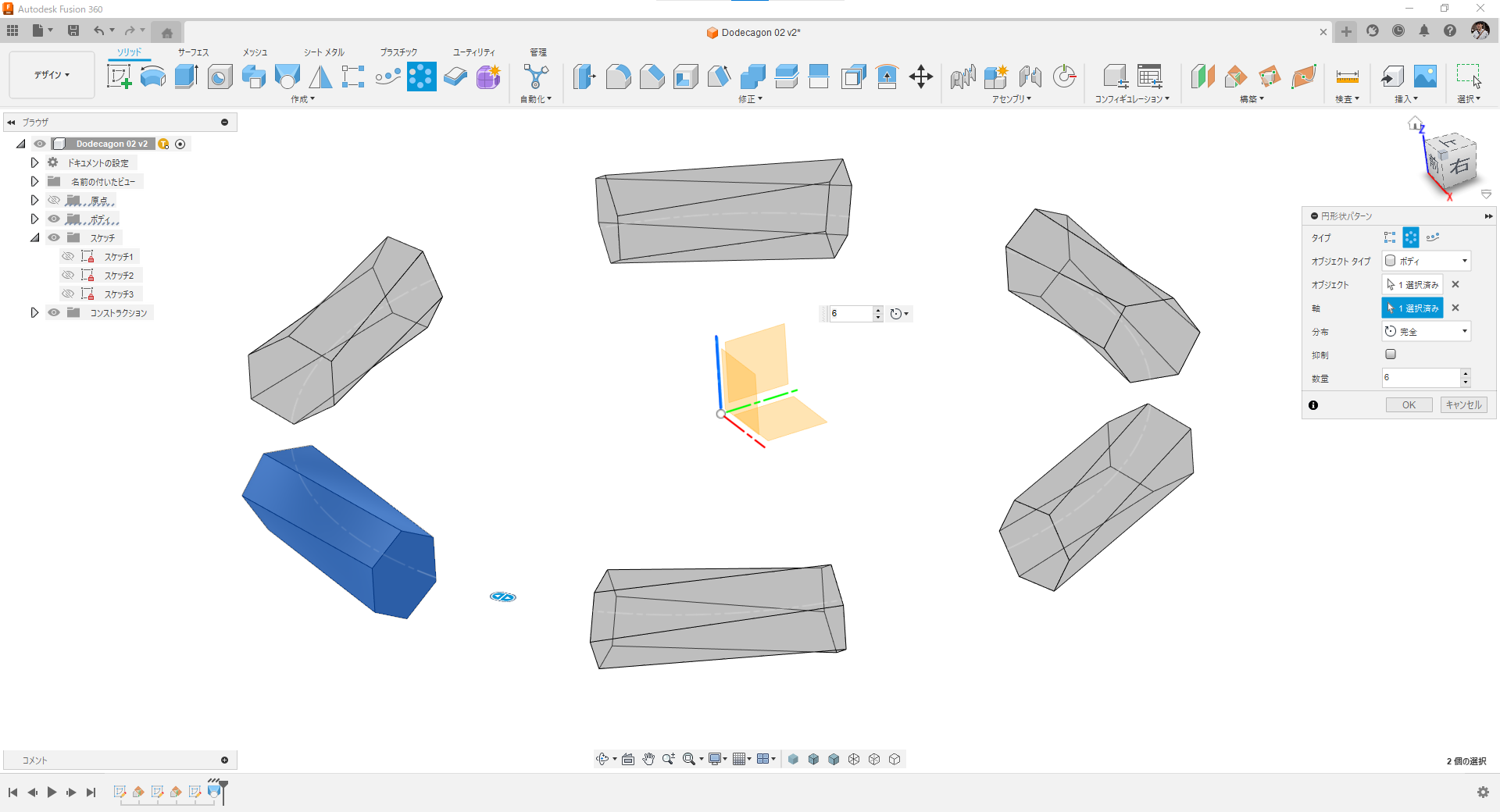

円形状パターンコピーで複製。

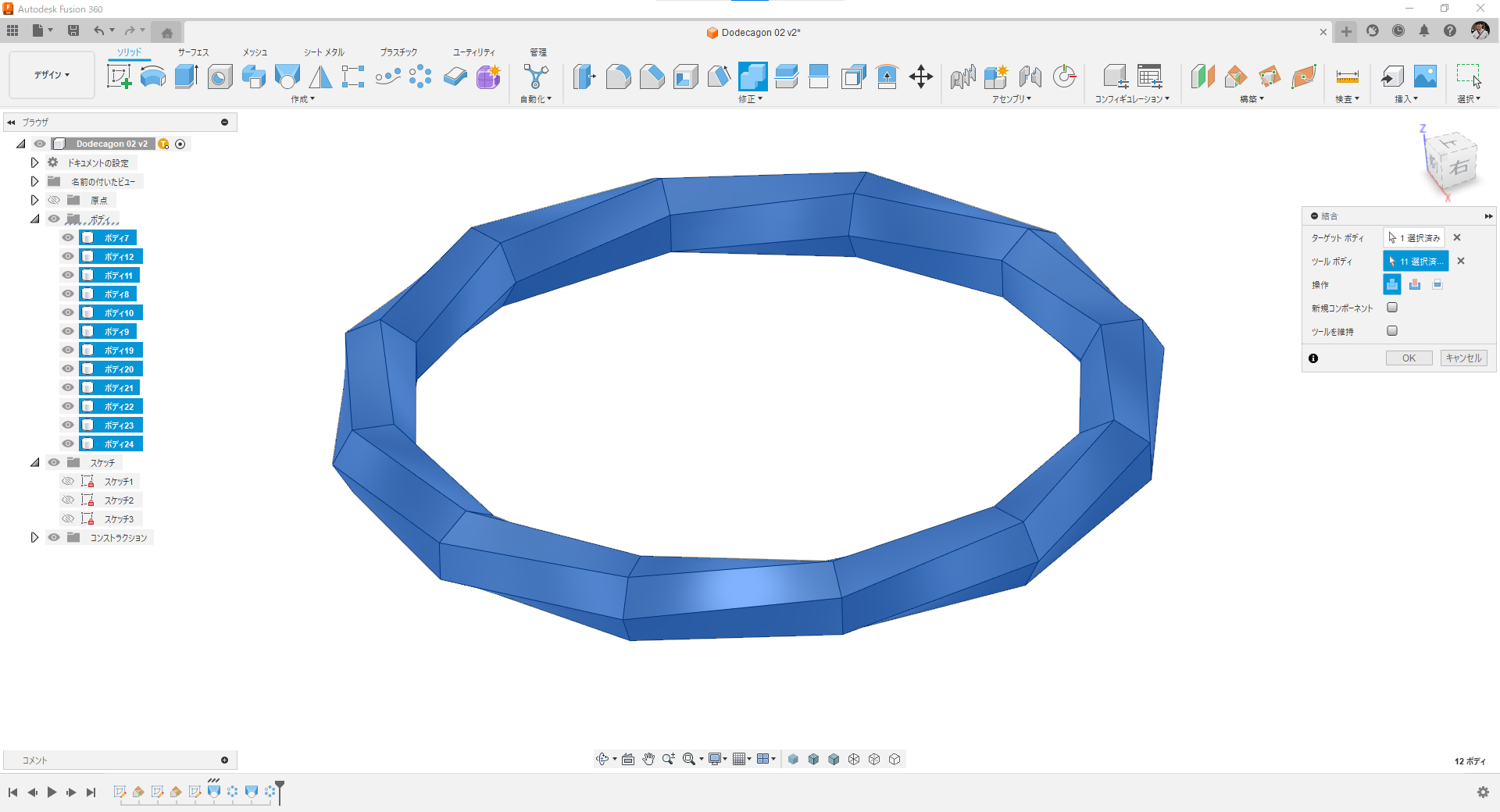

結合。

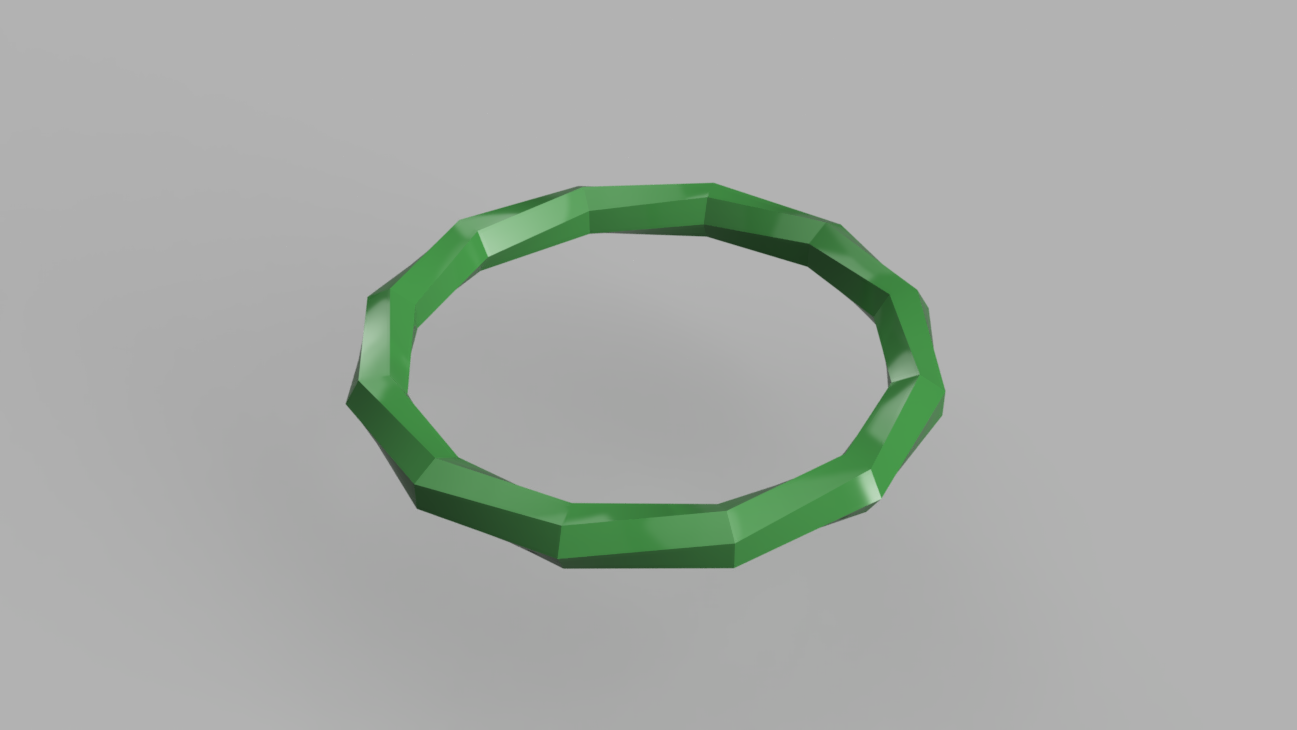

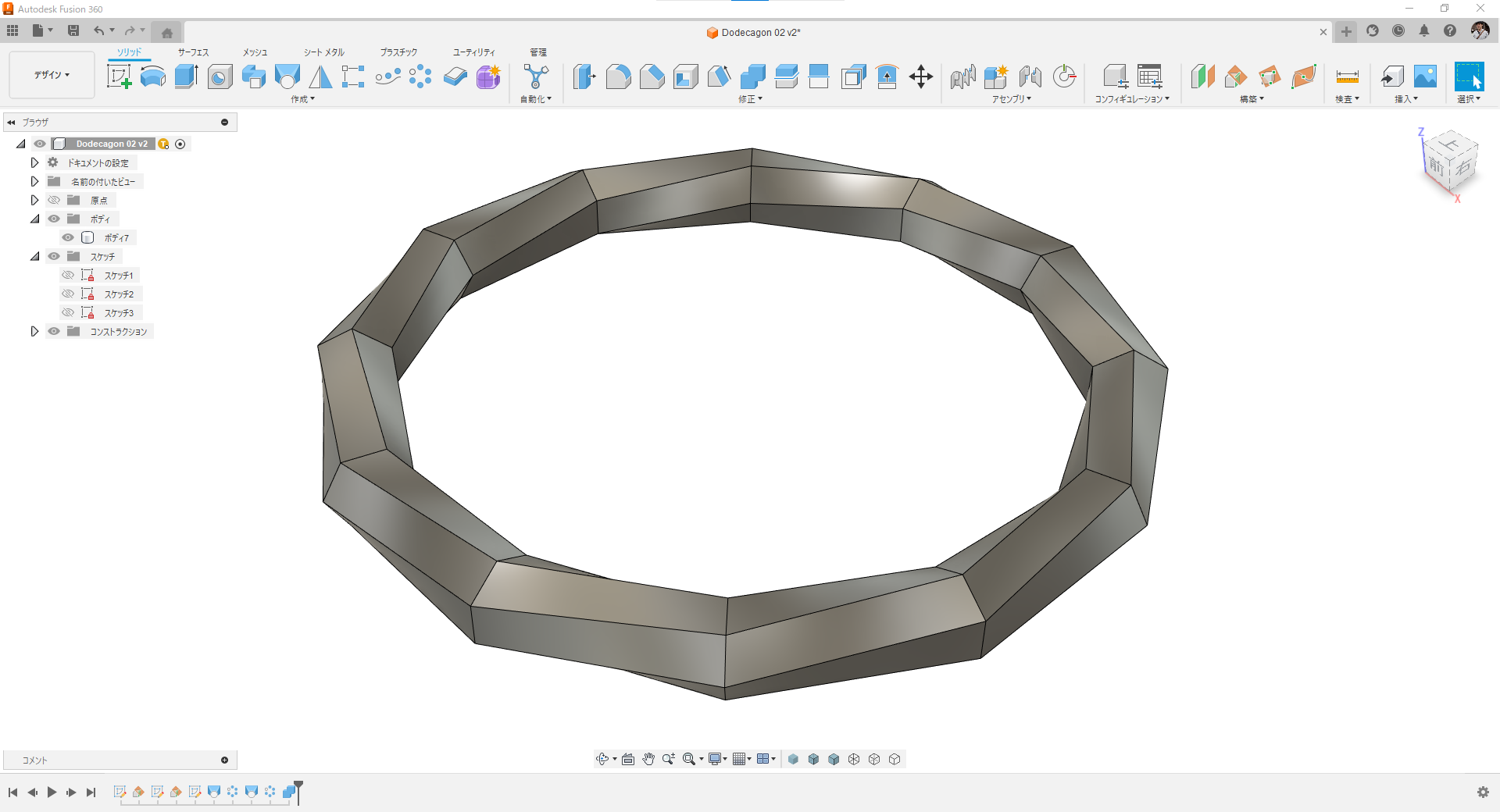

完成です。
詳細な操作は動画で説明しています。
