円筒面に円錐ディンプルを作る

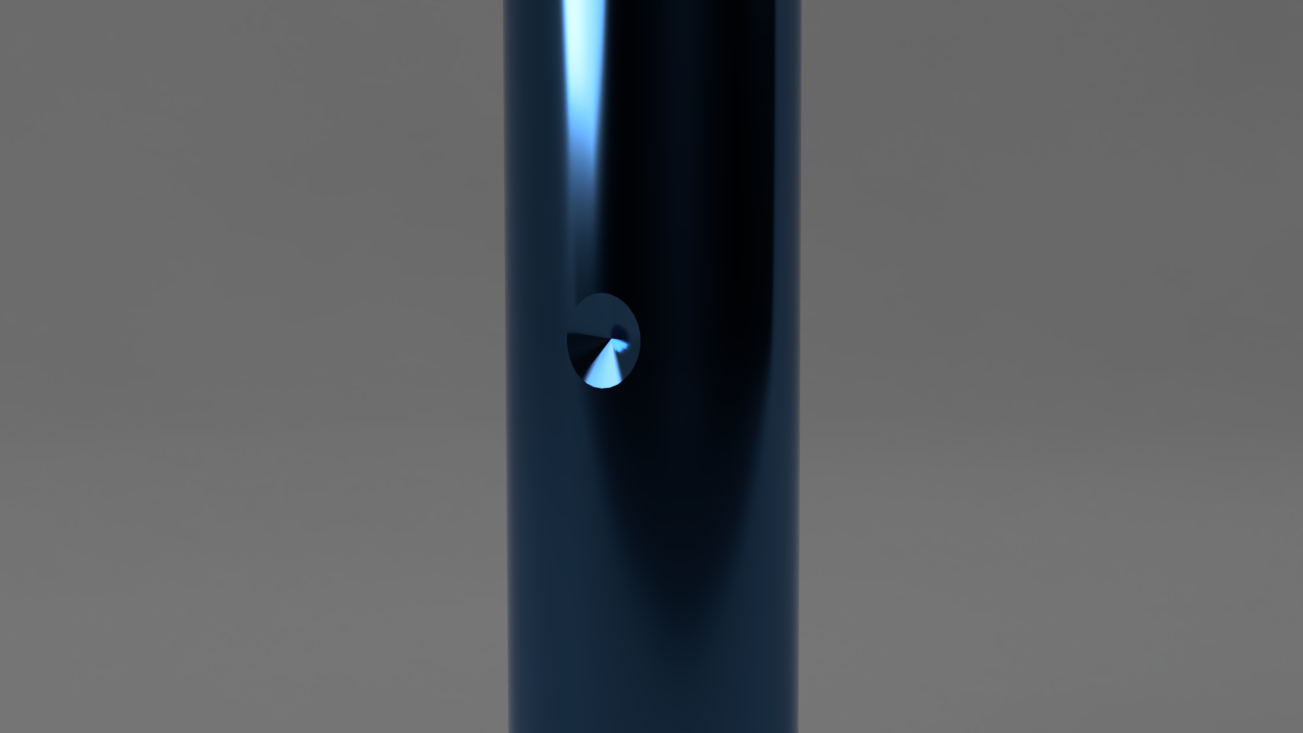

円筒面に円錐のディンプルを作る方法です。


  1. 円筒に接する構築平面を作る

  2. 作った構築平面に円スケッチを描く

  3. 円スケッチを押し出し、テーパー角度を付けて切り取る

曲面に直接スケッチを描くことはできませんが、近しい場所に構築平面を作ると普通にスケッチ→押し出し→切り取りが可能になります。


操作説明動画はこちらから。





3D-CAD:Autodesk Fusion360
