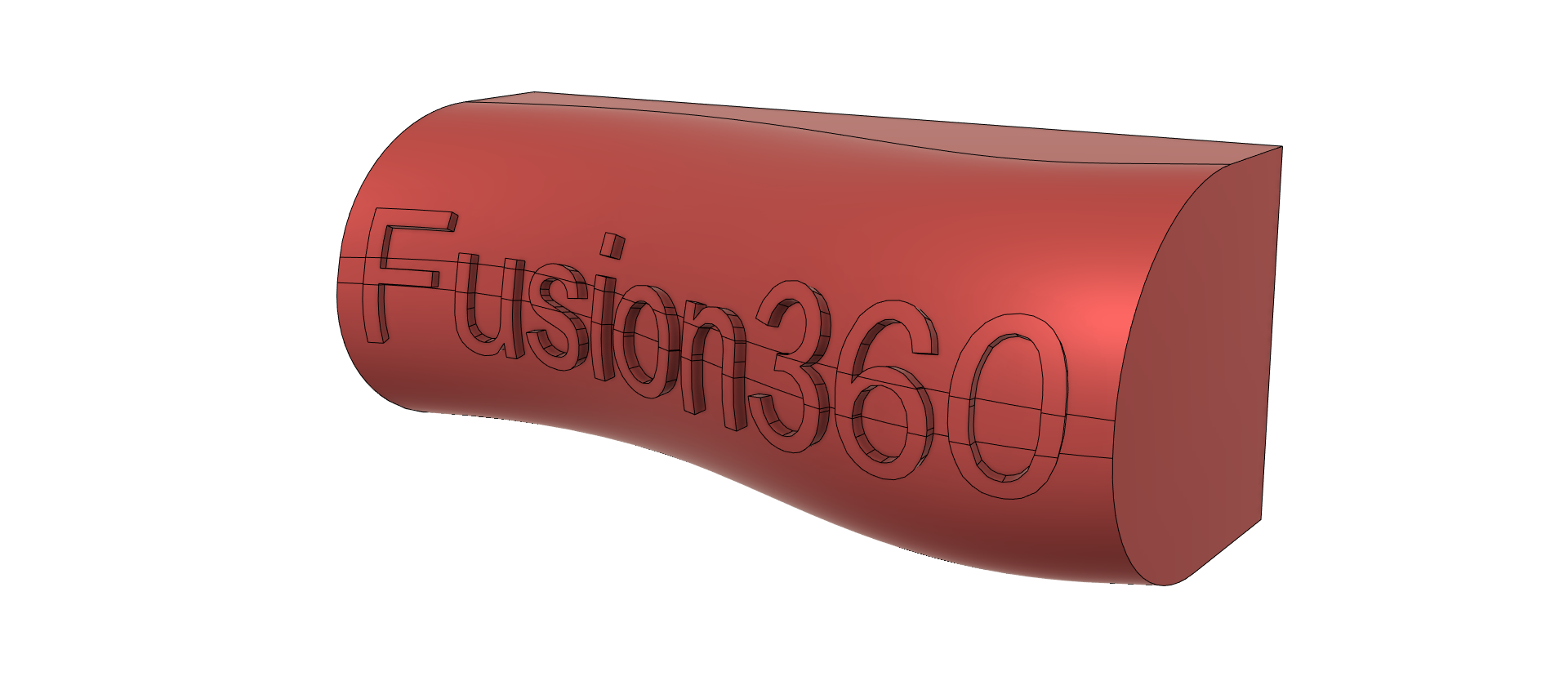

エンボス文字を消去する




Fusion360で曲面上のエンボス文字を消去する方法です。他のCADシステムからSTEPなどの中間ファイル形式でインポートしたデータなどを簡単に修正することができる方法です。

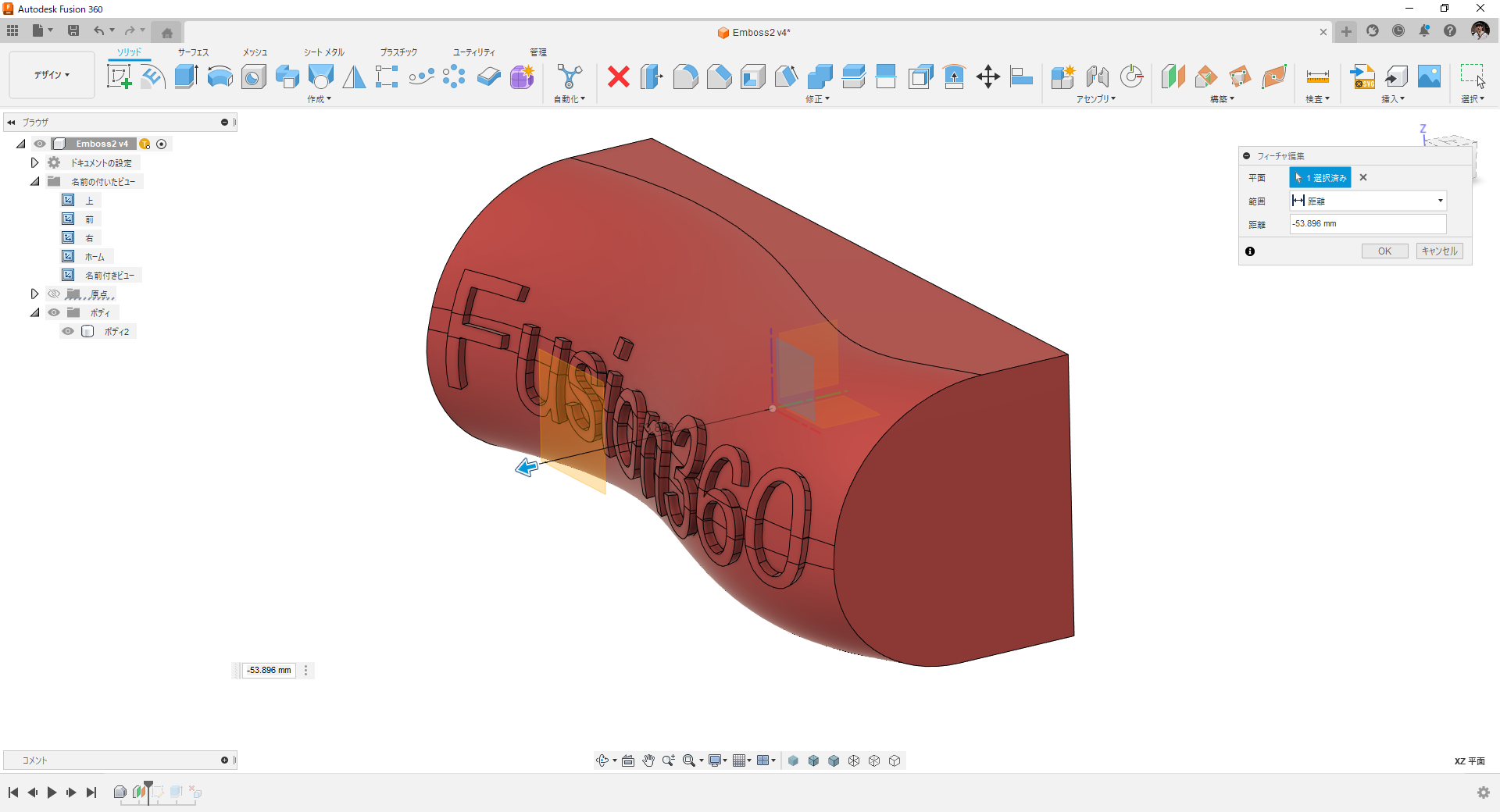

1. オフセット平面作成

エンボス文字の近傍にオフセット平面を作ります。

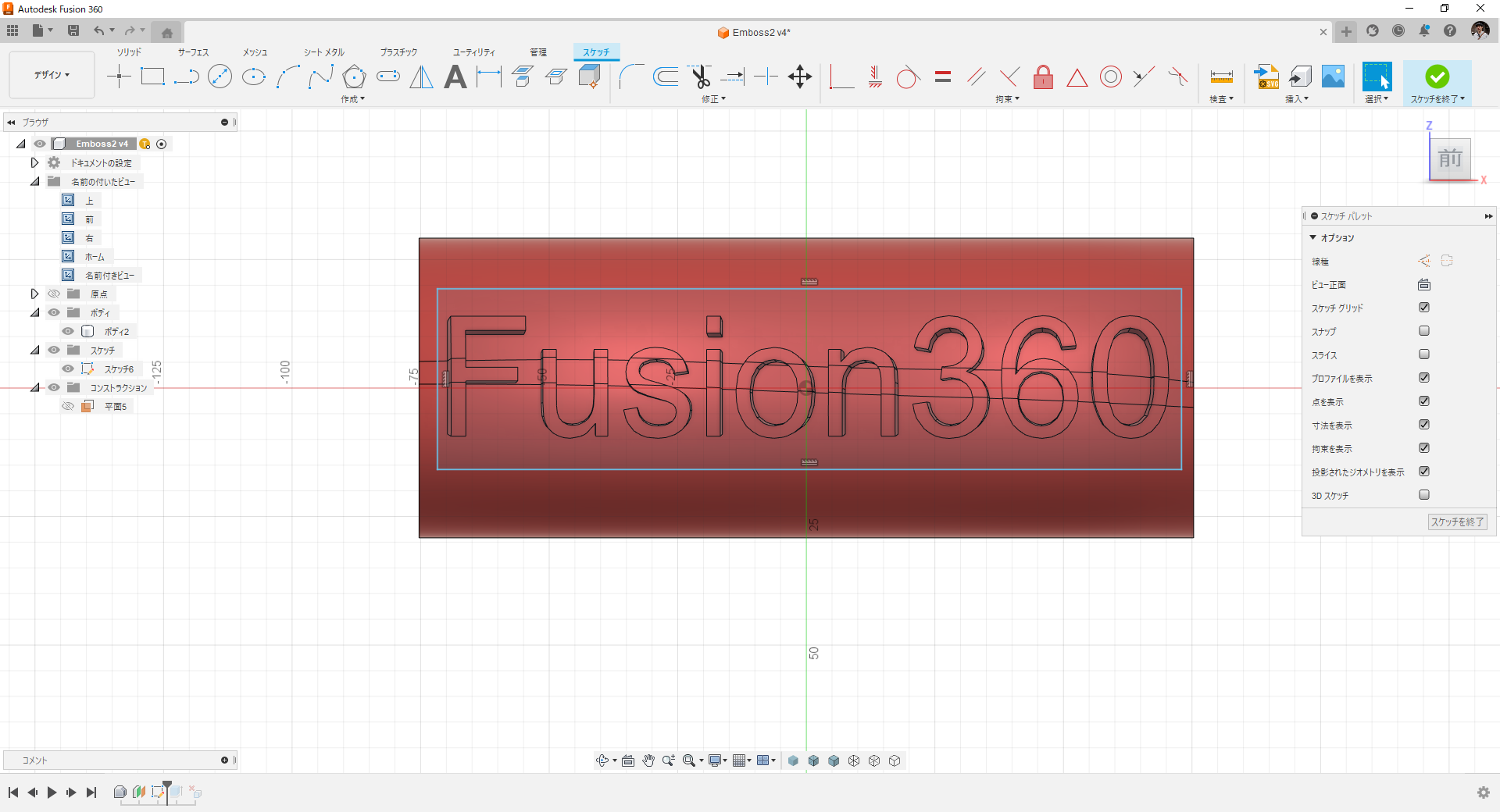

2. スケッチ作成

作ったオフセット平面上にエンボス文字よりも少し大きな四角スケッチを描きます。

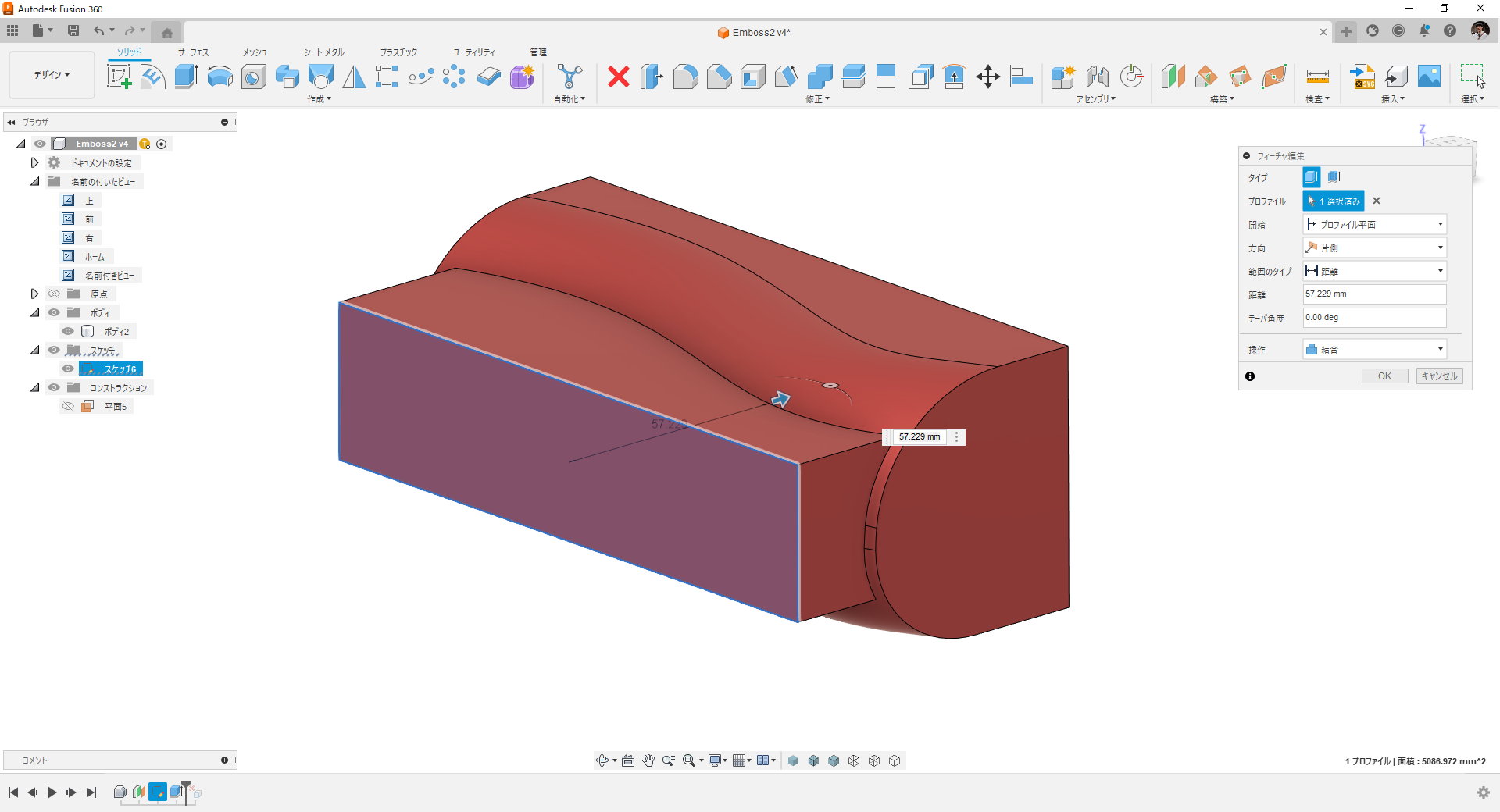

3. 押し出し

四角スケッチをエンボス文字に向かって押し出し、本体と結合させます。

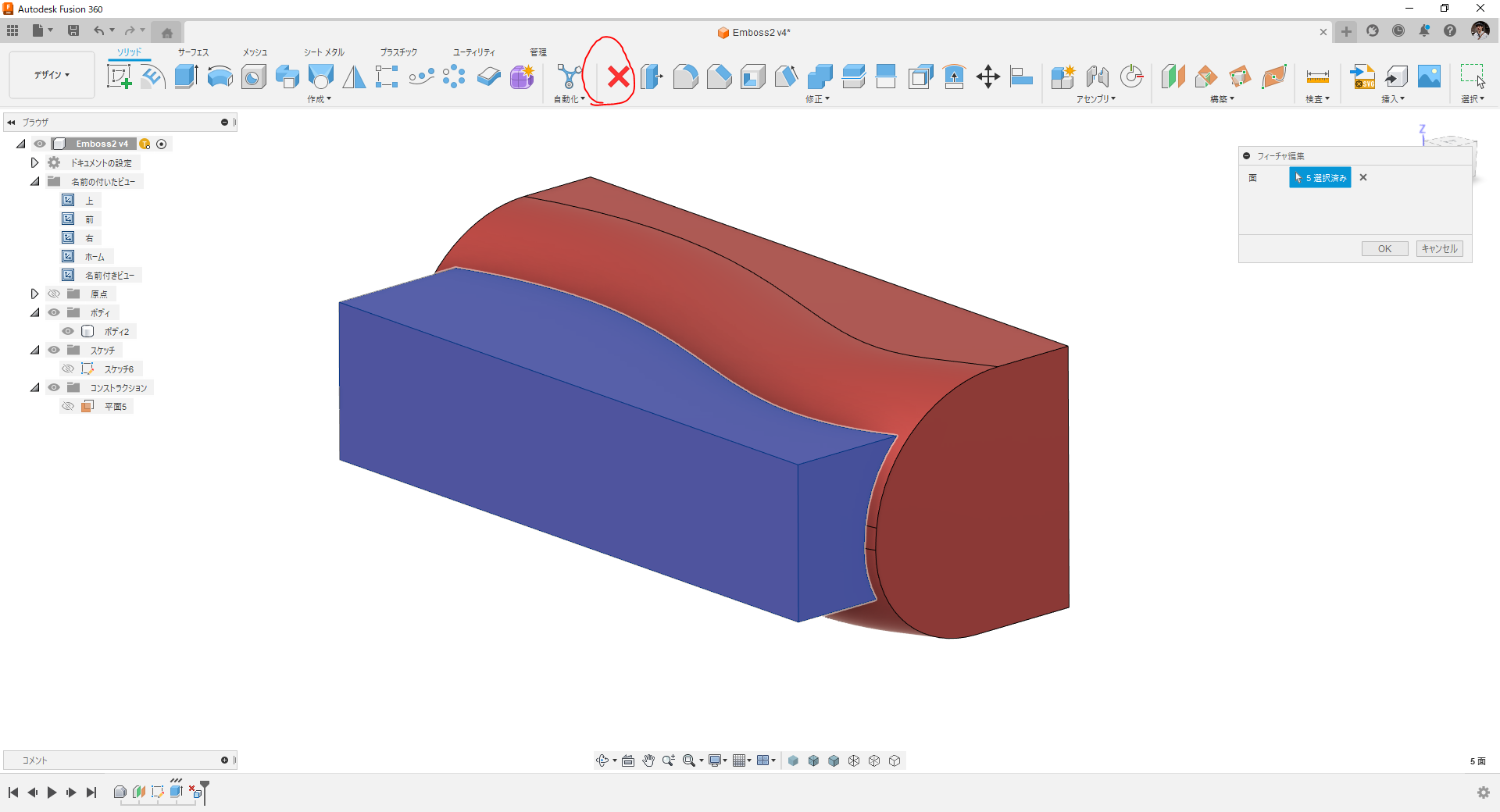

4.面の削除

押し出しで作った面を削除します。

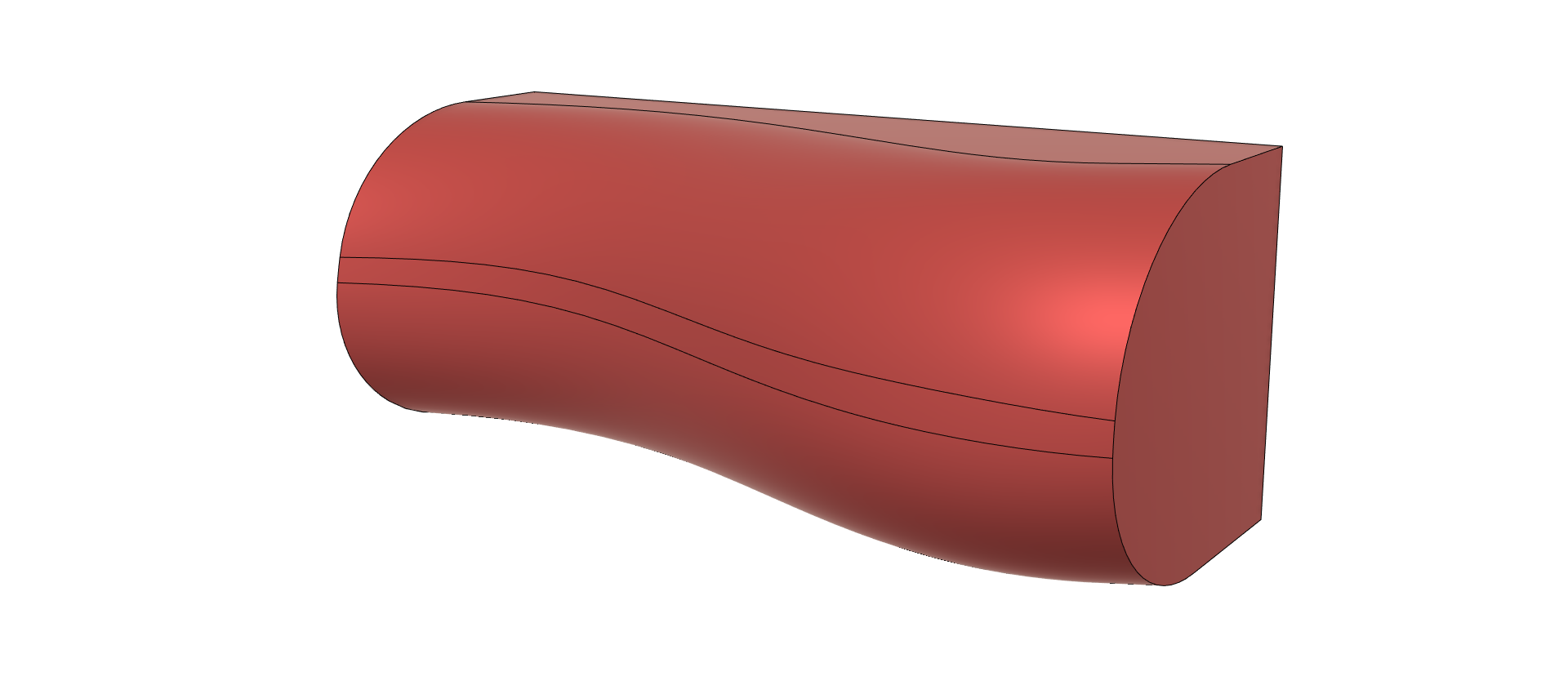

5. 完成

面を削除すると自動的に周囲の面が延長されエンボス文字を付ける前の曲面が復活します。






作り方の詳細は動画を参考にしてください。





3D-CAD:Autodesk Fusion360
