C面を作るもう1つの方法

[Fusion360 Tips]

細かな面が多く含まれる形状には面取りコマンドではC面が作成できないことがあります。そうした形状に対しても比較的シンプルな手順でそれらしい面を作る方法をご紹介します。ボディ分割、面をオフセット、ロフトを使っています。

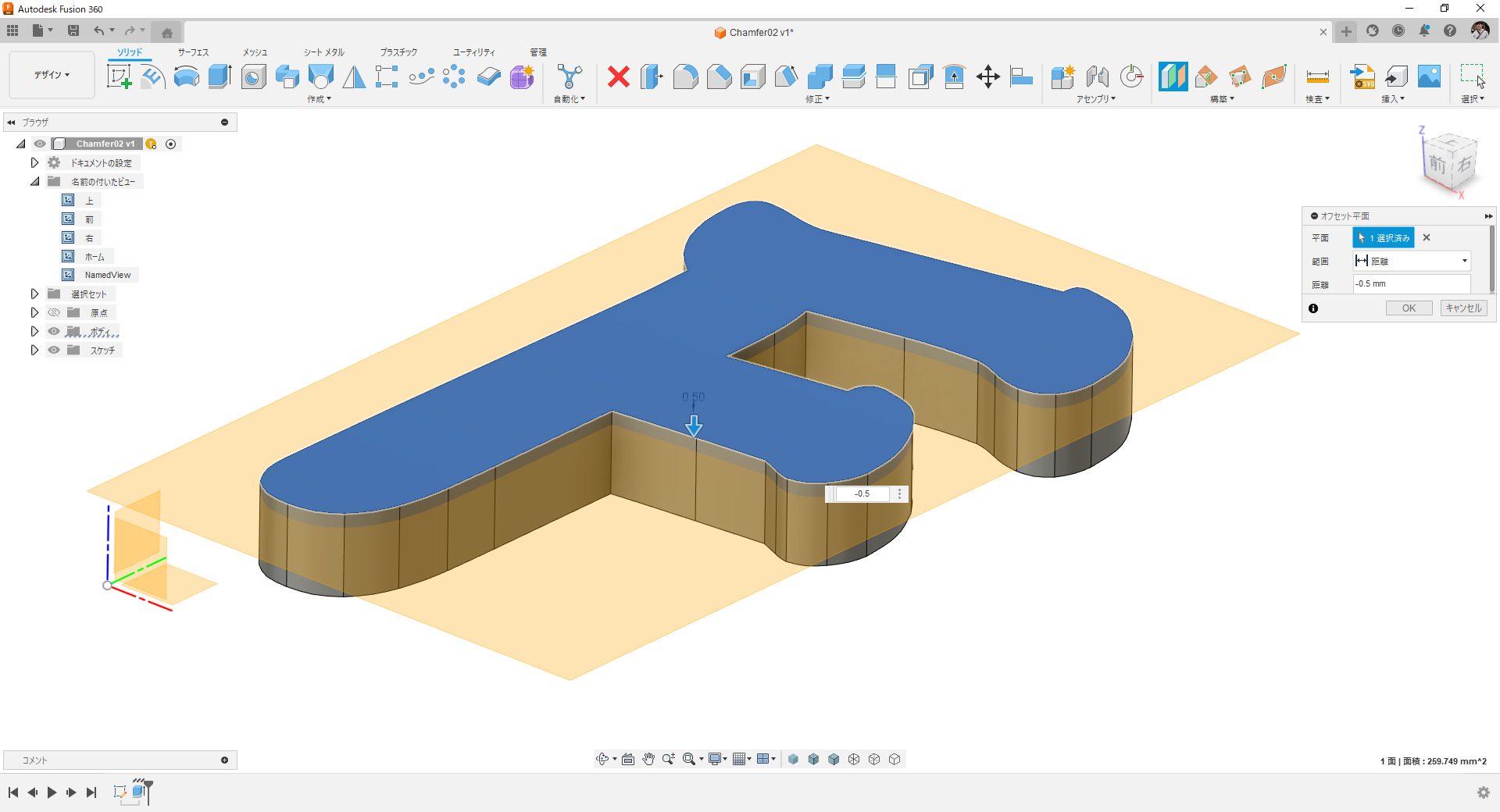

文字ボディの上面を基準にして下方にオフセット平面（構築平面）を作成。

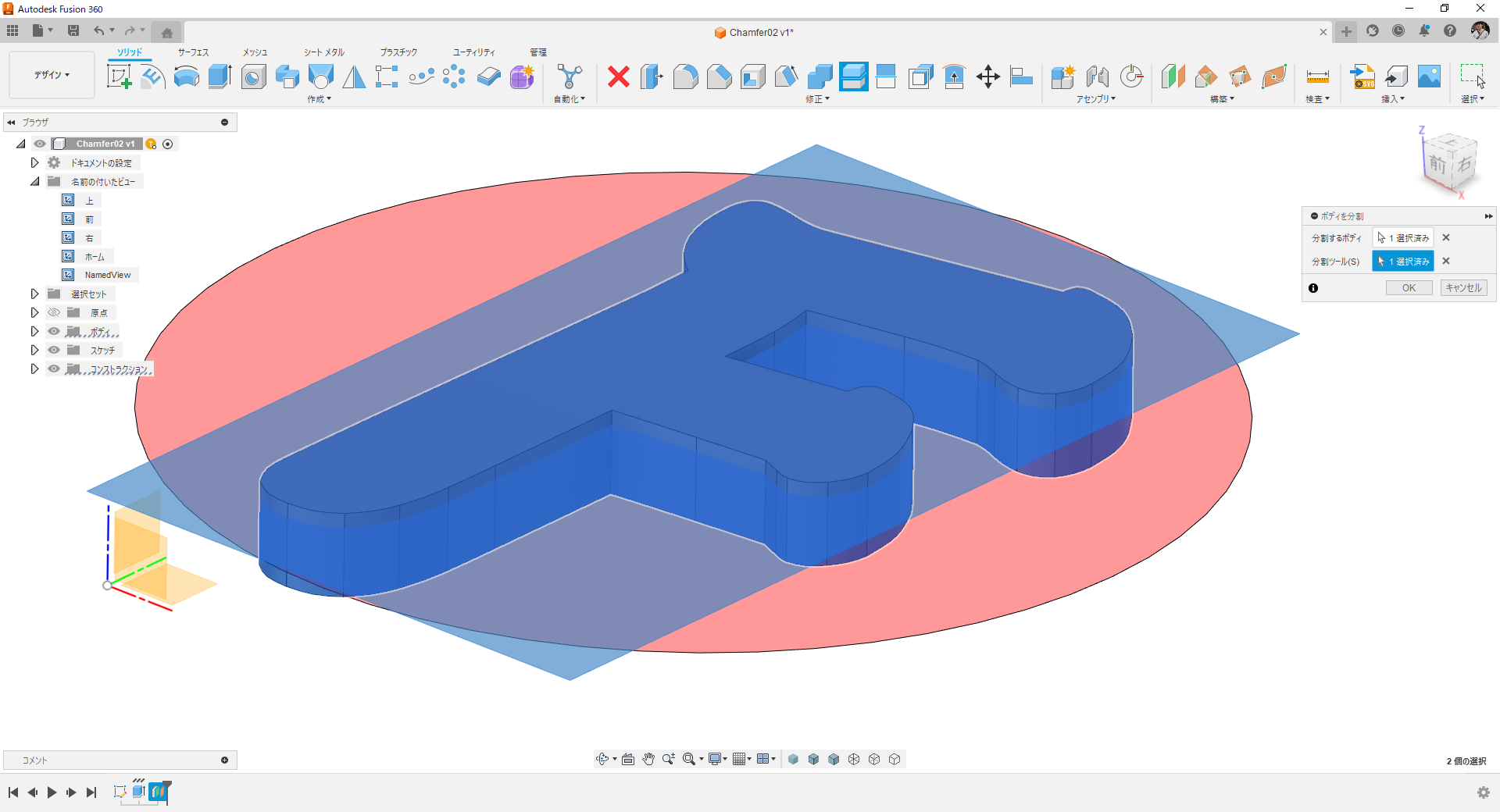

作ったオフセット平面をツールにしてボディを上下に分割。

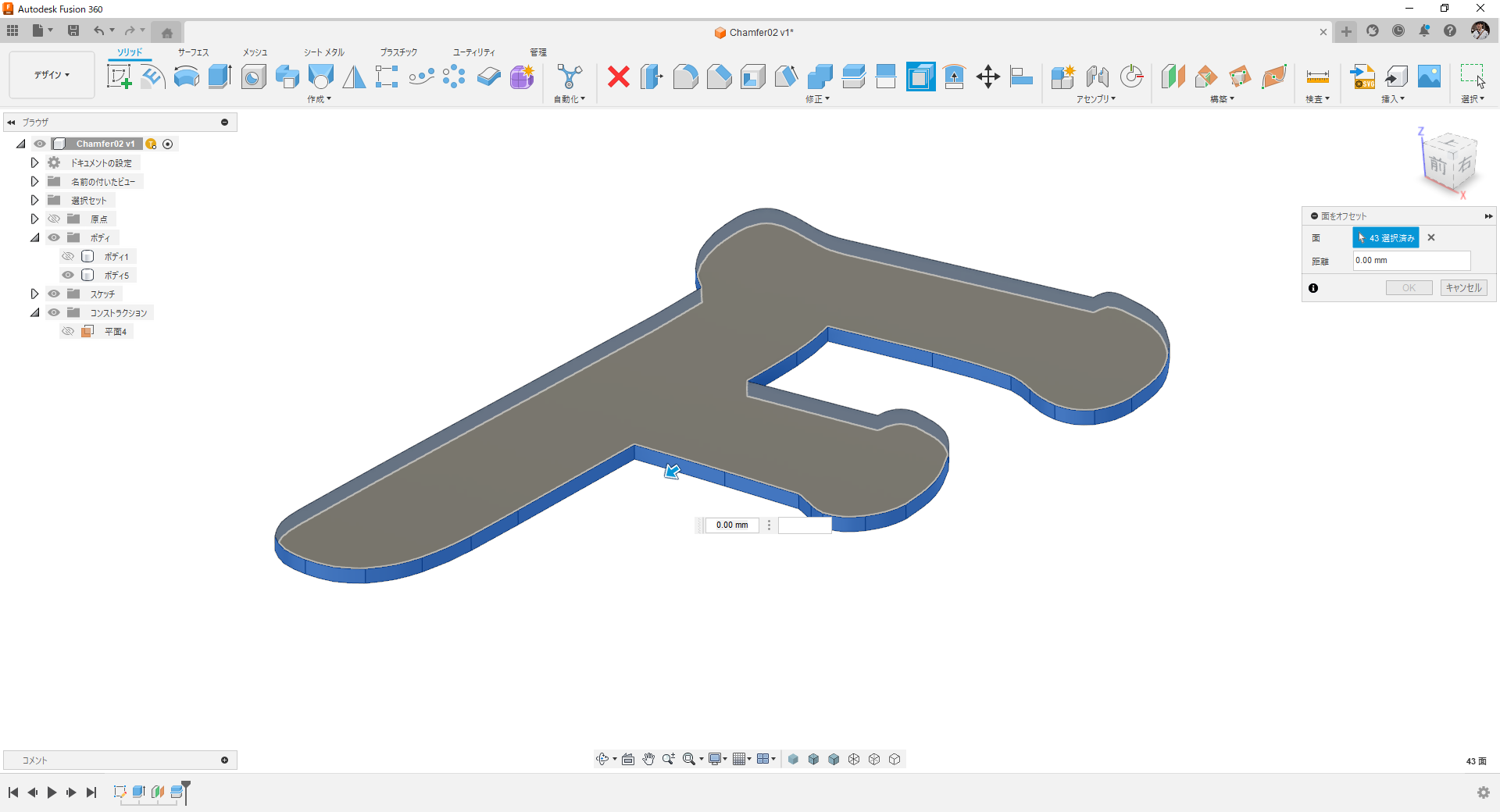

上のボディだけを表示させて側面を全て選択。

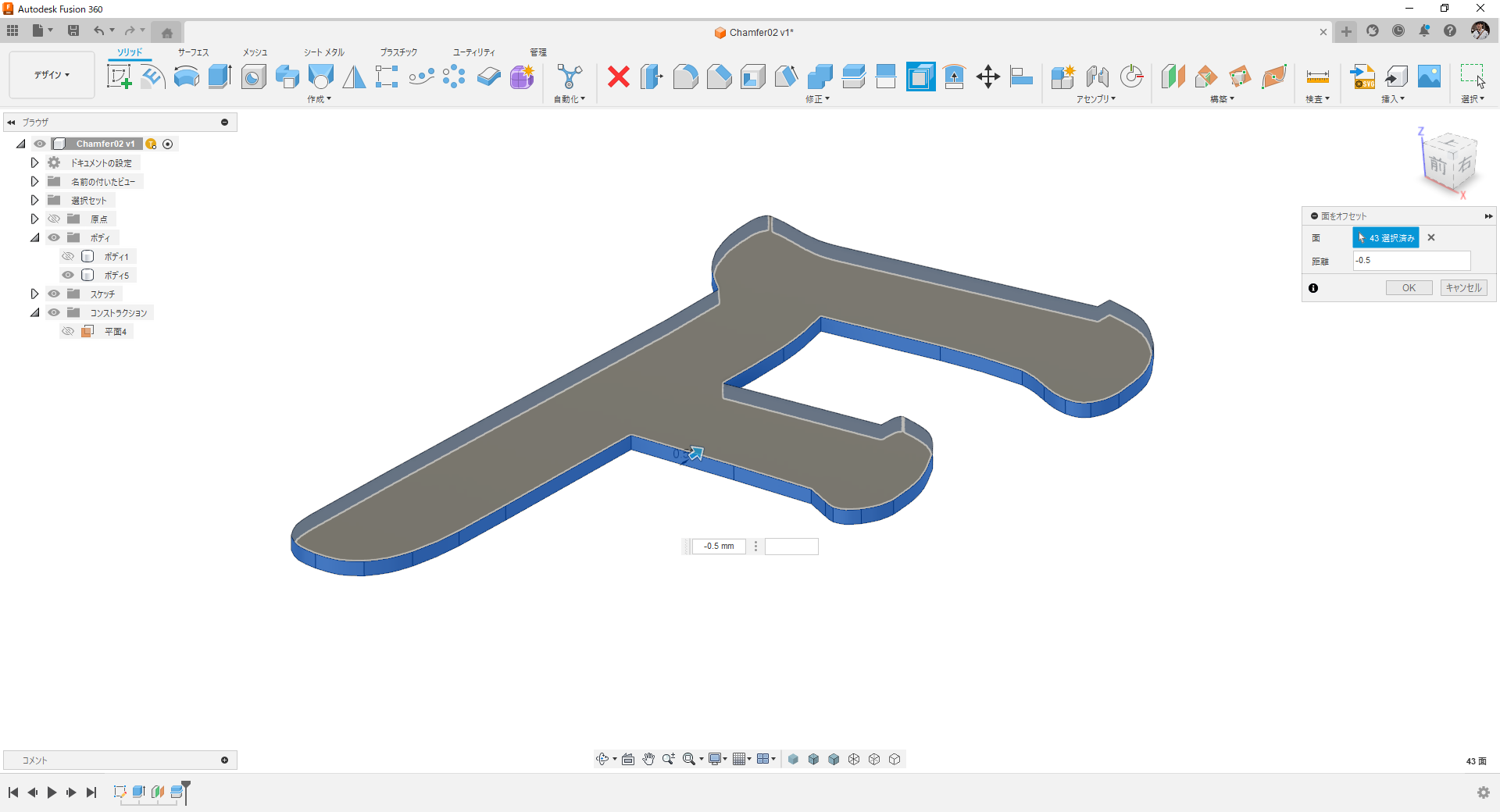

「面をオフセット」コマンドで内側にC面幅だけ側面をオフセットする。

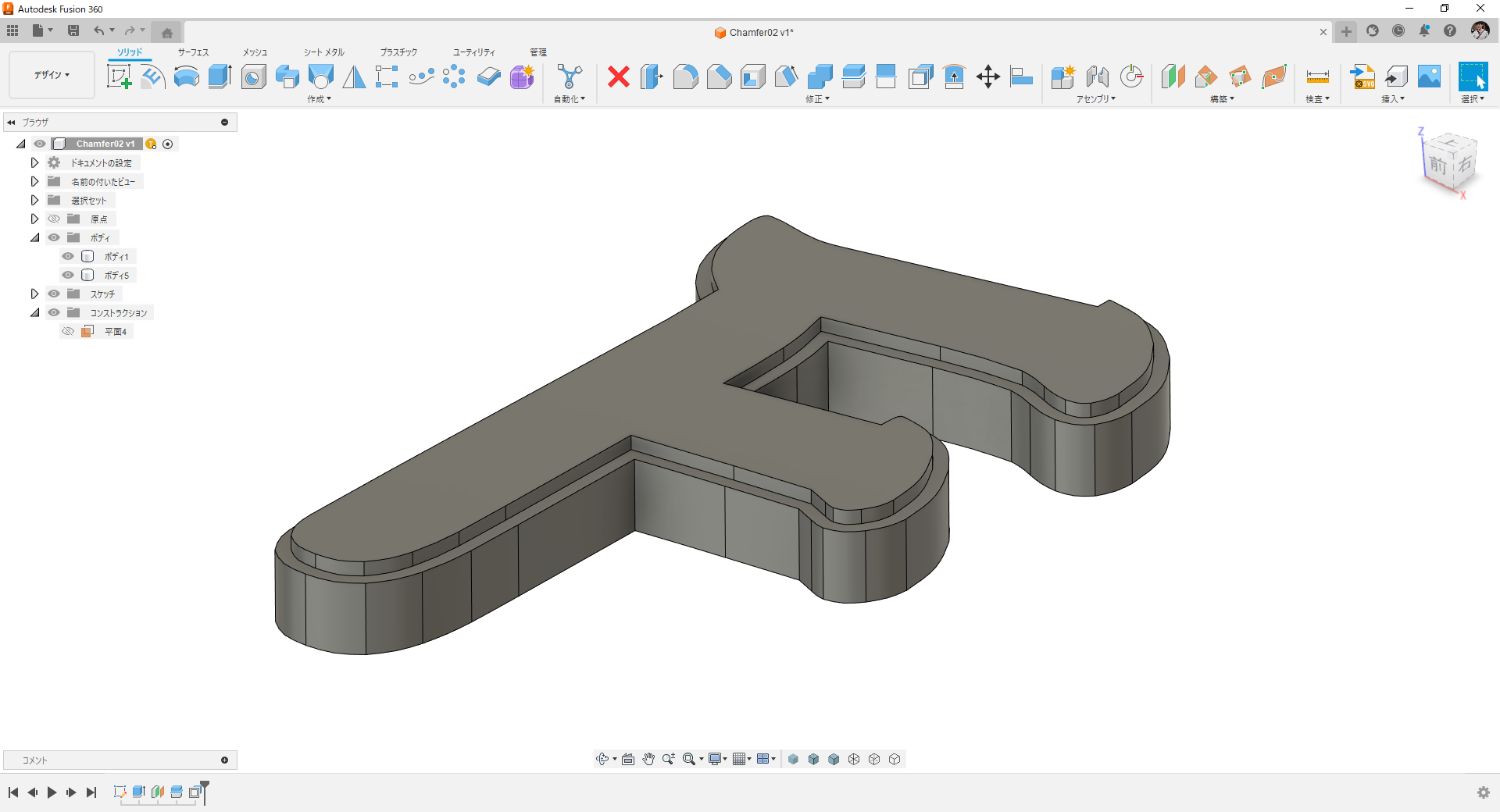

下側のボディを表示させるとこんな感じに。

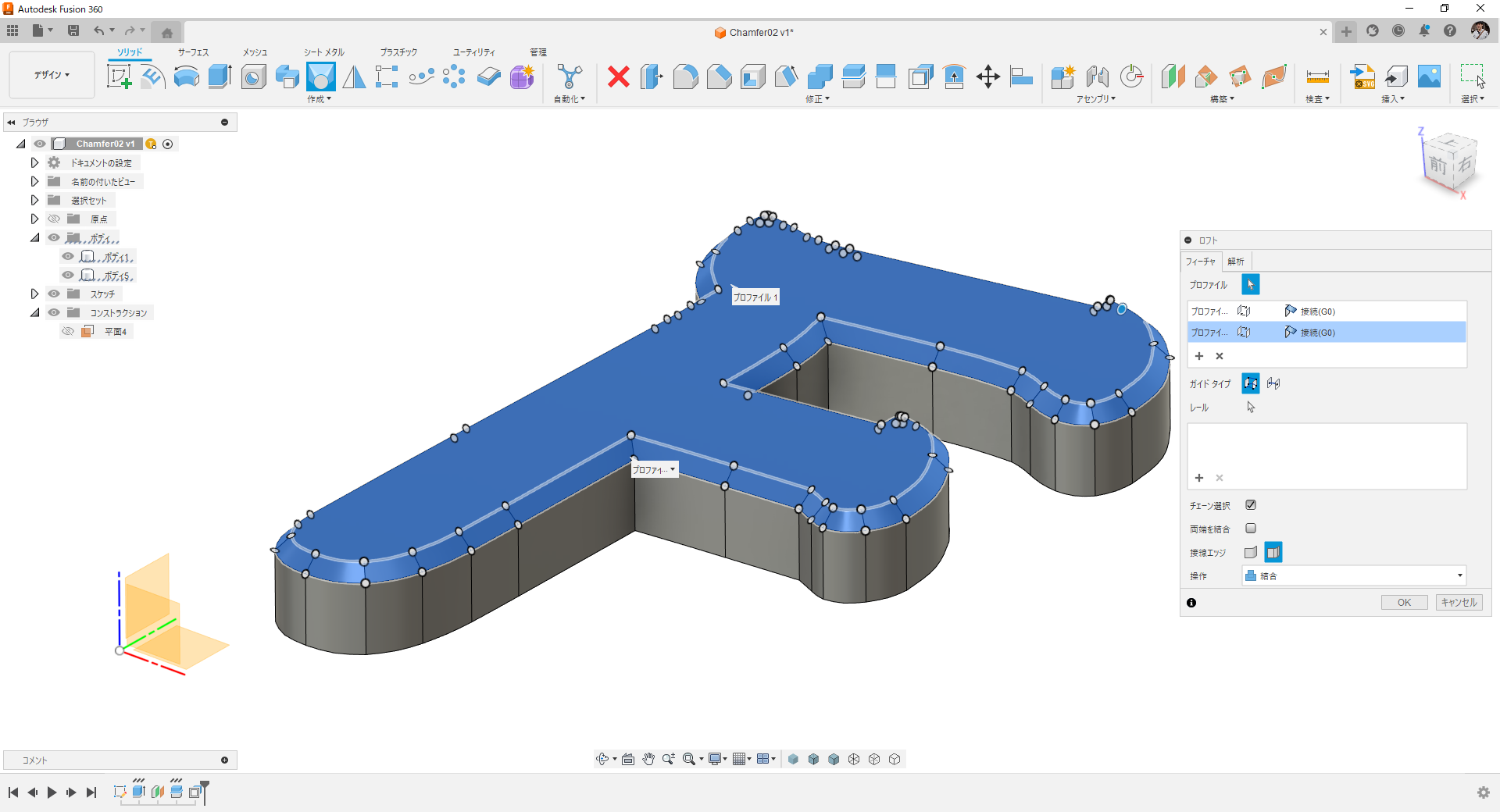

上部ボディの上面と下部ボディの上面をロフトで結合。このとき接線エッジは「保持」にしておいてください。

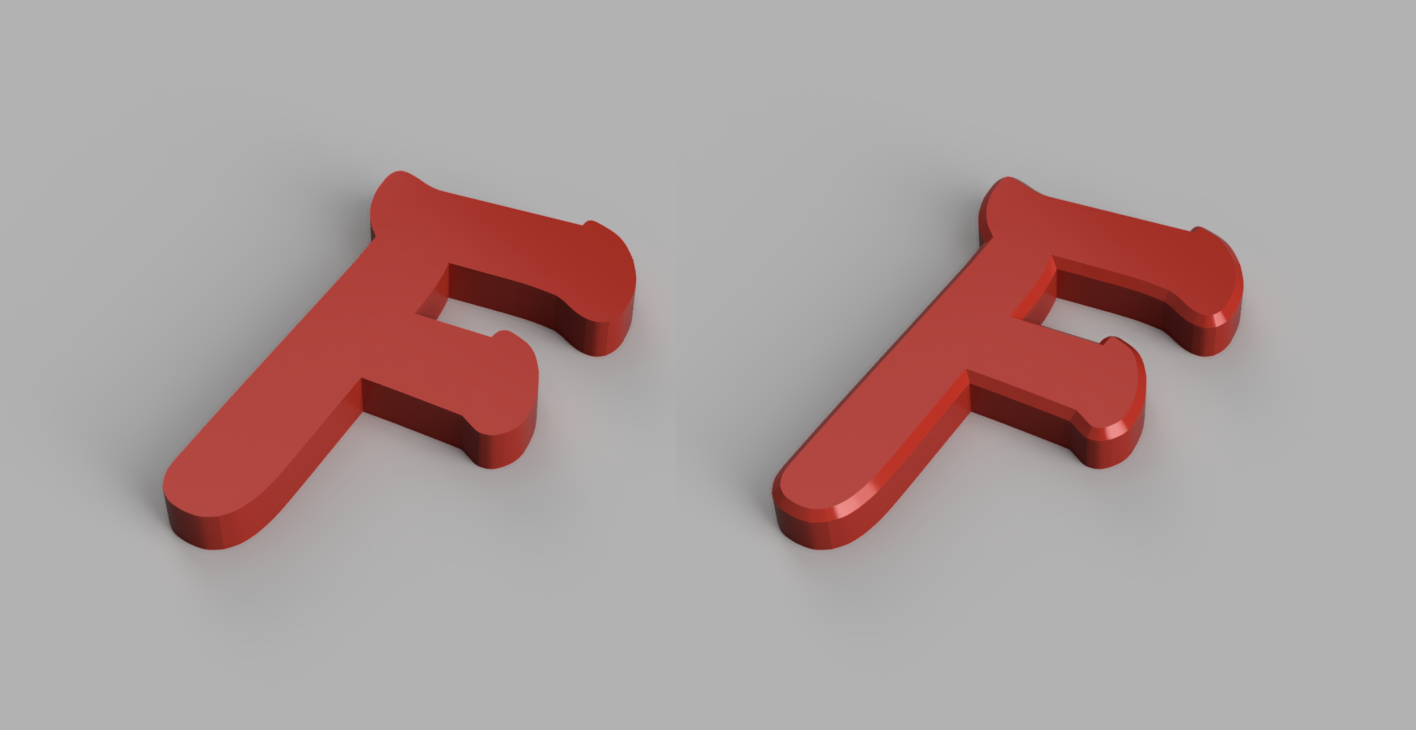

完成です。

詳細な操作は動画でご確認ください。

---

3D-CAD：Autodesk Fusion360
