傾く文字




[Fusion360 Tips]


ソリッドボディの一部から文字が傾いて浮き上がってきます。文字プロファイルの押出し、結合切り取り、傾斜平面、面を置換などを使って作っています。

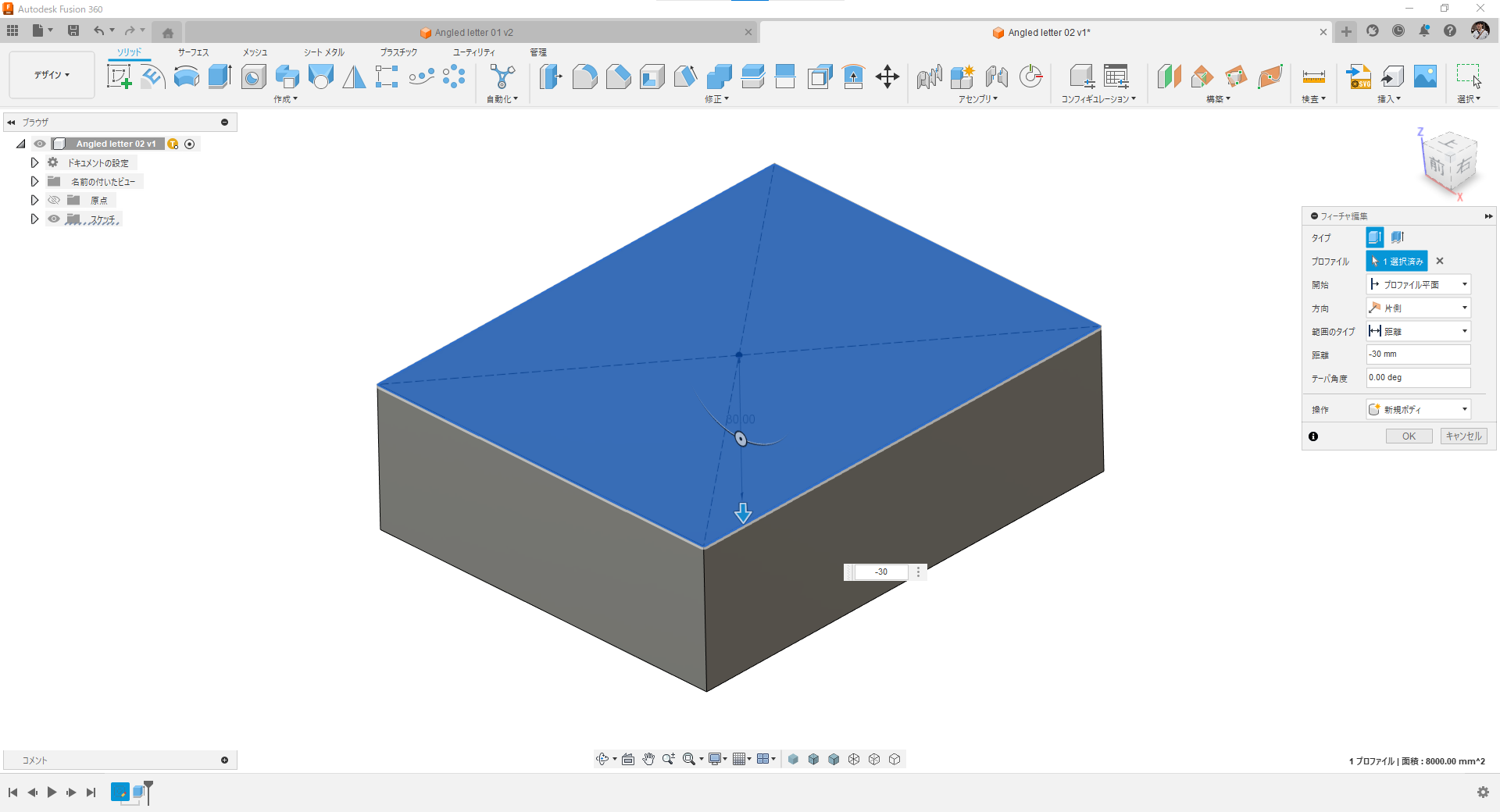

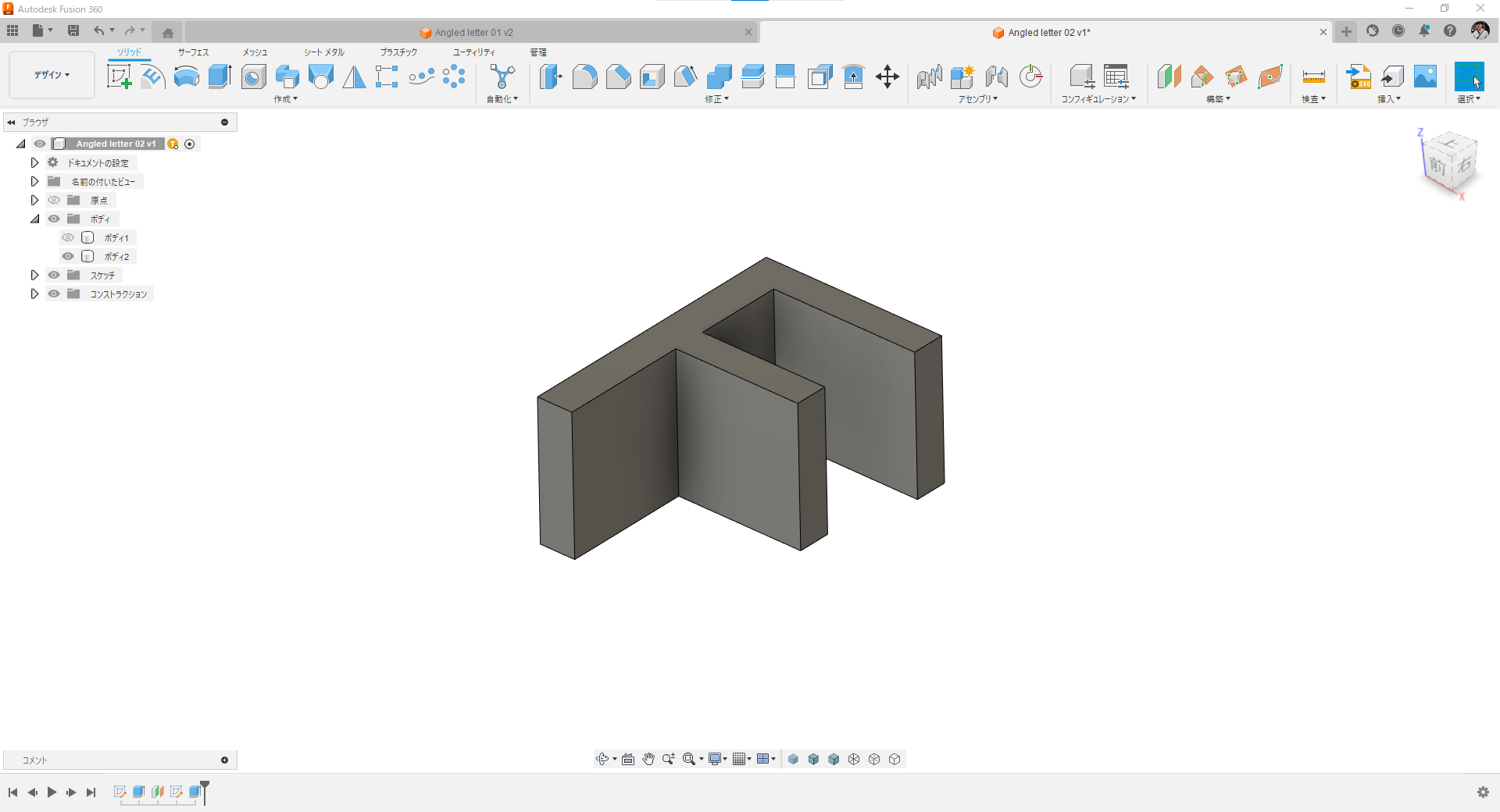

四角形を押出し。

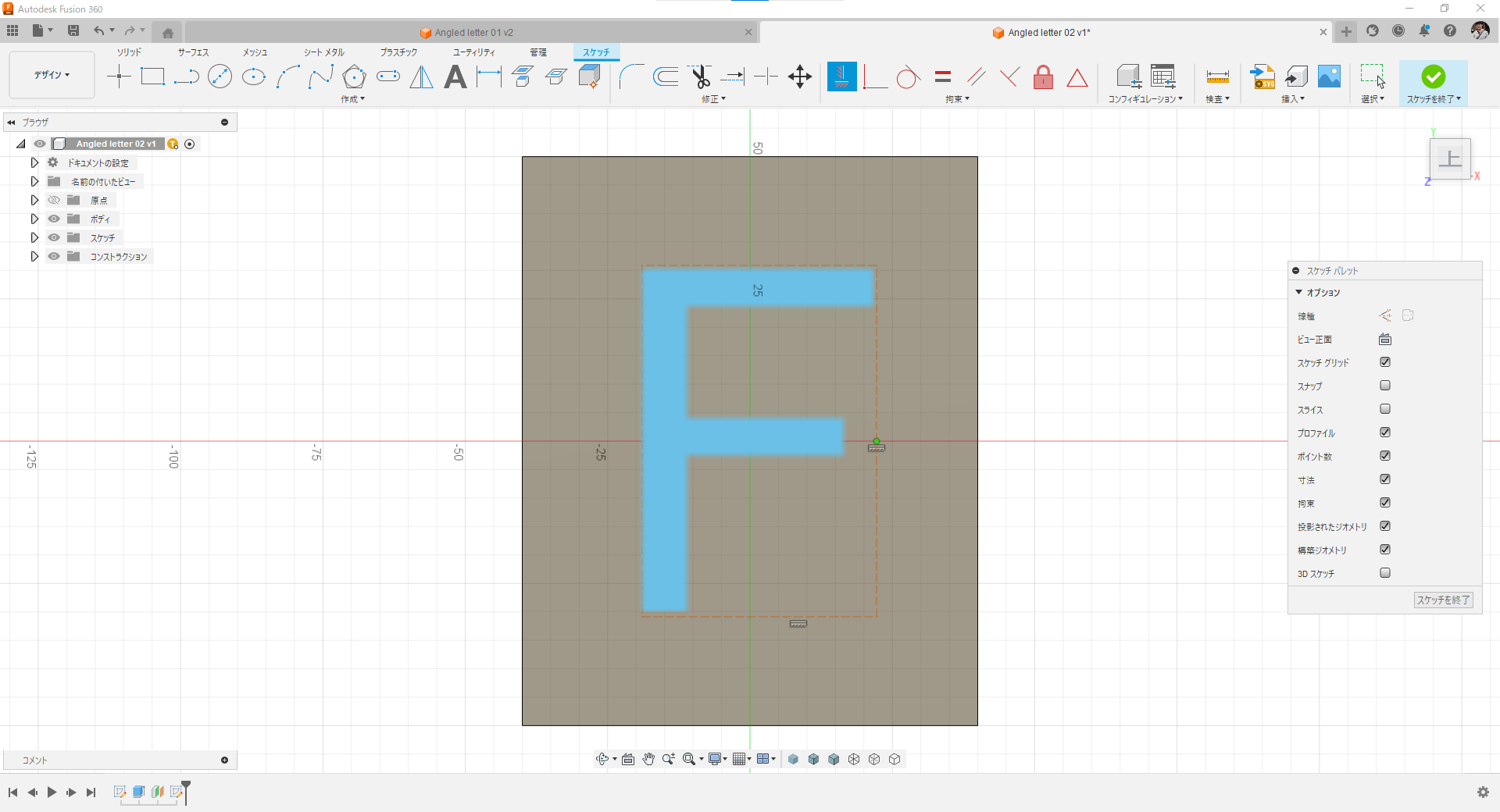

上面に文字をスケッチ。

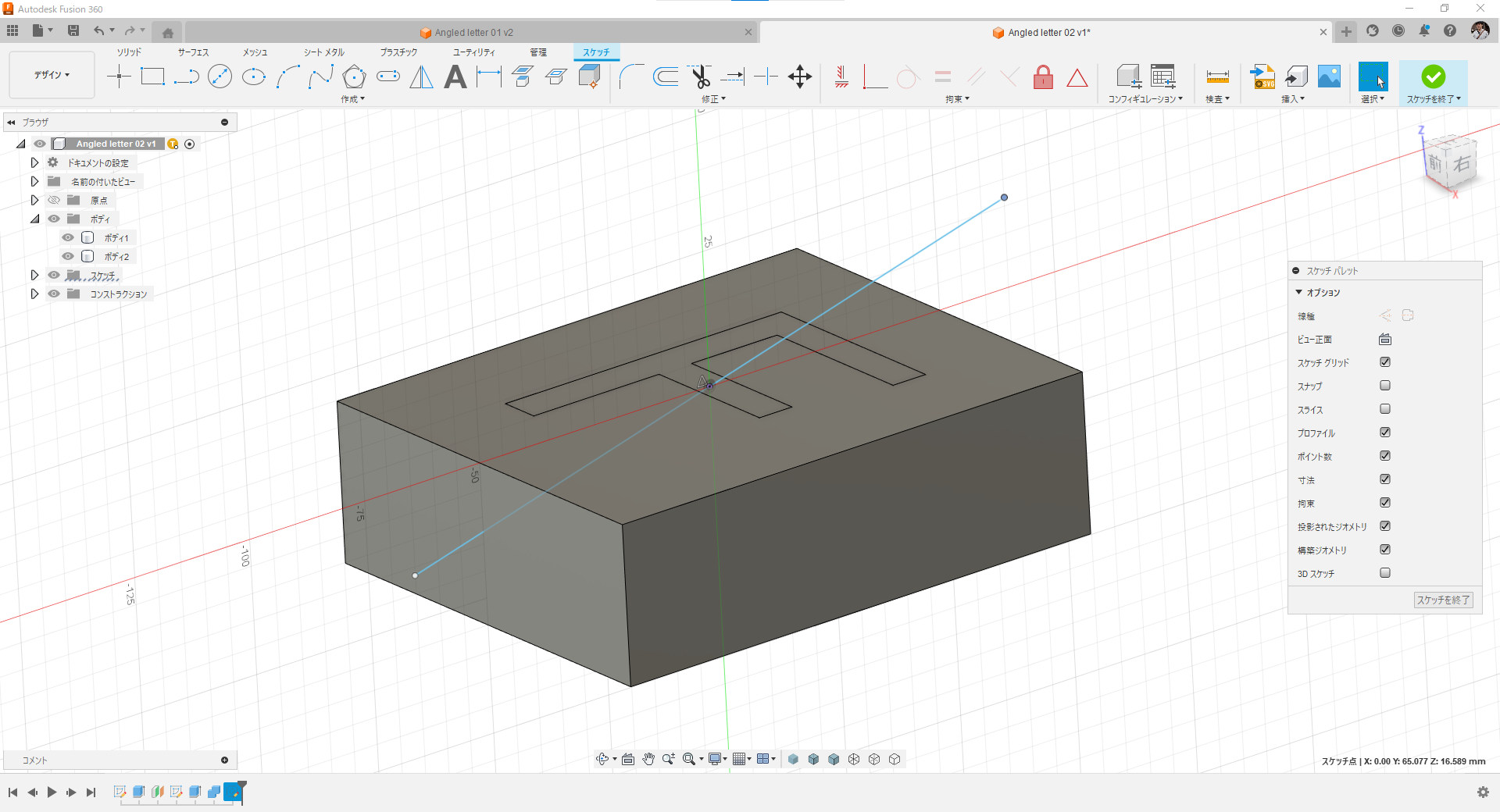

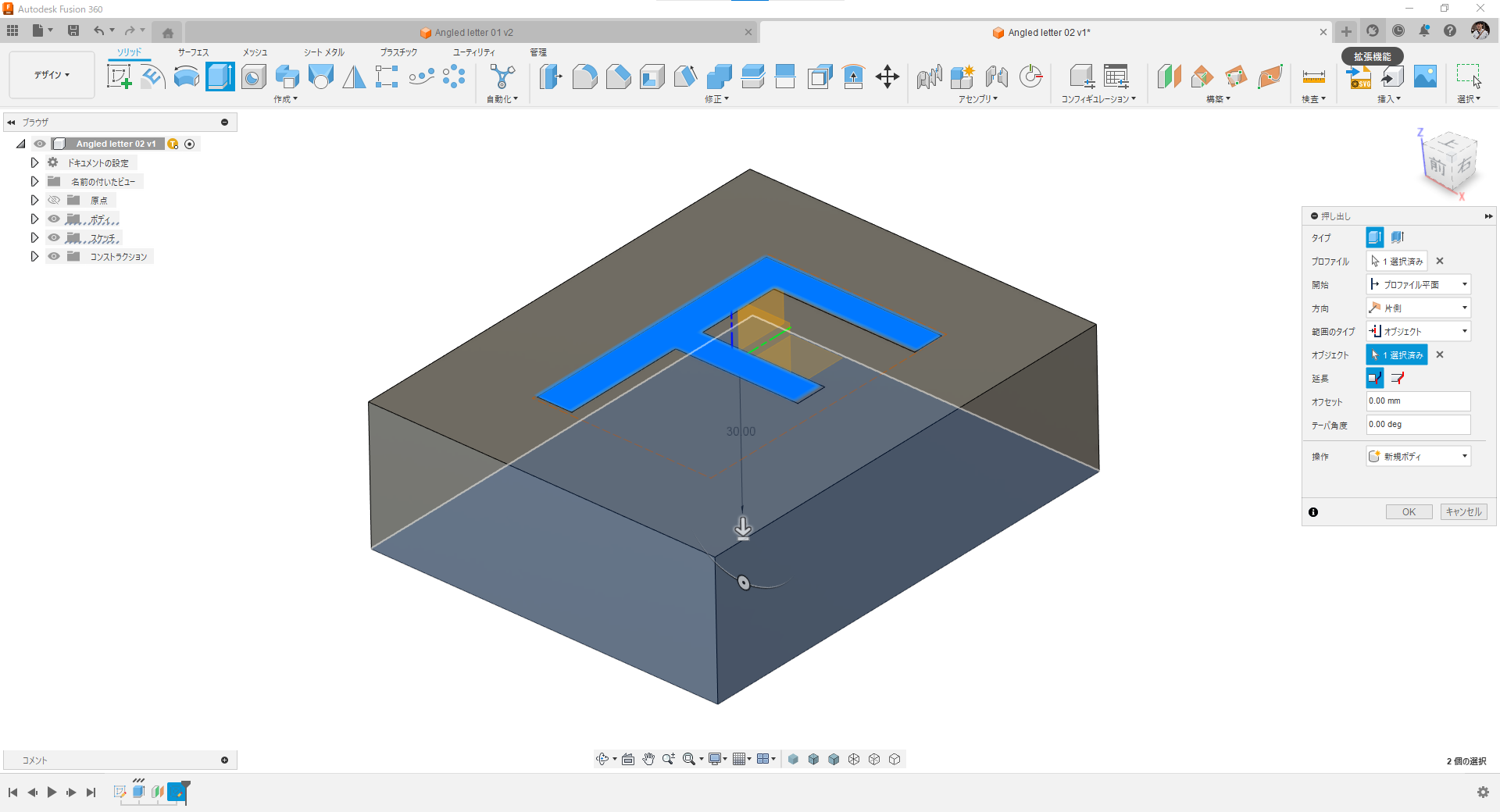

文字プロファイルを押し出して新規ボディ作成。

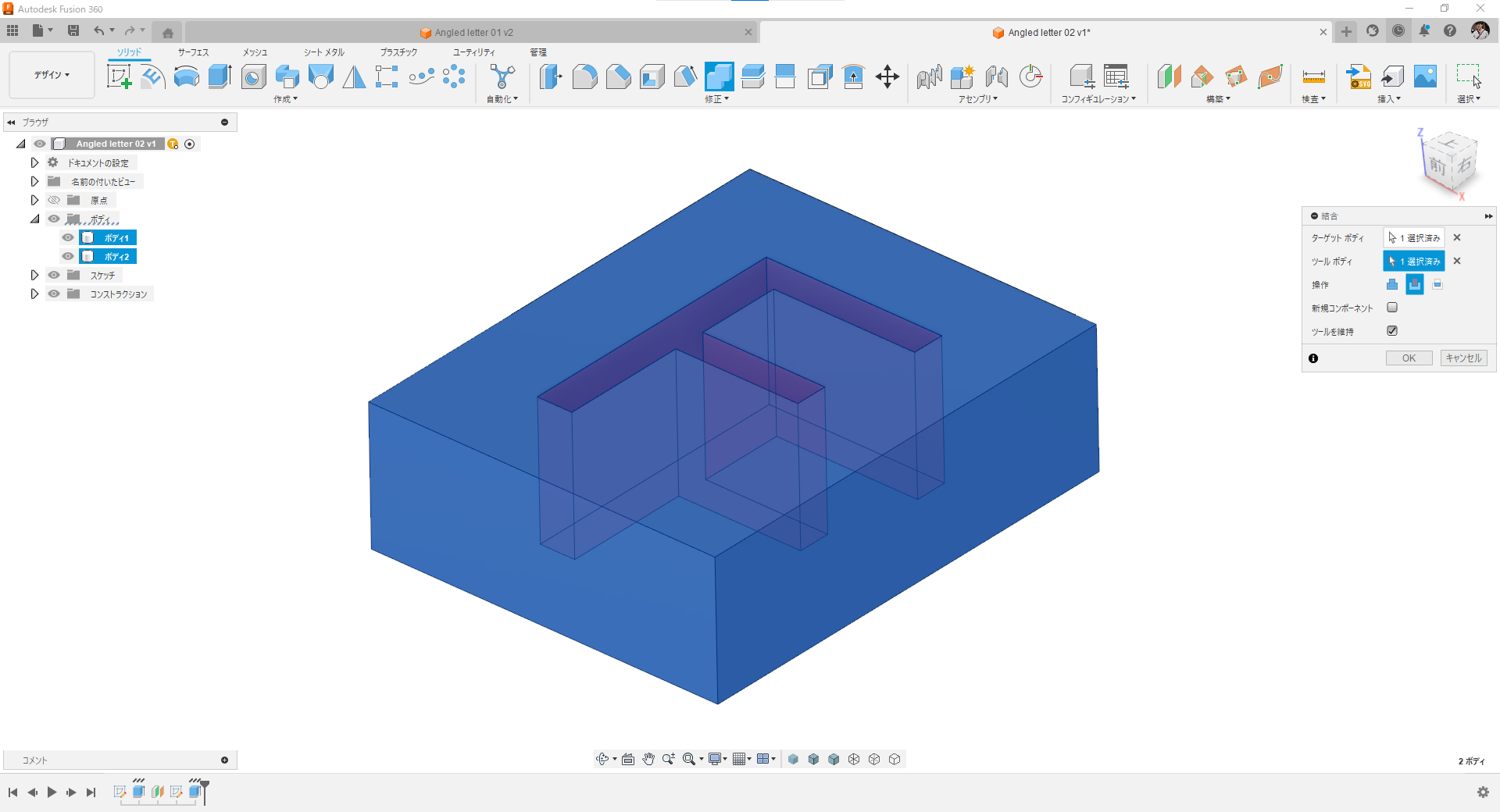

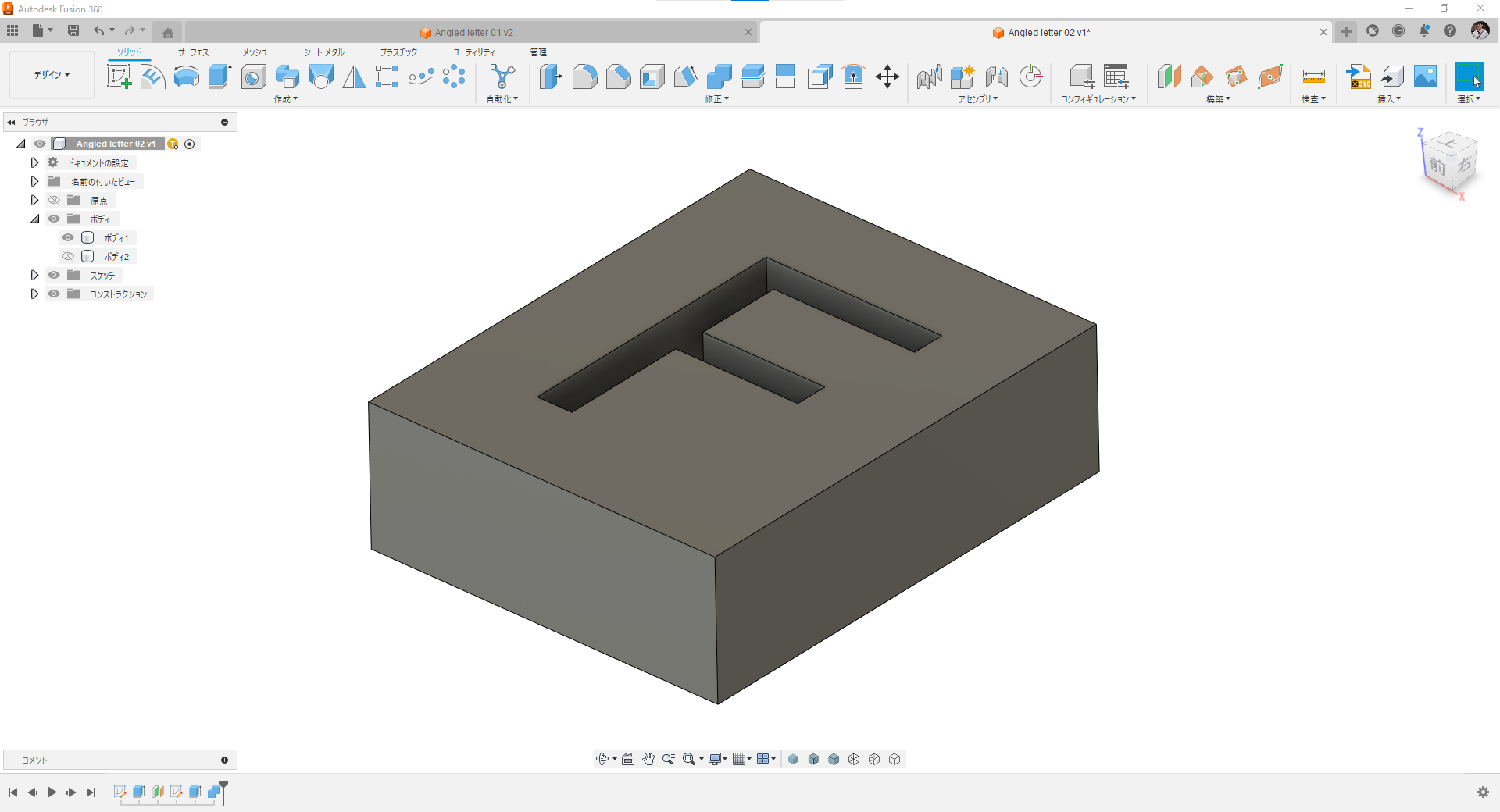

元ボディを文字ボディで切り取り。文字ボディは維持しておきます。

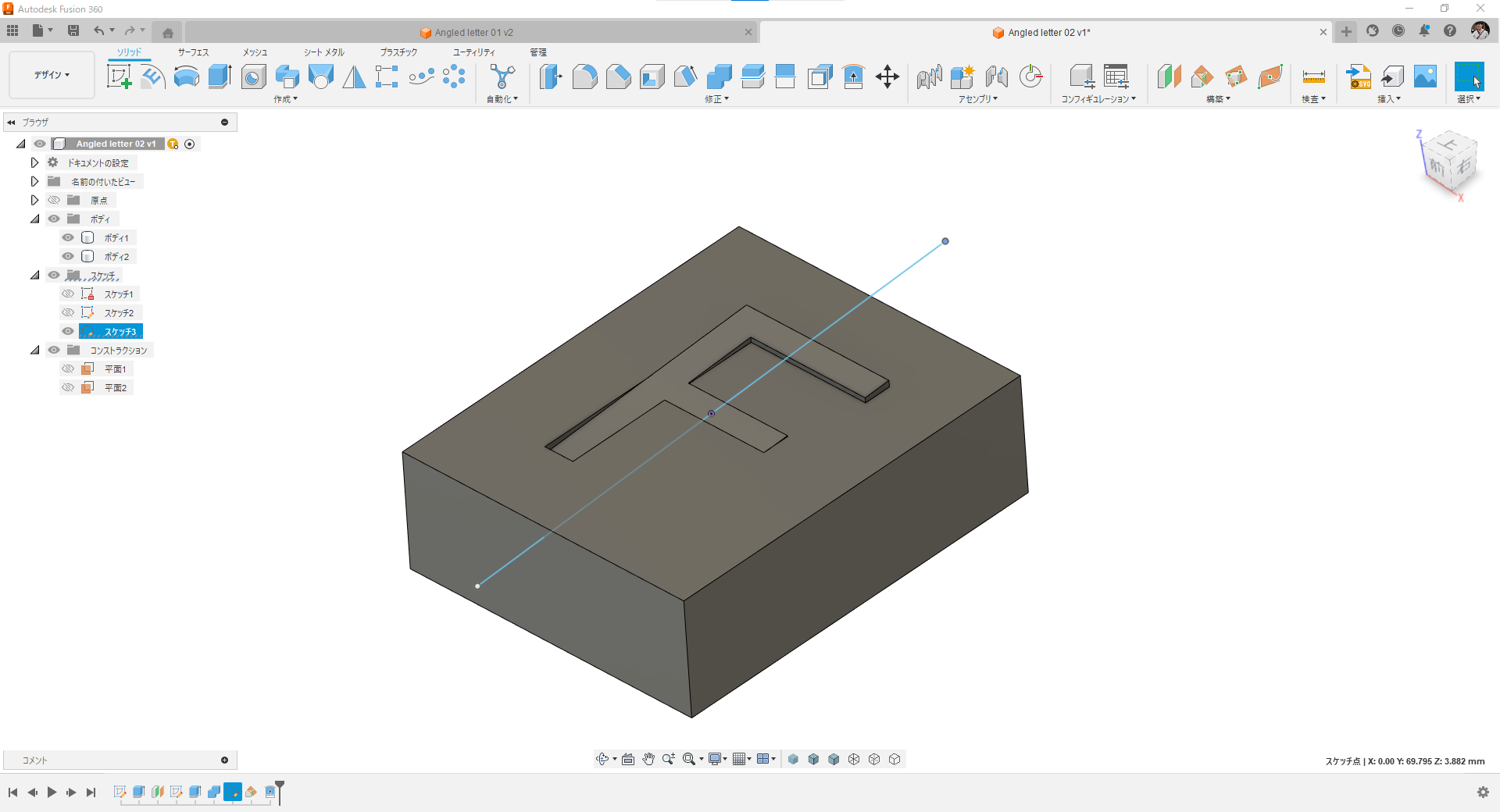

YZ平面に斜めの直線をスケッチ。原点との間に中点拘束を付けておきます。

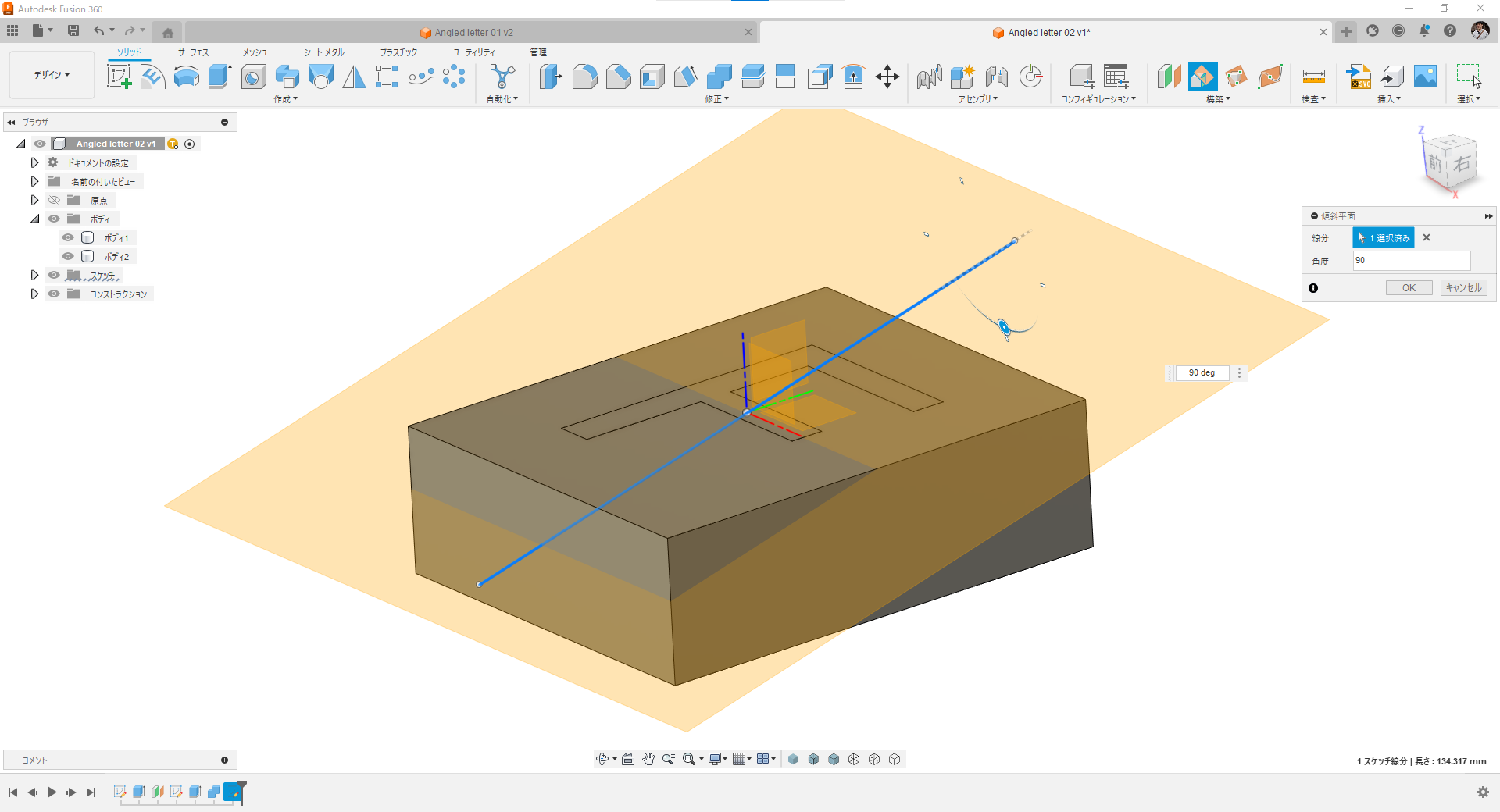

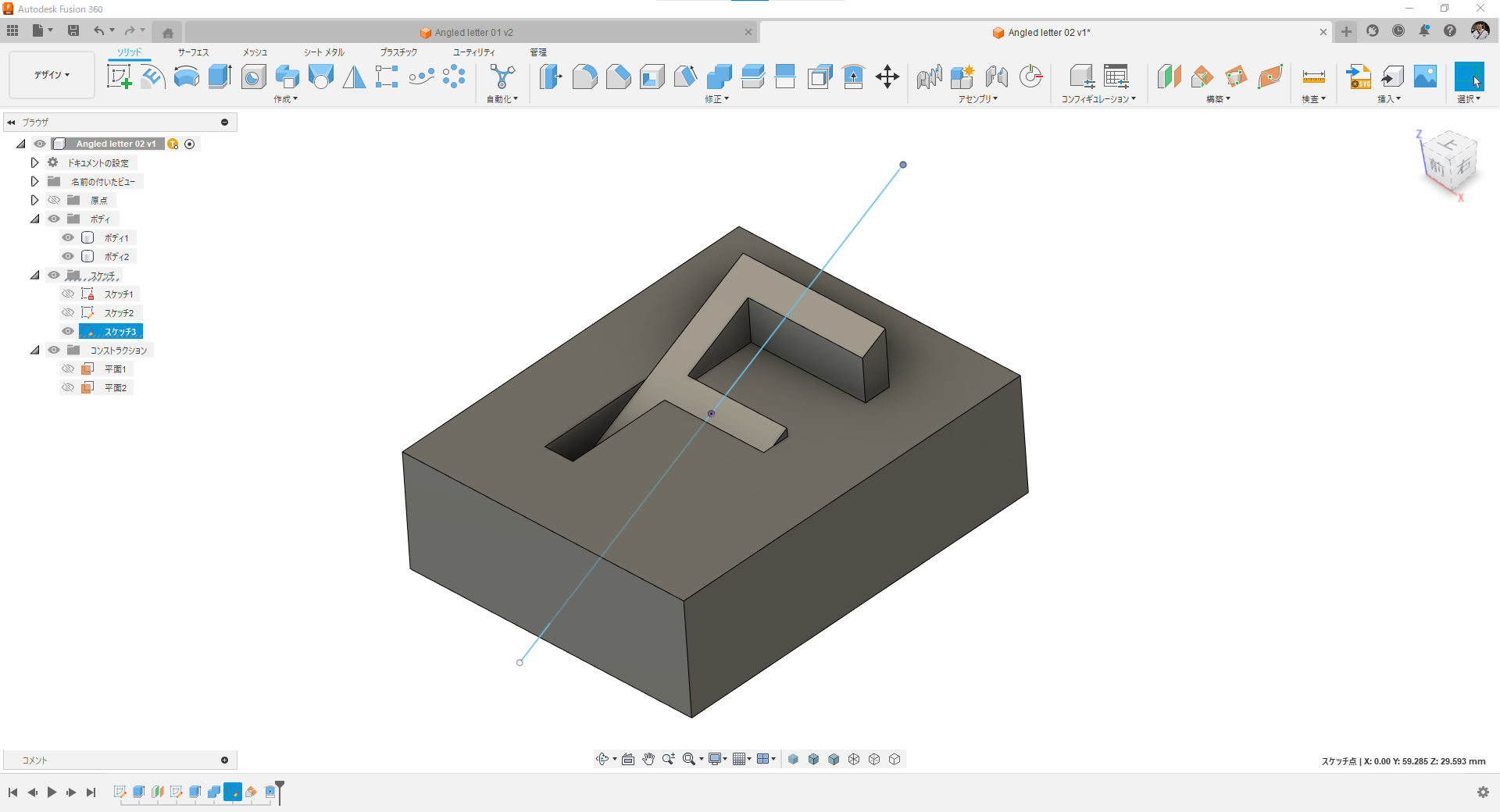

直線を基準にして傾斜平面(構築平面)を作成。

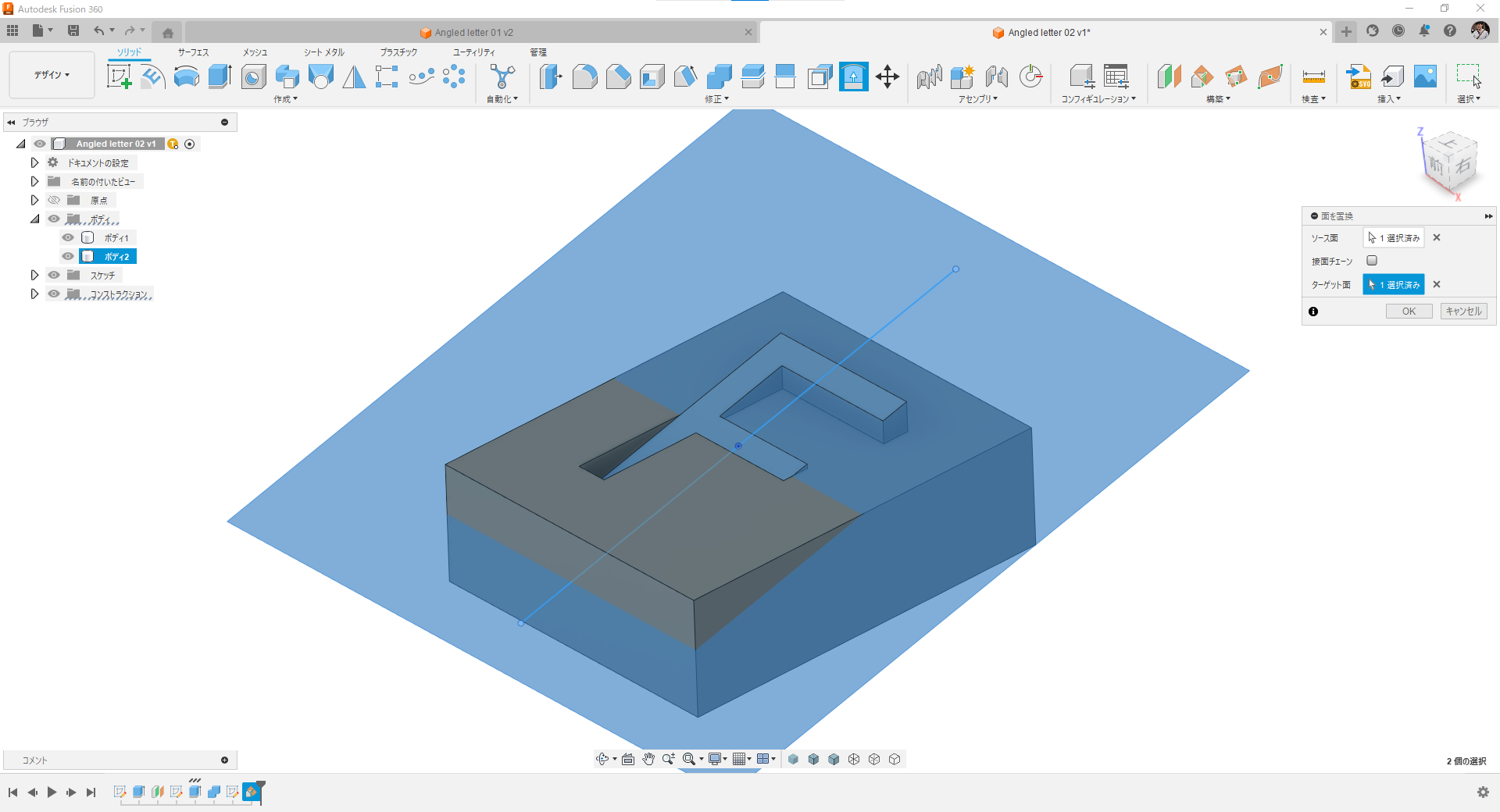

文字の上面を「面を置換」コマンドで傾斜平面に沿わせます。

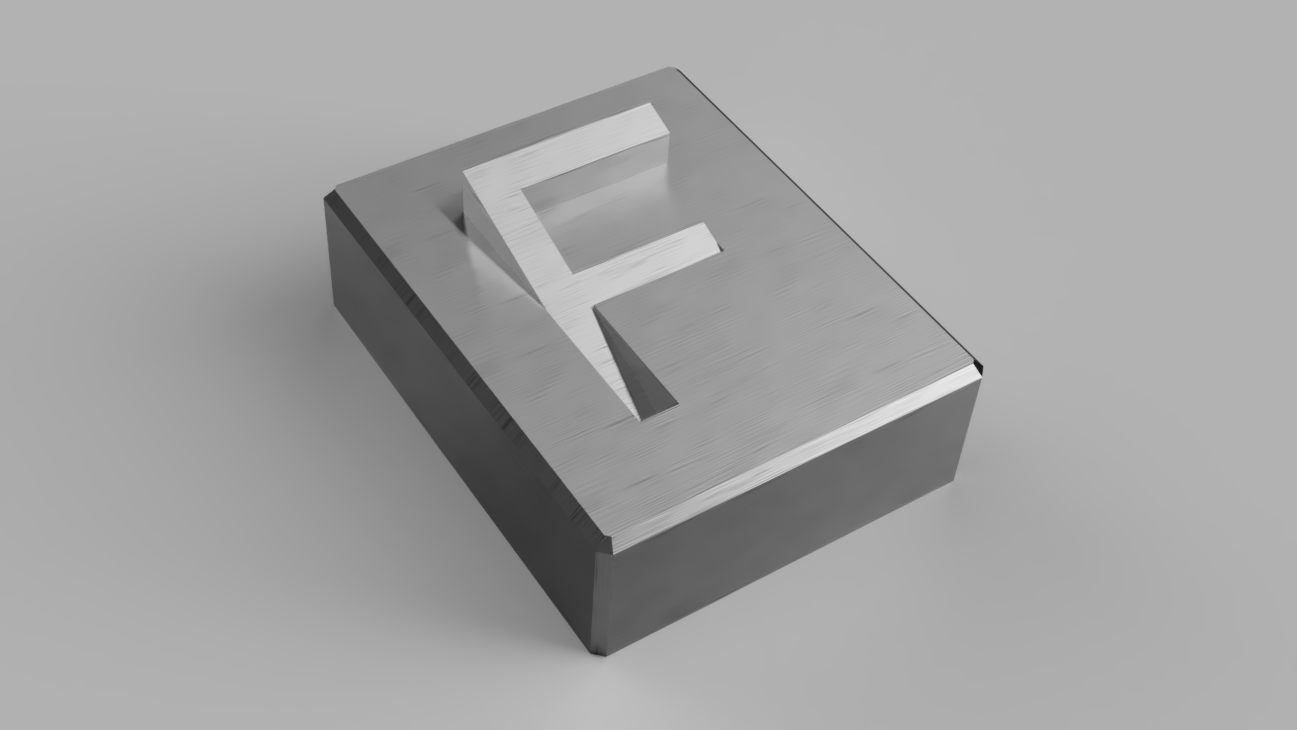

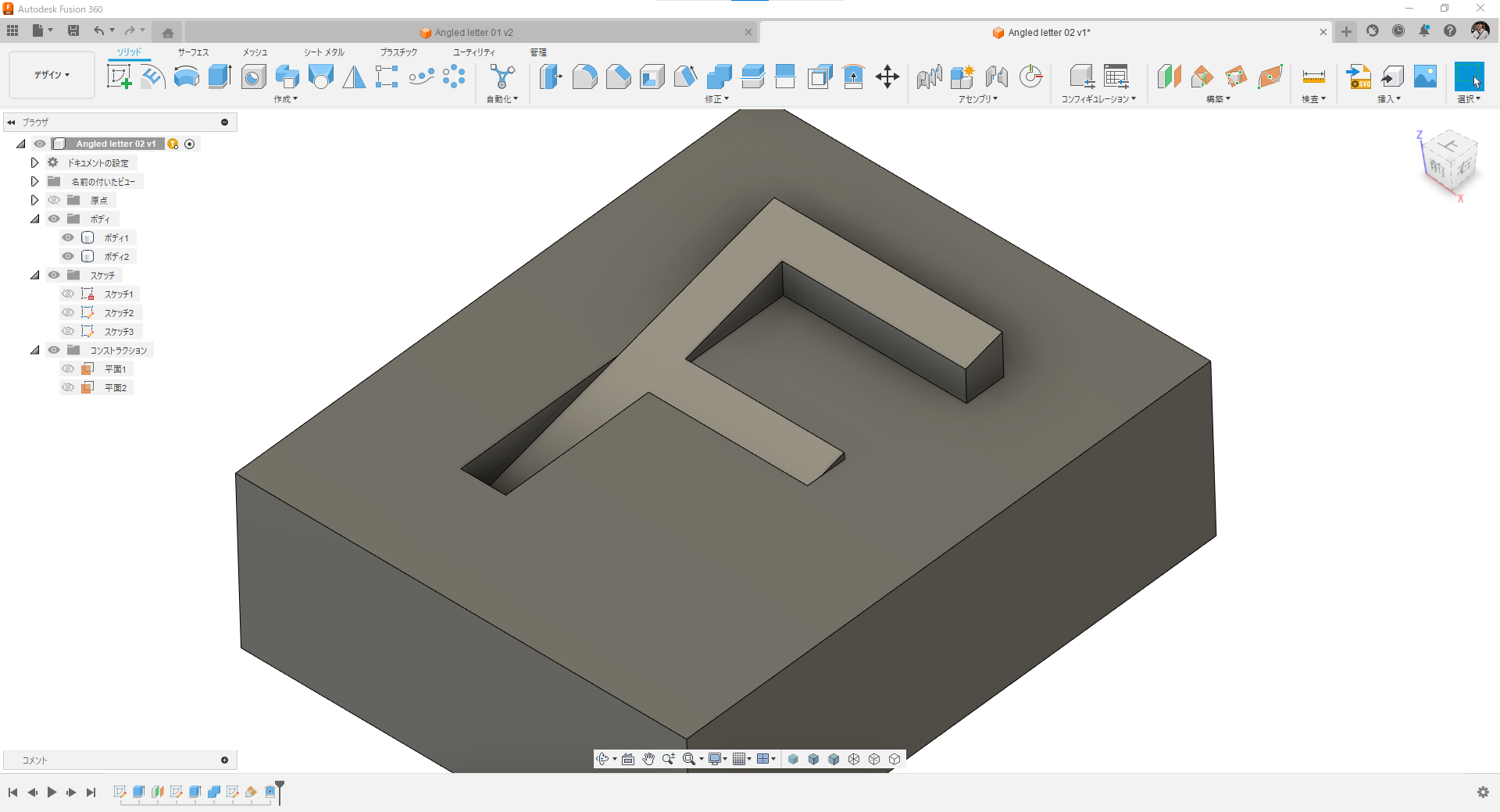

斜めになった文字が浮かび上がります。



斜めの直線をドラッグすると自由に文字の角度を変えられます。




詳しい操作は動画で。





3D-CAD:Autodesk Fusion360
