二つの輪

[Fusion360 Tips]

組み合わさった2つのリング。スイープやパイプコマンドを使わずに作ってみました。描いたスケッチは1つだけであとは押出しとシェル化、フルラウンドフィレットを主に使っています。

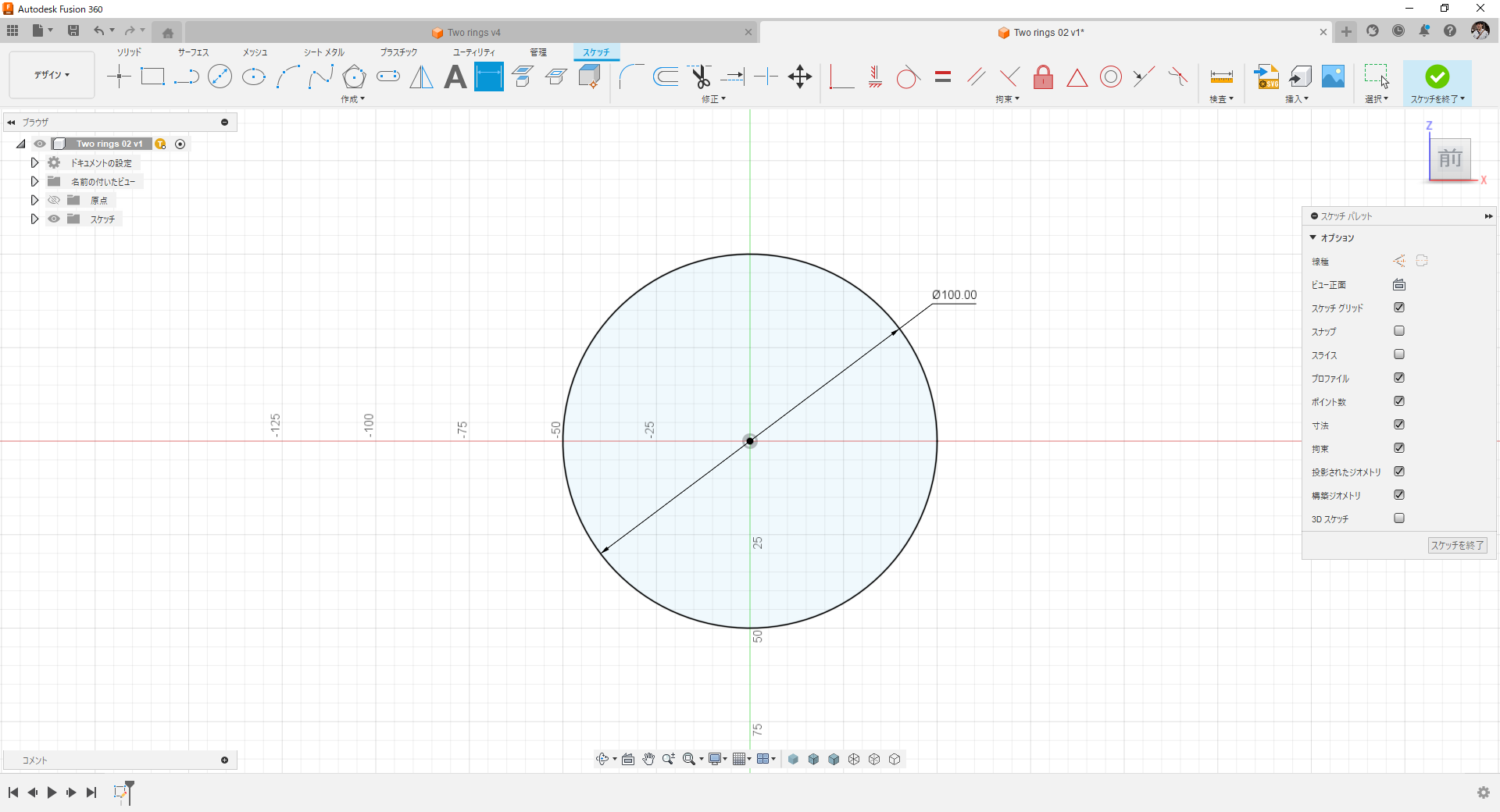

円スケッチ作成。

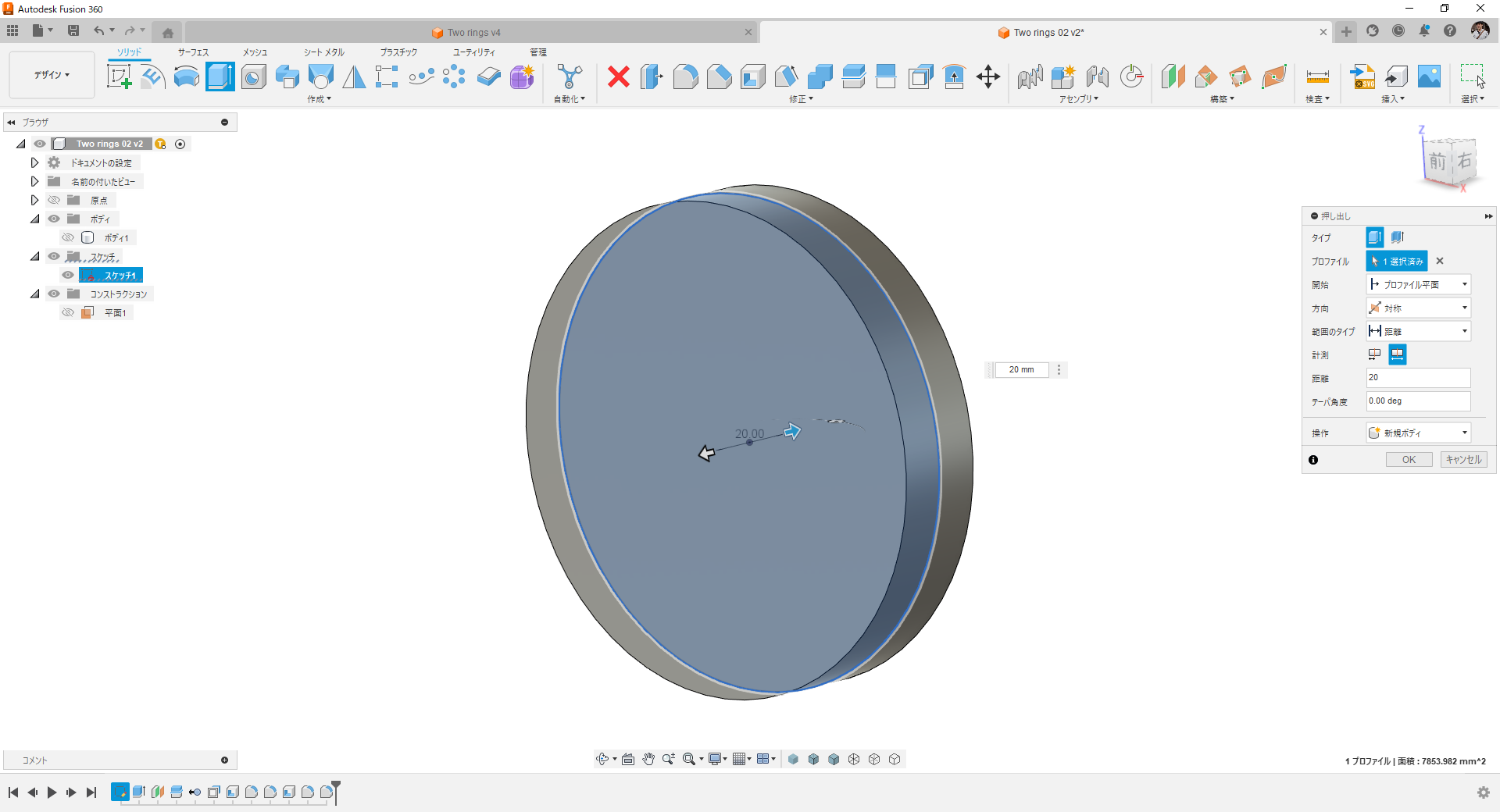

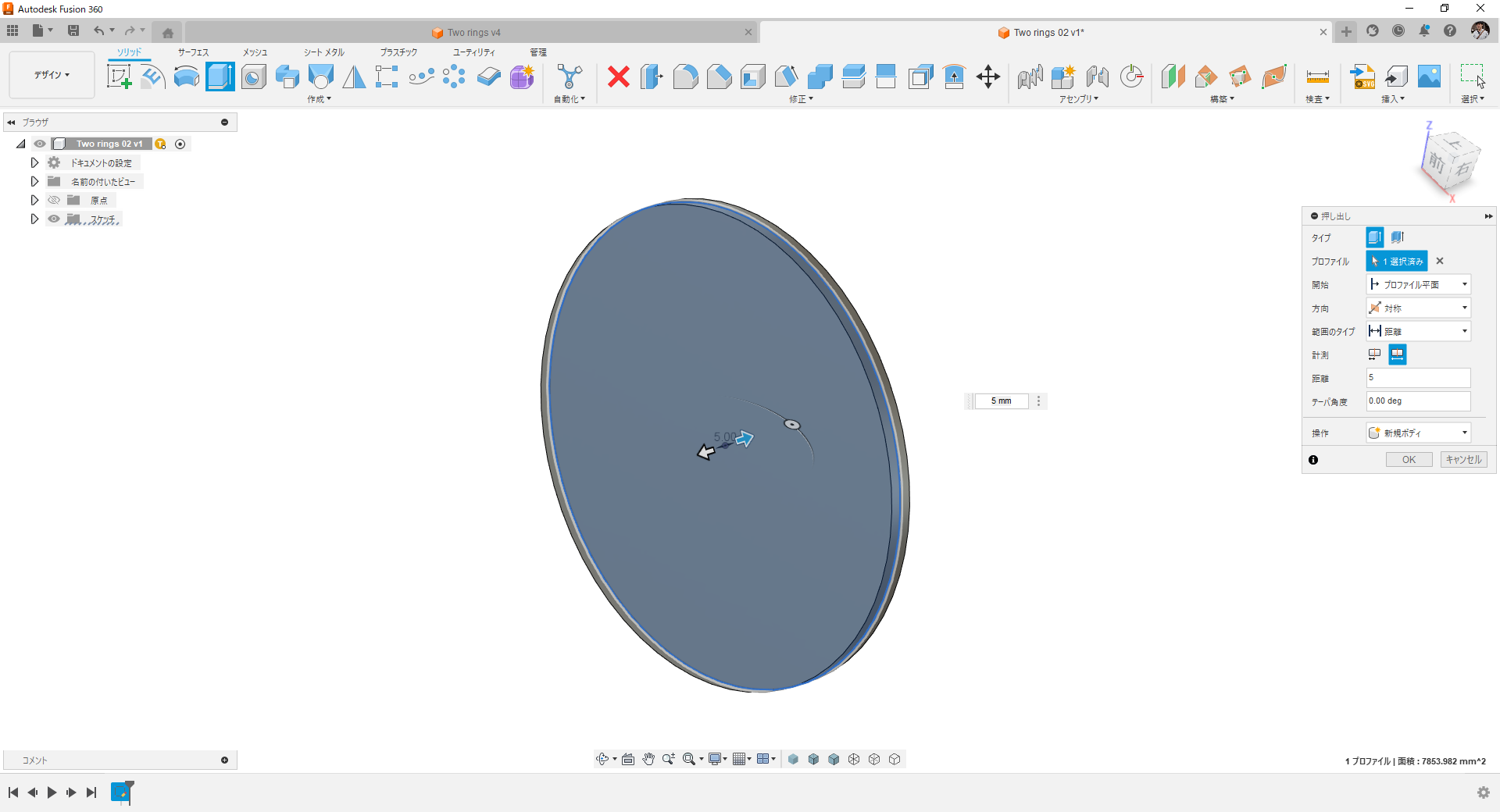

両側に押出し。

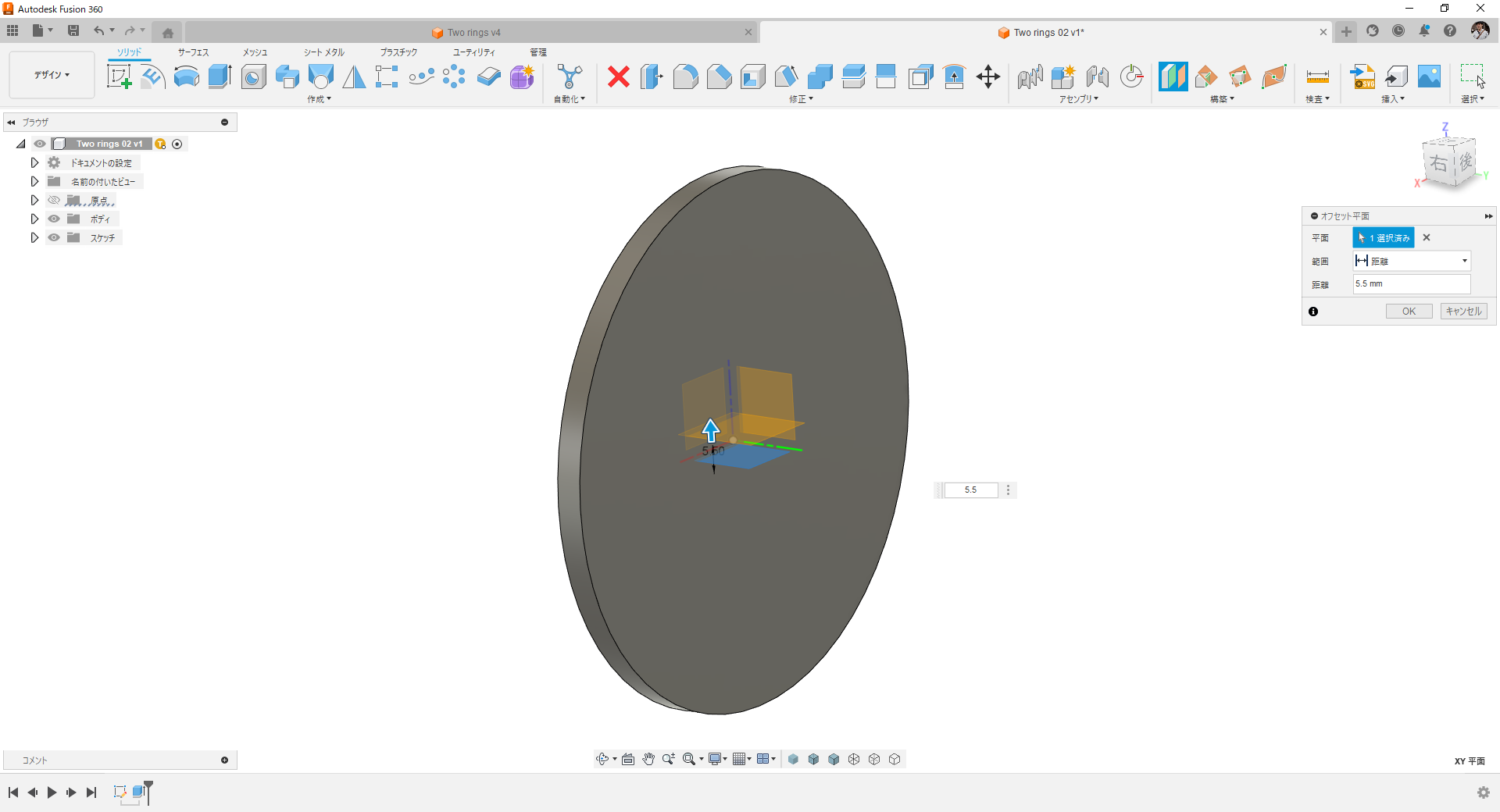

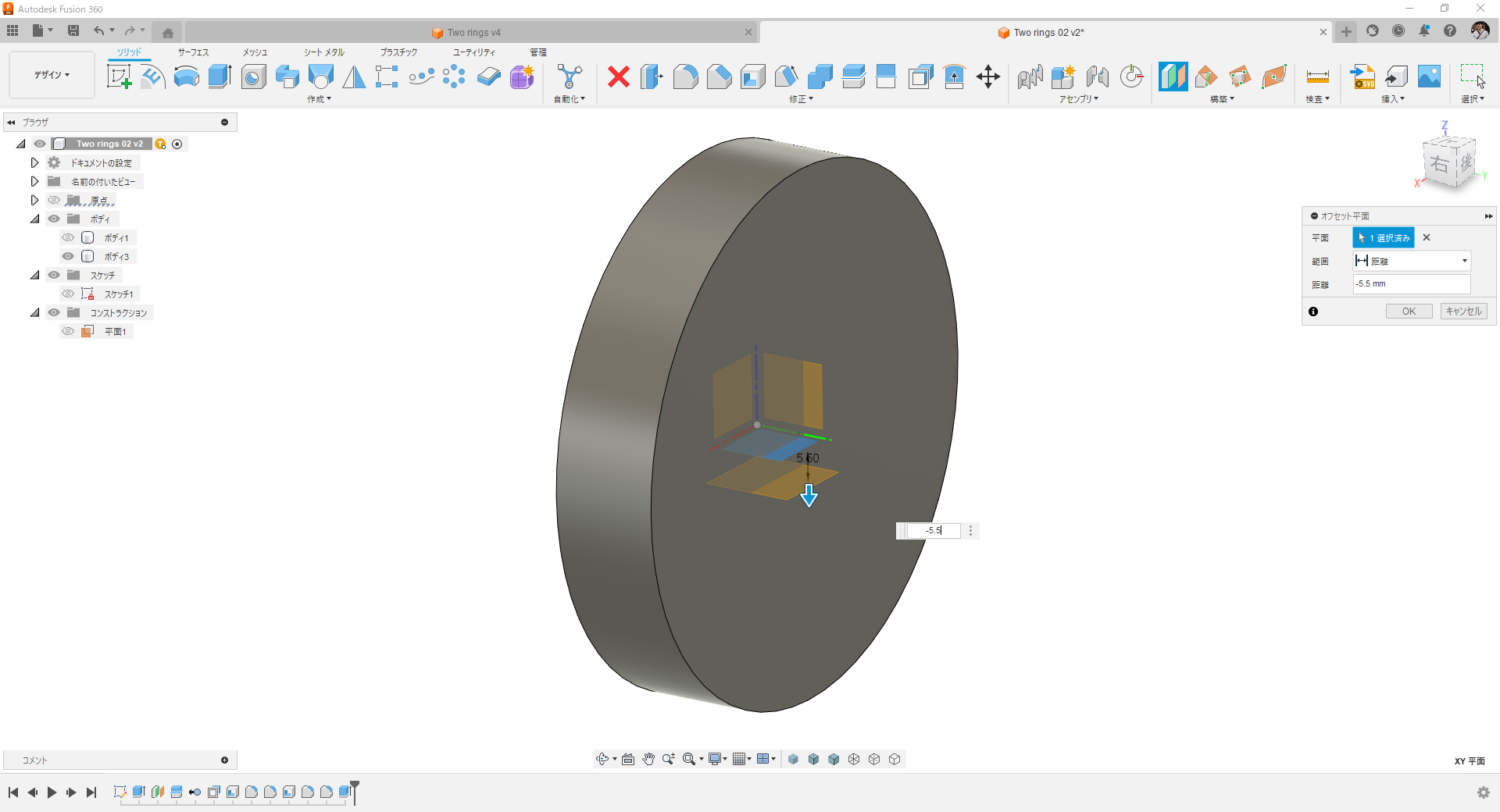

オフセット平面作成。

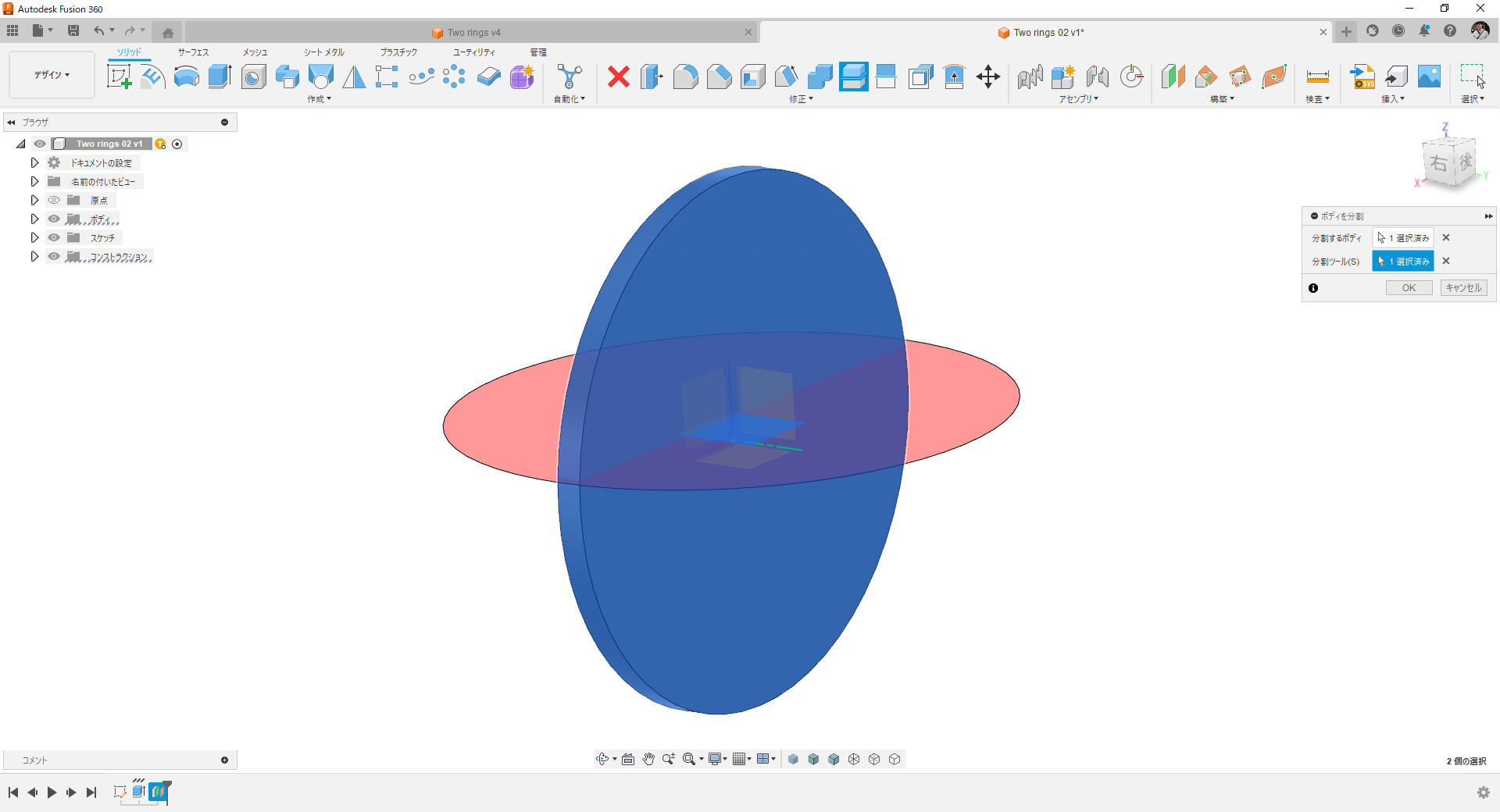

作ったオフセット平面でボディを分割。

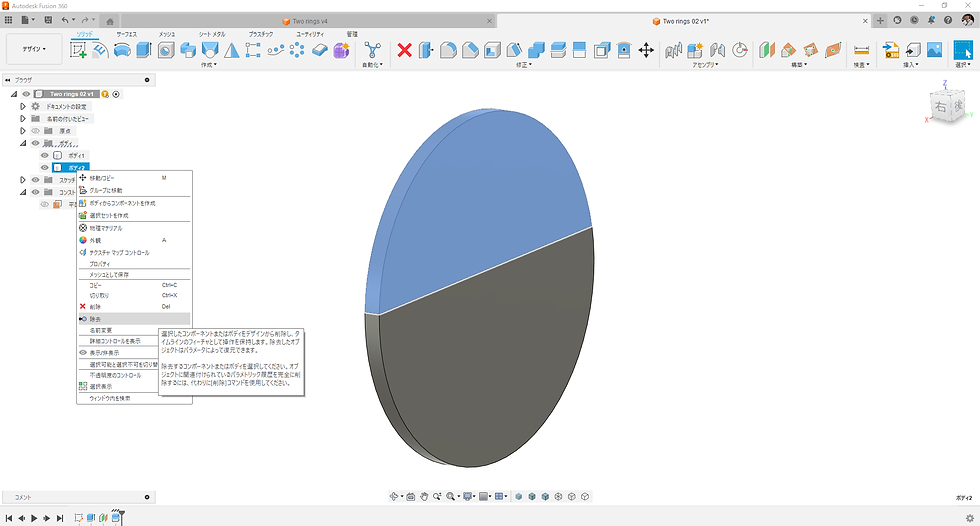

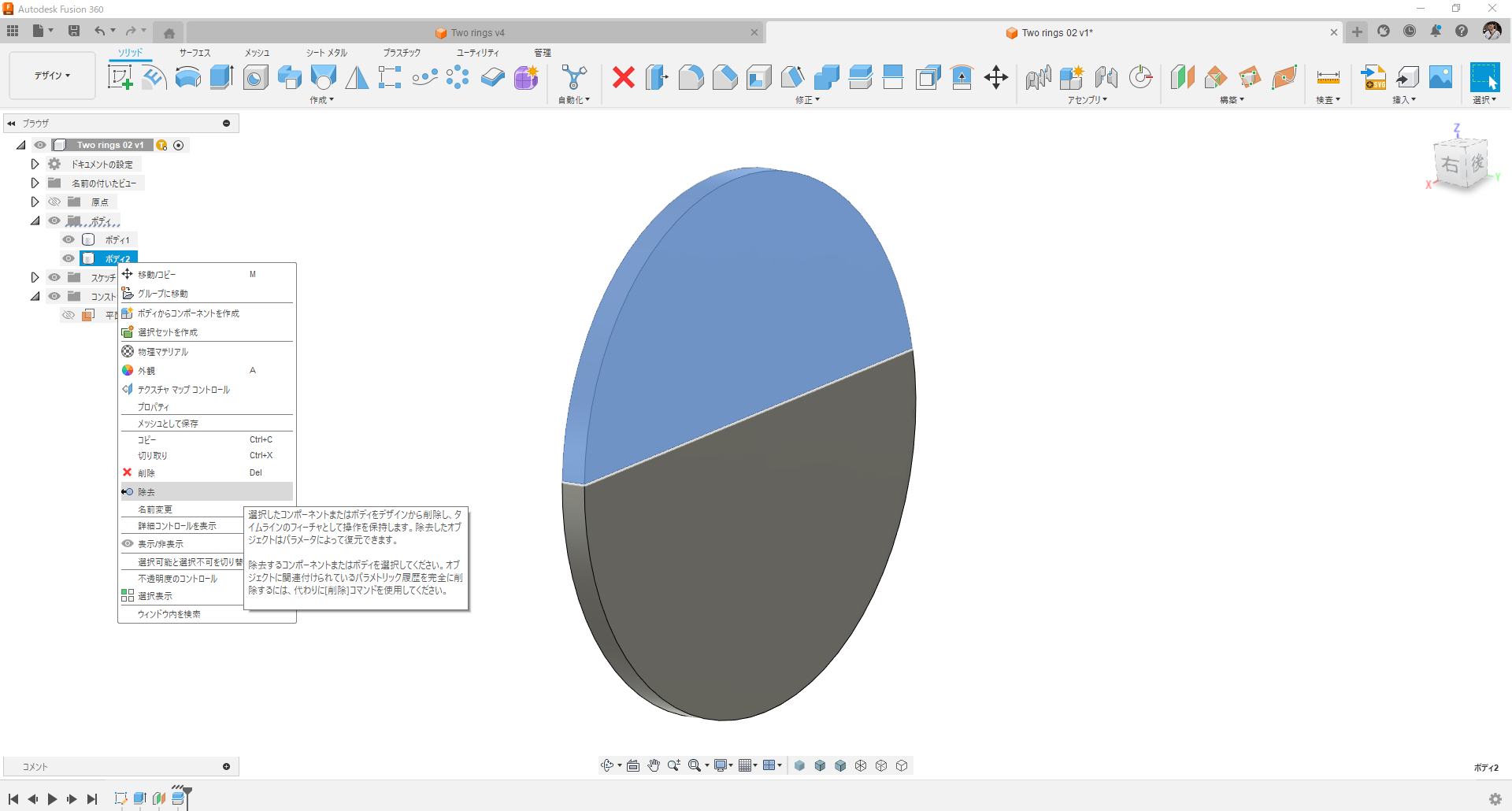

上側を「除去」しておきます。

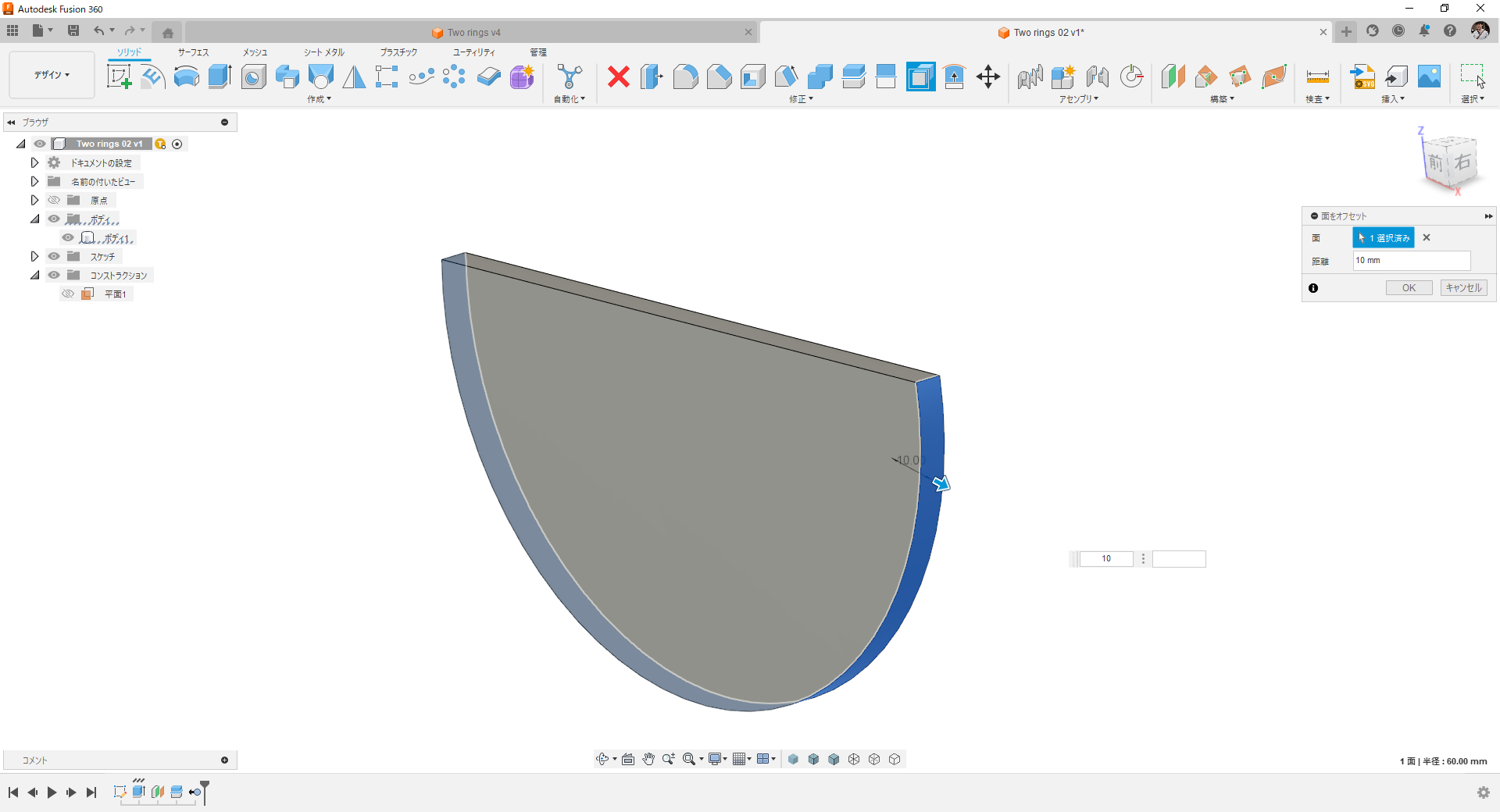

外側の面をオフセット。今回は10mmにしています。

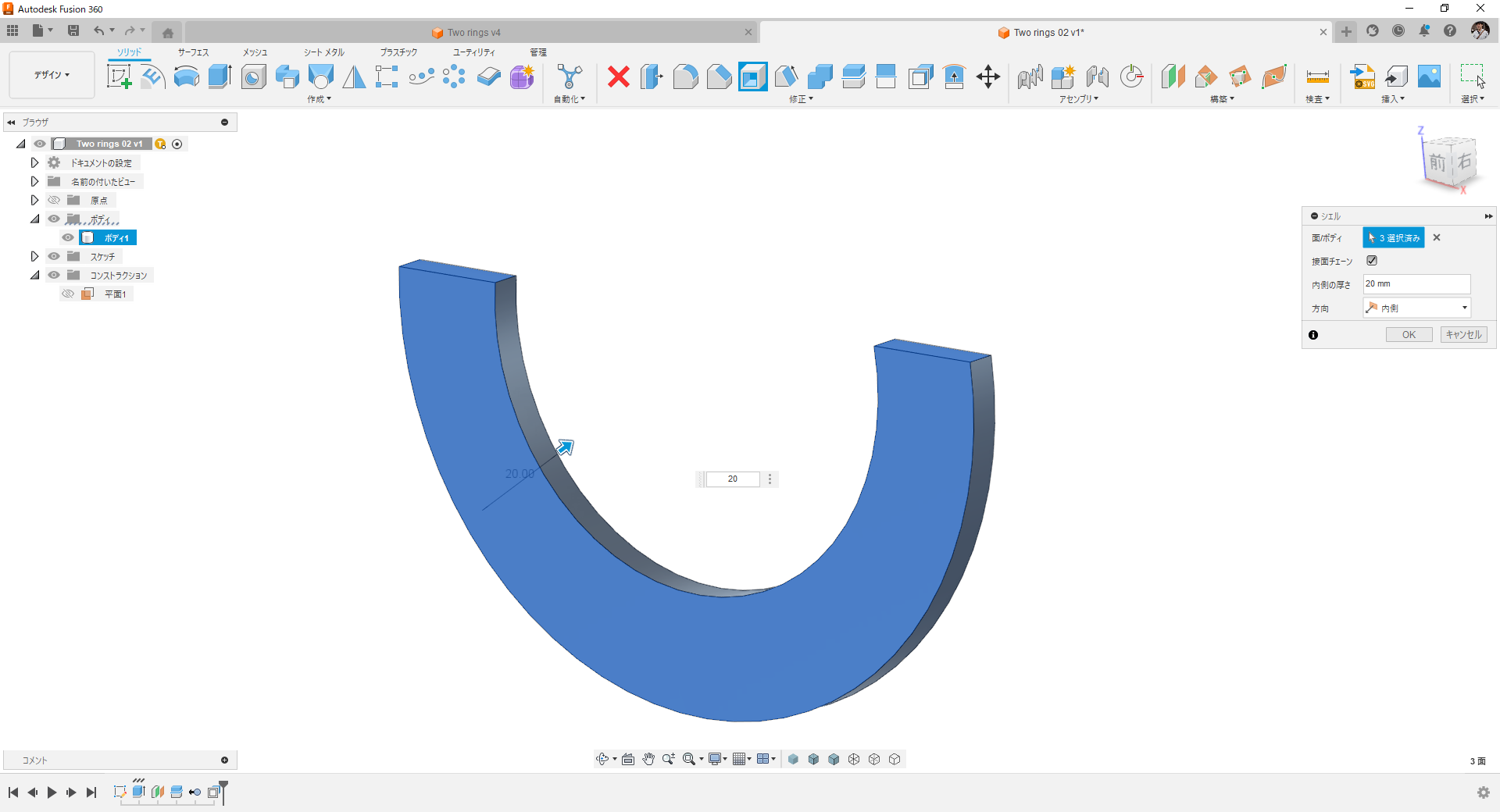

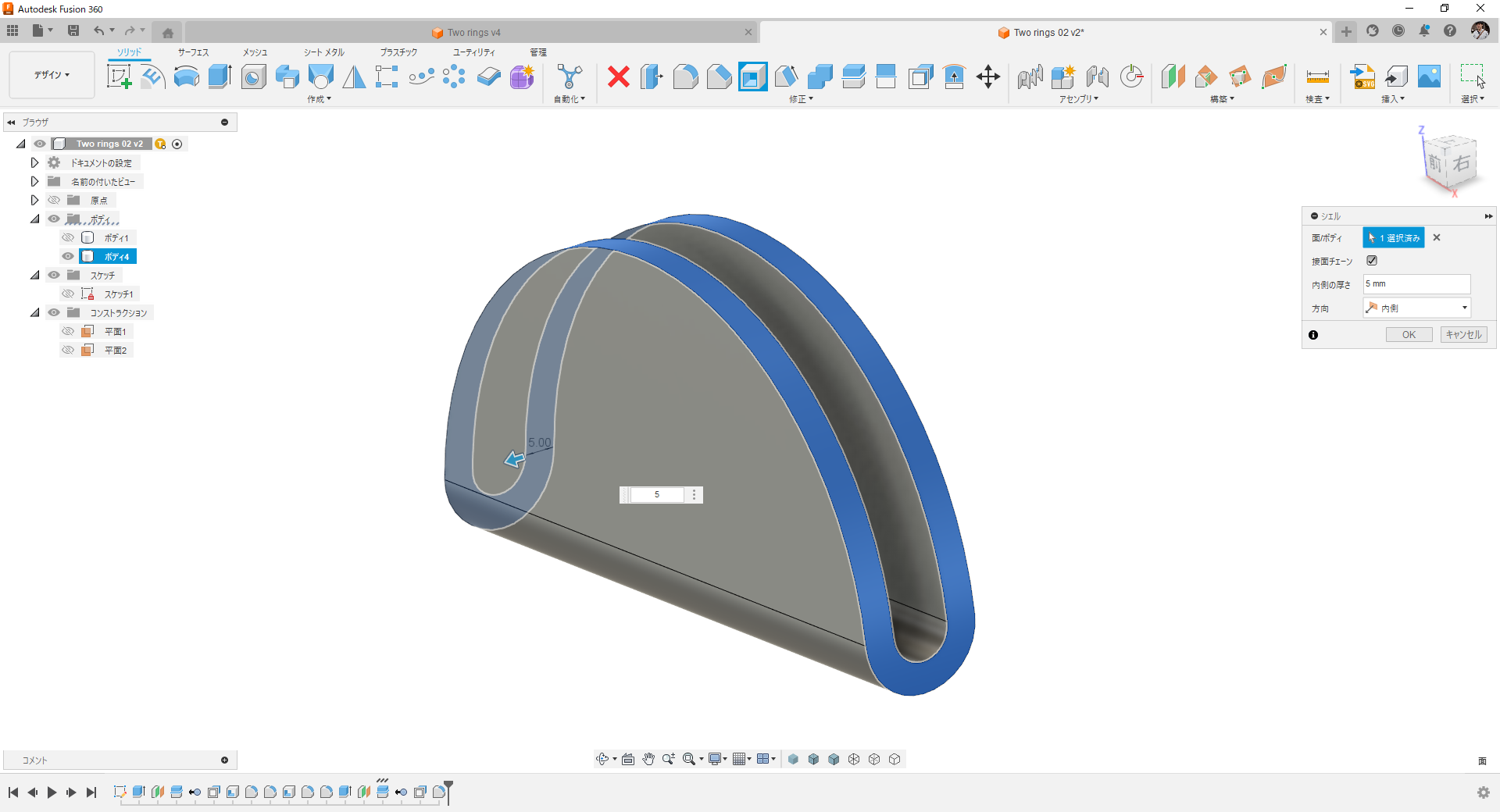

シェル化20mm。

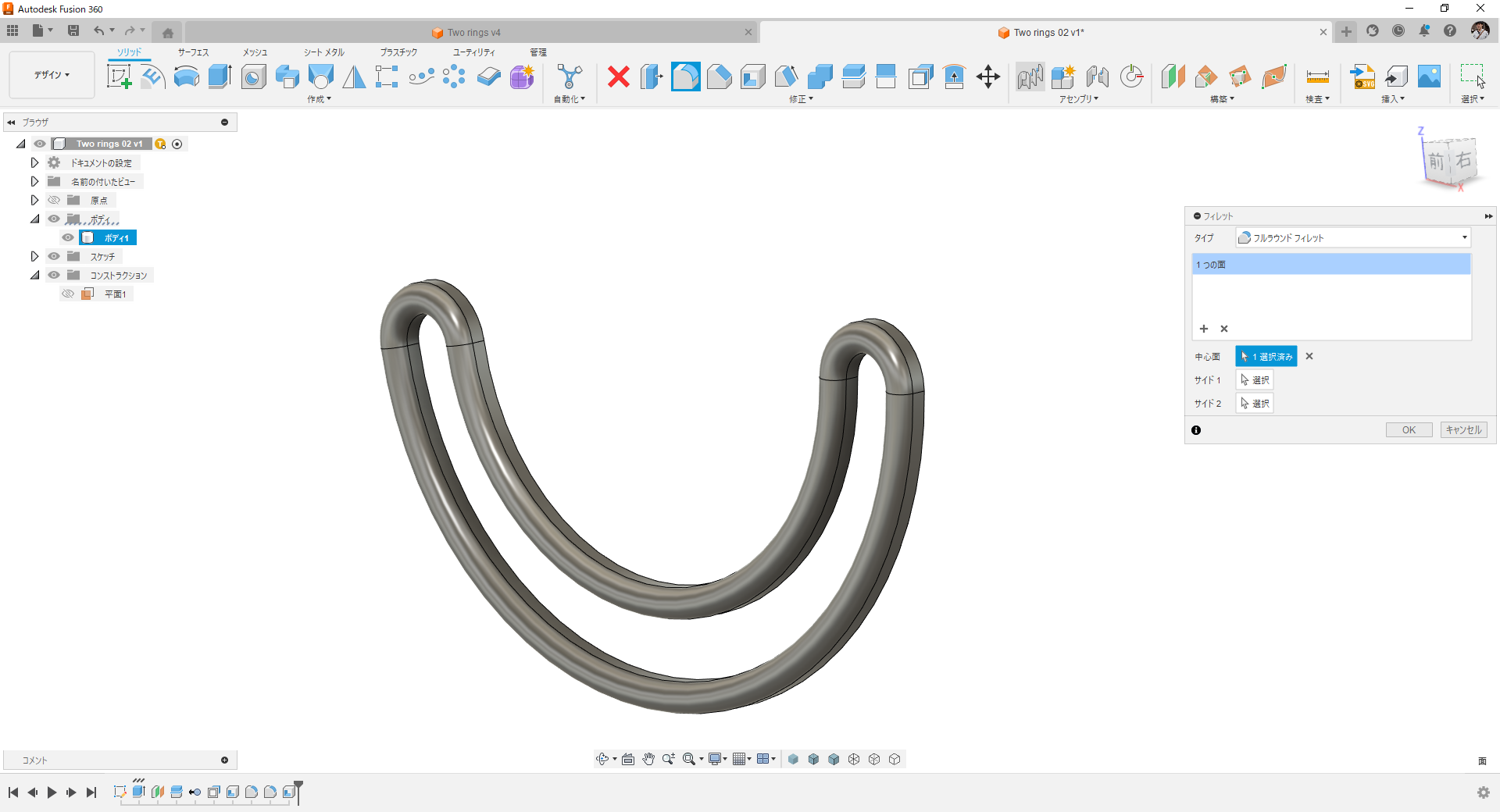

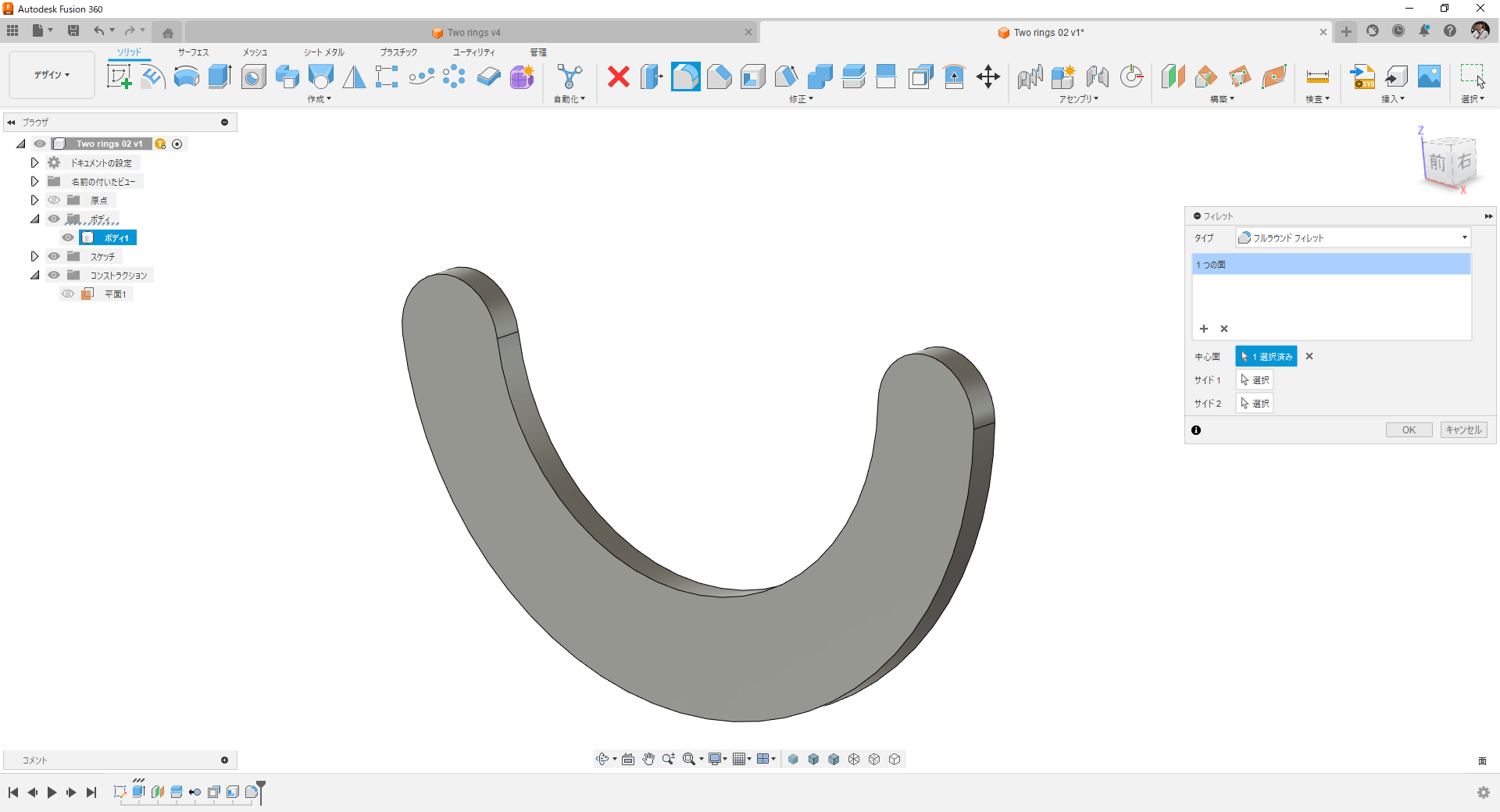

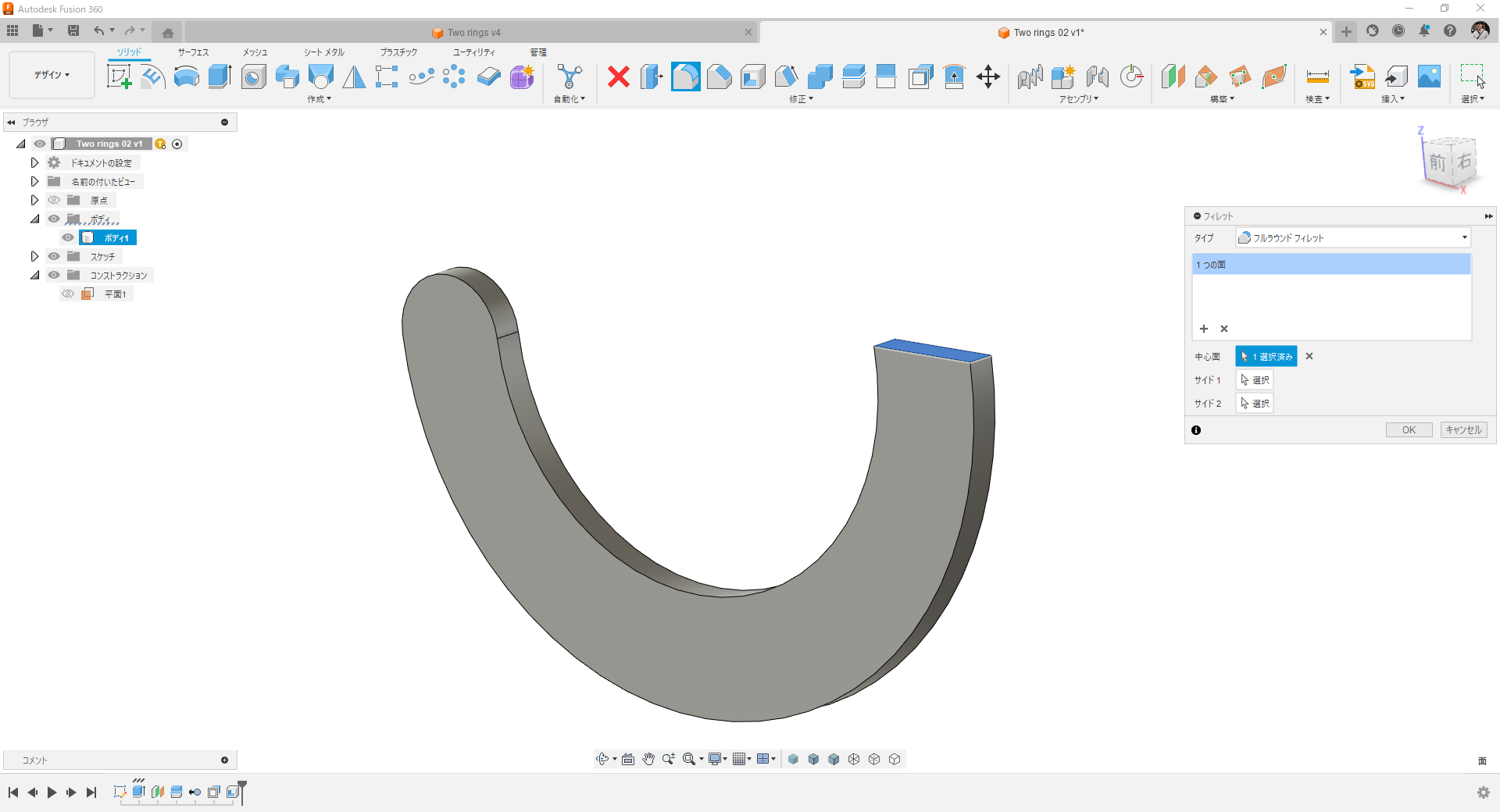

フルラウンドフィレット。

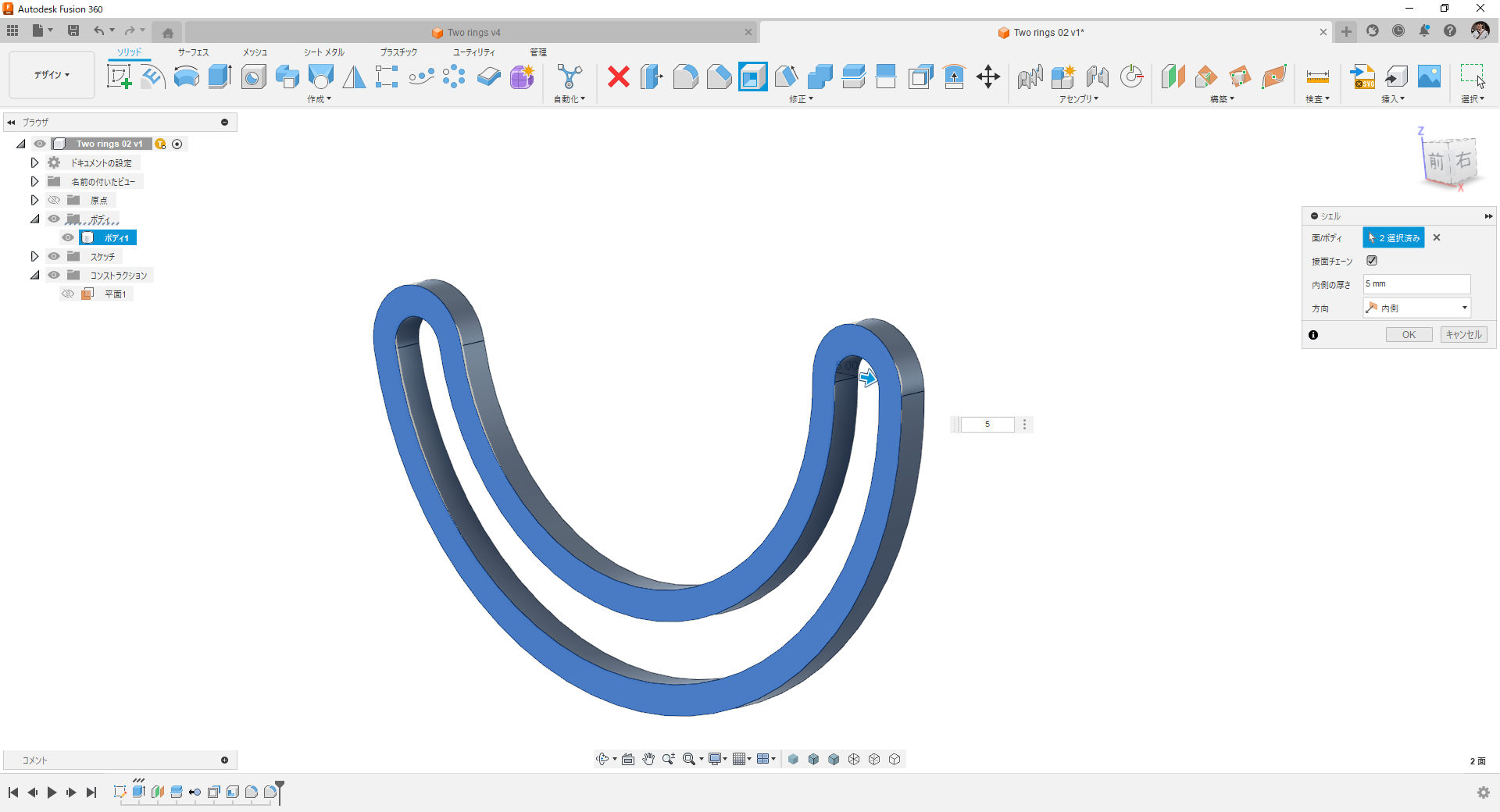

シェル化5mm。（押し出し幅と同じにしてください）

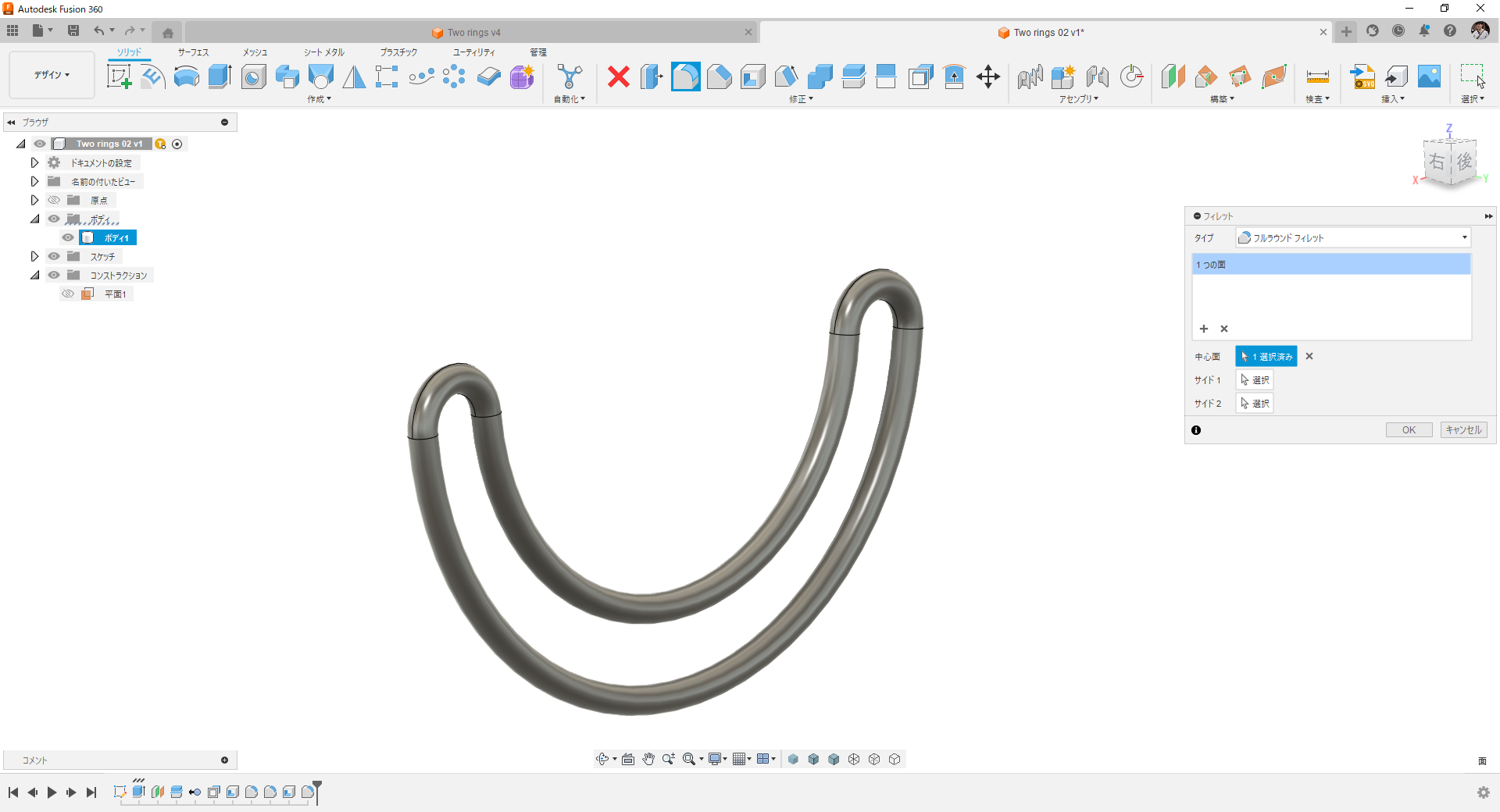

フルラウンドフィレット。

同じスケッチを再度押出し。押し出し幅は20mmとしました。

下方向にオフセット平面作成。

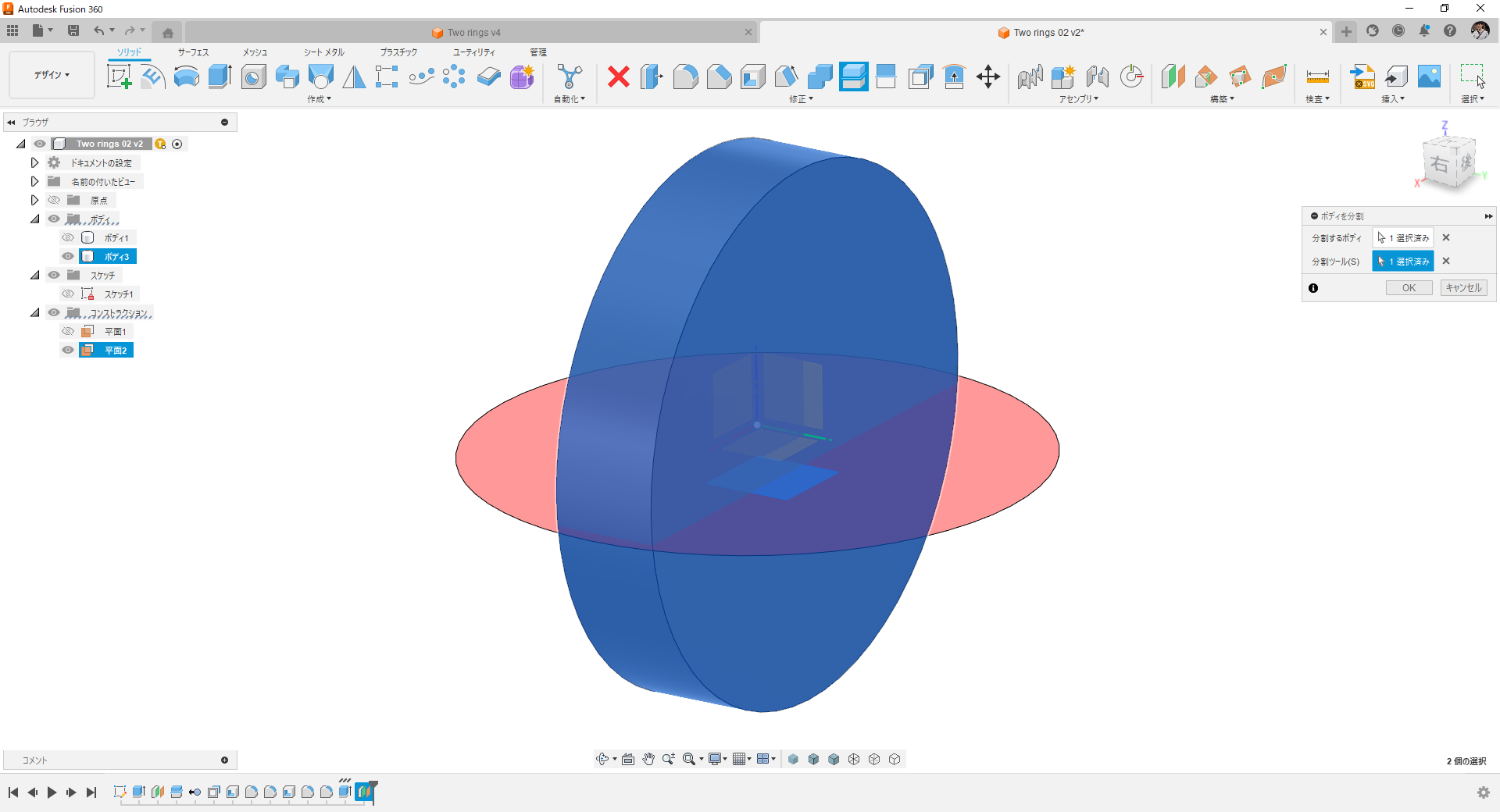

ボディ分割。

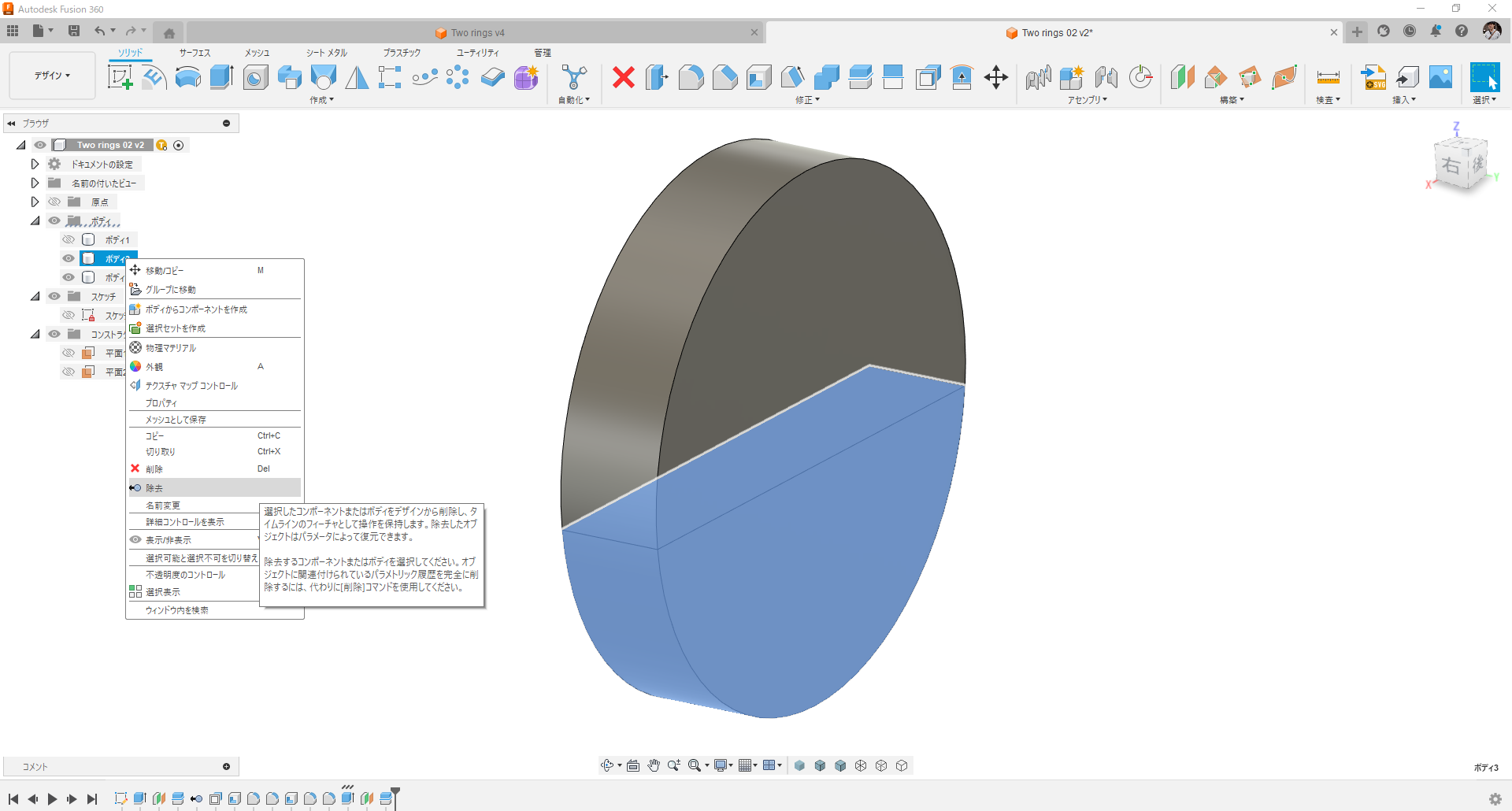

下側のボディを「除去」。

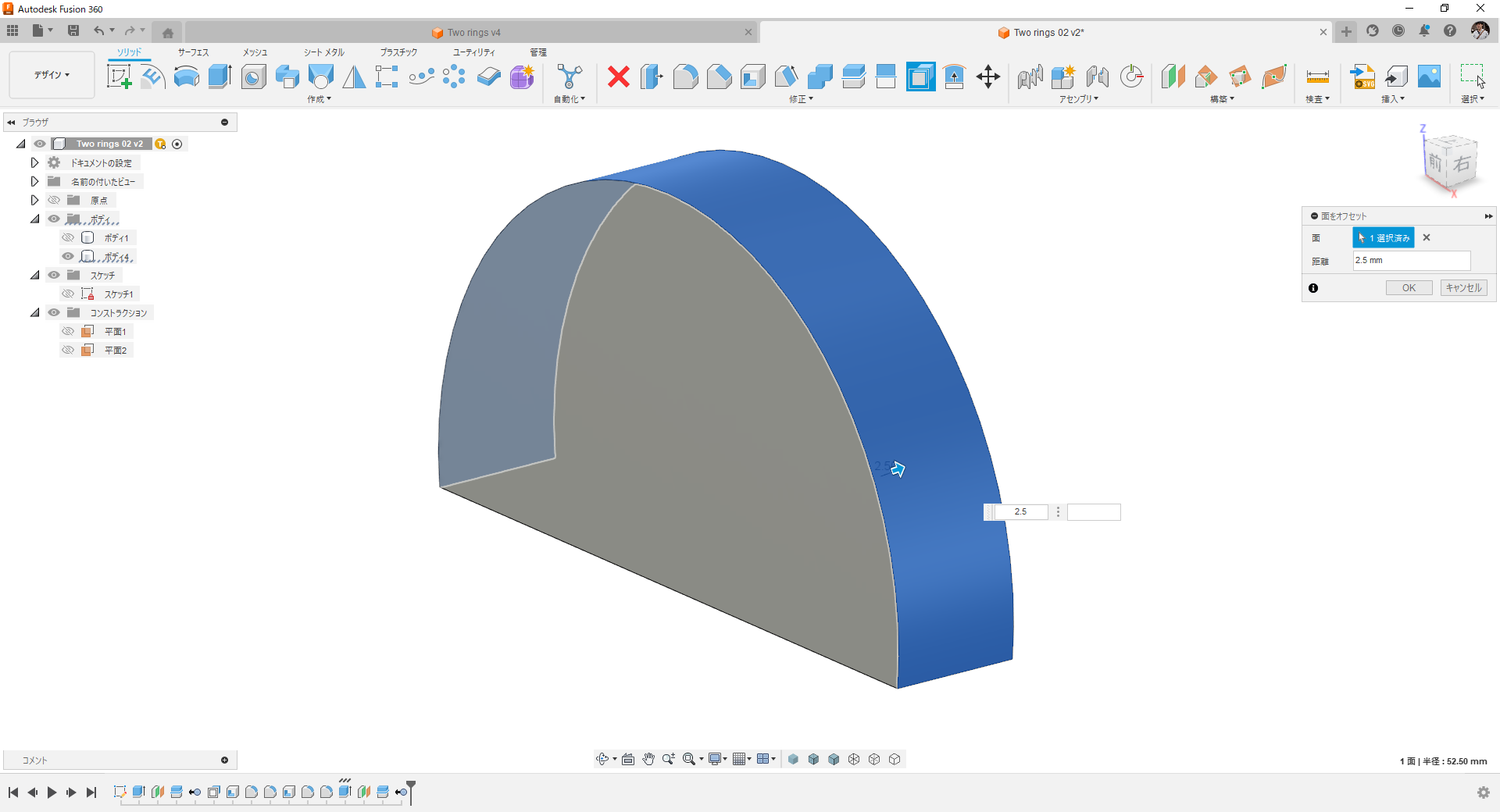

外側の面をオフセット。今回は2.5mmにしています。

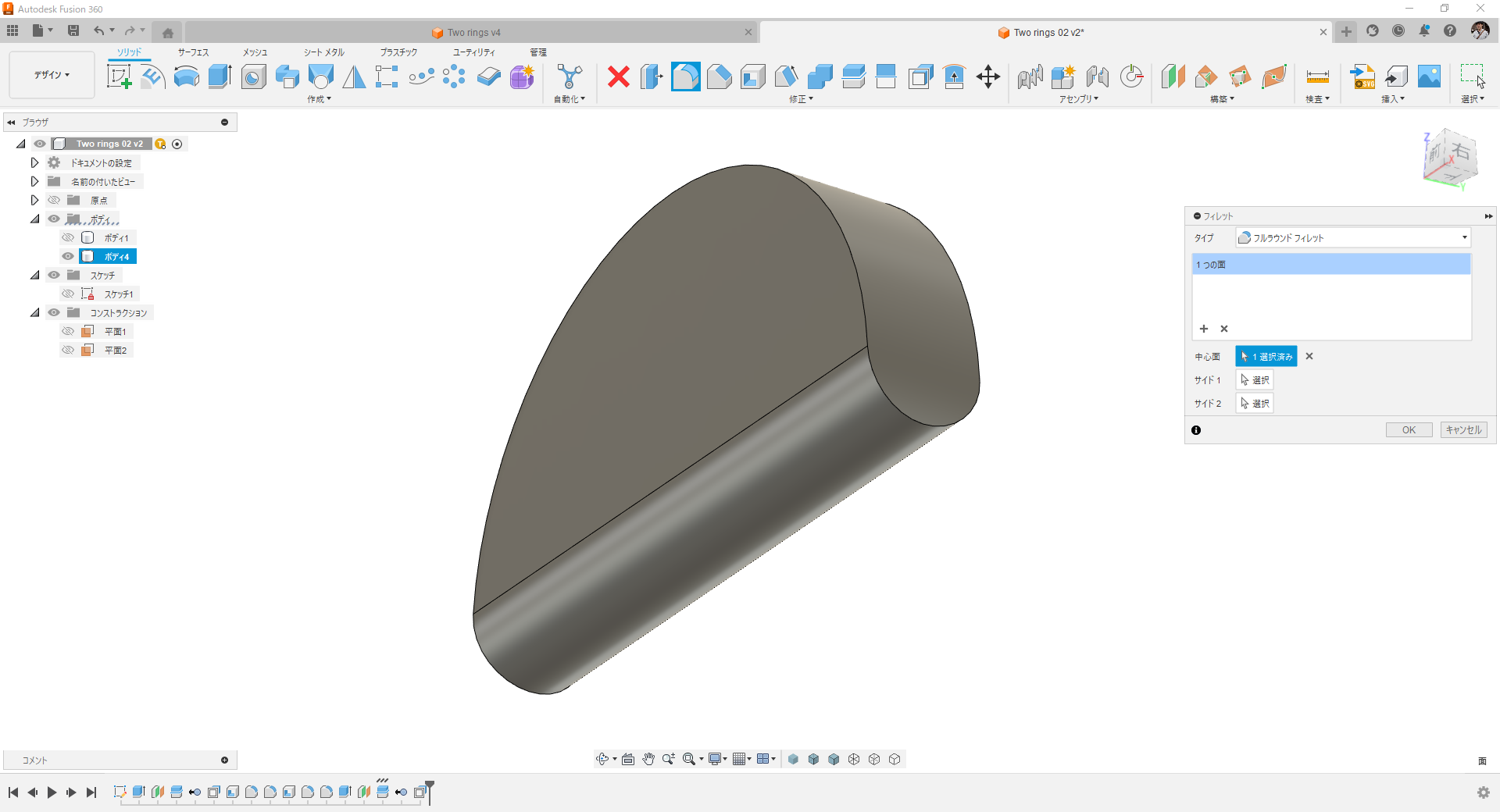

フルラウンドフィレット。

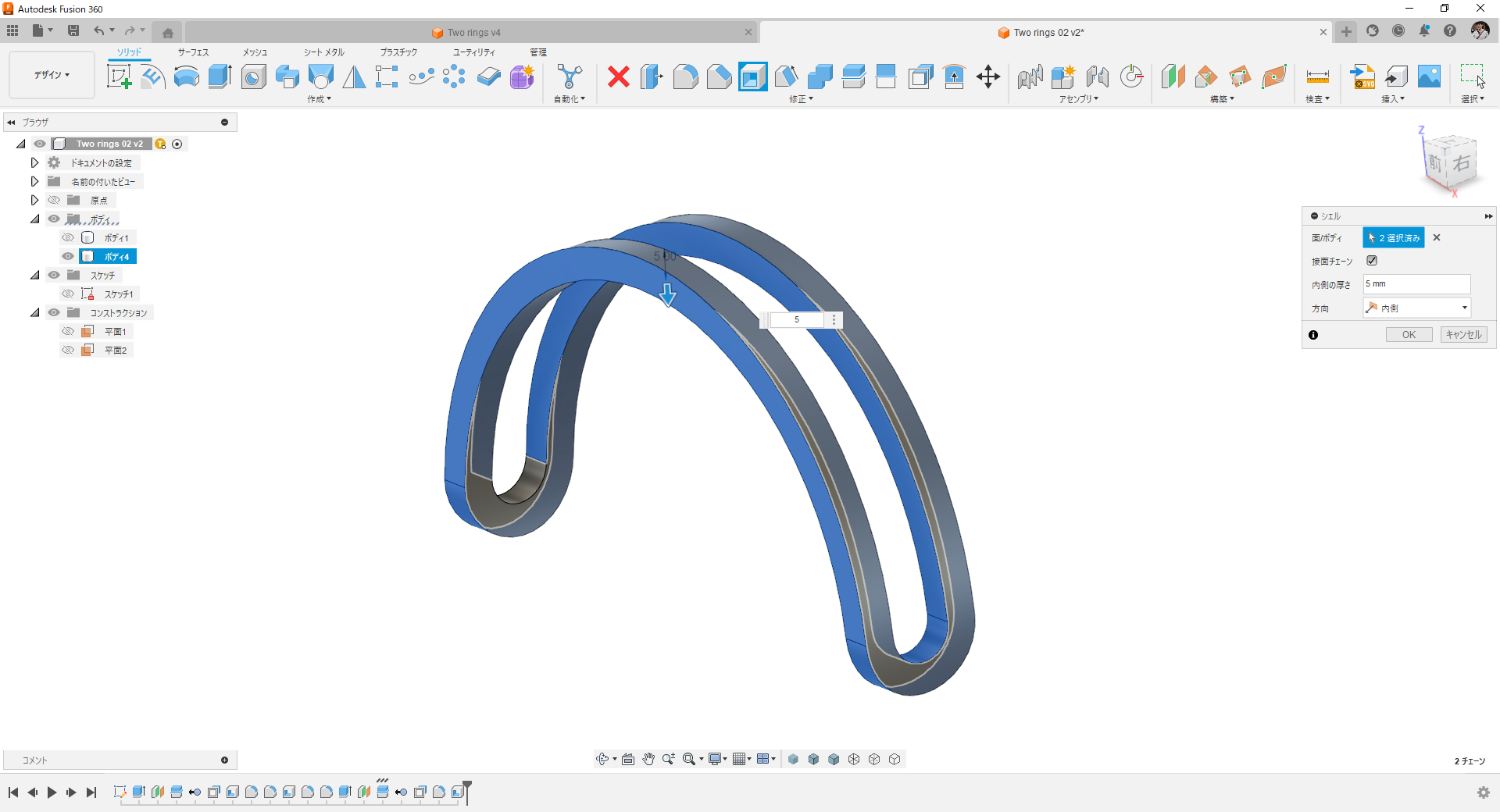

シェル化、5mm。

もう一度シェル化、5mm。

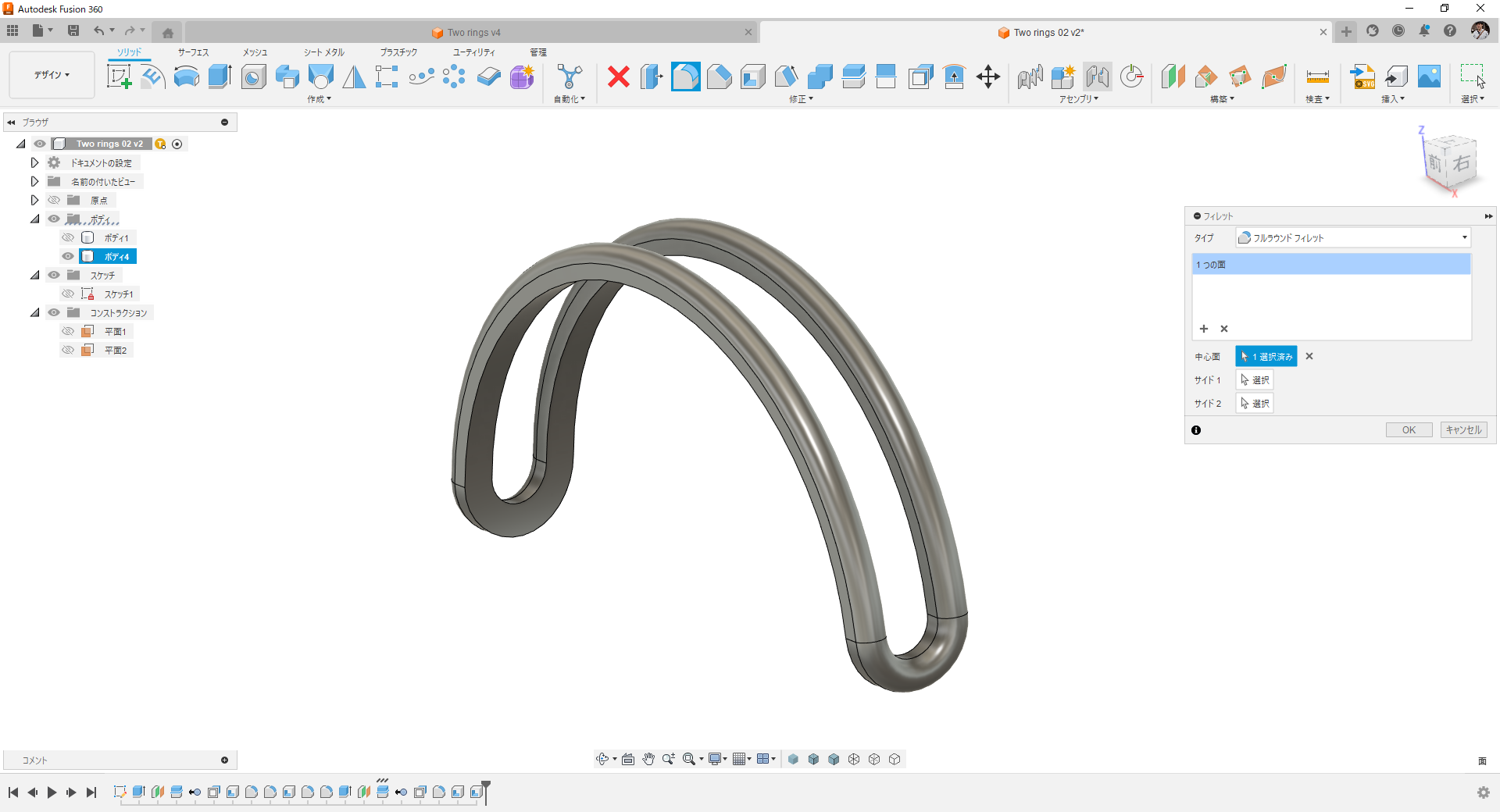

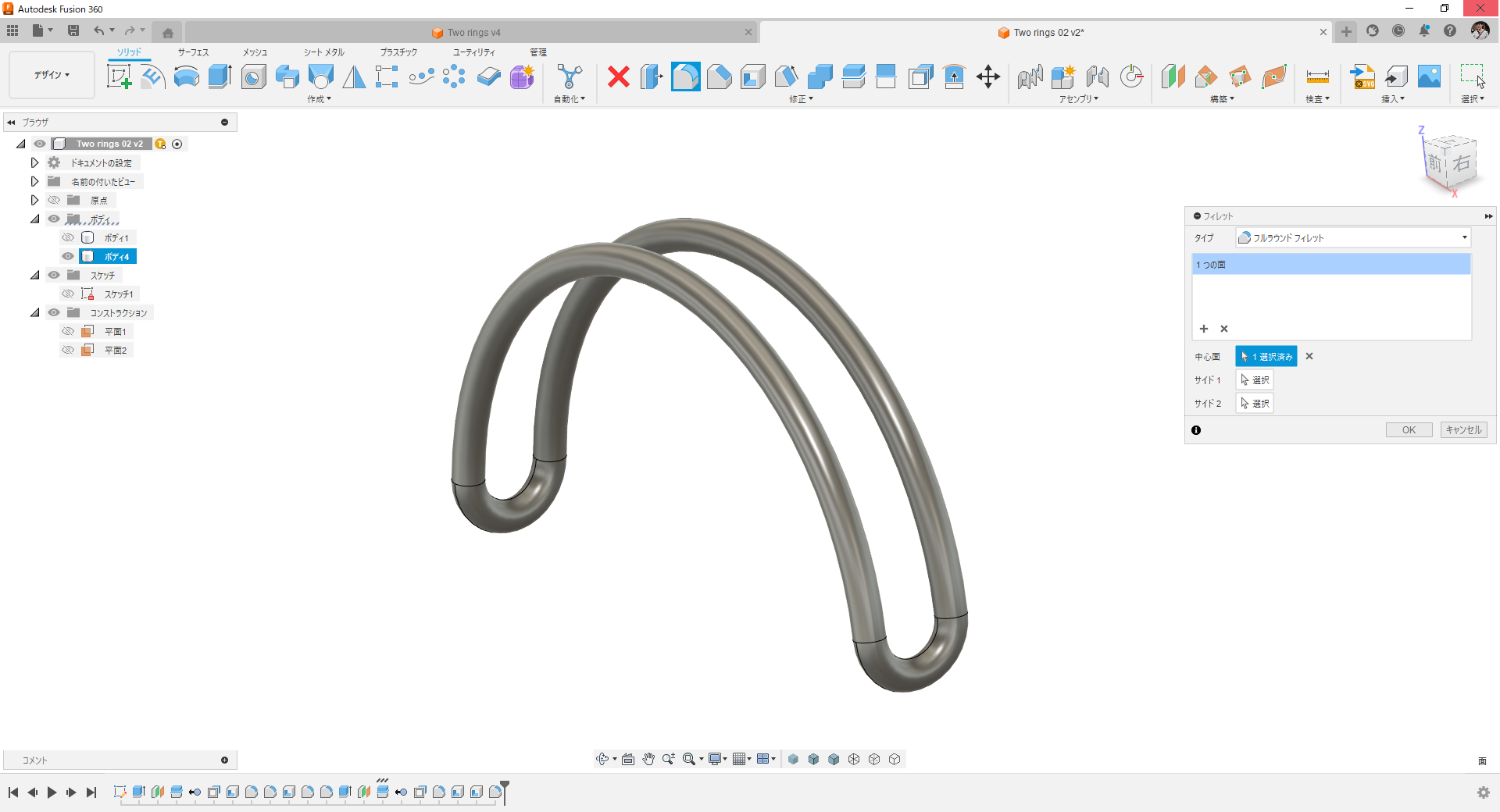

フルラウンドフィレット。

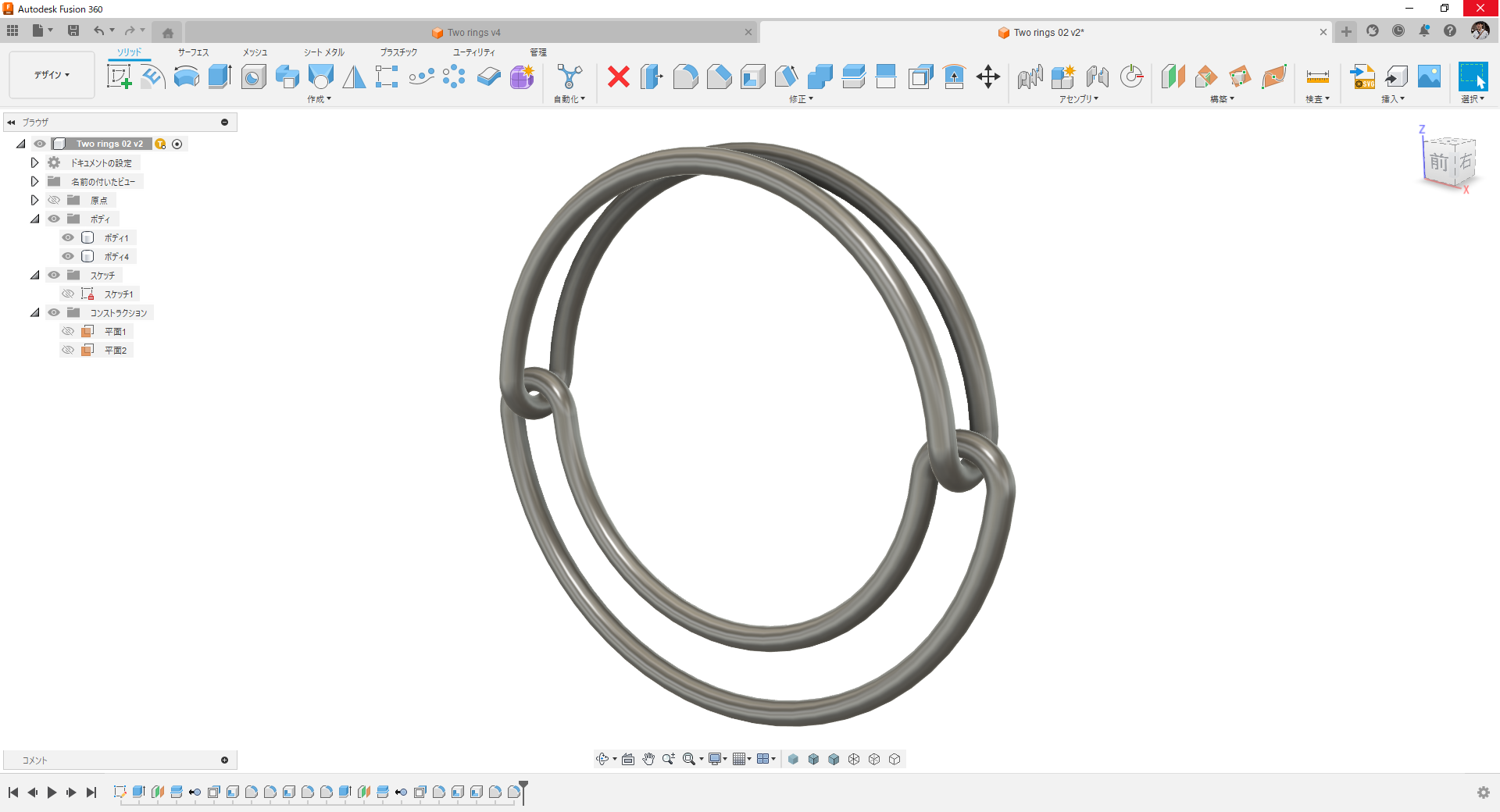

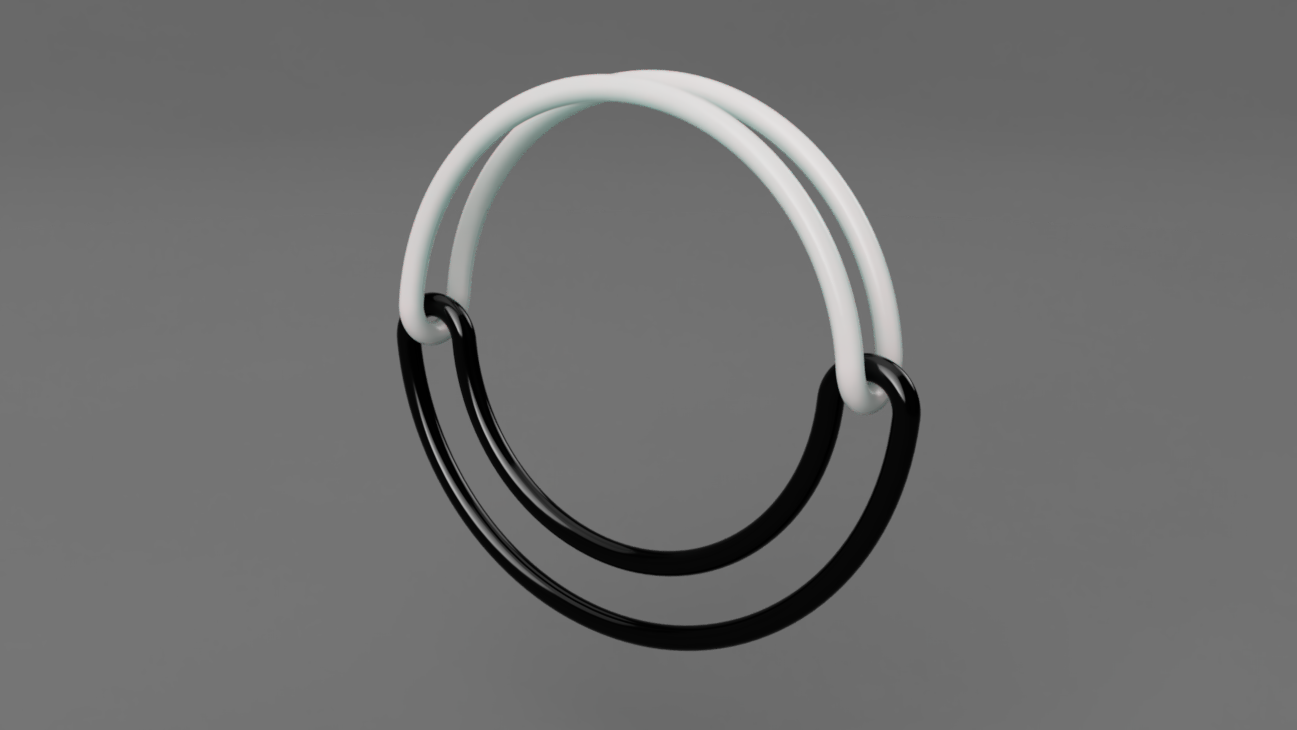

完成です。

詳細な操作は動画でご確認ください。

---

3D-CAD：Autodesk Fusion360
