花瓶を作る



[Fusion360 Tips]


多数の四角面を螺旋状に配置した花瓶の作り方です。サーフェスでねじりながらスイープさせて螺旋パスを作る他、面の分割、ロフト、パッチ、ステッチ、シェル等のコマンドを使ってモデリングしました。



1.基本形状スケッチ

花瓶の外形をスケッチします。



2.螺旋パス作成

直線をスケッチ。


サーフェスモードで縦の直線をパスにして360°ねじりながらスイープ。


ソリッドモードに切り替えて花瓶断面スケッチを回転、螺旋面との交差をとる。

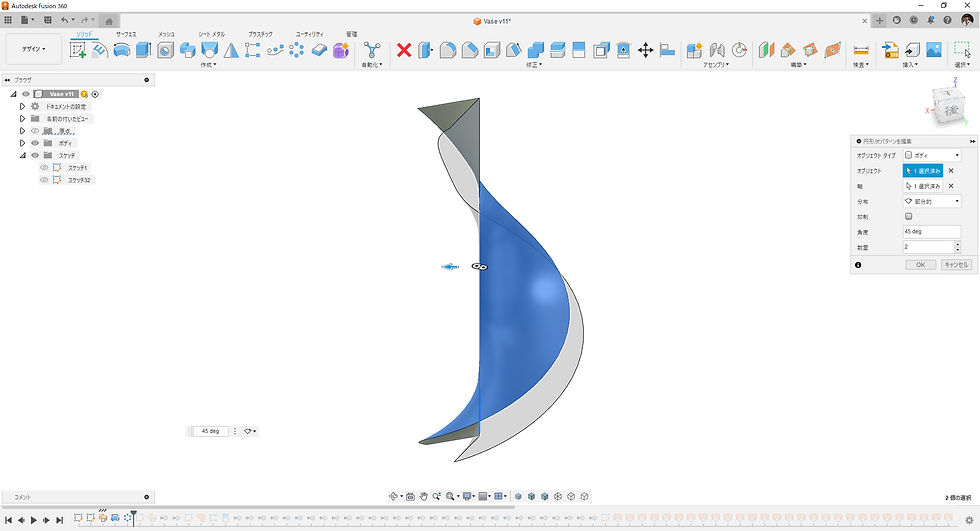

45°回転させてコピー。



3.スイープ面作成

直線をスケッチ。


タイプを「パスとガイドレール」に変更し直線スケッチをプロファイルに、螺旋面のエッジをパスとガイドレールにしてスイープさせます。このとき範囲を「全範囲」にしておいてください。



4.面分割

円スケッチを描いてパッチ面を作ります。


長方形パターンで上方に30個コピーします。


コピーした面で元のスイープ面を分割。



5.ロフト面作成

3Dスケッチで分割したエッジの端点を繋いでいきます。


右下の直線から一つ左上の直線に向けてロフト面を作っていきます。


面をステッチして一体化しておきます。



6.ソリッドボディ作成

円形状パターンコピー。


再度ステッチして一体化しておきます。


上下の開放部にパッチで面を貼ります。


ステッチして一体化しソリッド化します。


シェル化。


完成です。



詳細な操作は動画で説明しています。こちらも合わせてご覧ください。





3D-CAD:Autodesk Fusion360
