楕円パイプに穴を開ける




[Fusion360 Tips]


Fusion360のシートメタル機能を使うと楕円を展開してフラットパターンを作ることができます。この機能を応用して楕円パイプに規則的な穴を開けてみました。シーメタル変換、展開、再折り曲げ、長方形パターンコピー、結合切り取り等を使っています。長方形パターンコピーは直交方向だけでなく任意の方向にコピーすることができます。

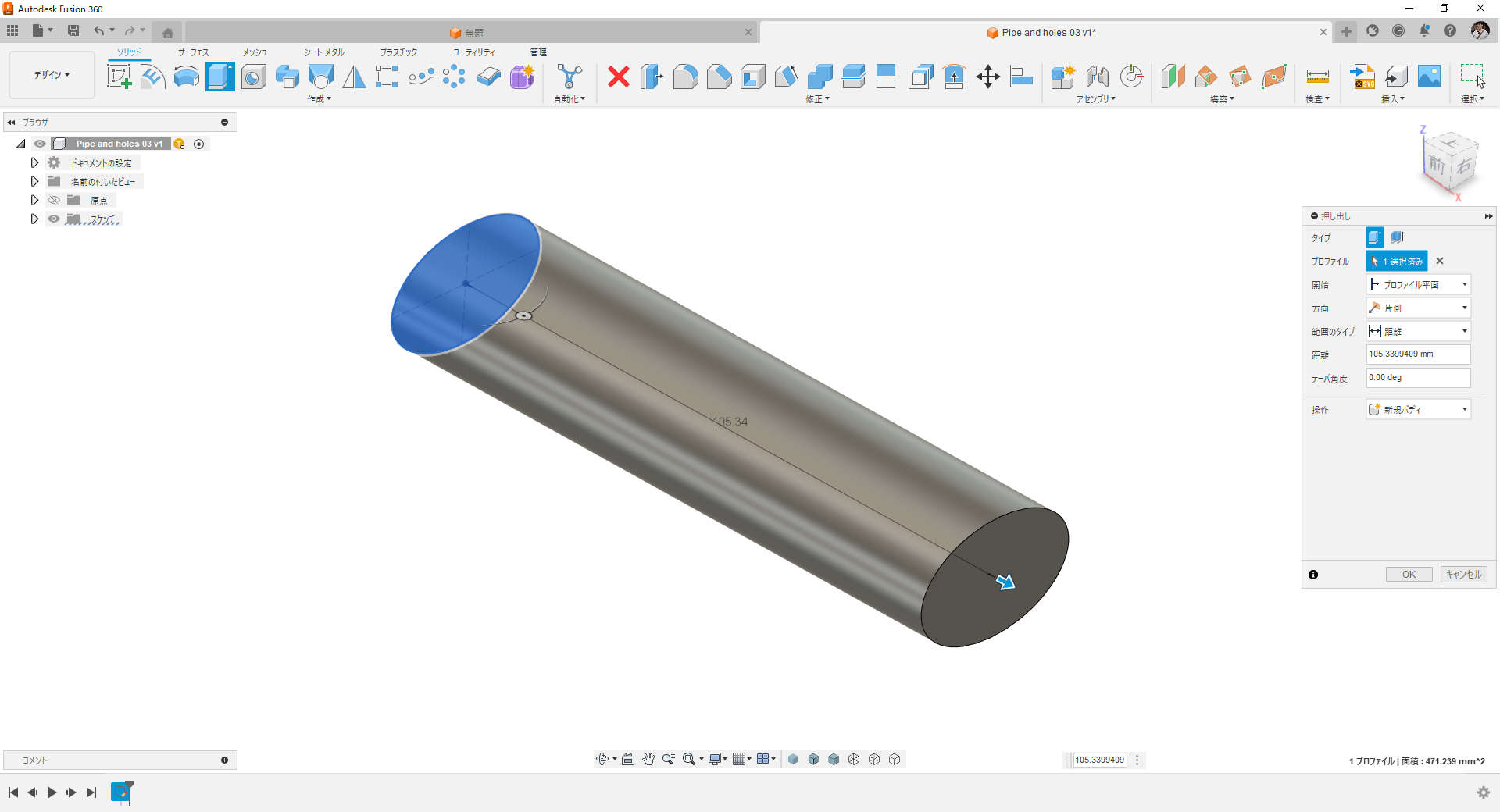

楕円を押し出し。

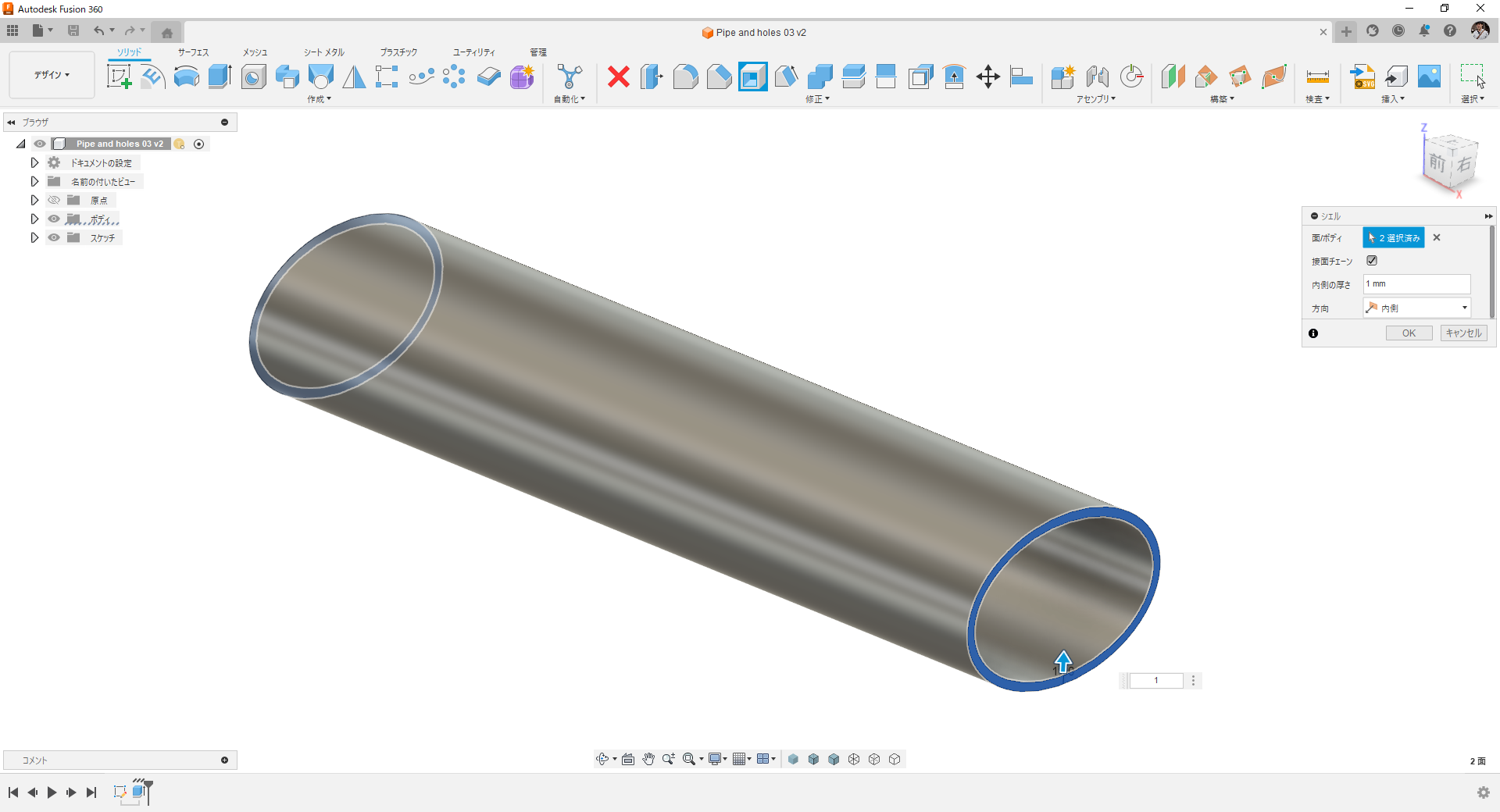

シェル化で楕円パイプを作る。

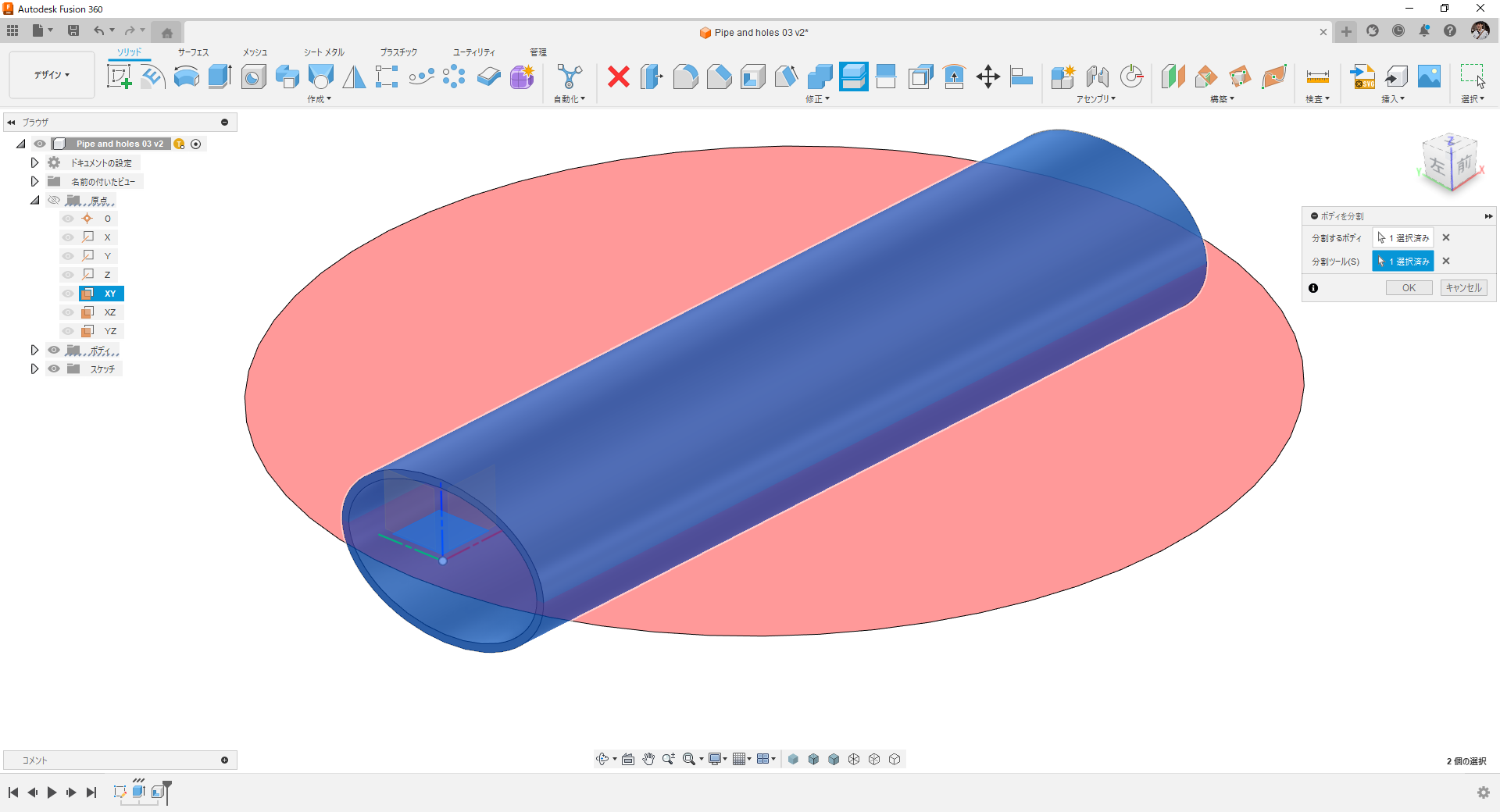

XY平面でボディ分割。

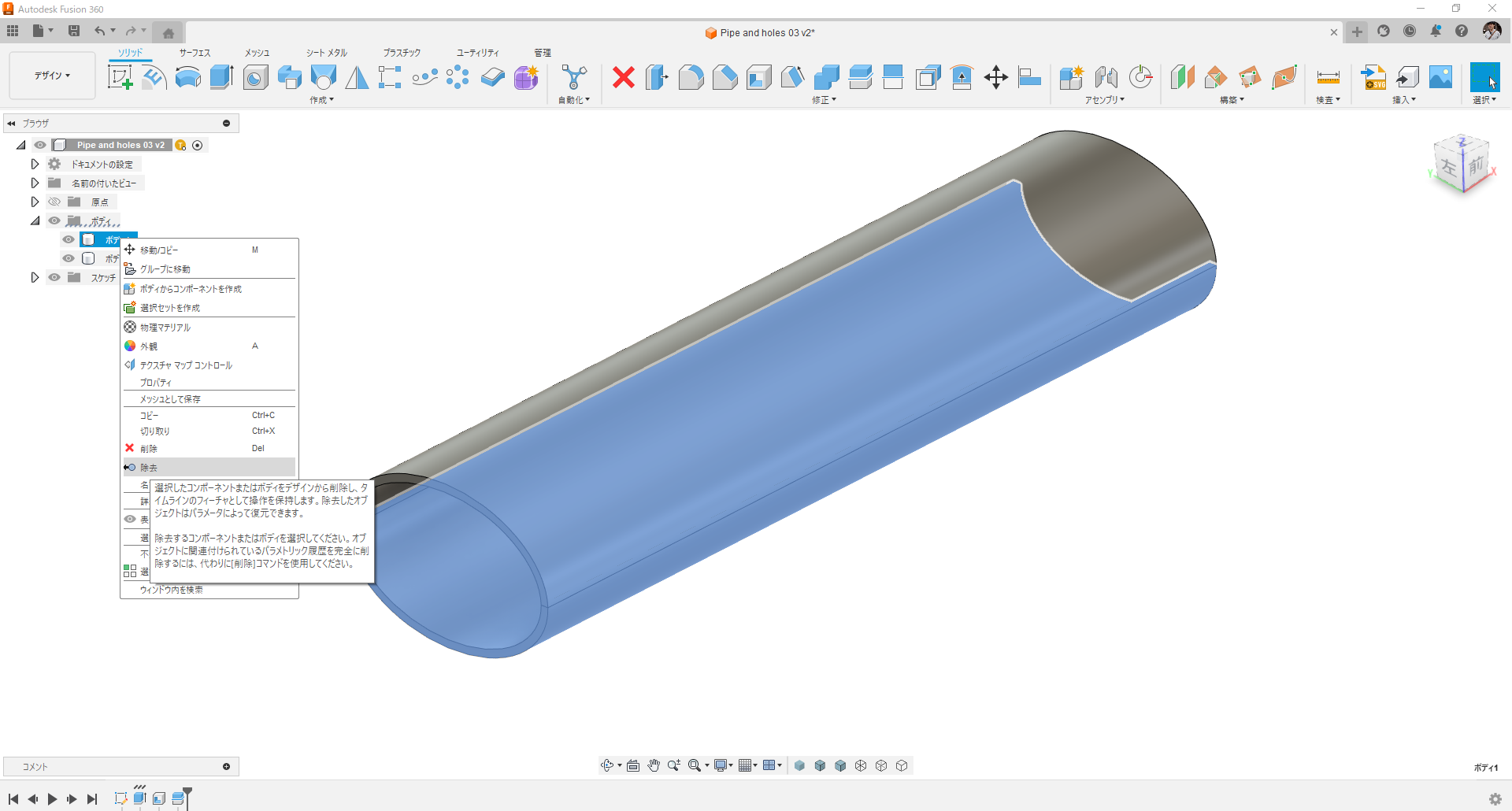

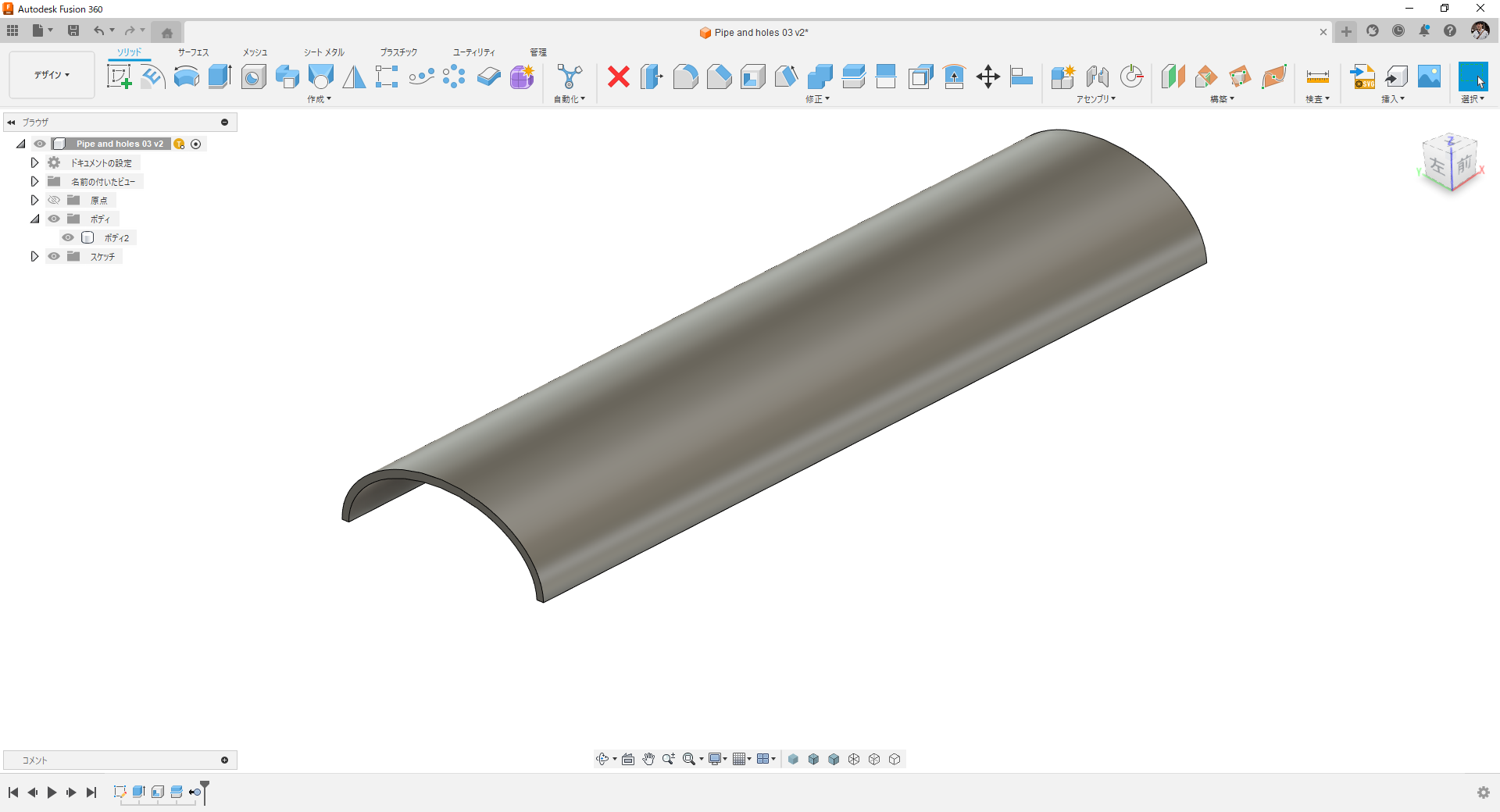

下側のボディを除去。

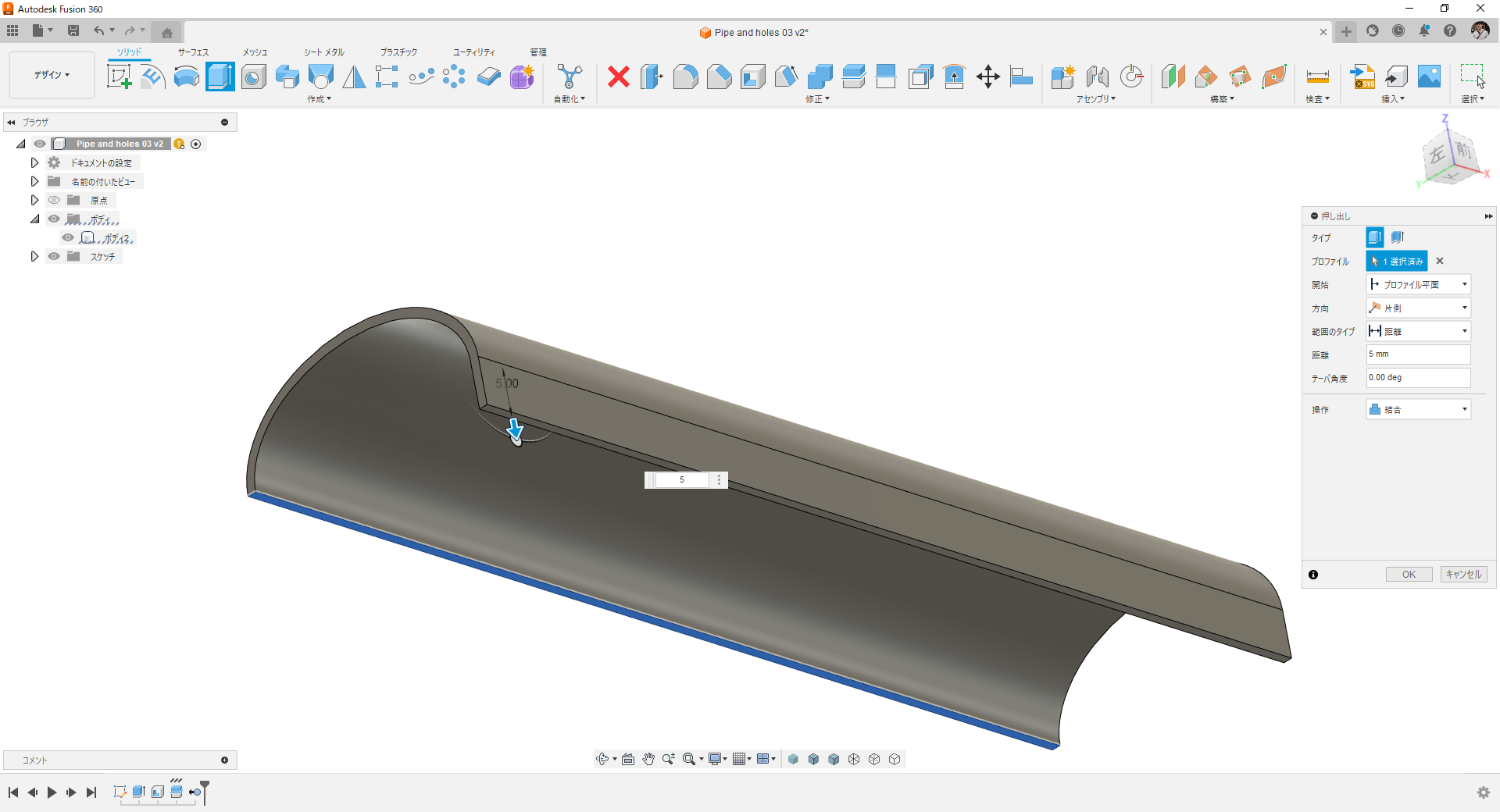

端面を下方向に押し出し。



シートメタル環境に移行してシートメタル変換を実行。

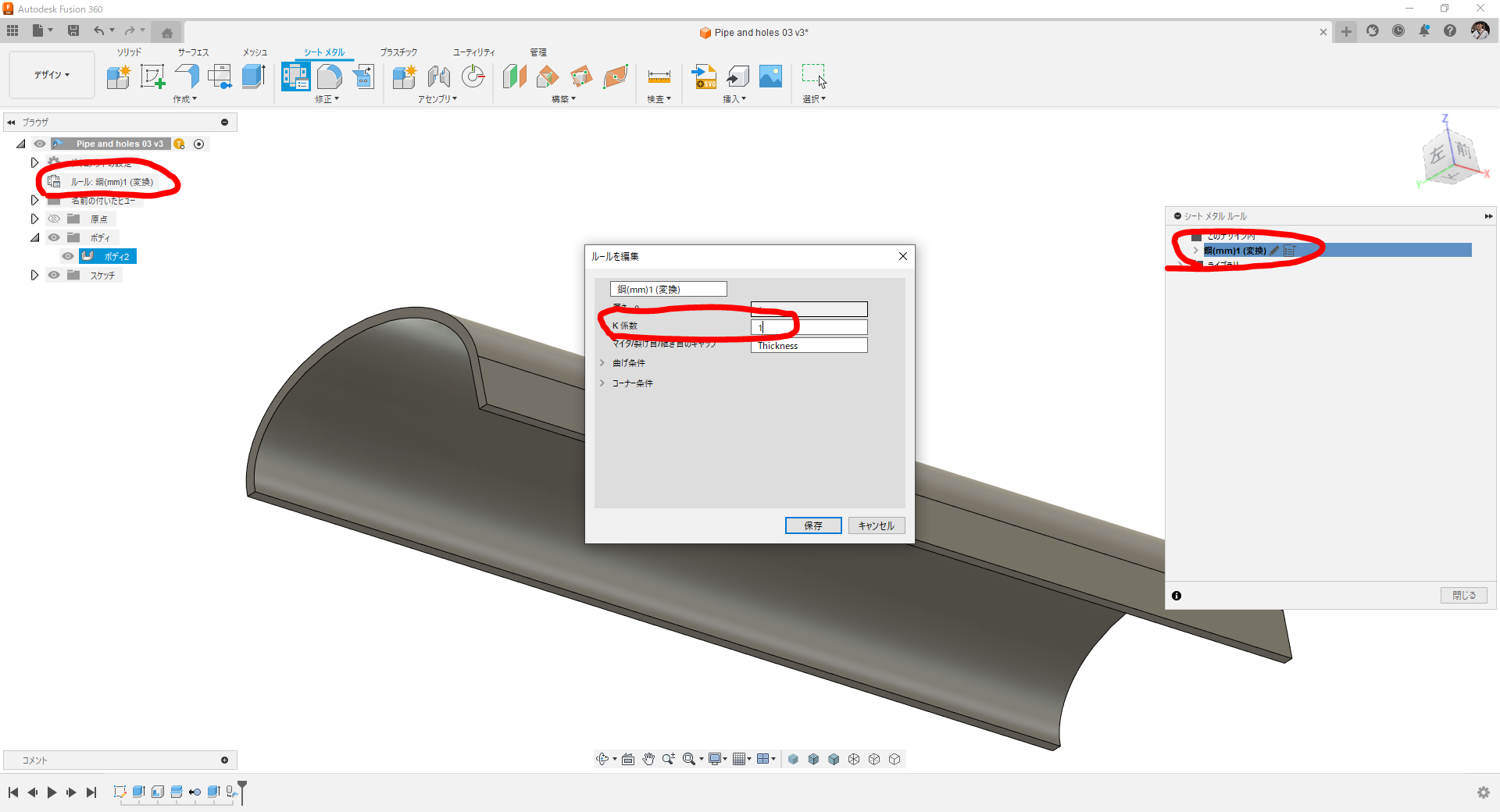

K係数を1に変更。(デフォルトは0.44)

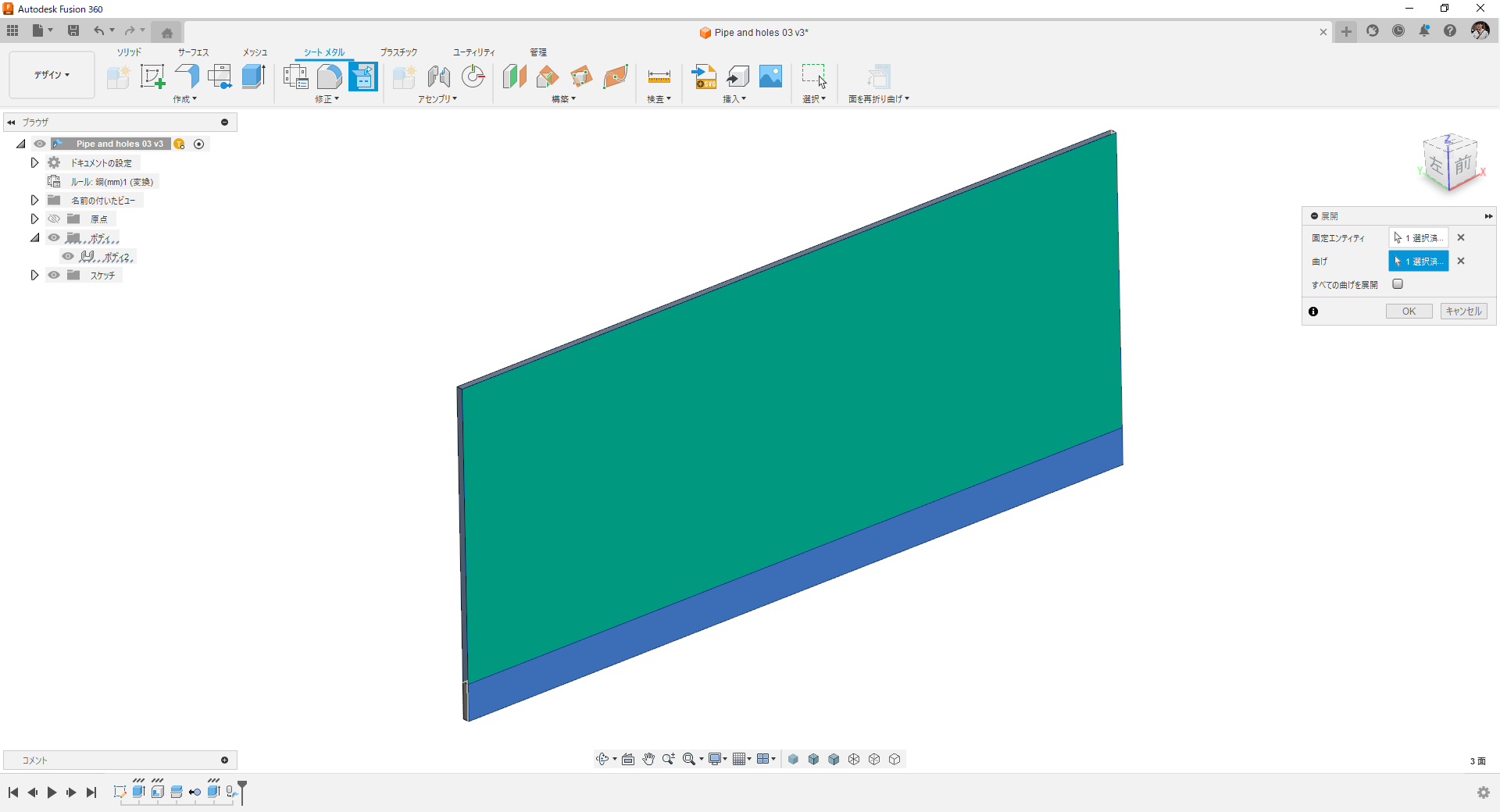

平面部を固定して曲げを展開。

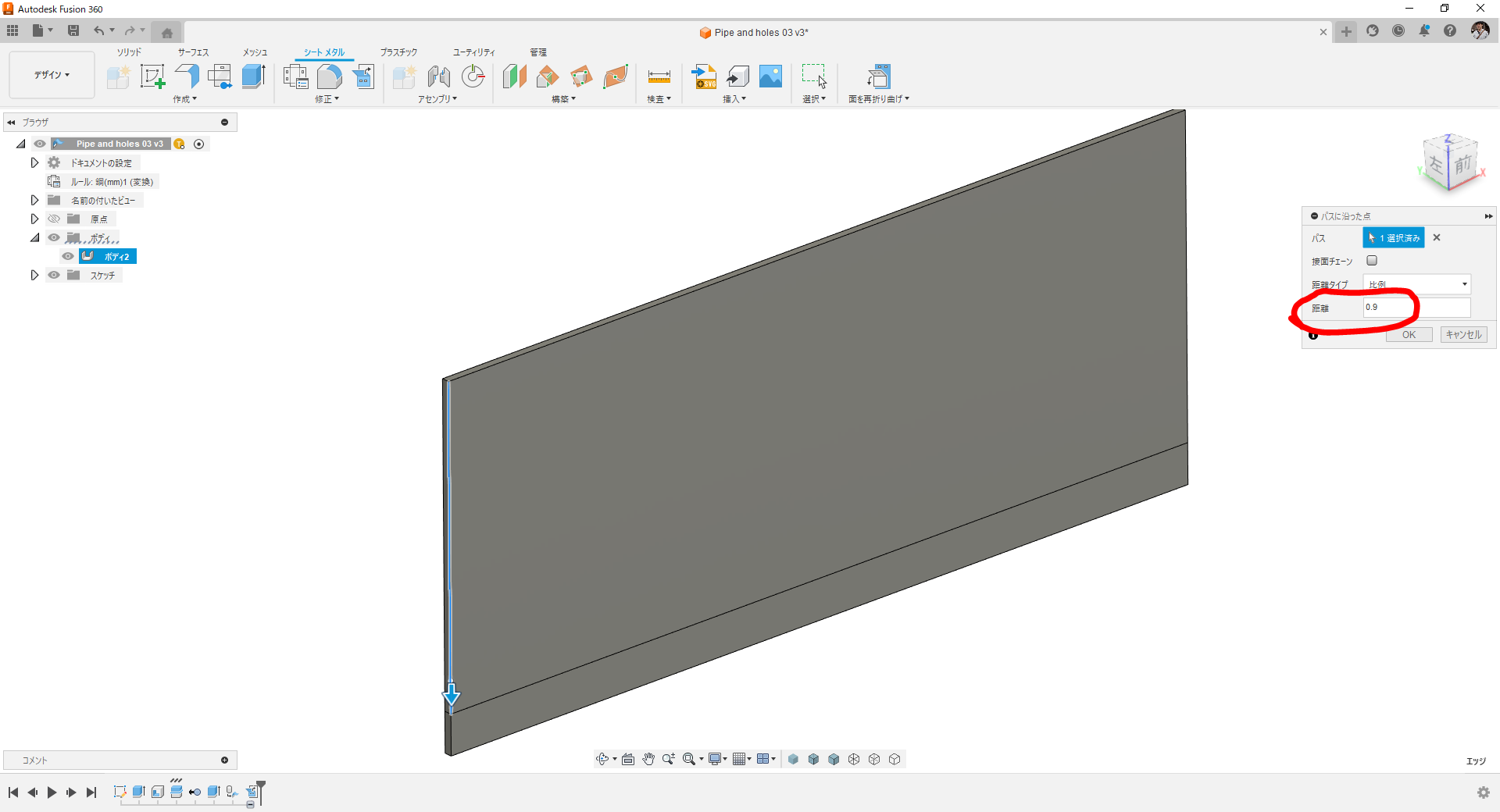

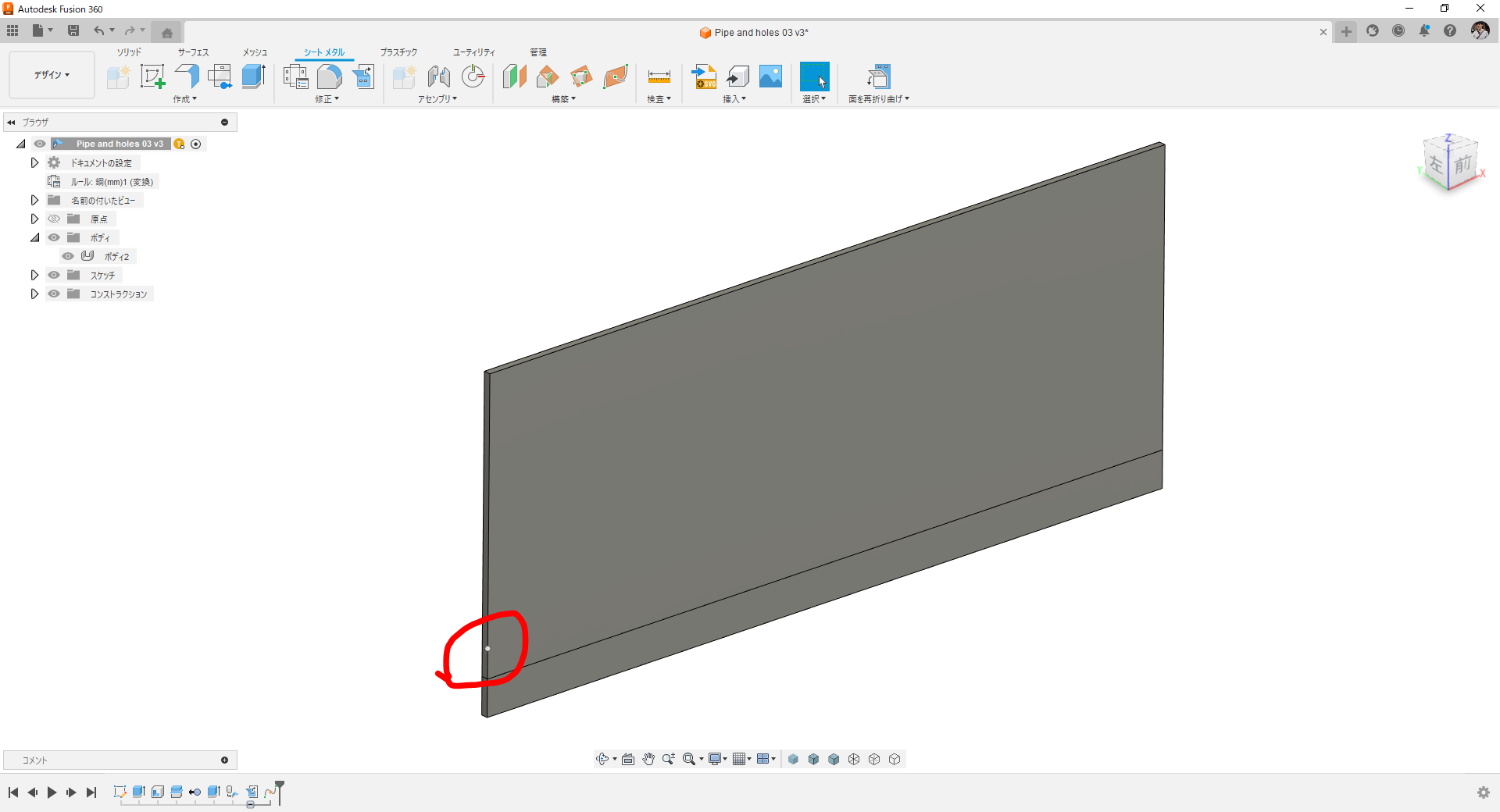

パスに沿った点を作成。エッジ長さに対して0.9(90%)の位置に点を作ります。

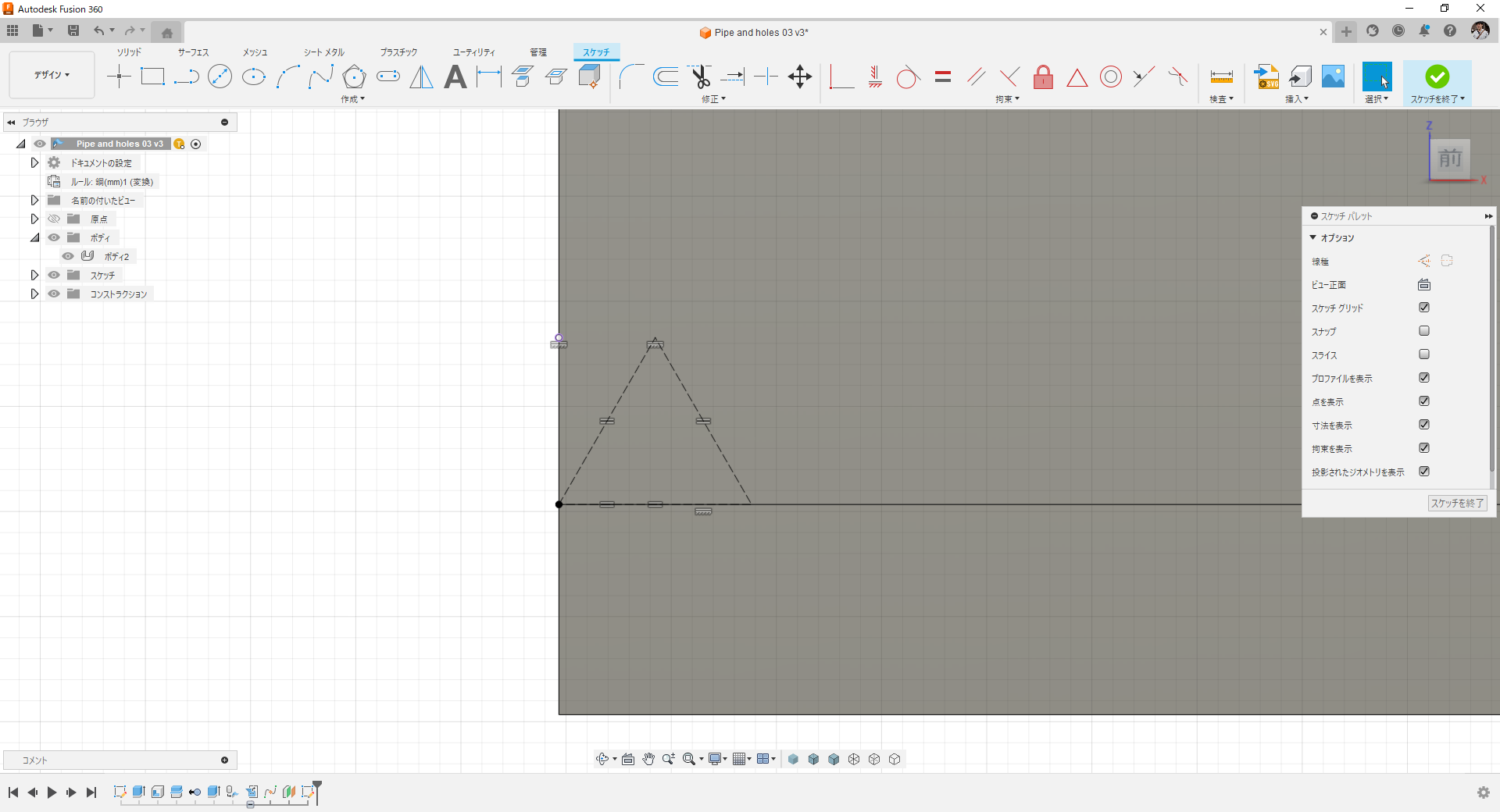

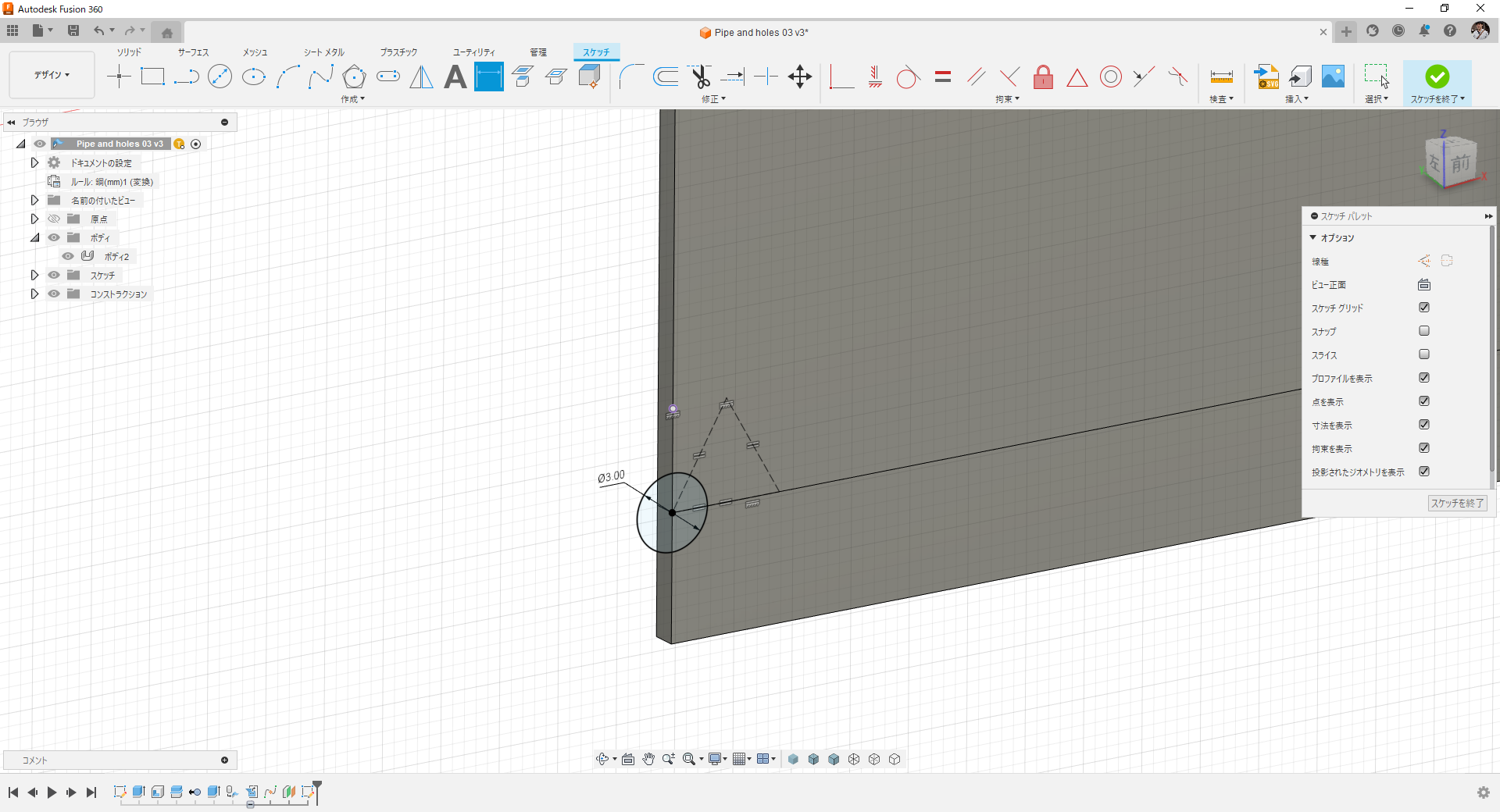

平面にスケッチを作成。正三角形を下図のように作図します。三角形の頂点高さを構築点と同じ位置にします。(水平/垂直拘束を利用)

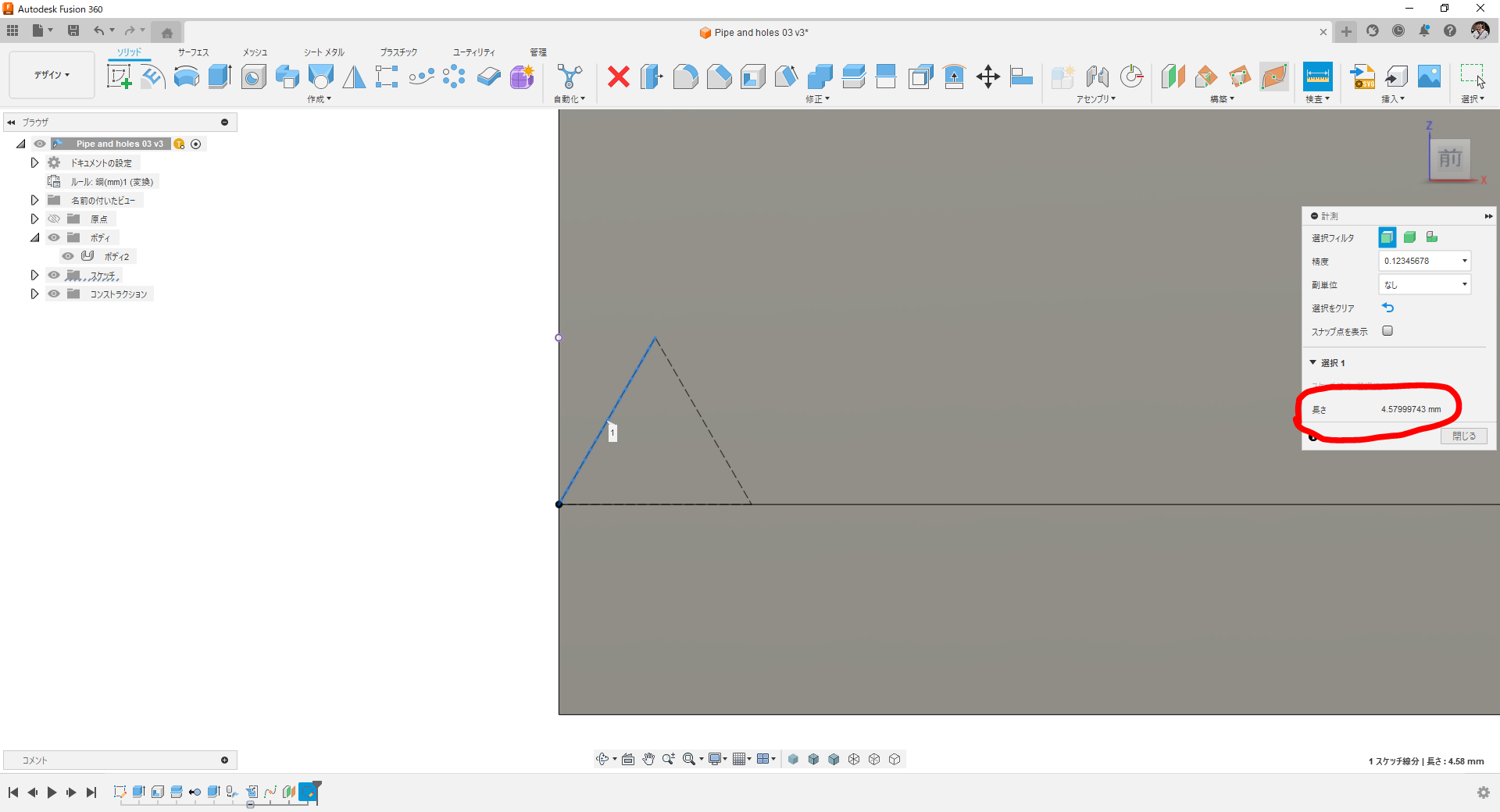

正三角形の辺の長さを計測してクリックでコピー。



円をスケッチ。

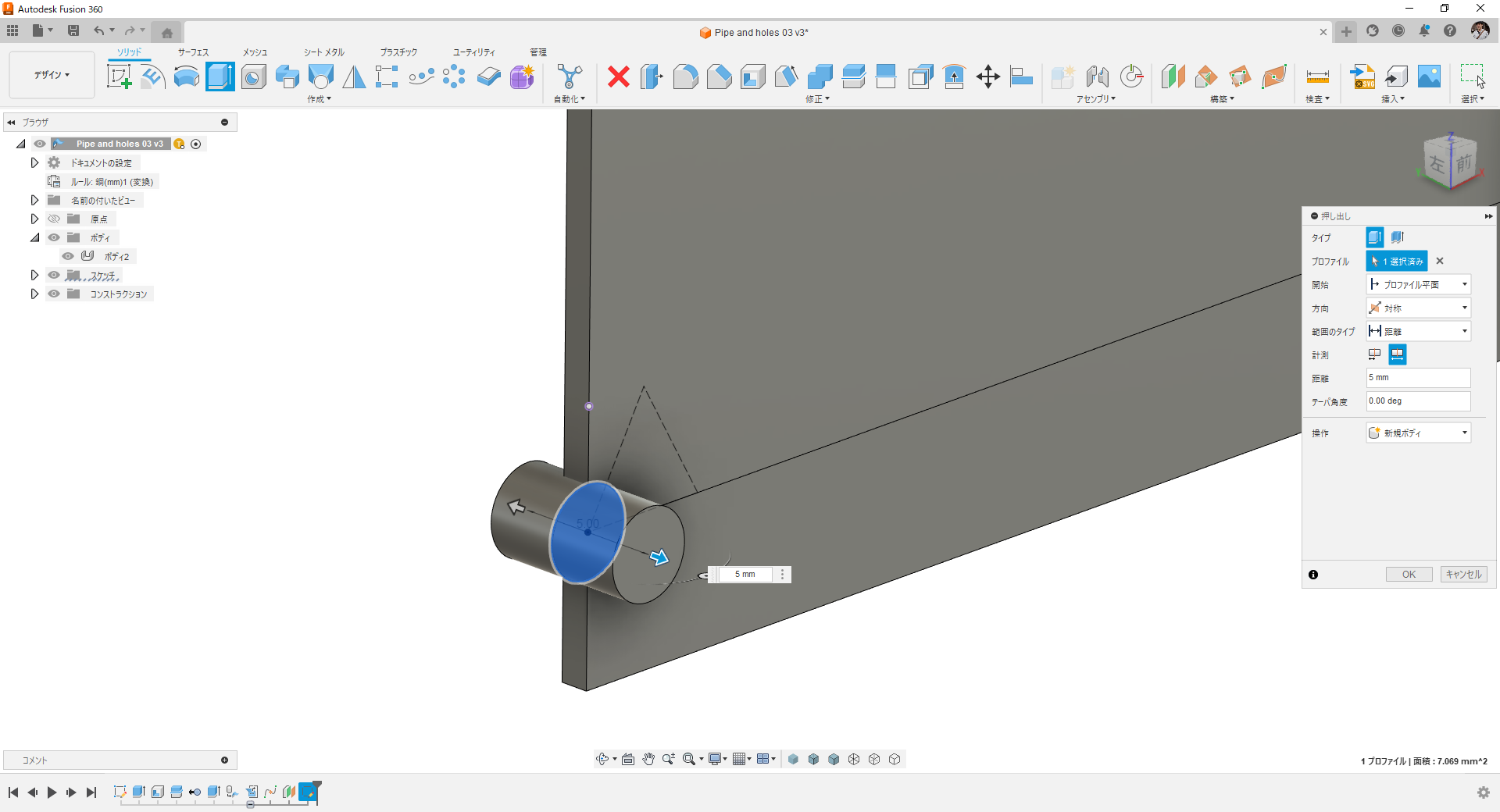

押出し。(新規ボディ作成)

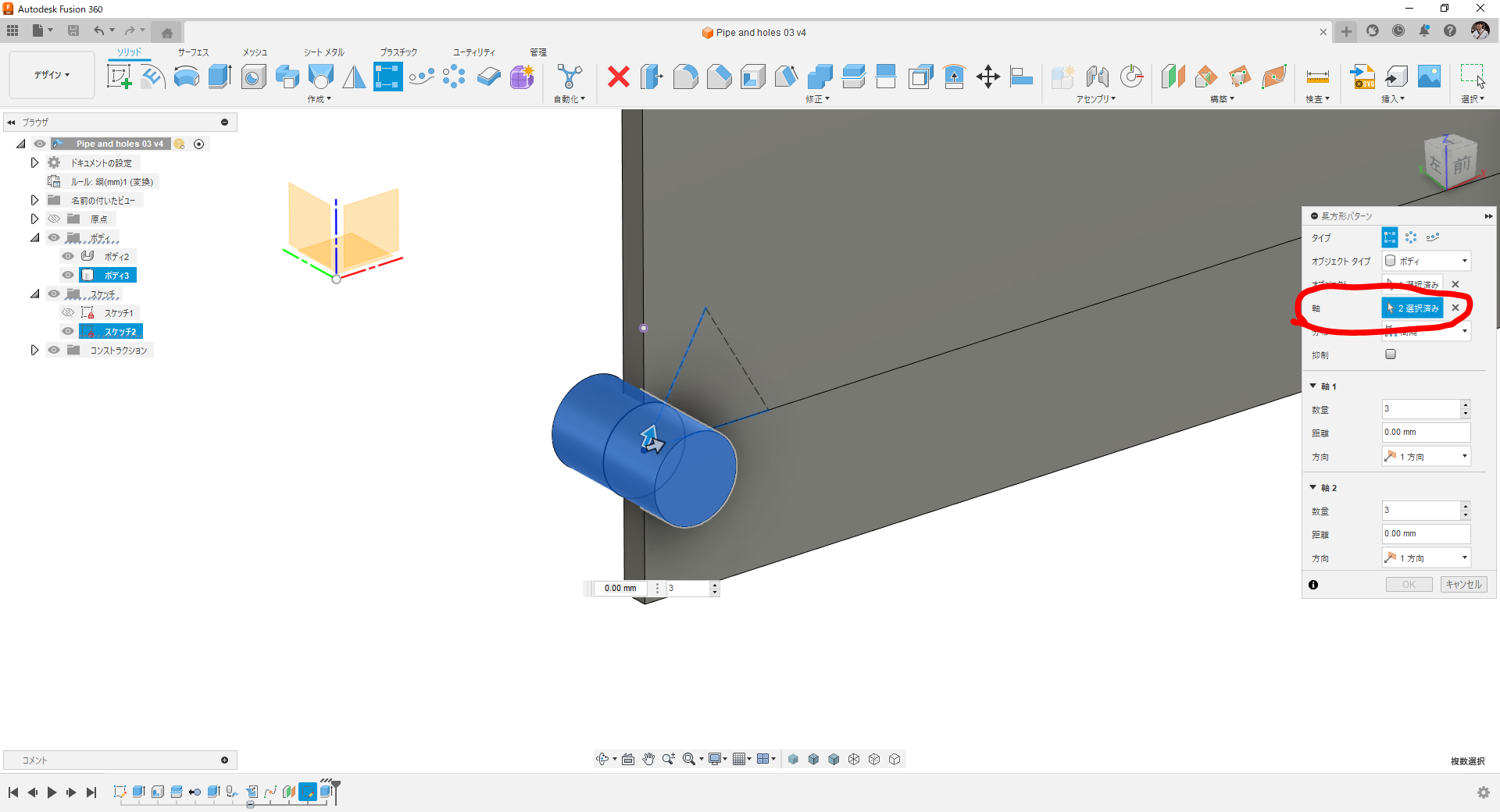

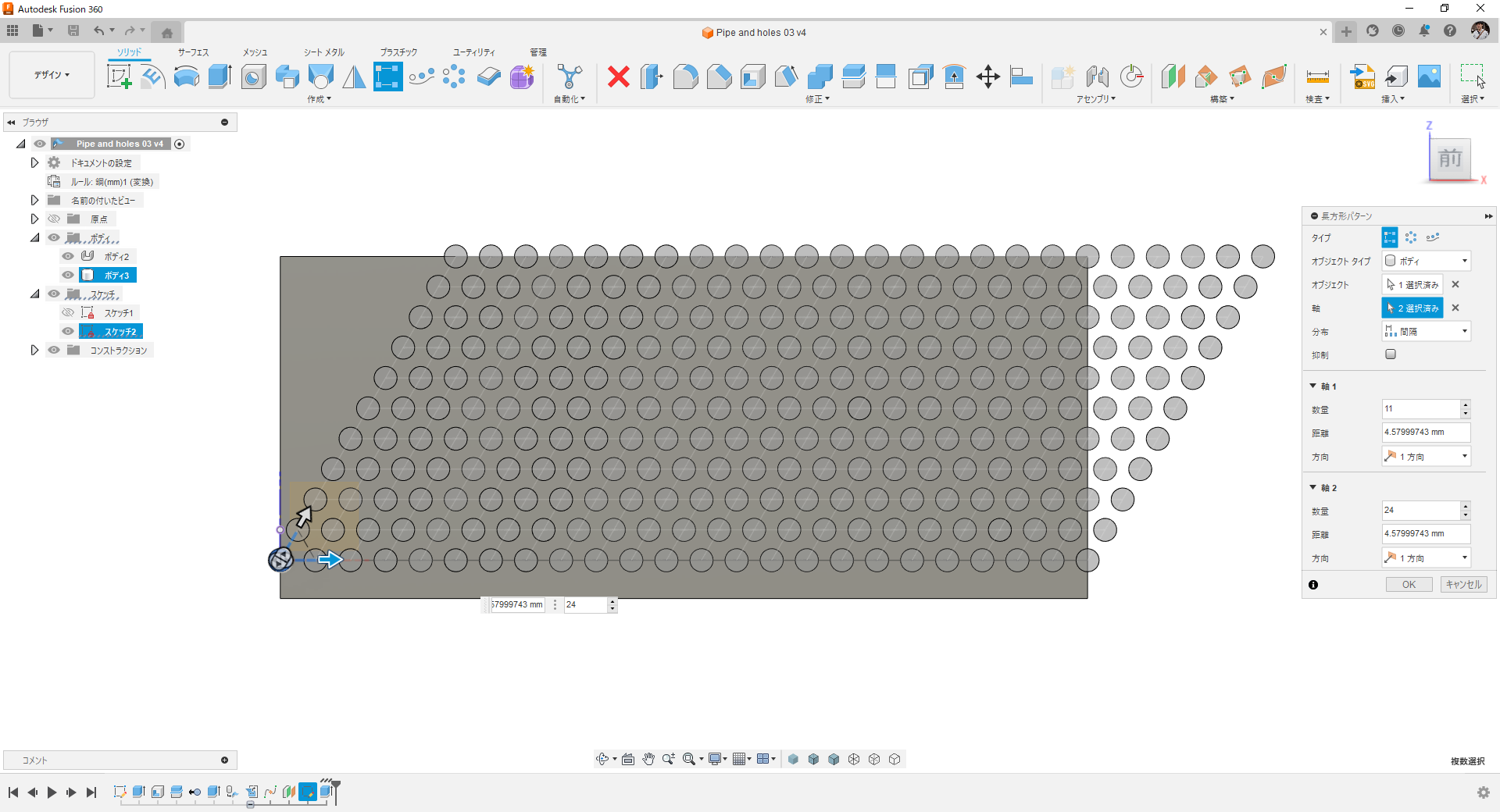

長方形パターンコピー。軸に正三角形の2辺を指定します。

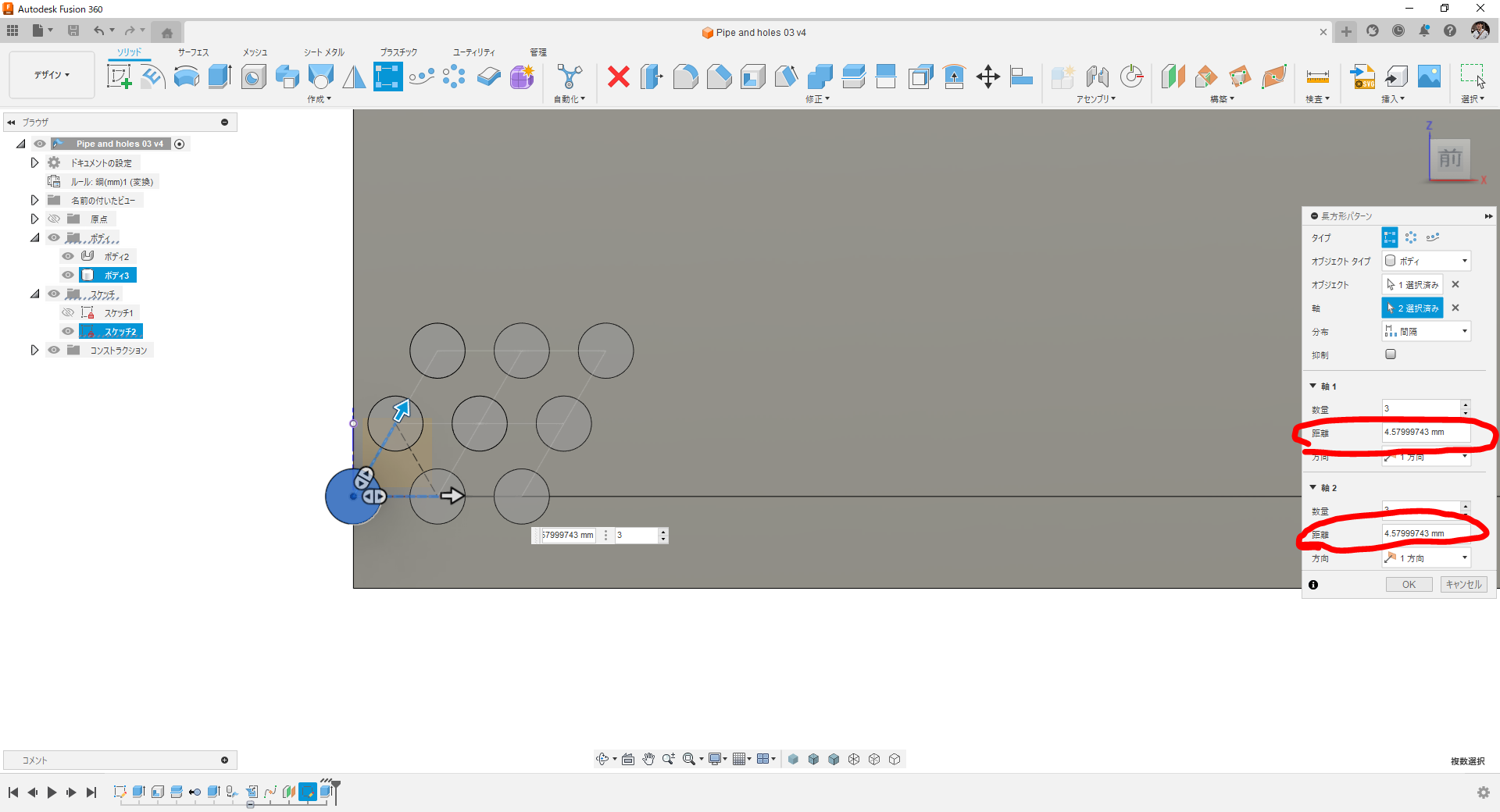

幅に先ほどコピーした正三角形の辺の長さを入力します。



全体に広がるように個数を調整します。

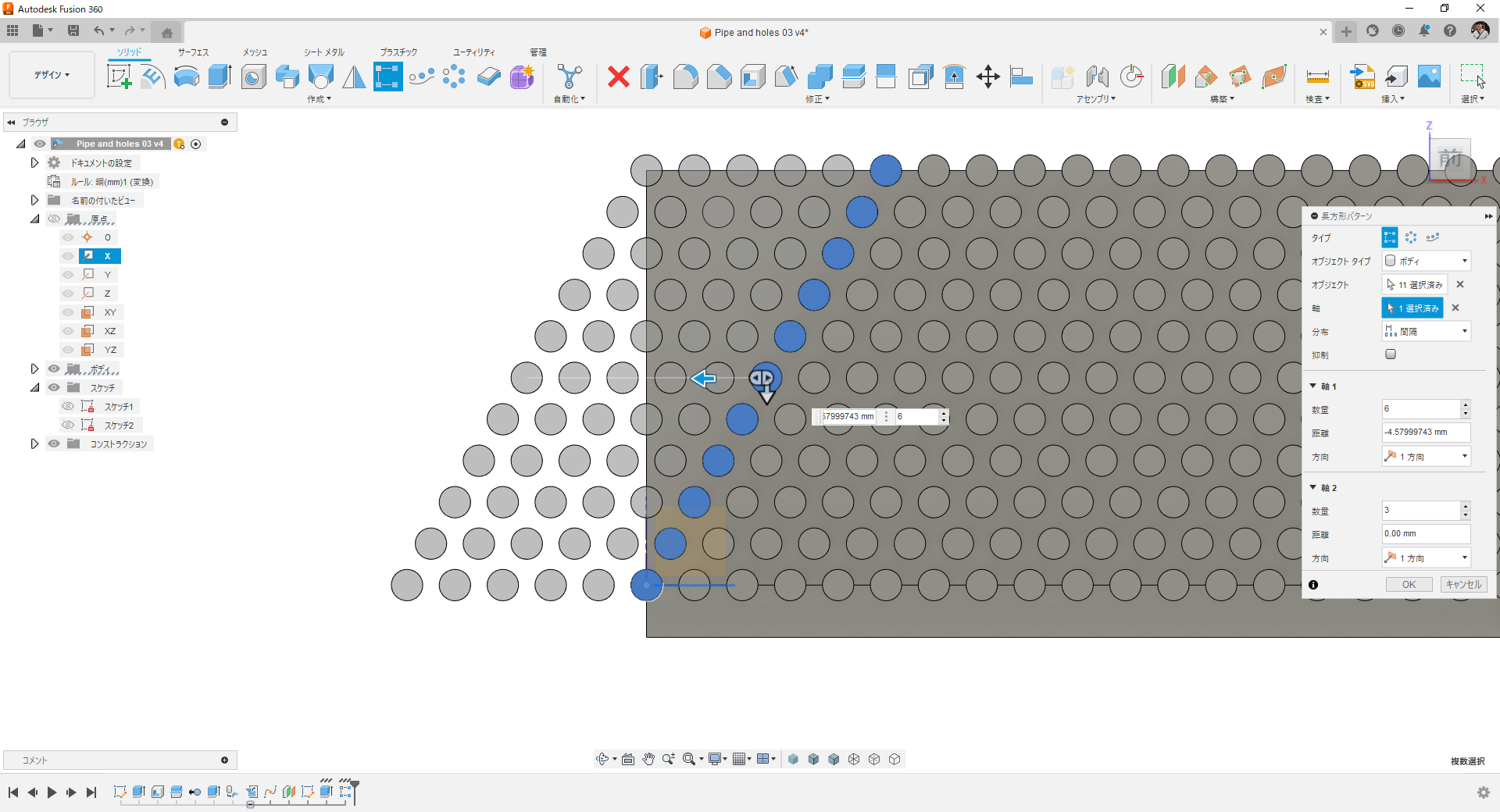

左端の列のボディを選択して再度長方形パターンコピーを実行します。

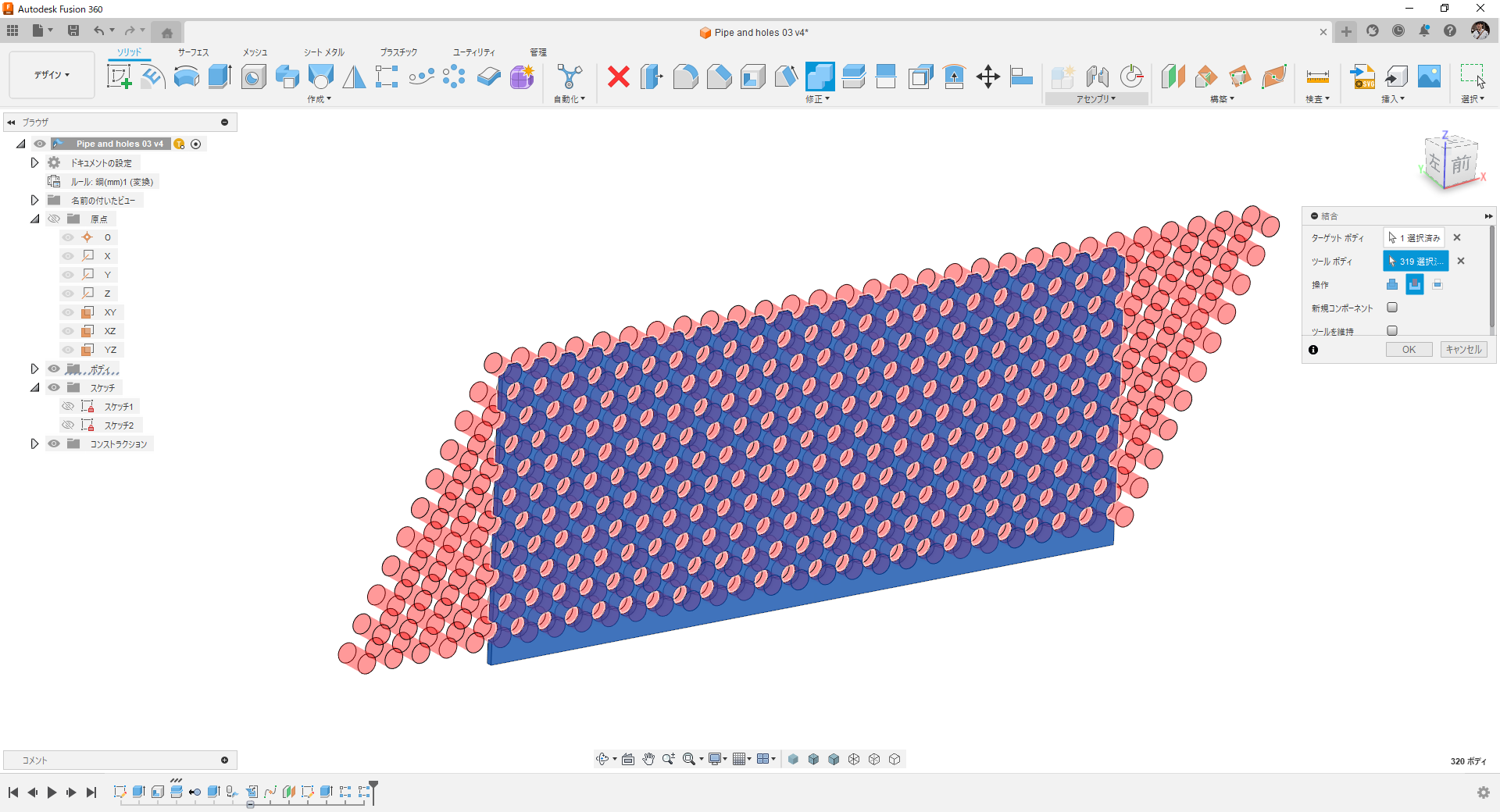

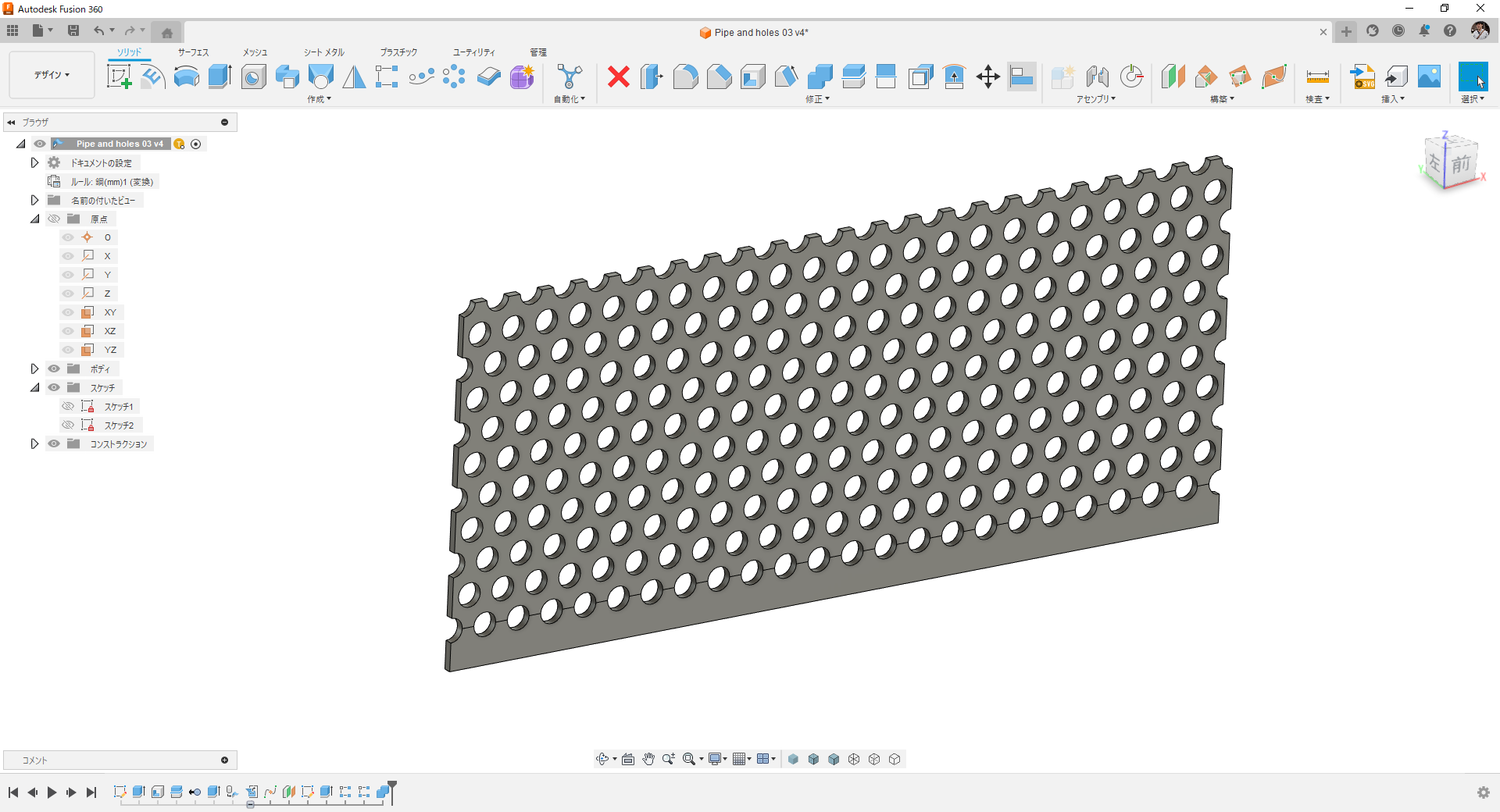

結合切り取り。

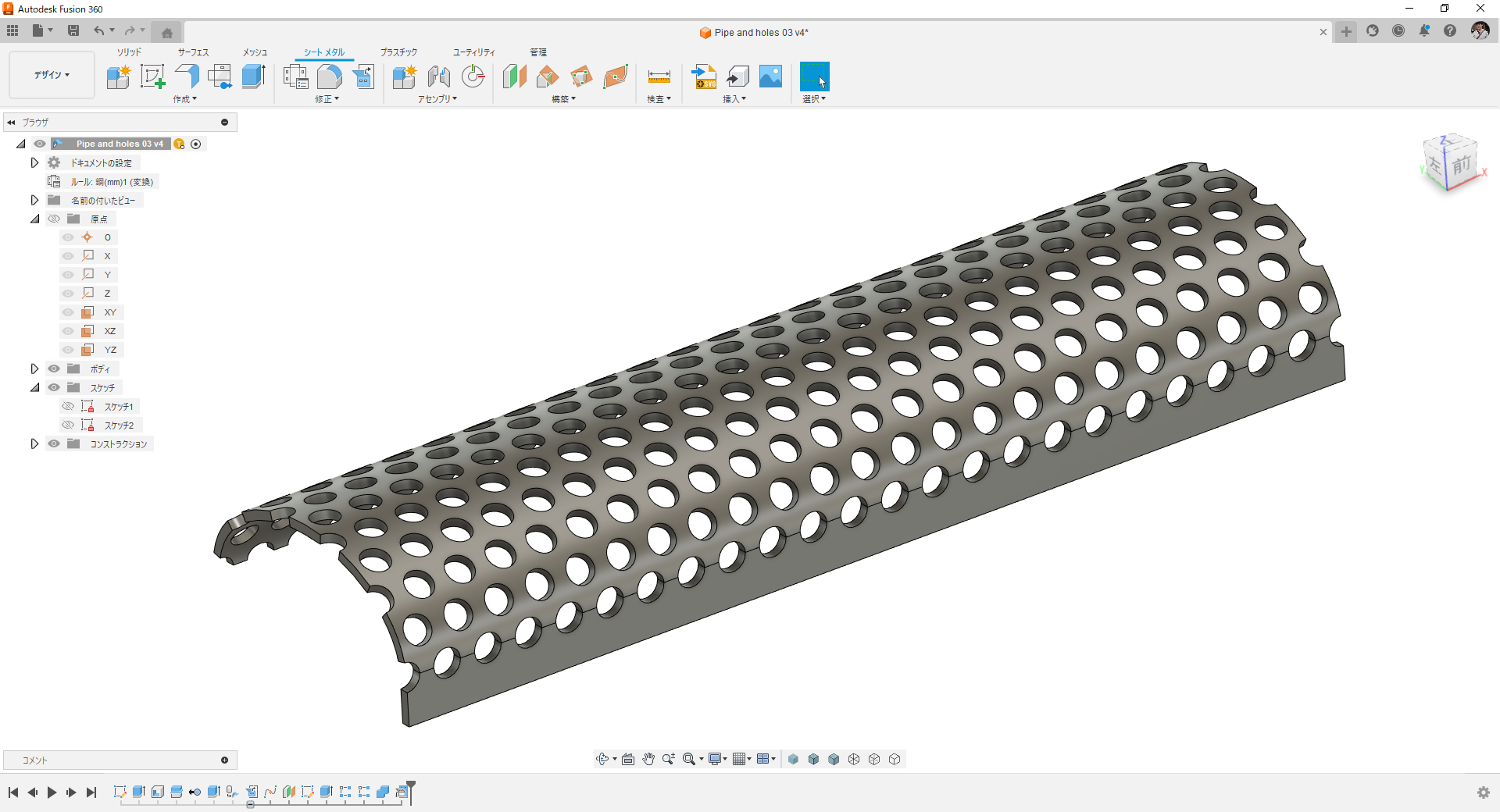

再折り曲げ。

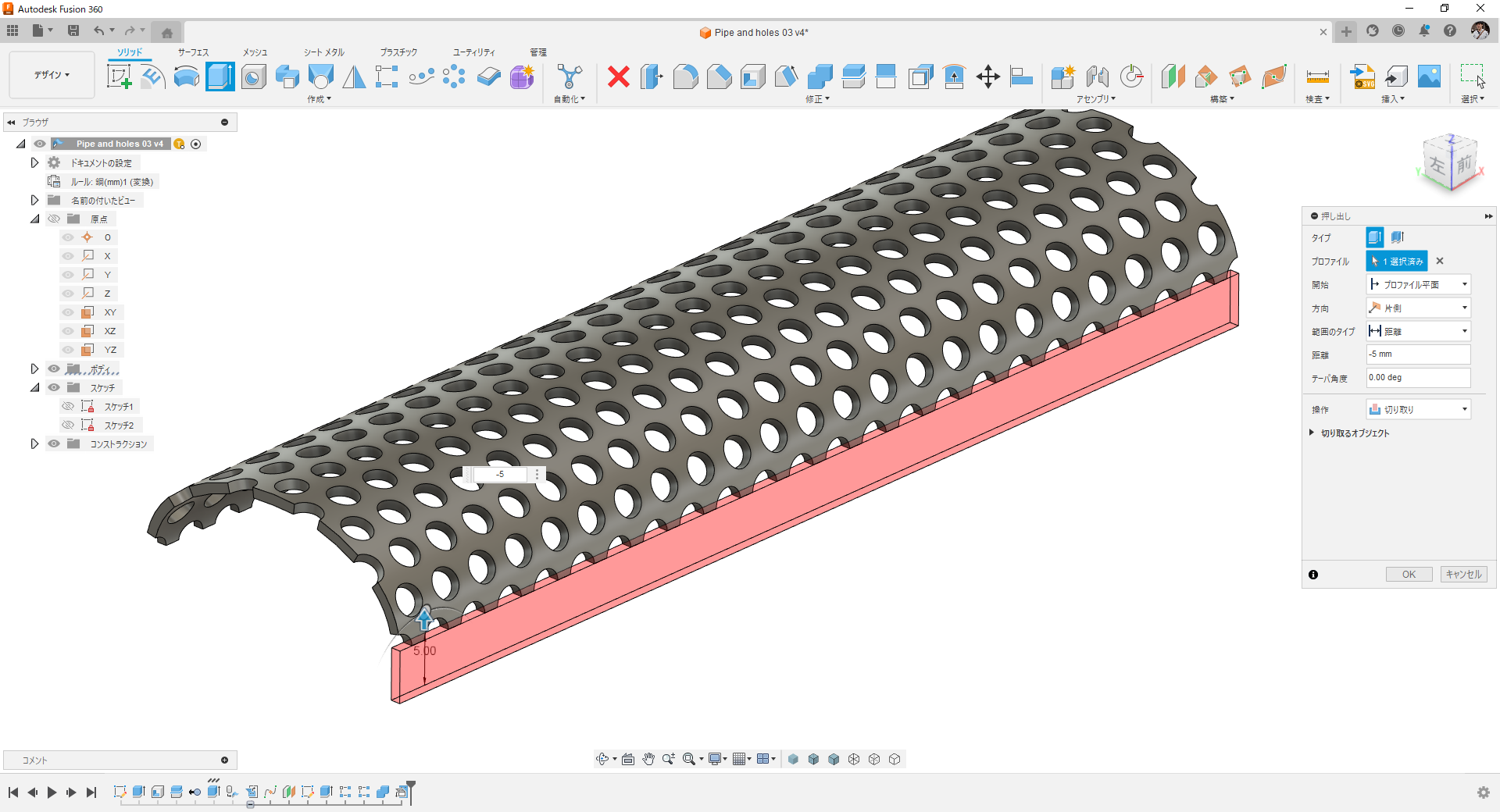

端面を押し出し、切り取り。

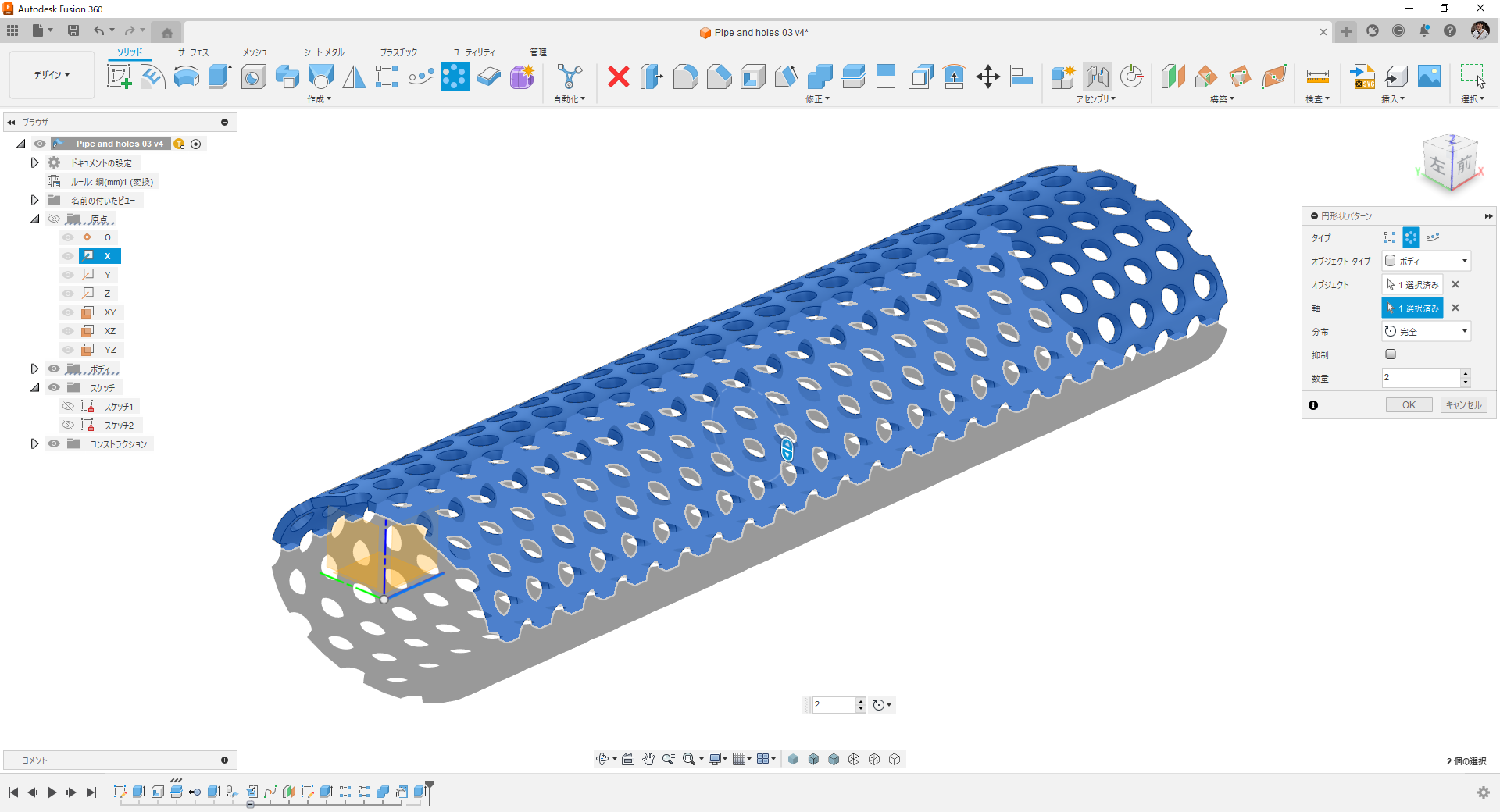

円形状パターンコピーで複製。

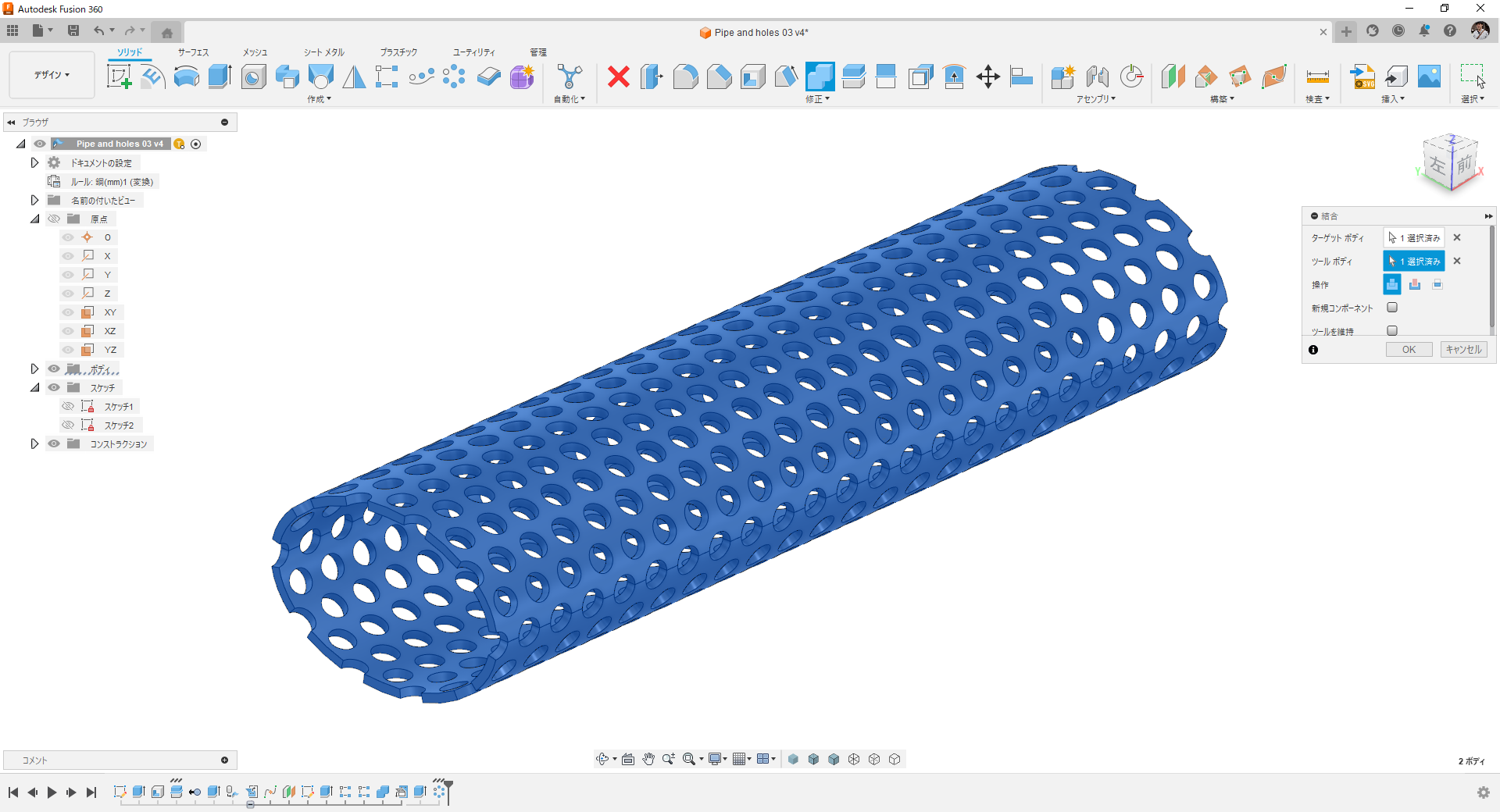

結合。

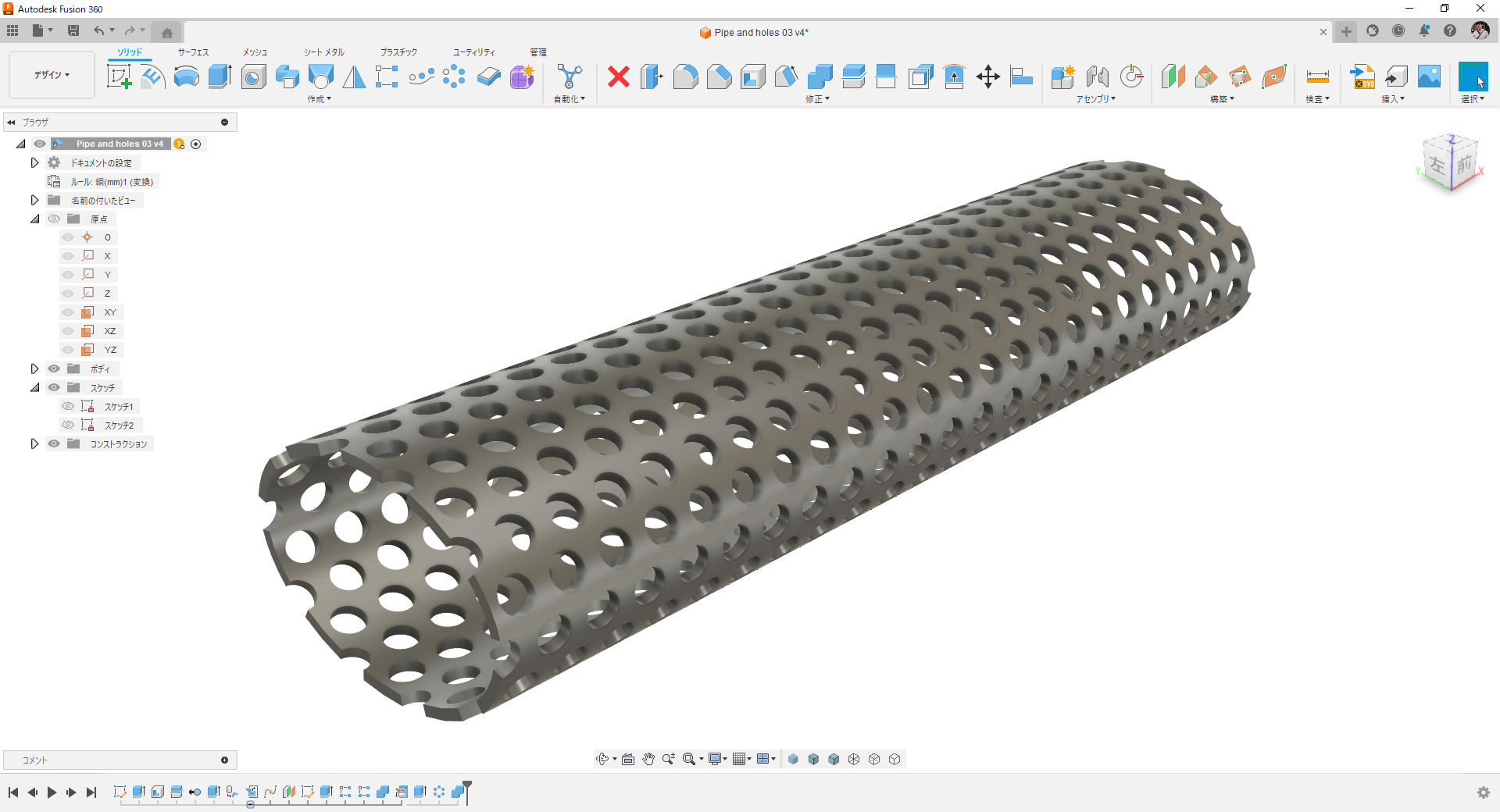

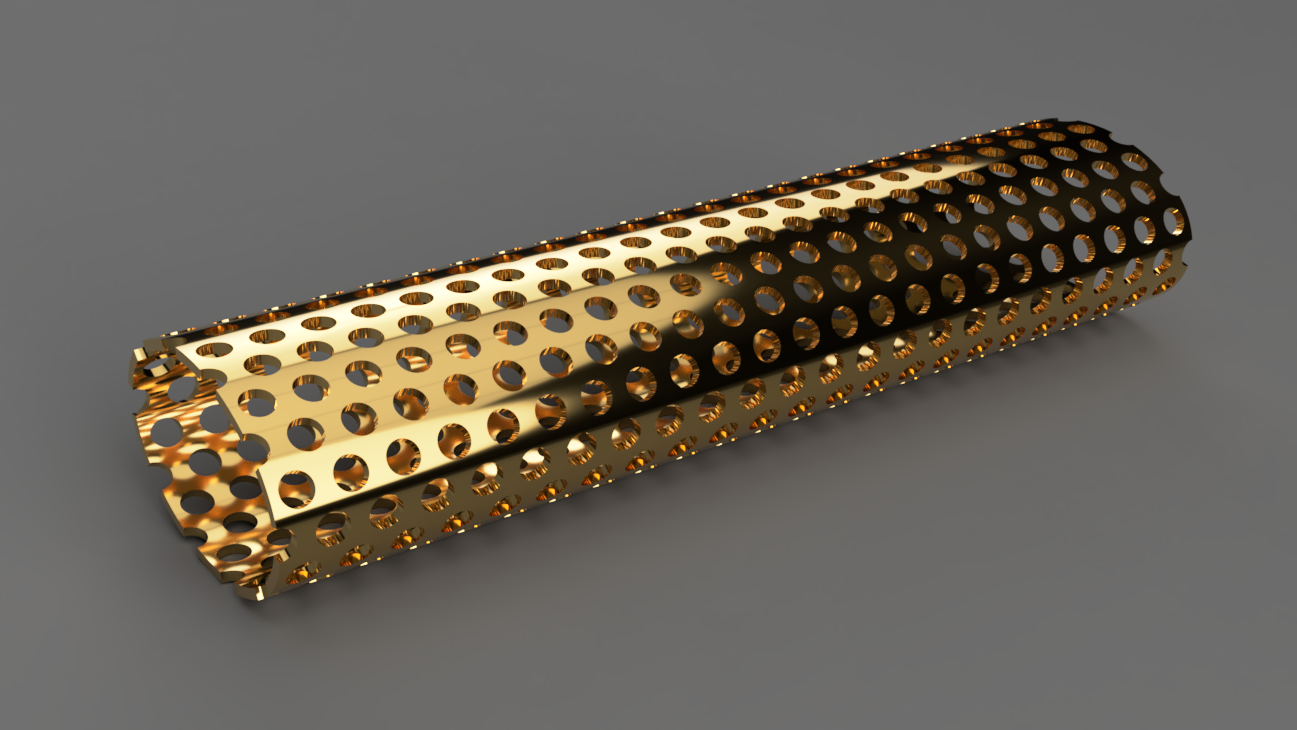

これで完成です。



詳細は動画で。





3D-CAD:Autodesk Fusion360
