立体交差構造




[Fusion360 Tips]


立体交差のような構造物を作ってみました。270°回転スイープさせた螺旋面を円形状パターンでコピーし端面をロフトで繋いでいます。できたサーフェスセットを上方にコピー配置してロフトでソリッド化というやり方です。

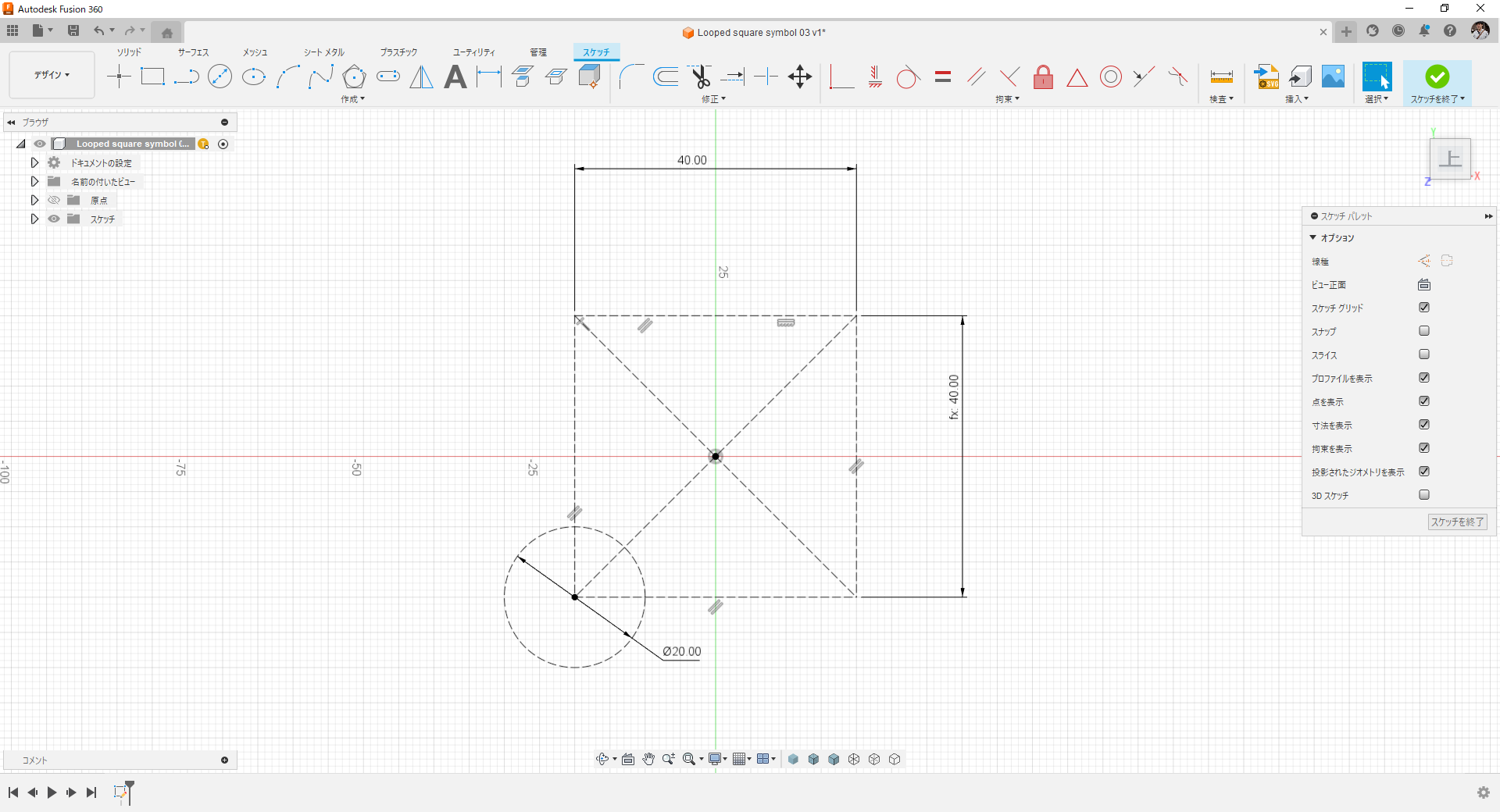

最初のスケッチ作成。

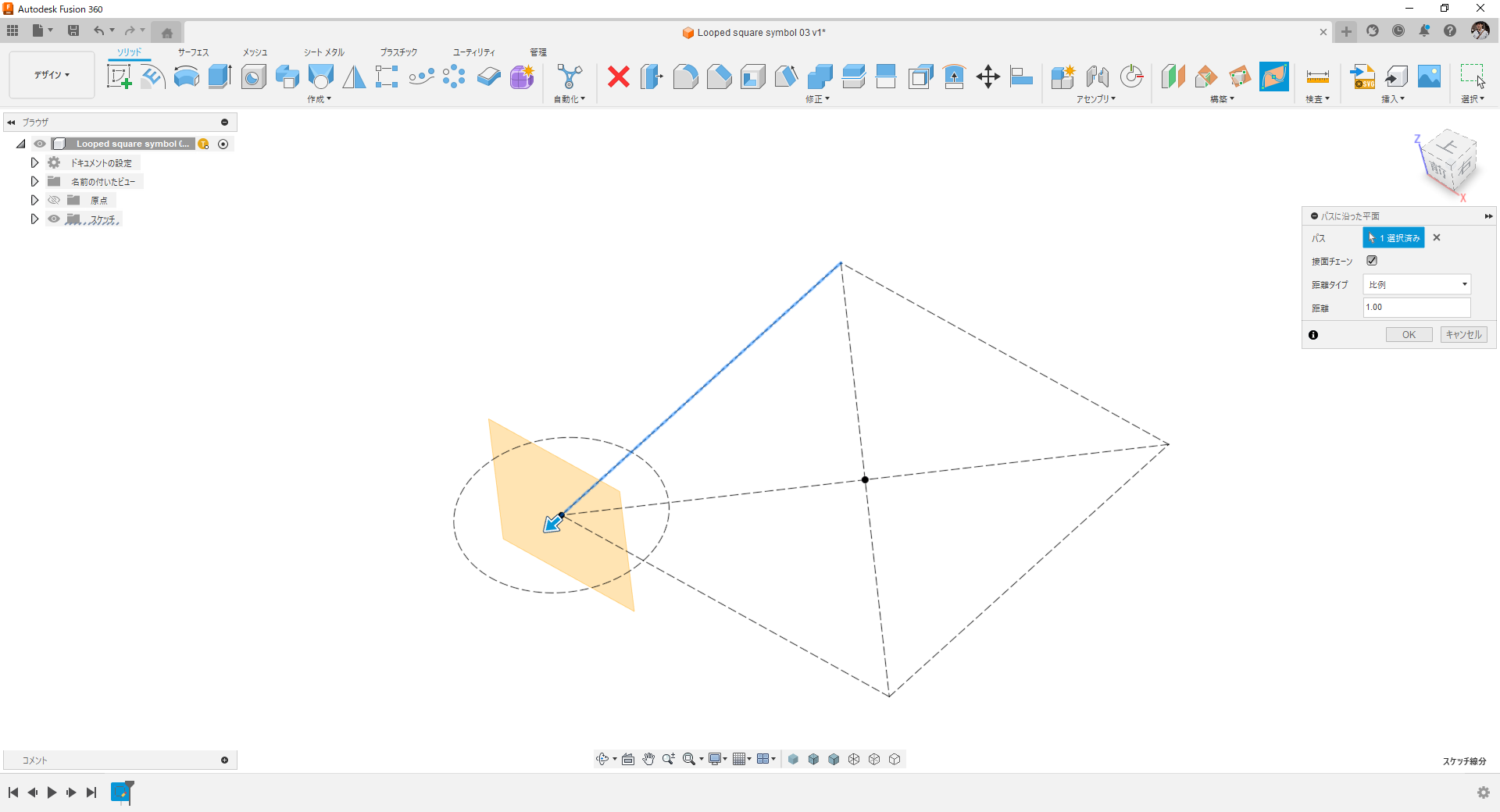

四角の一辺に沿って構築平面を作成。(パスに沿った平面を使用)

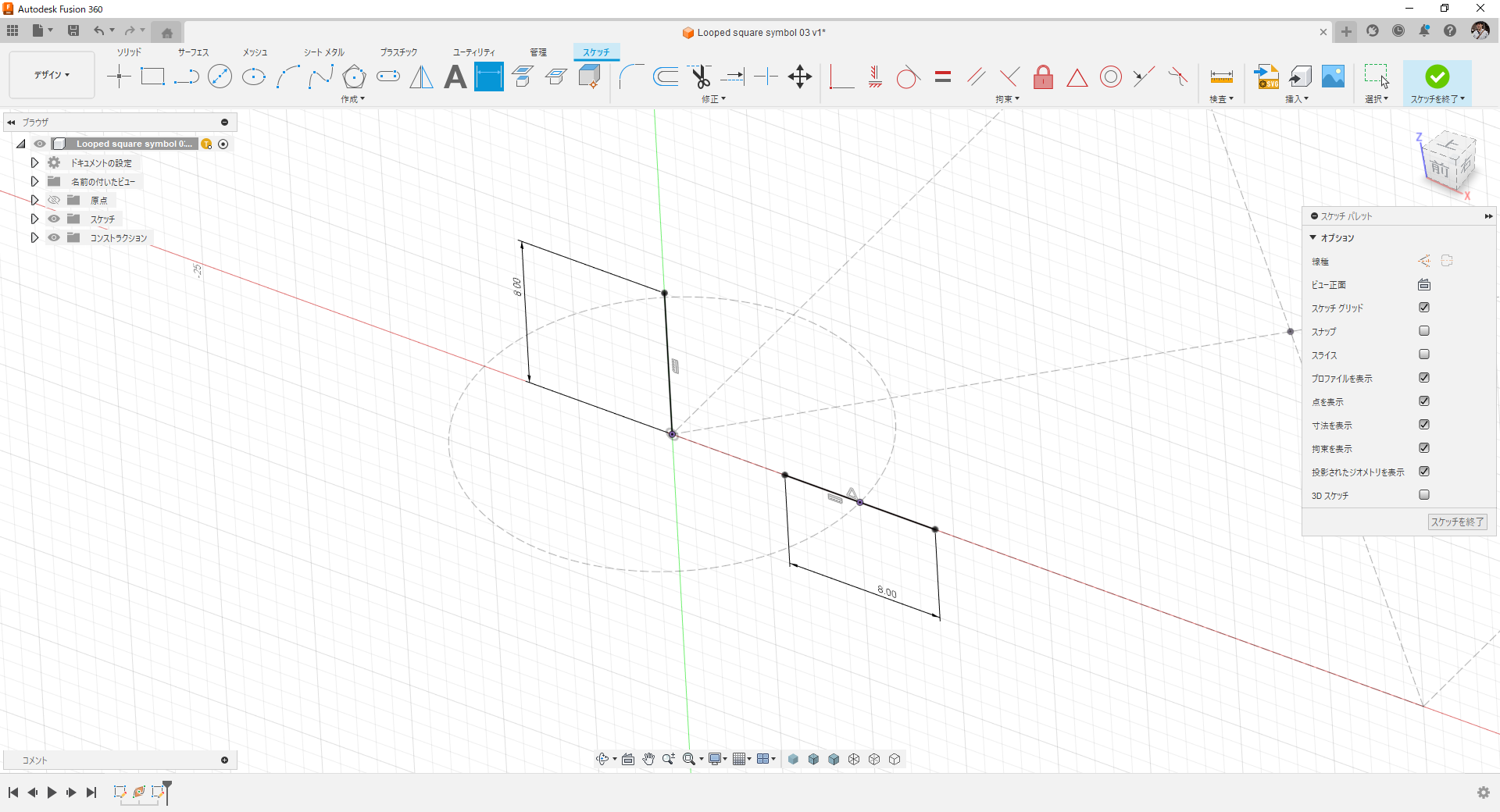

構築平面上に下図のようなスケッチを作成。

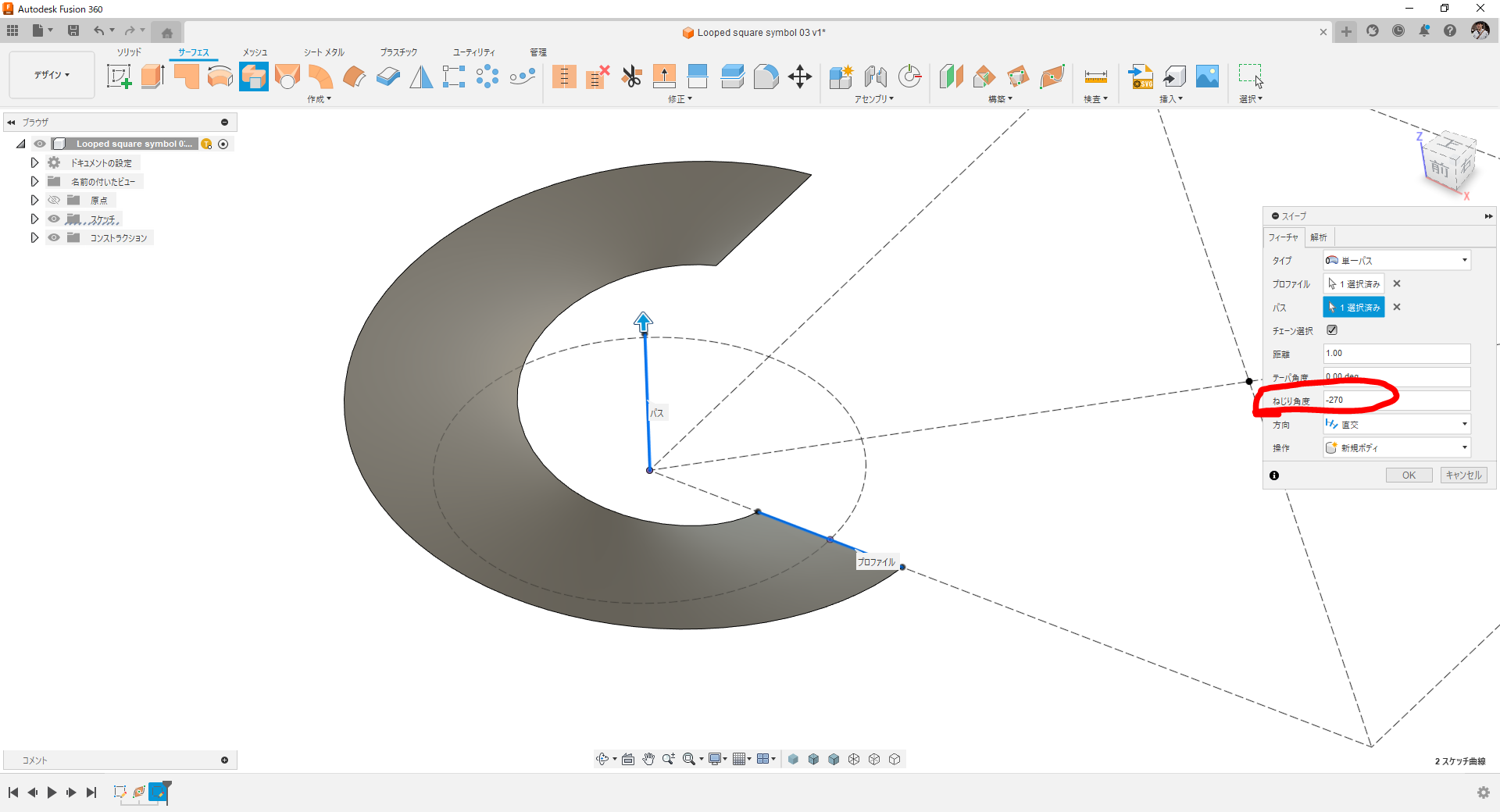

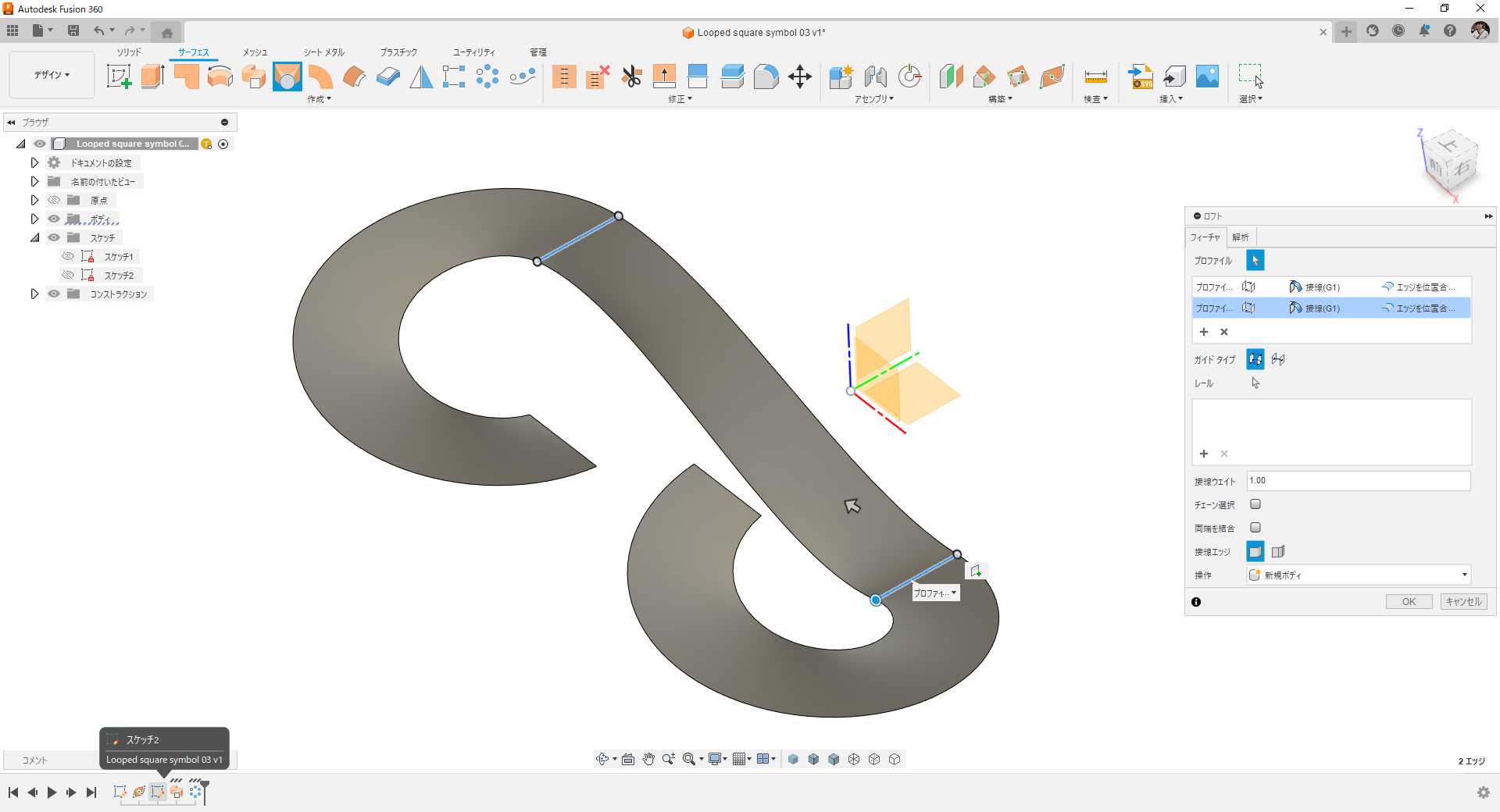

サーフェスのスイープで-270°ねじりながら螺旋面を作成。

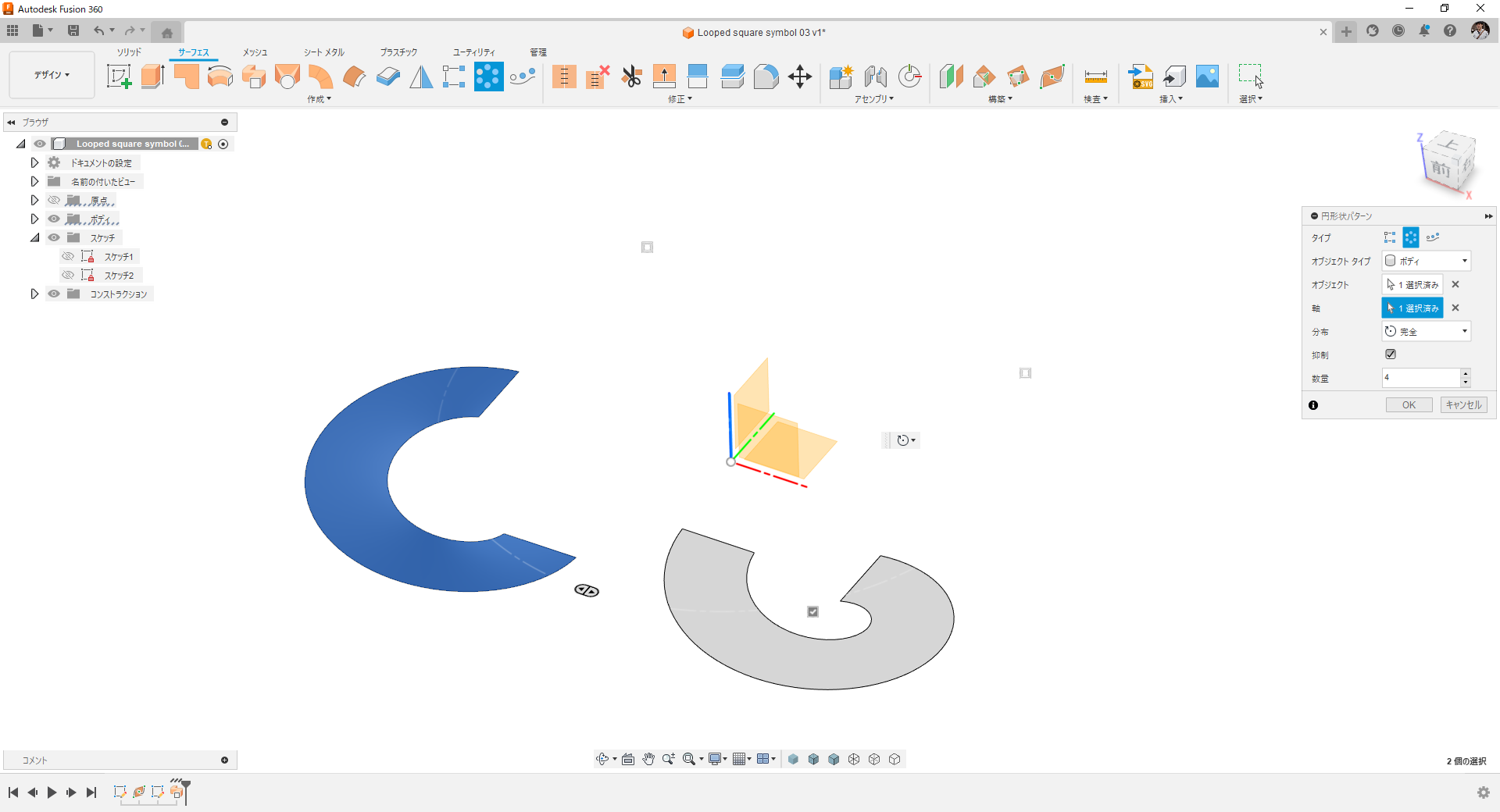

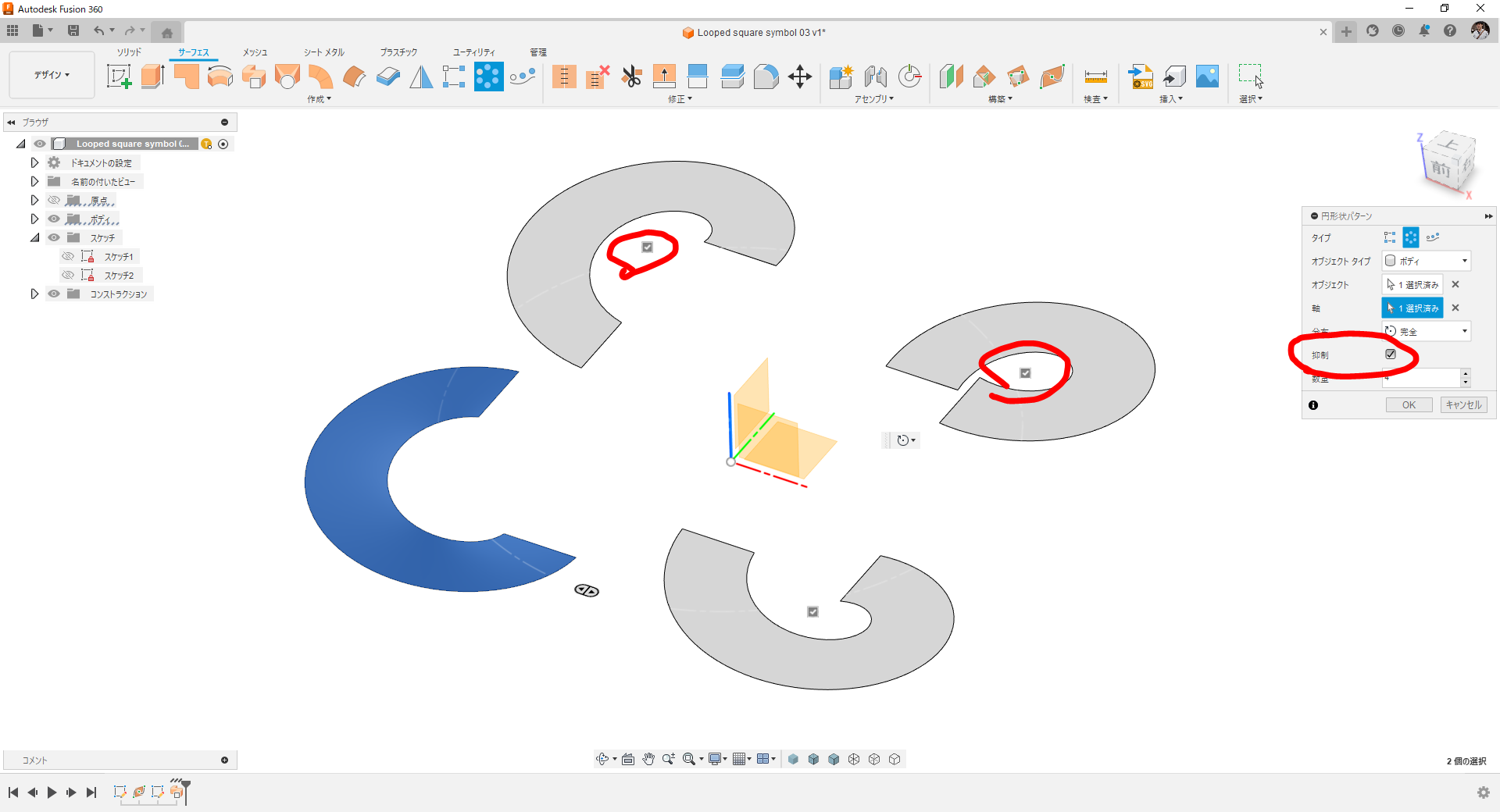

円形状パターンコピー。赤丸の部分は抑制しておきます。

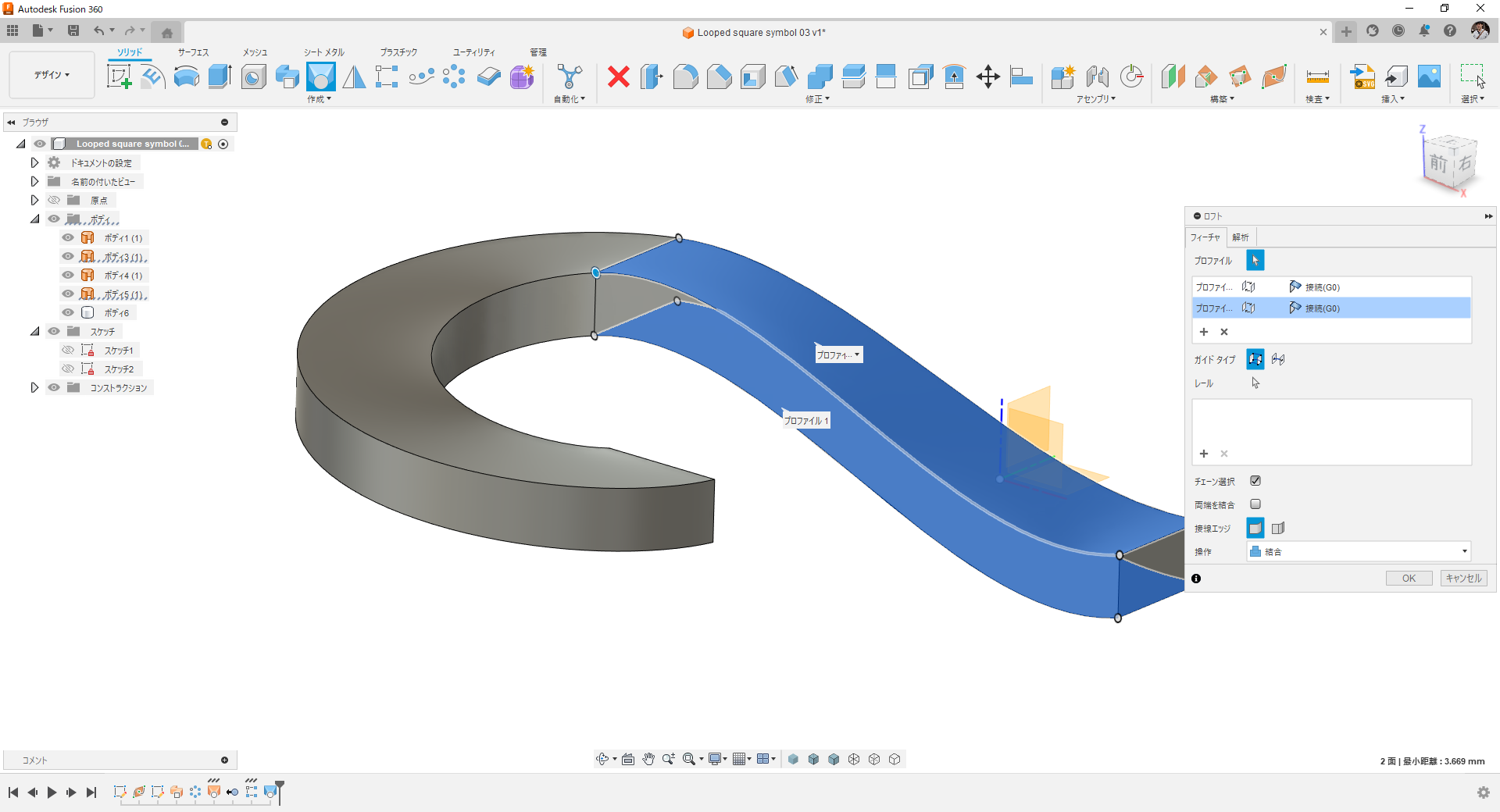

サーフェスのロフトで螺旋面の端同士をG1接続で繋ぐ。

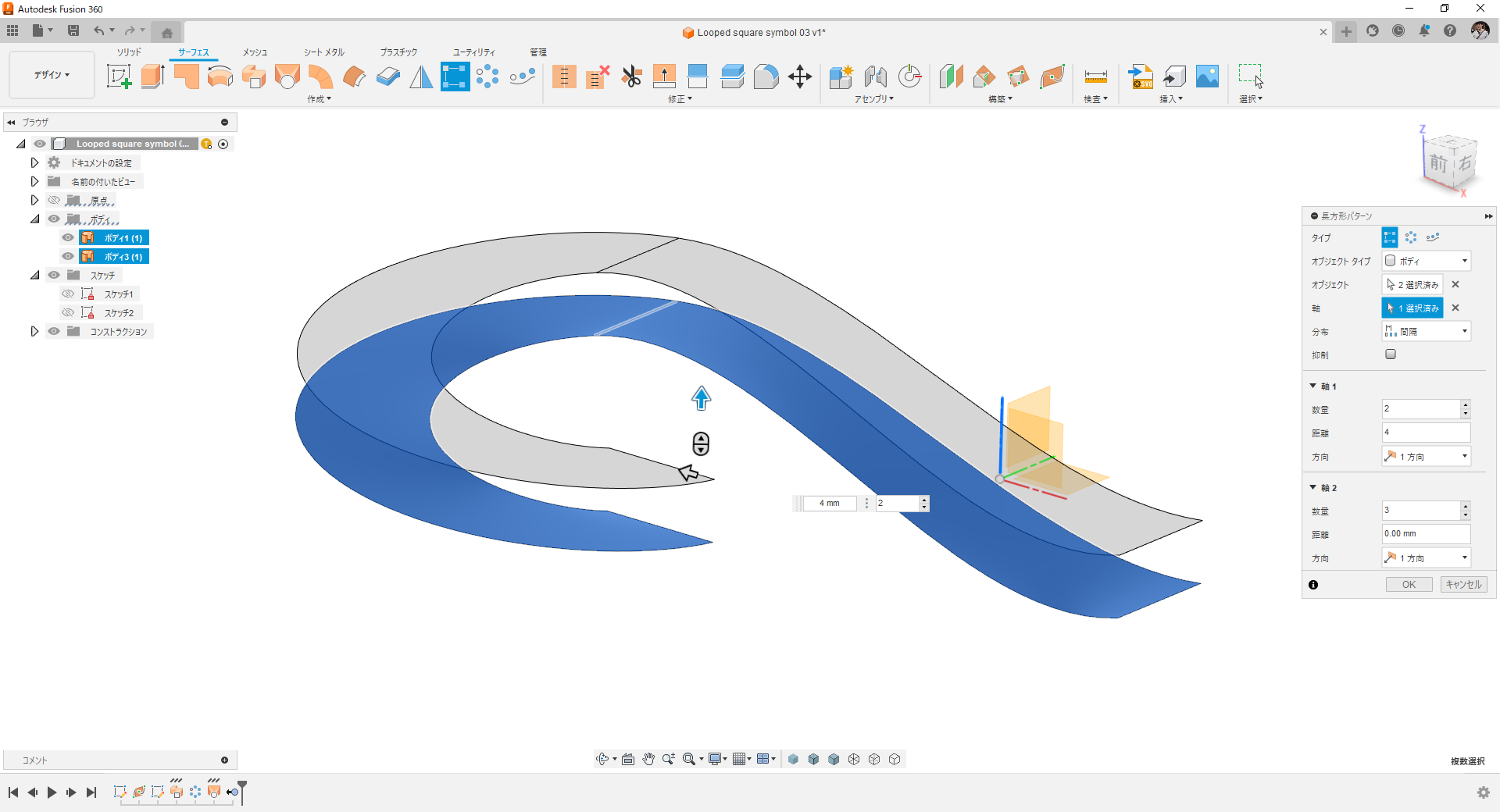

長方形パターンコピーで上方にサーフェスをコピー。

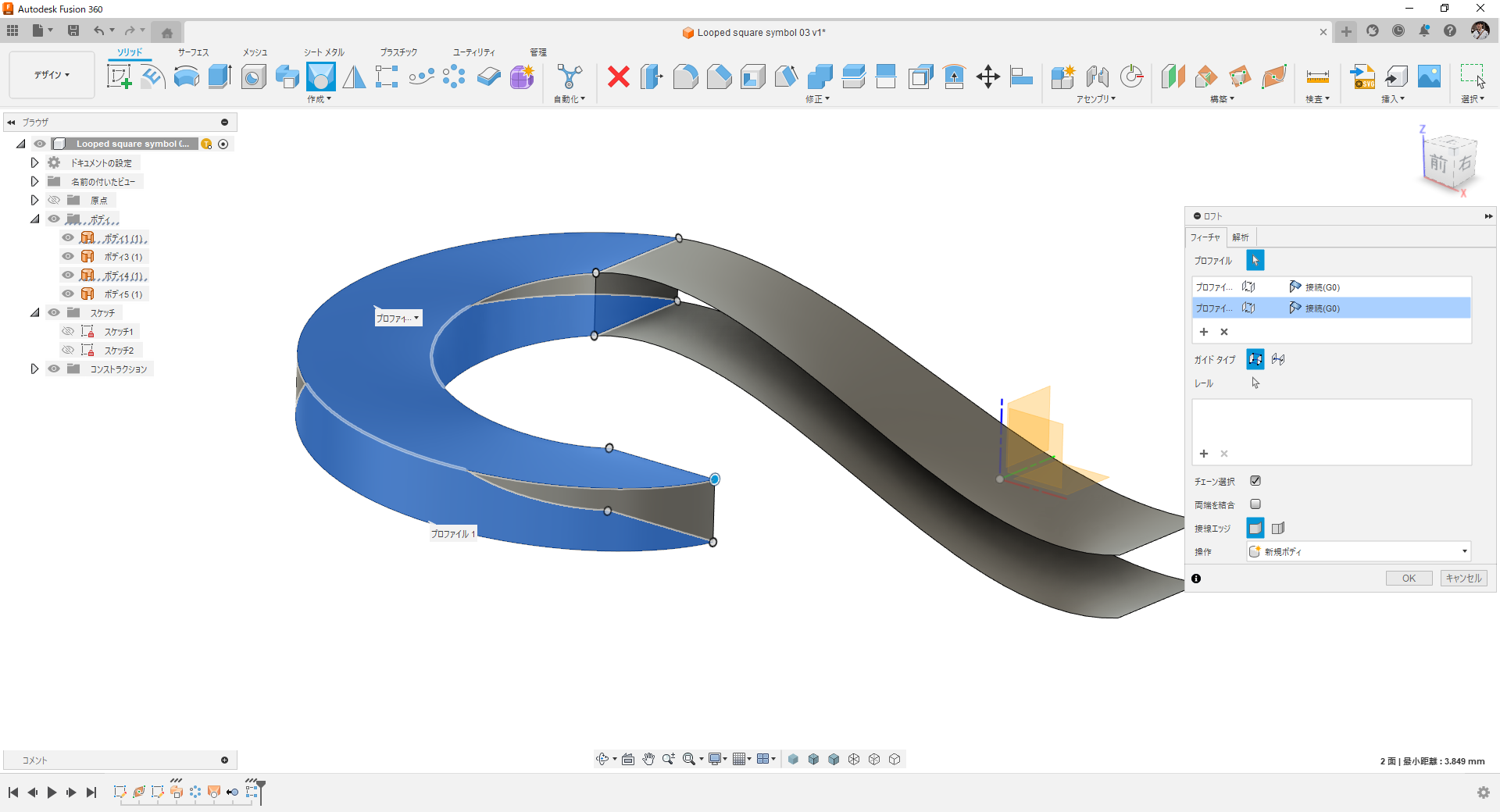

上下の面をソリッドのロフトで繋いでソリッドボディを作る。


こちらも同様に。結合で一体化しておきます。

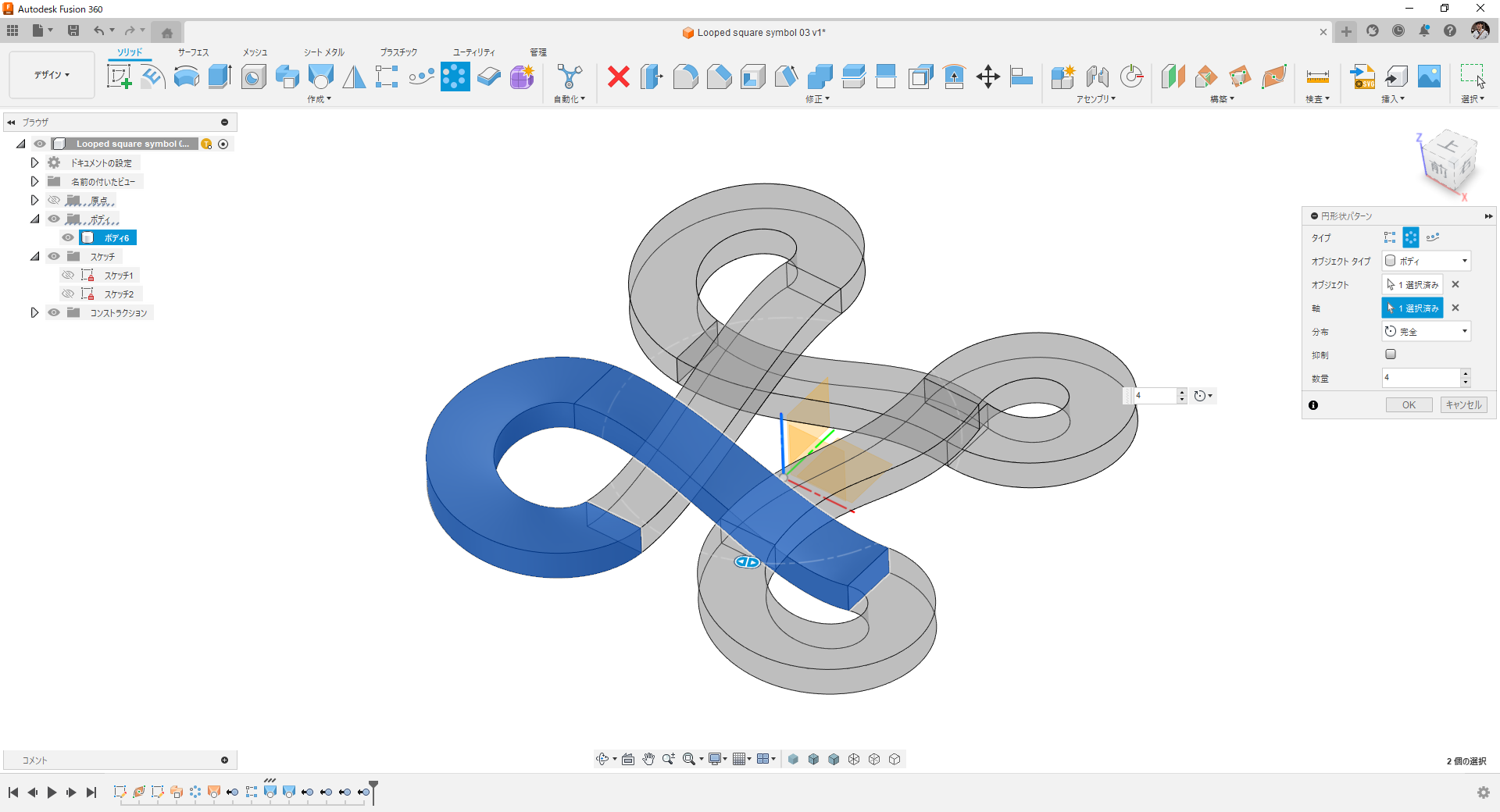

円形状パターンコピー。



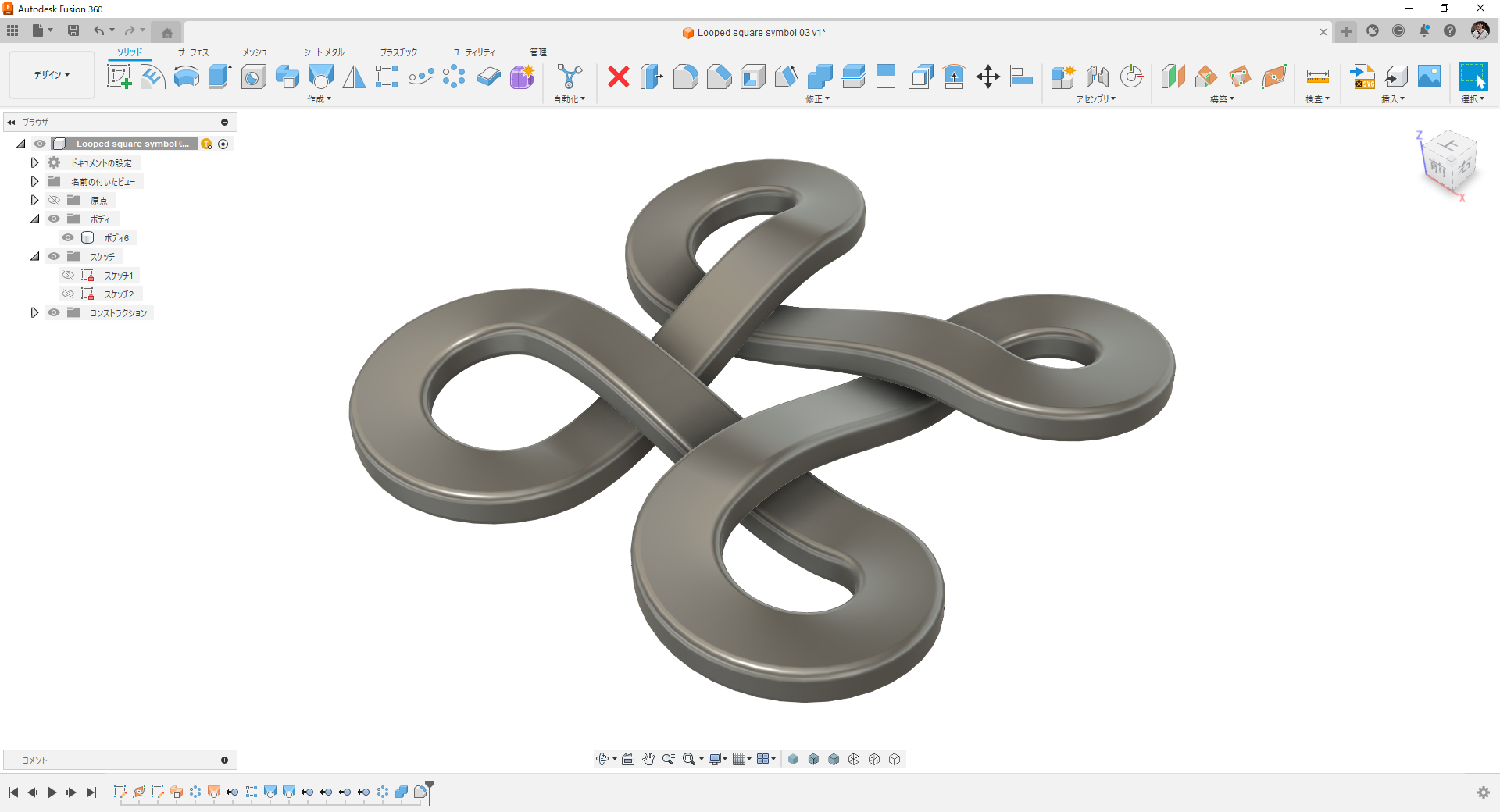

結合で一体化。

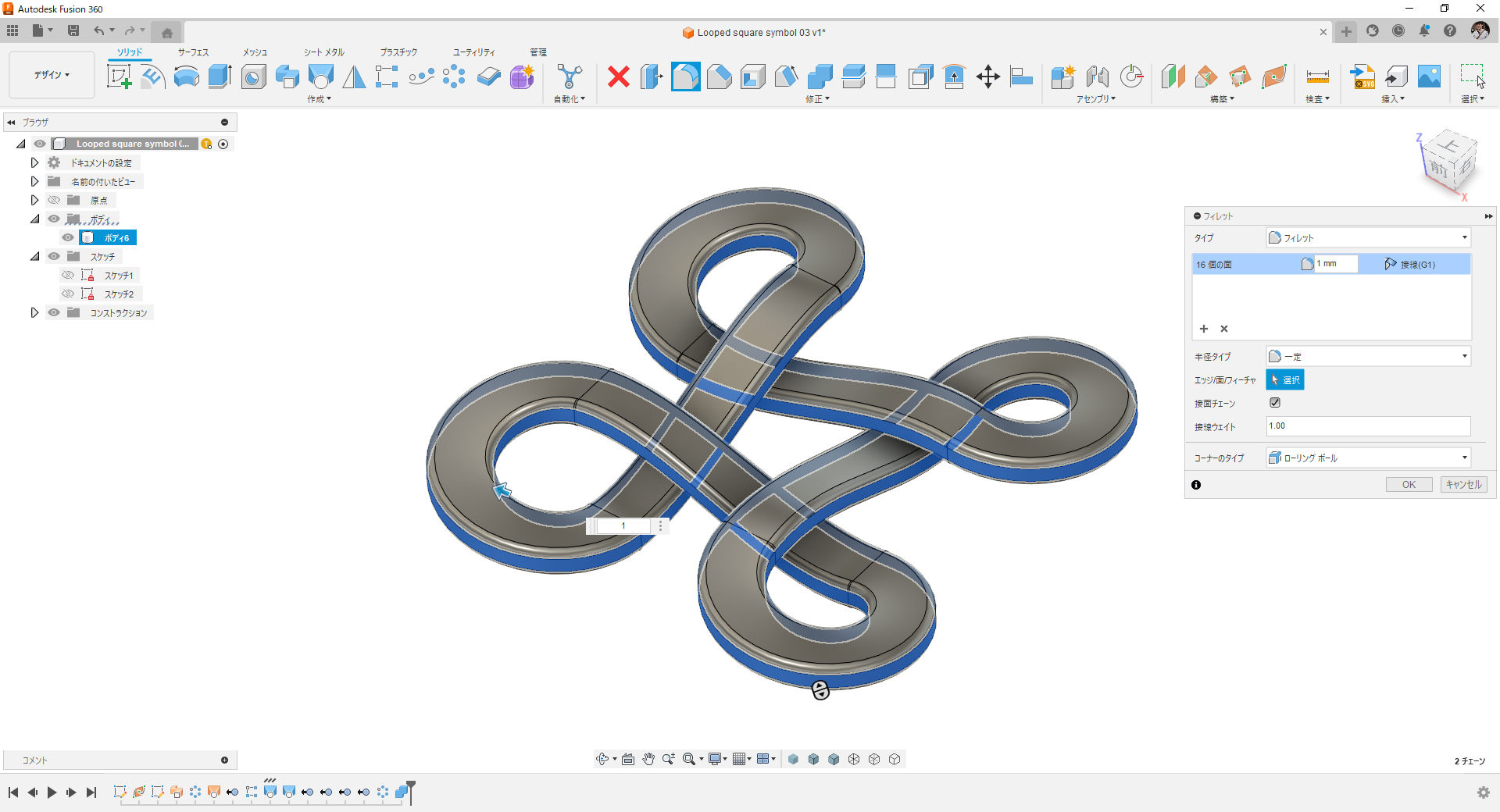

フィレット追加。

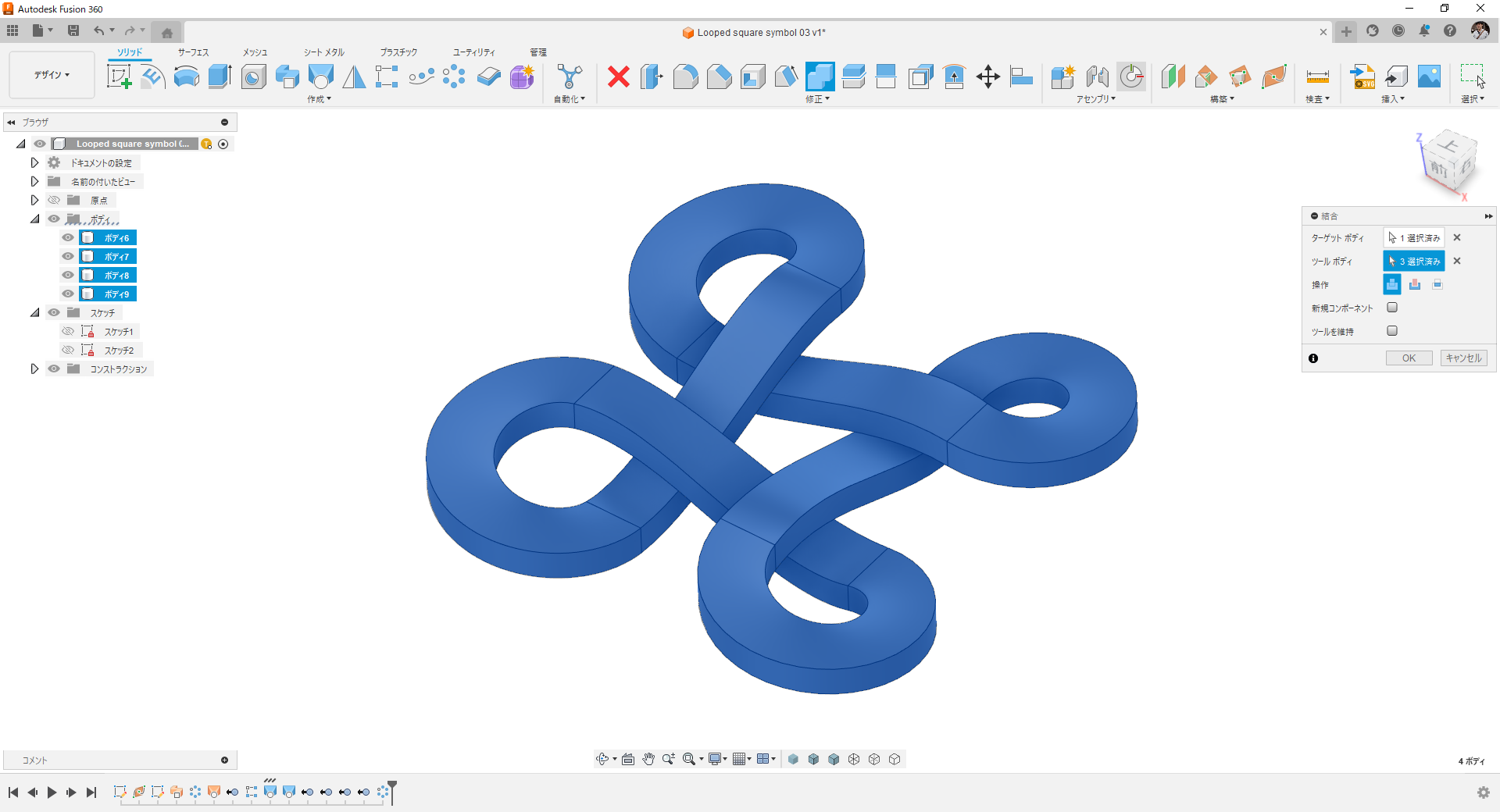

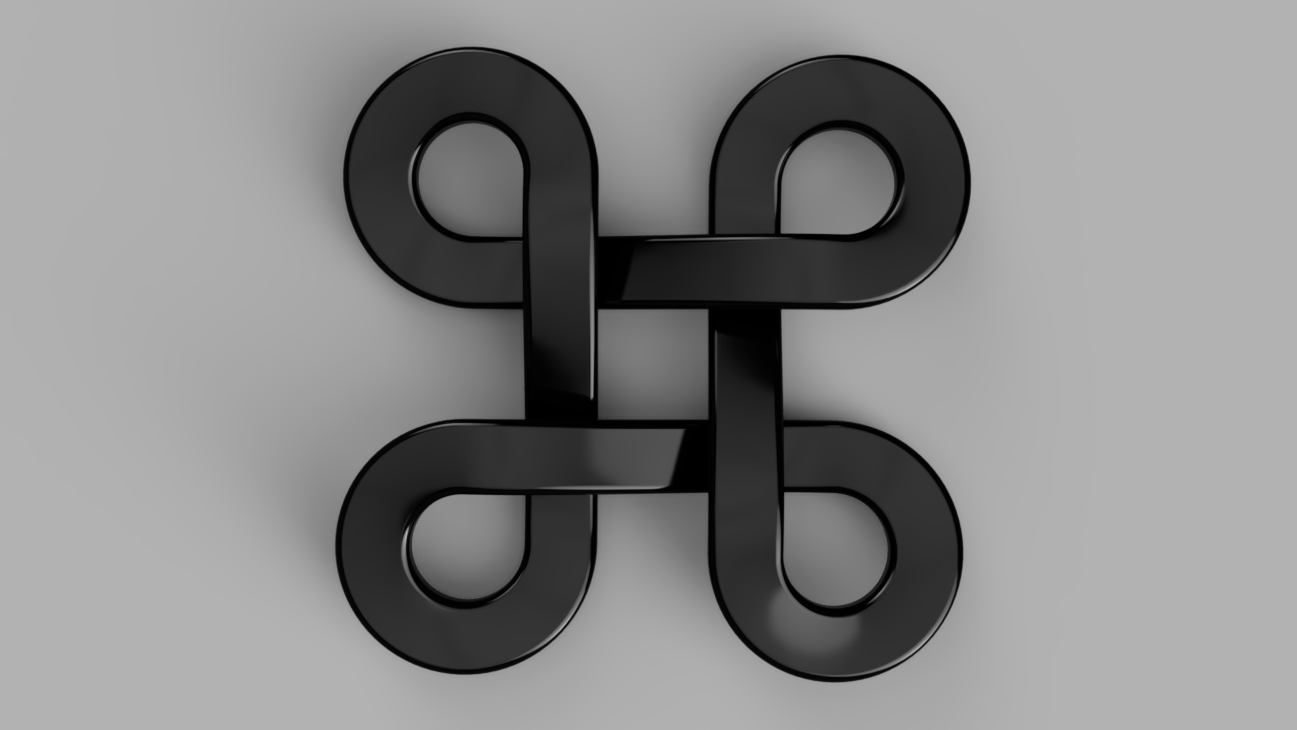

完成です。



具体的な操作は動画でご確認ください。





3D-CAD:Autodesk Fusion360
