球体螺旋溝

[Fusion360 Tips]

球体の上に螺旋溝を作る方法です。サーフェスのスイープ、面の延長、トリム、厚み付け、円形状パターンコピー、結合切り取りを使っています。

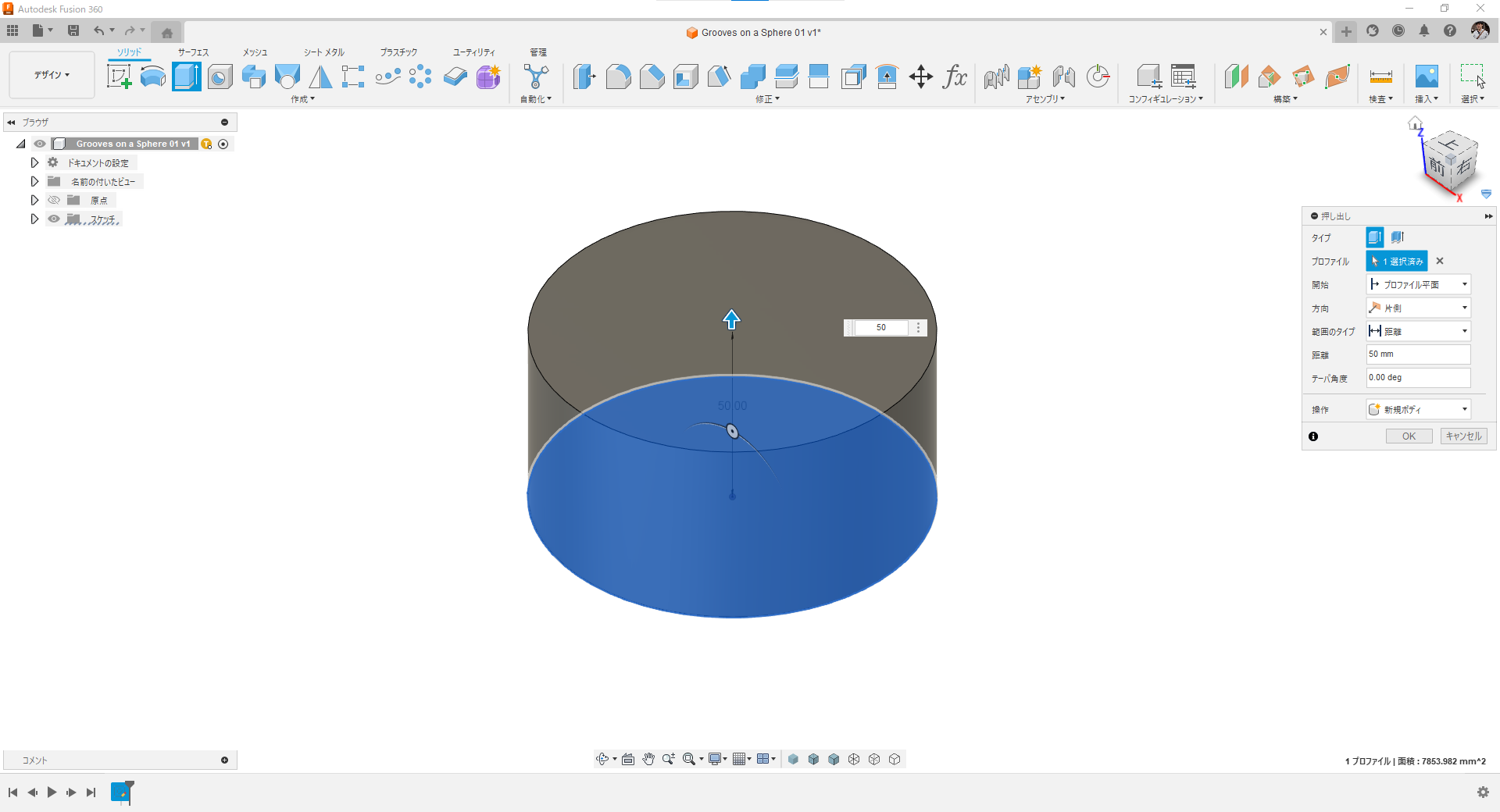

円スケッチを押し出して円柱を作ります。

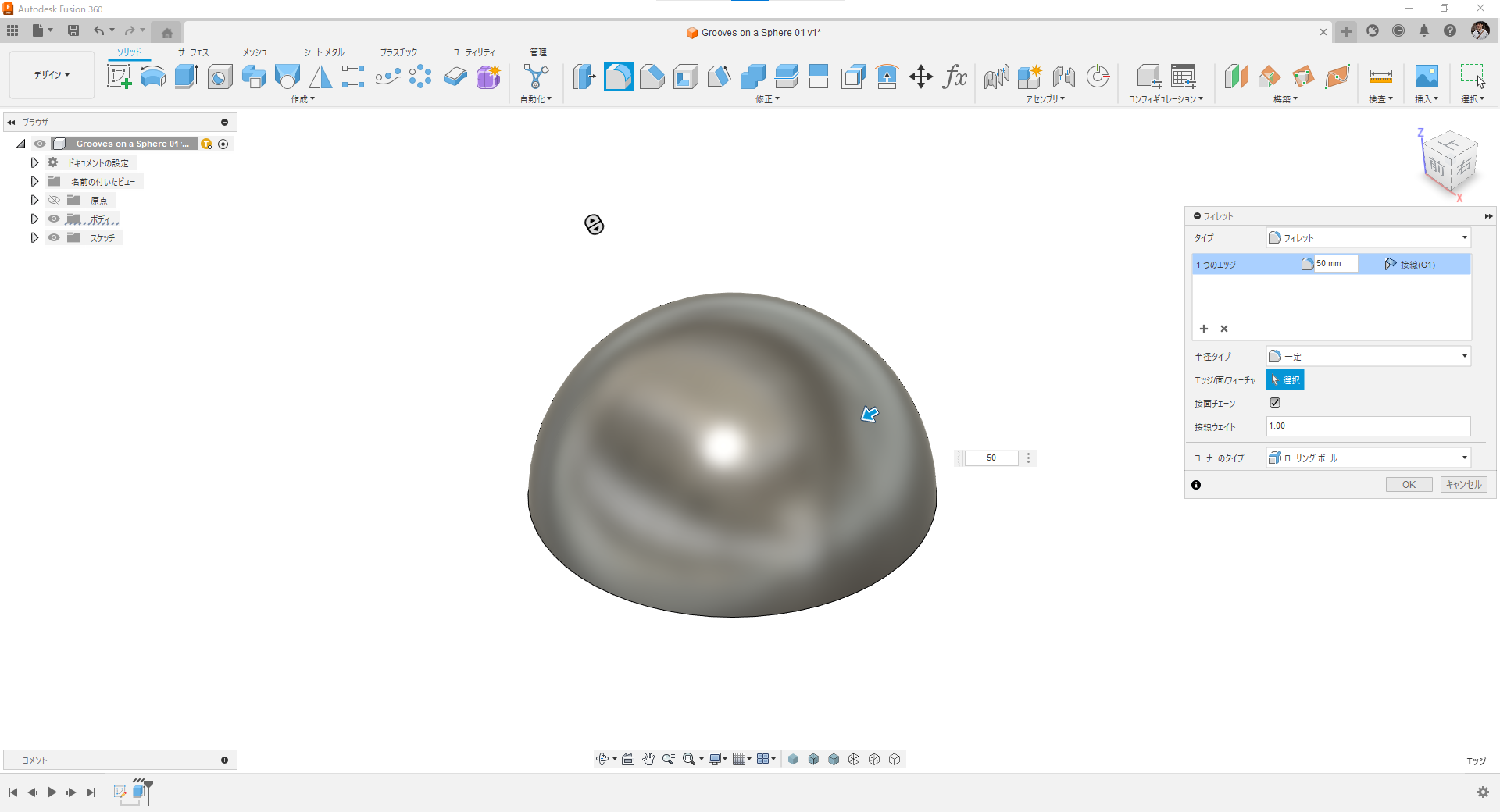

押出し距離を半径とするフィレットを付けます。

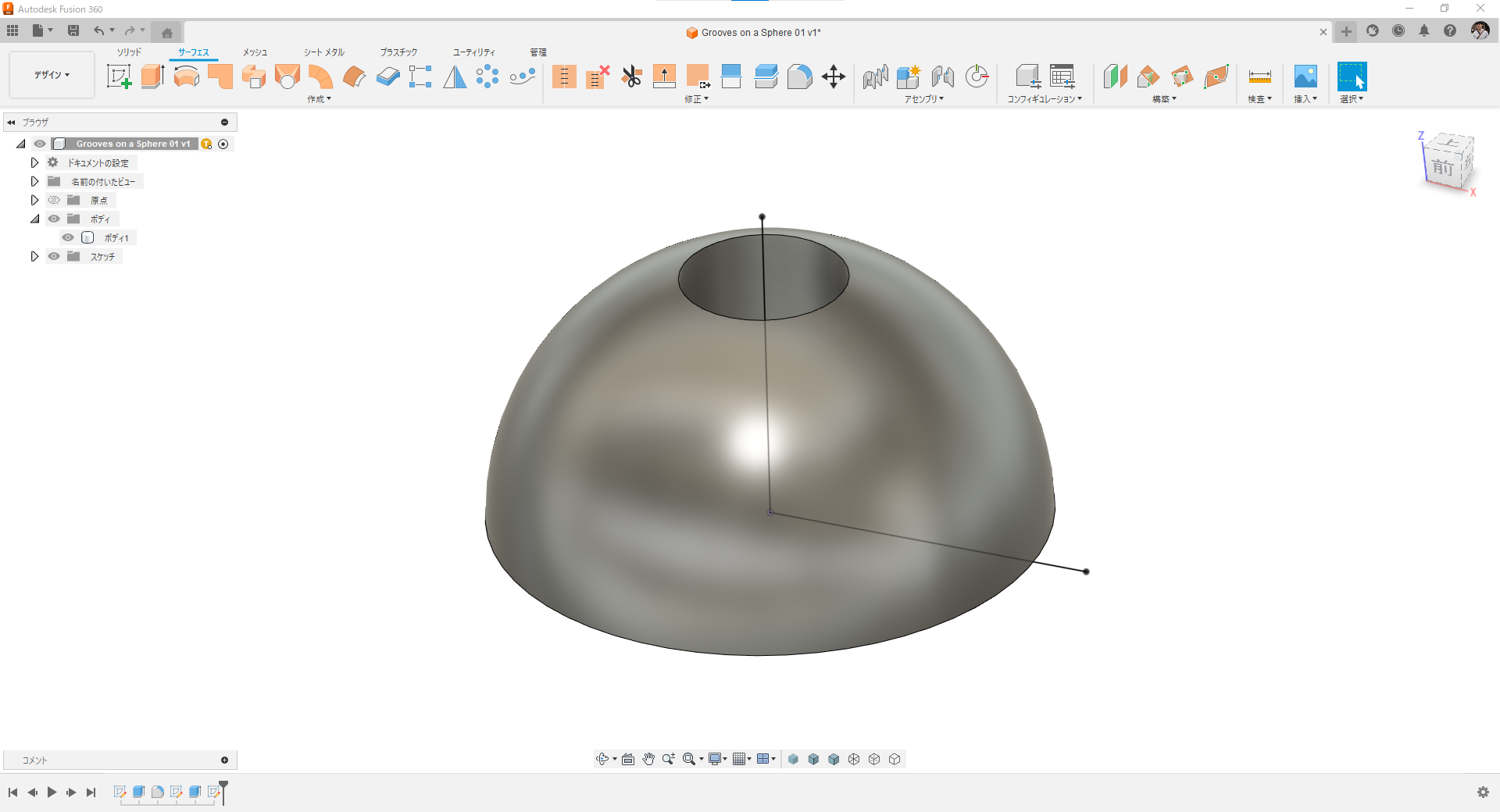

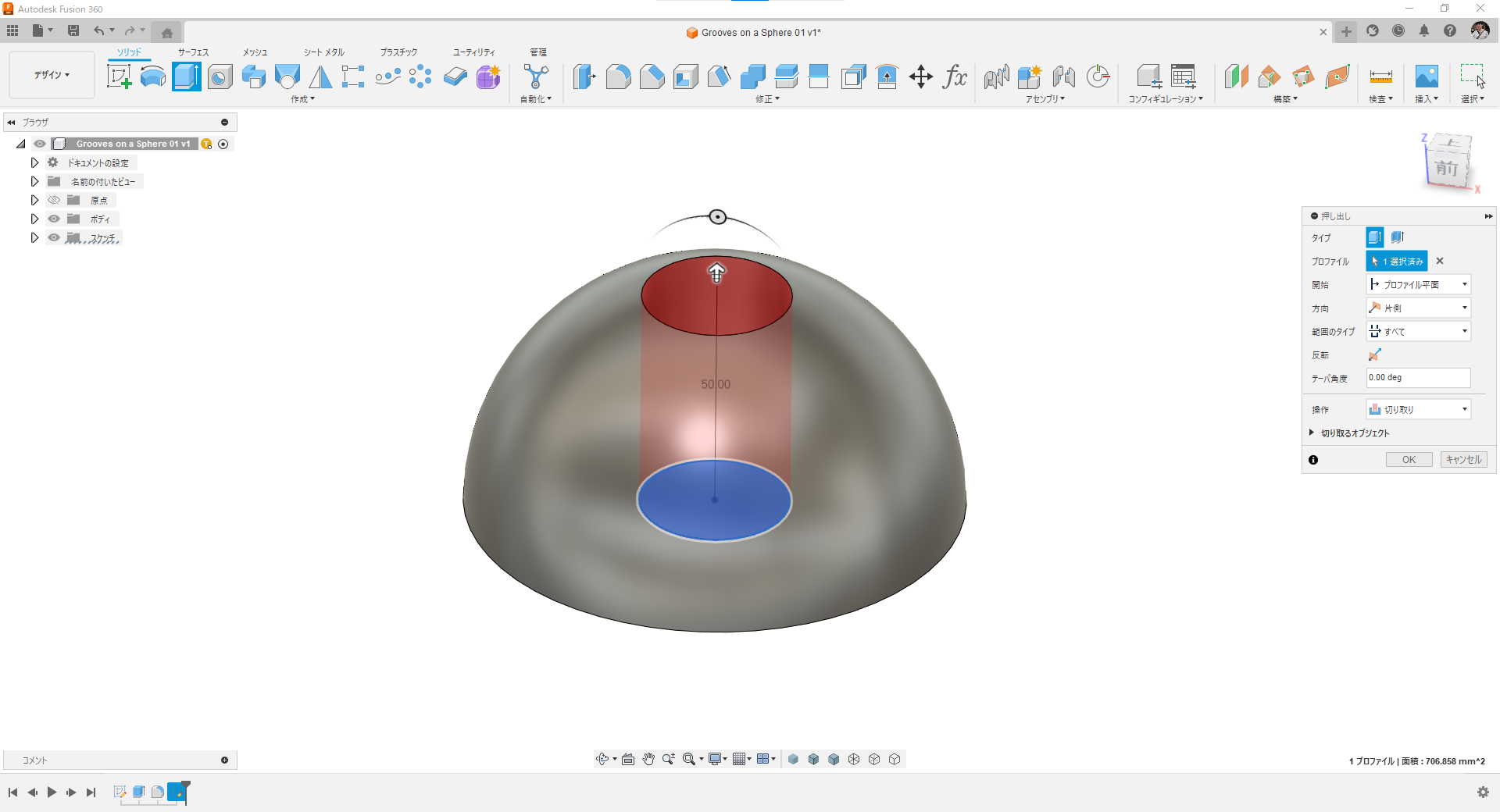

円で切り取り。

XZ平面にL字をスケッチ。

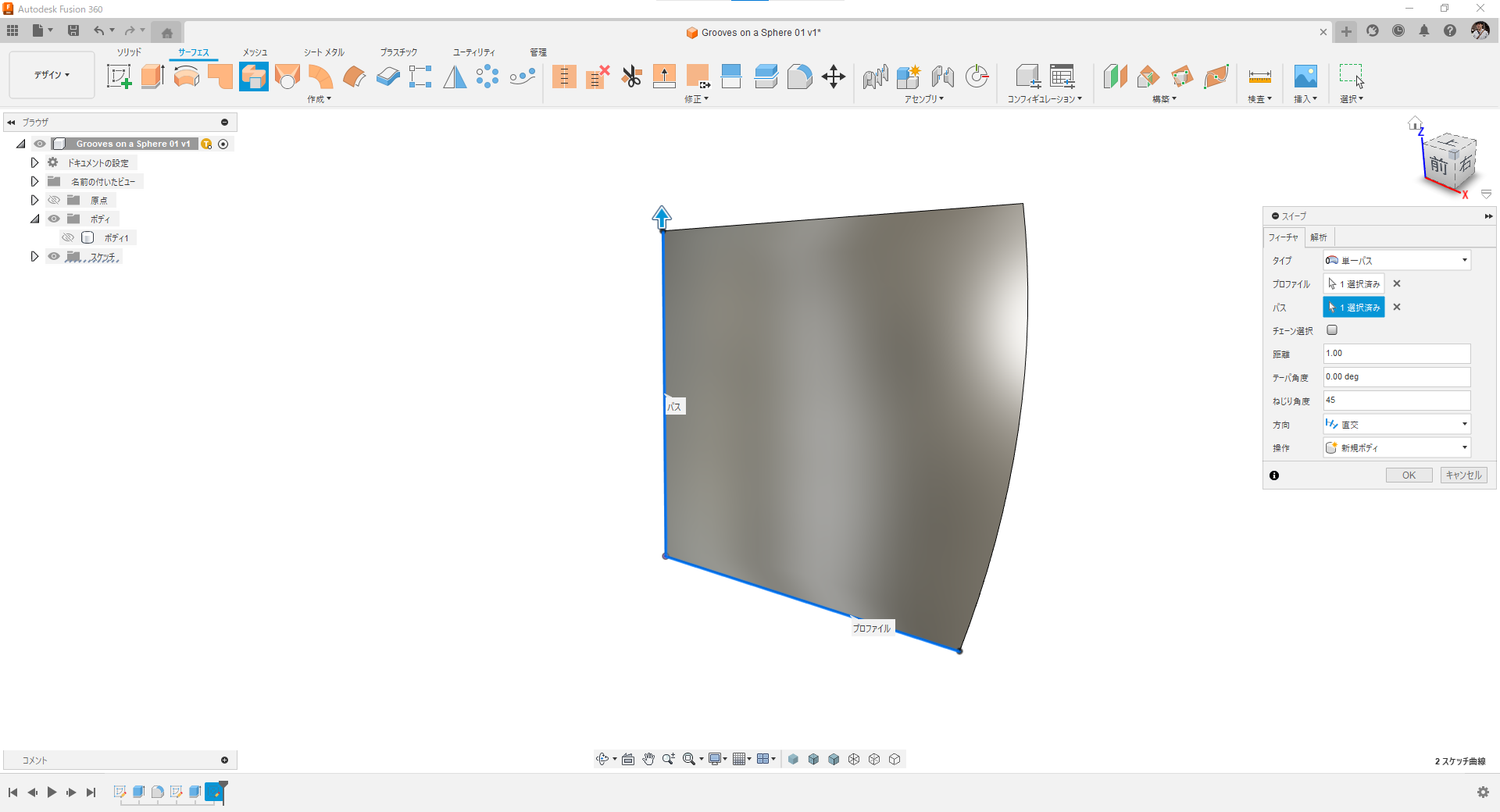

サーフェスでねじりながらスイープ。

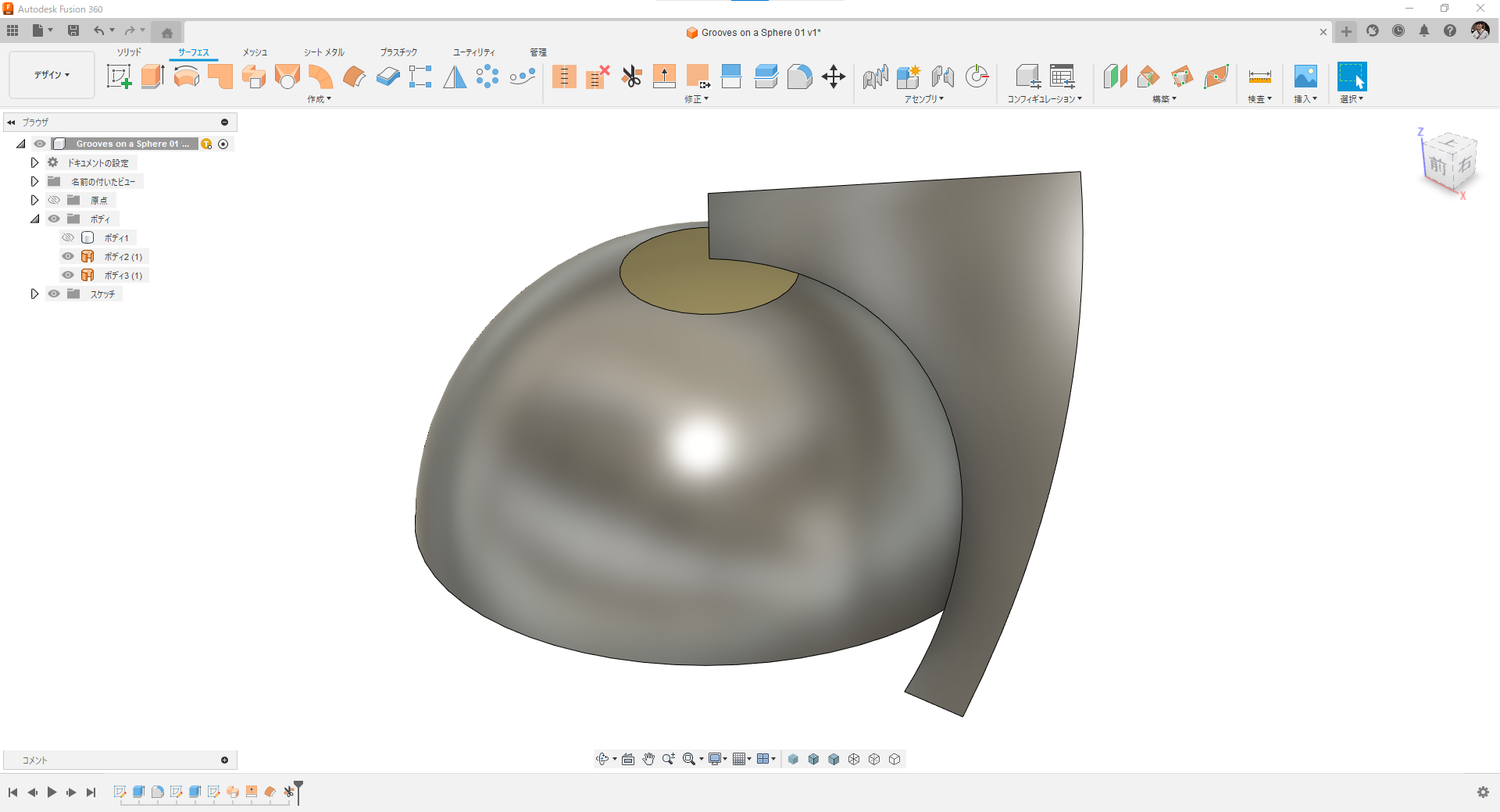

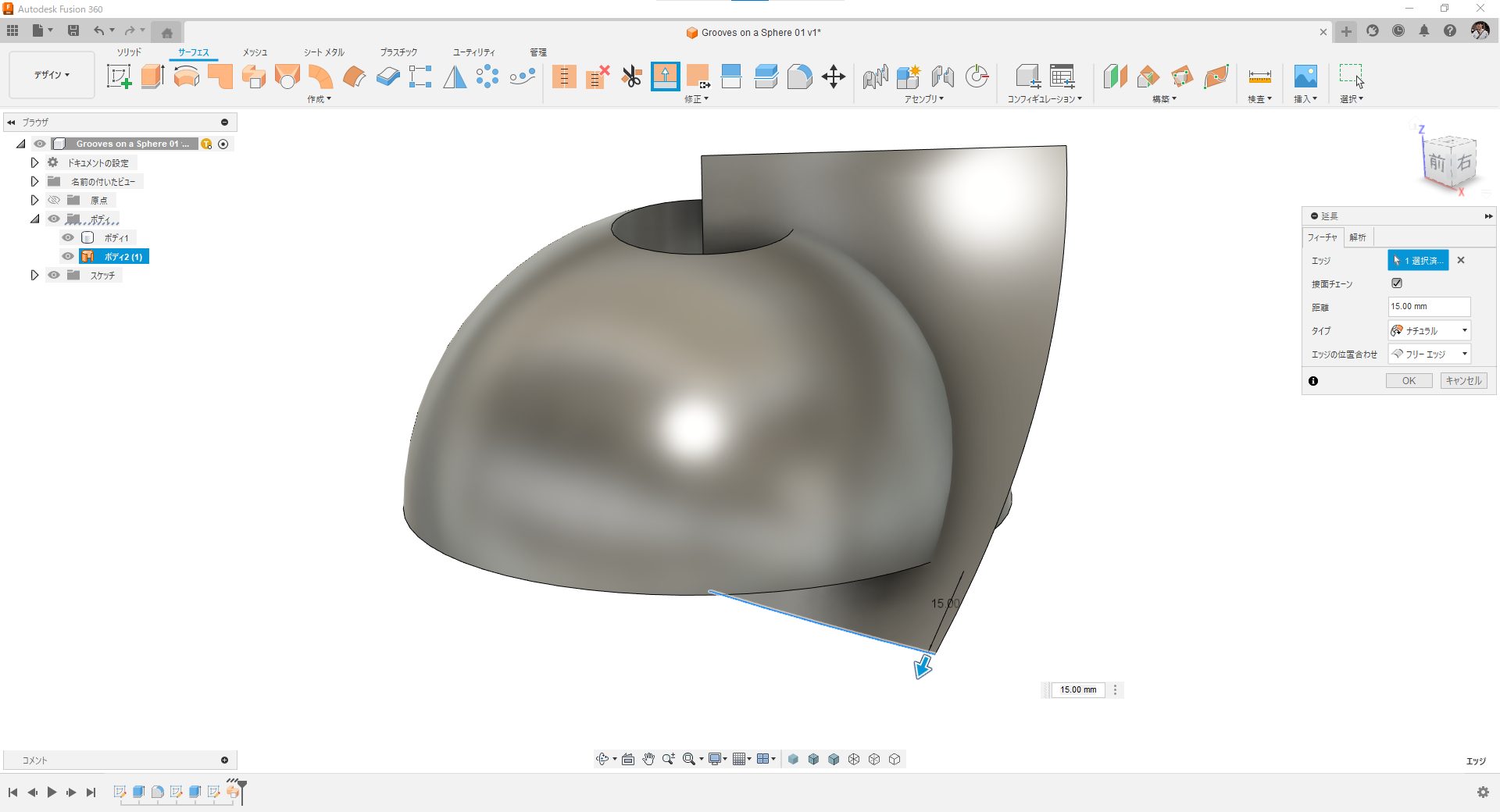

下辺を延長。

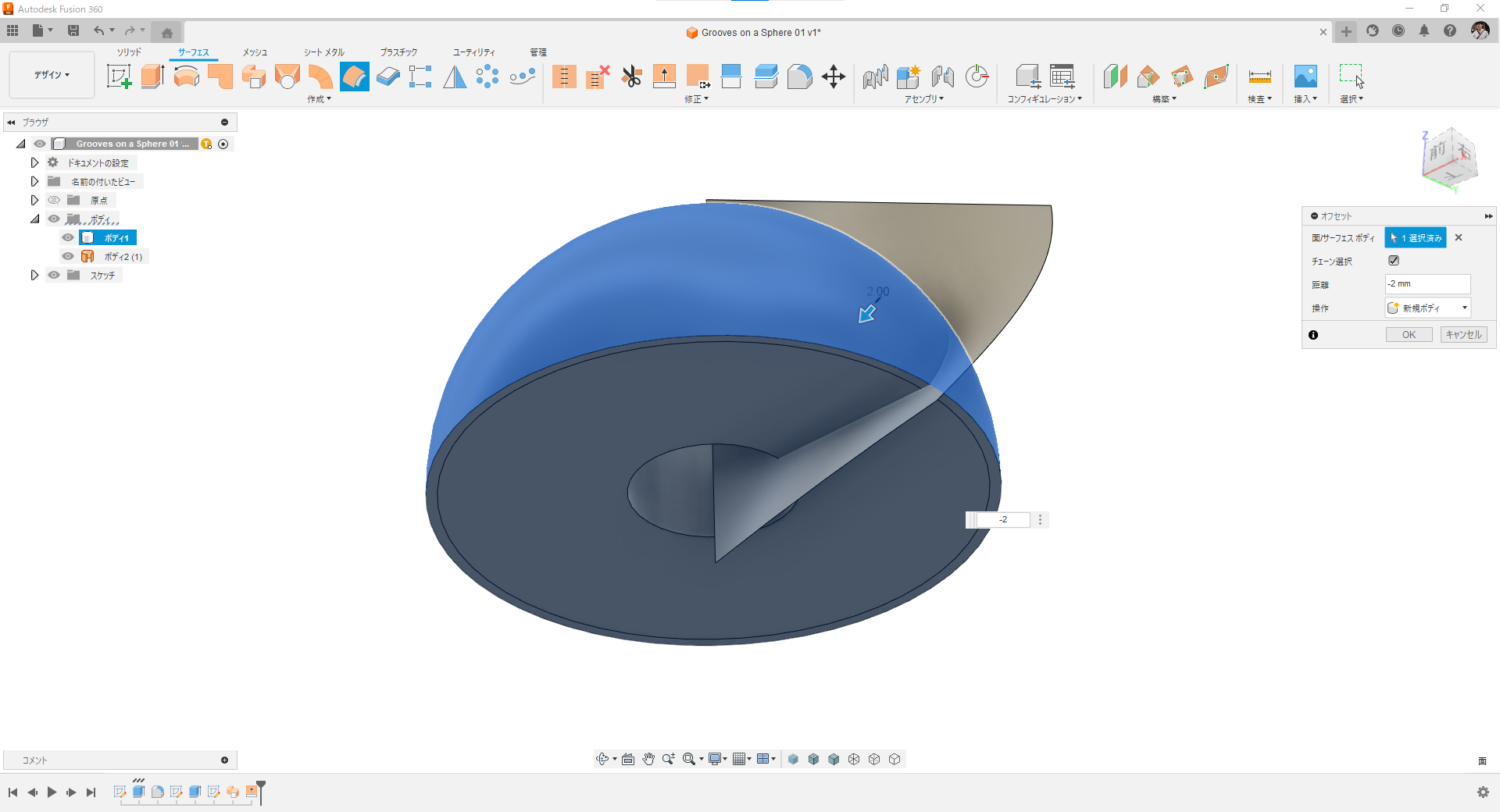

ドーム面を内側にオフセット。

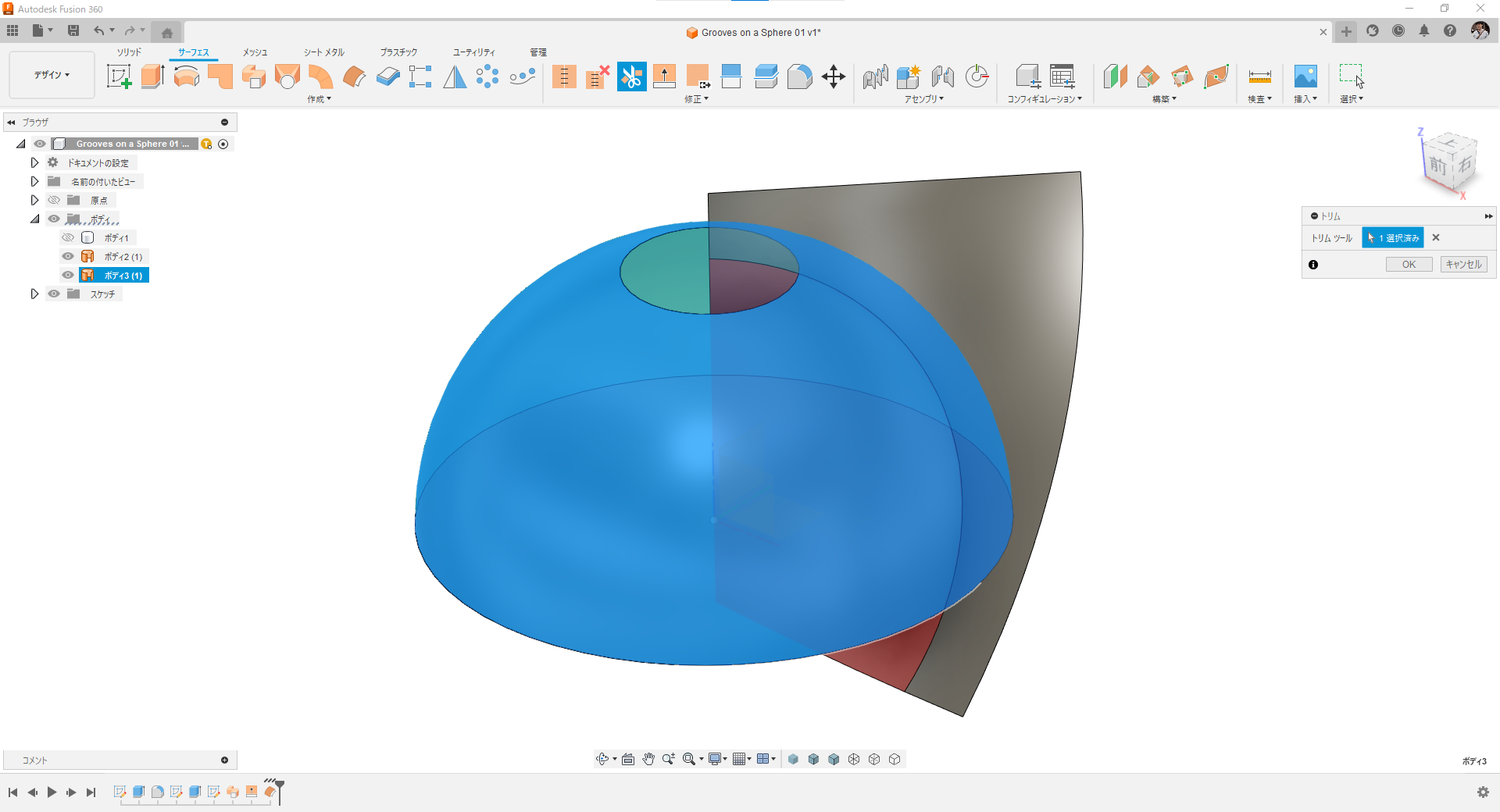

オフセット面をツールにして螺旋面をトリム。

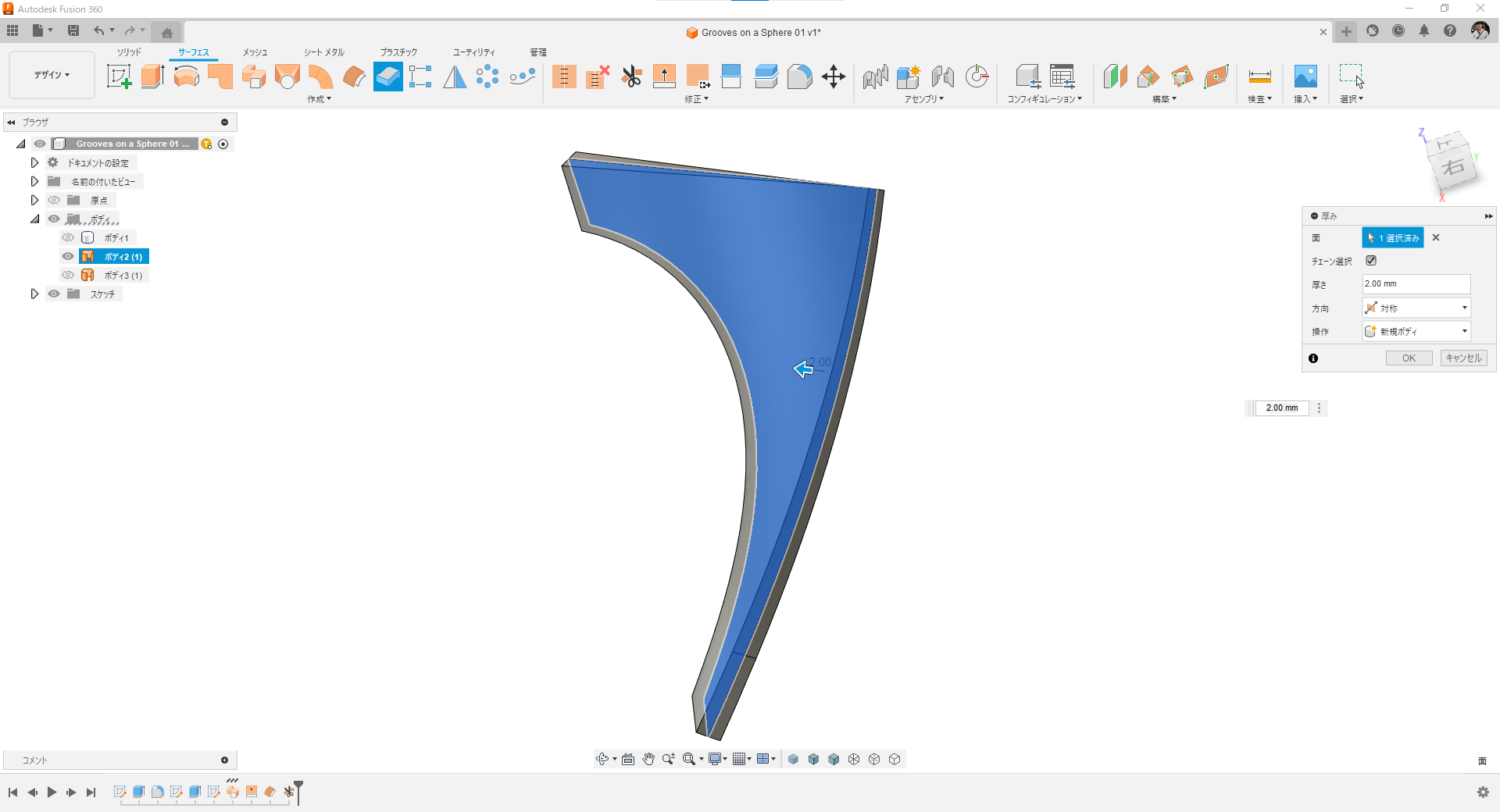

螺旋面に厚みを付けます。

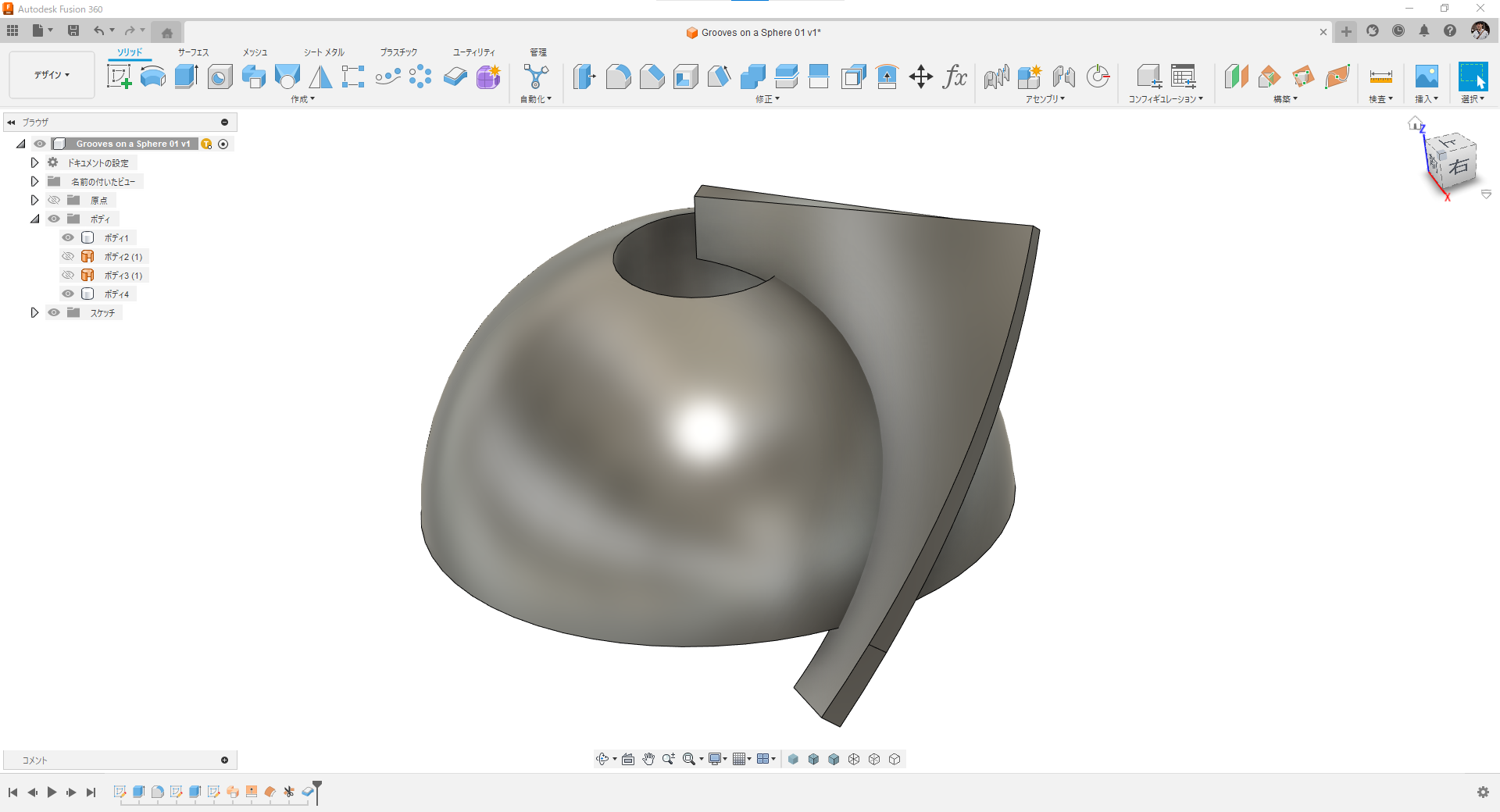

元のドーム形状との位置関係はこんな感じです。

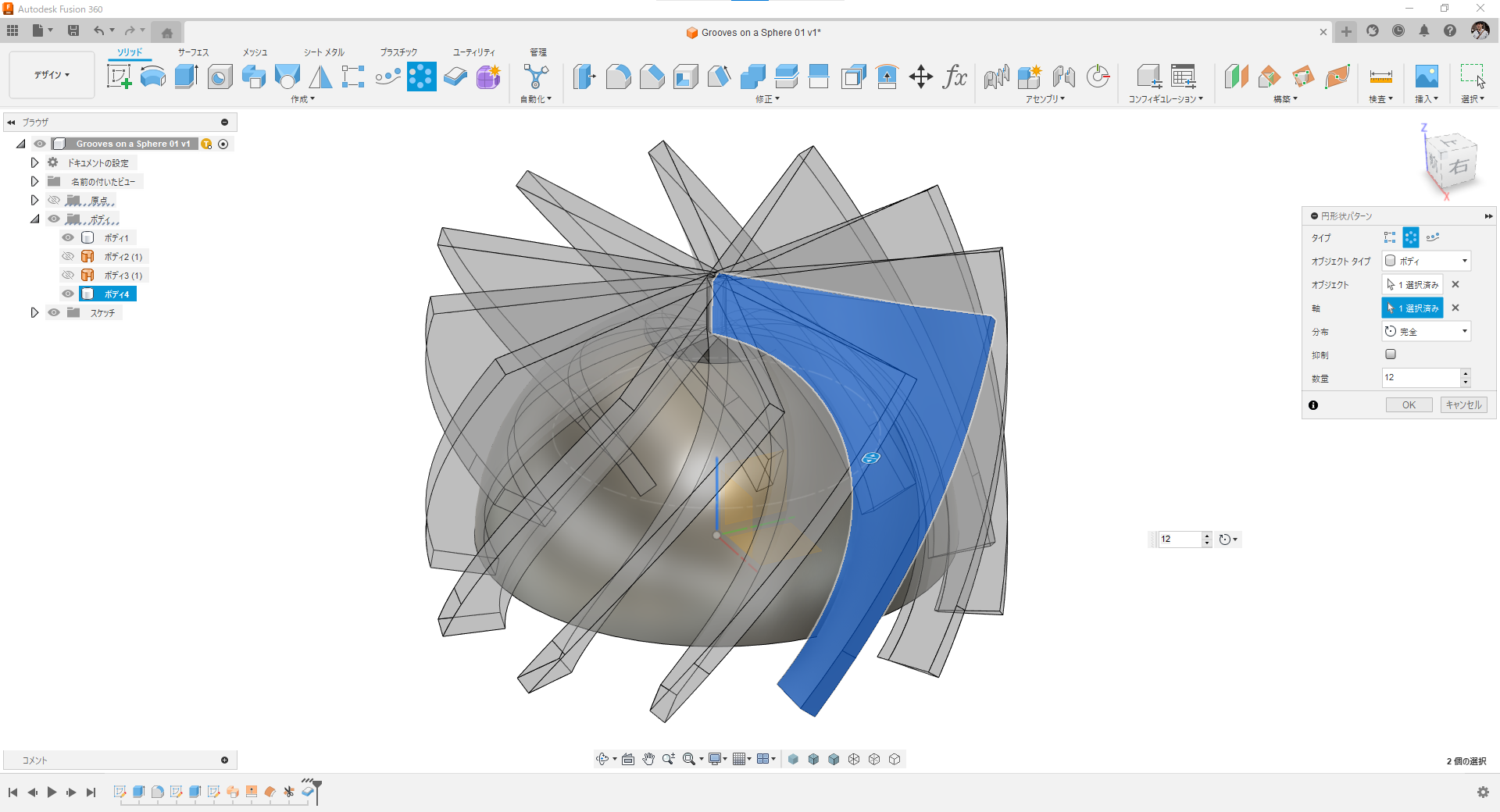

螺旋ボディを円形状パターンコピーで複製。

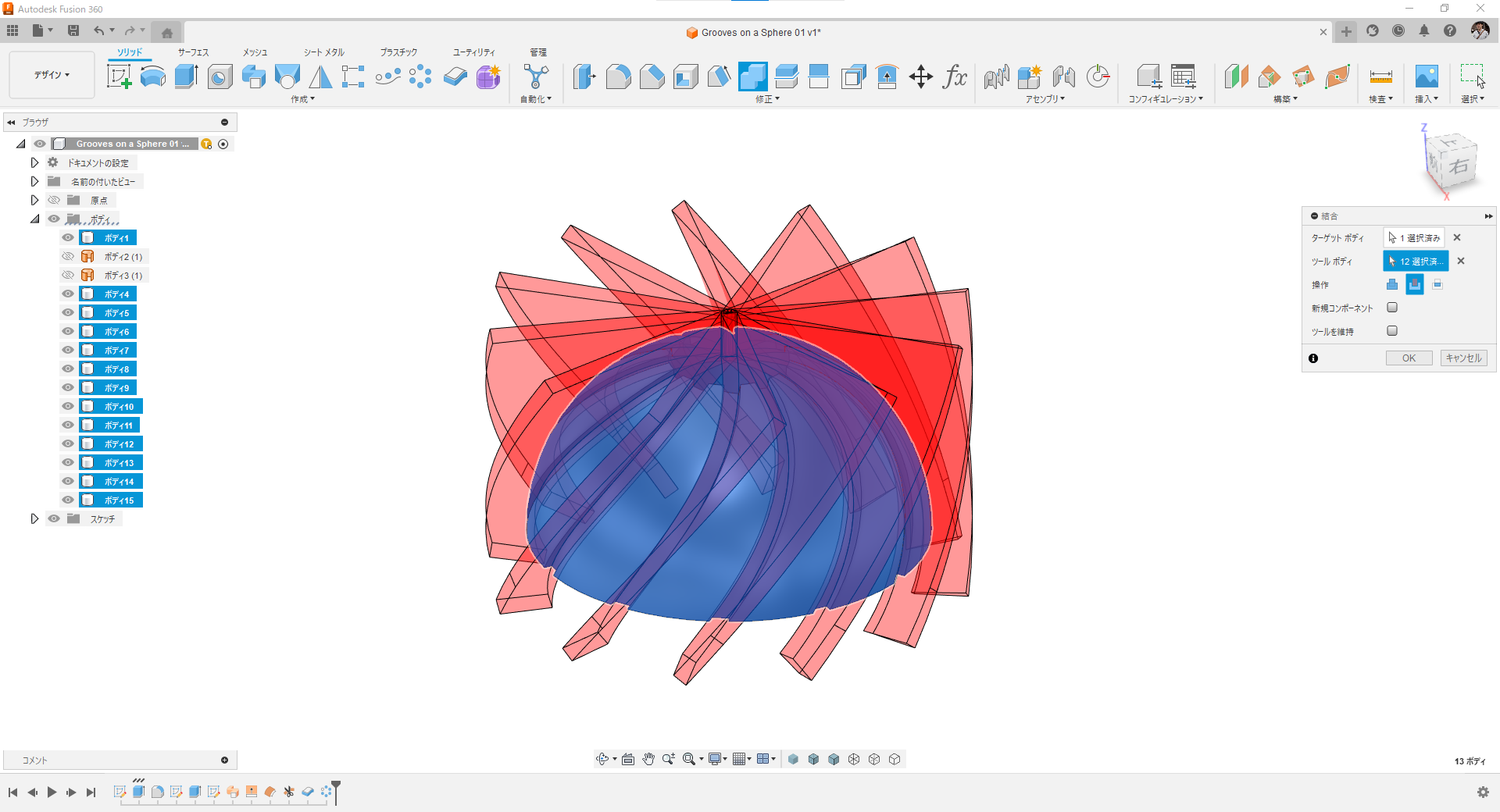

結合切り取り。

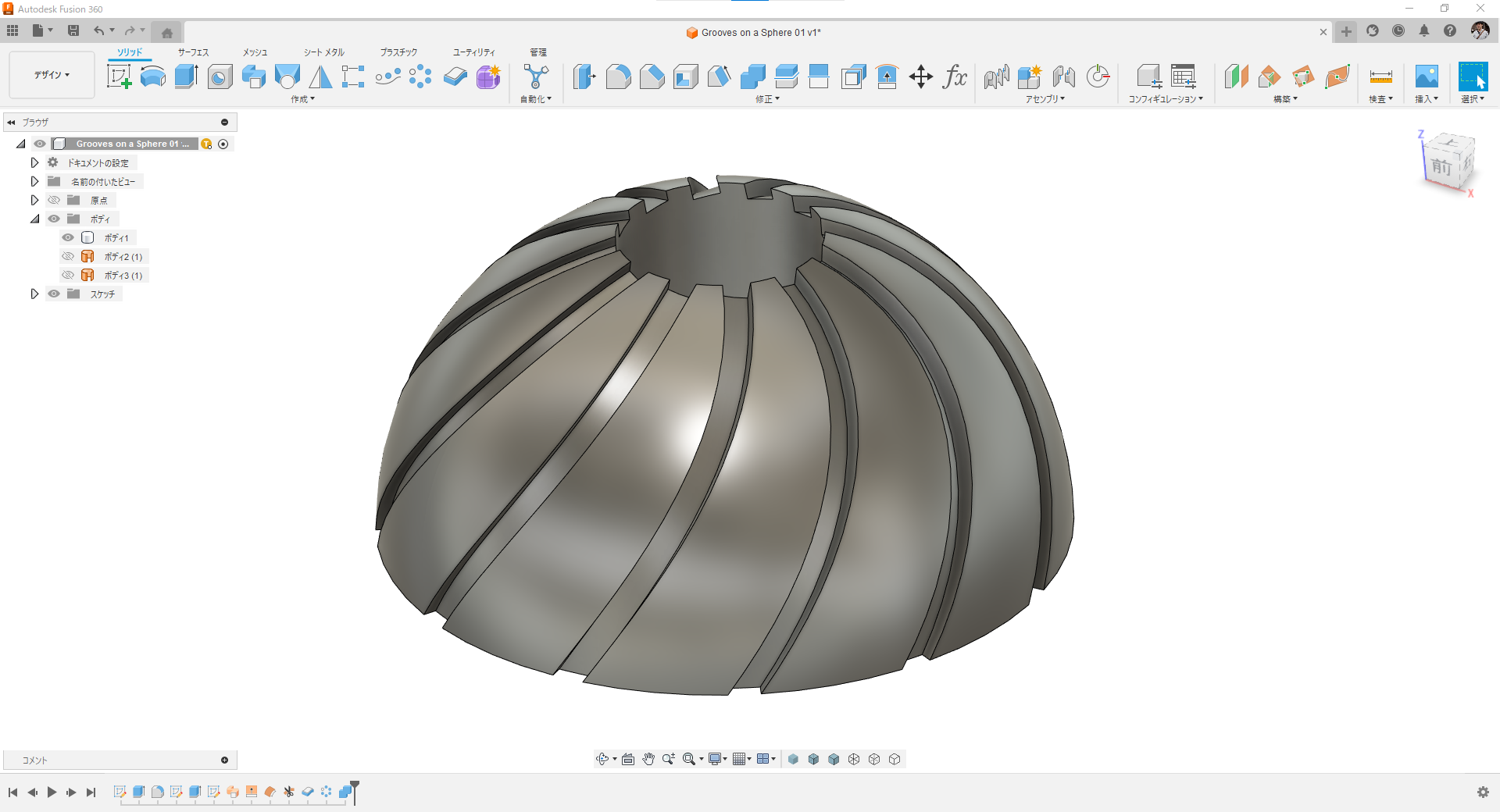

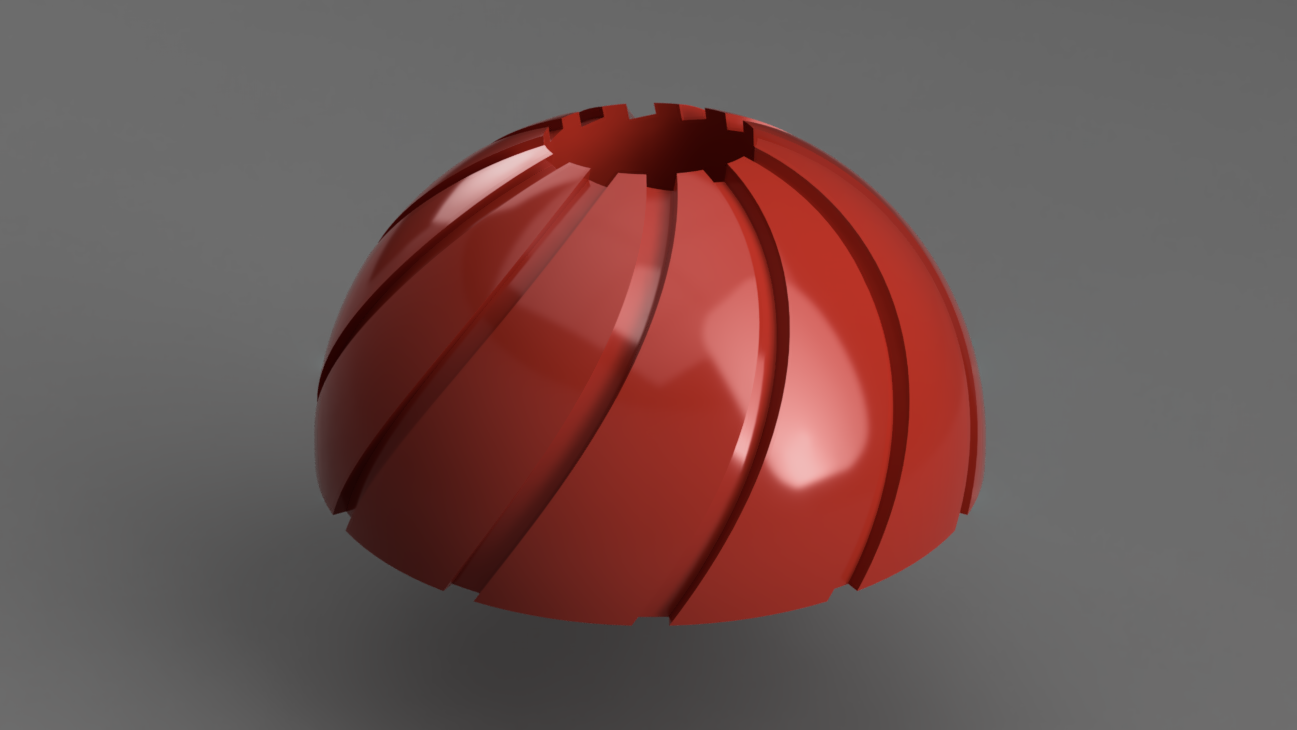

完成。

詳しい操作は動画で説明しています。

---

3D-CAD：Autodesk Fusion360
