フレンチクルーラーを作る
- adachitech7
- 2022年4月30日
- 読了時間: 1分
更新日:2022年10月7日

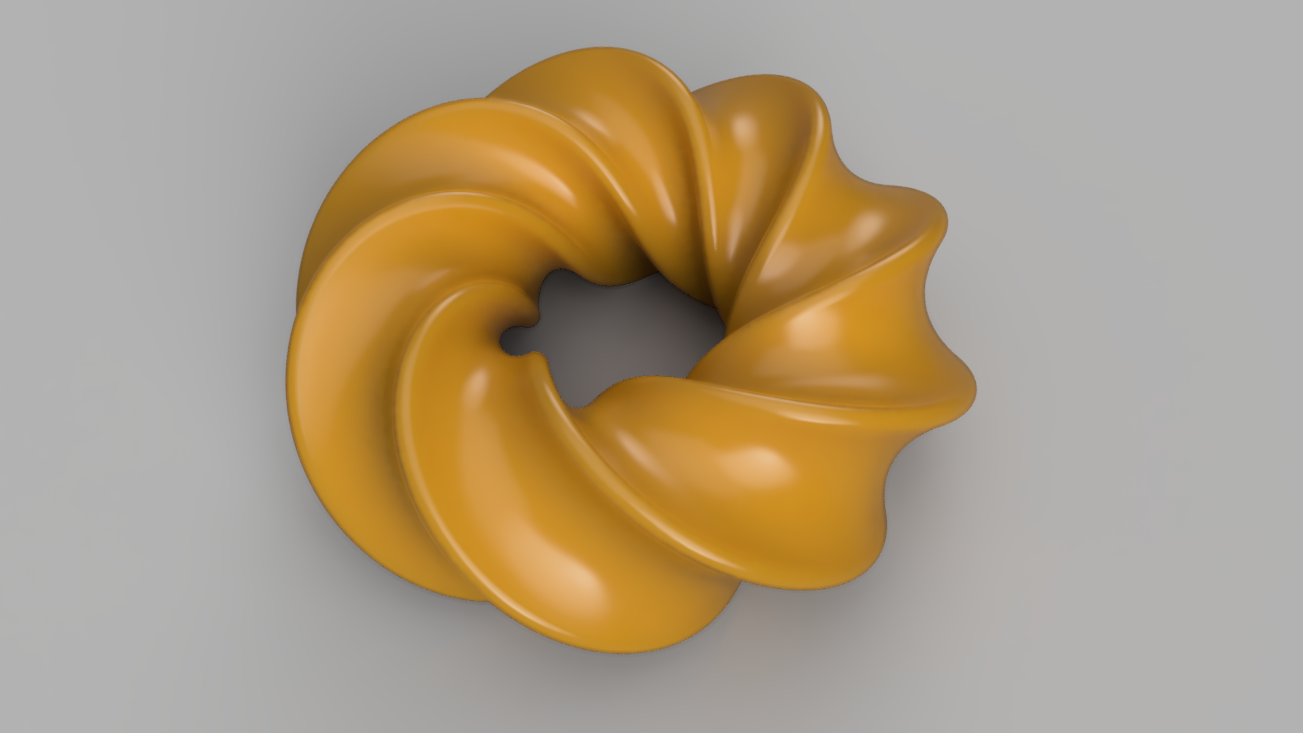

Fusion360のスイープコマンドには断面をねじりながらスイープさせる機能があります。ネジや螺旋形状を作るときに非常に便利な機能なのですが、今回はこれを応用してフレンチクルーラー(みたいなもの)をモデリングしてみました。
パスとなる円を描く

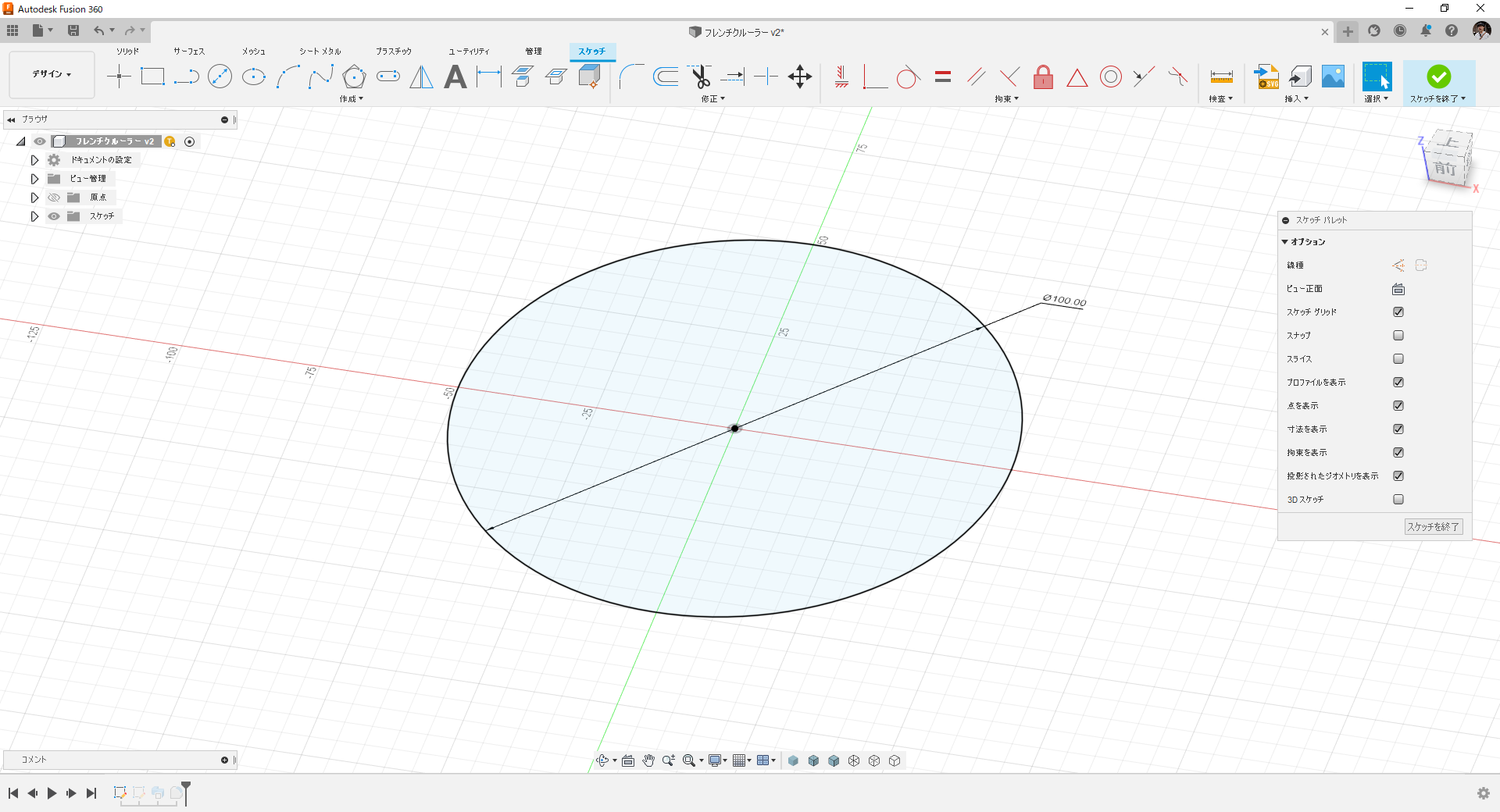

スイープのパス(経路)を定義する円をスケッチします。

断面を描く

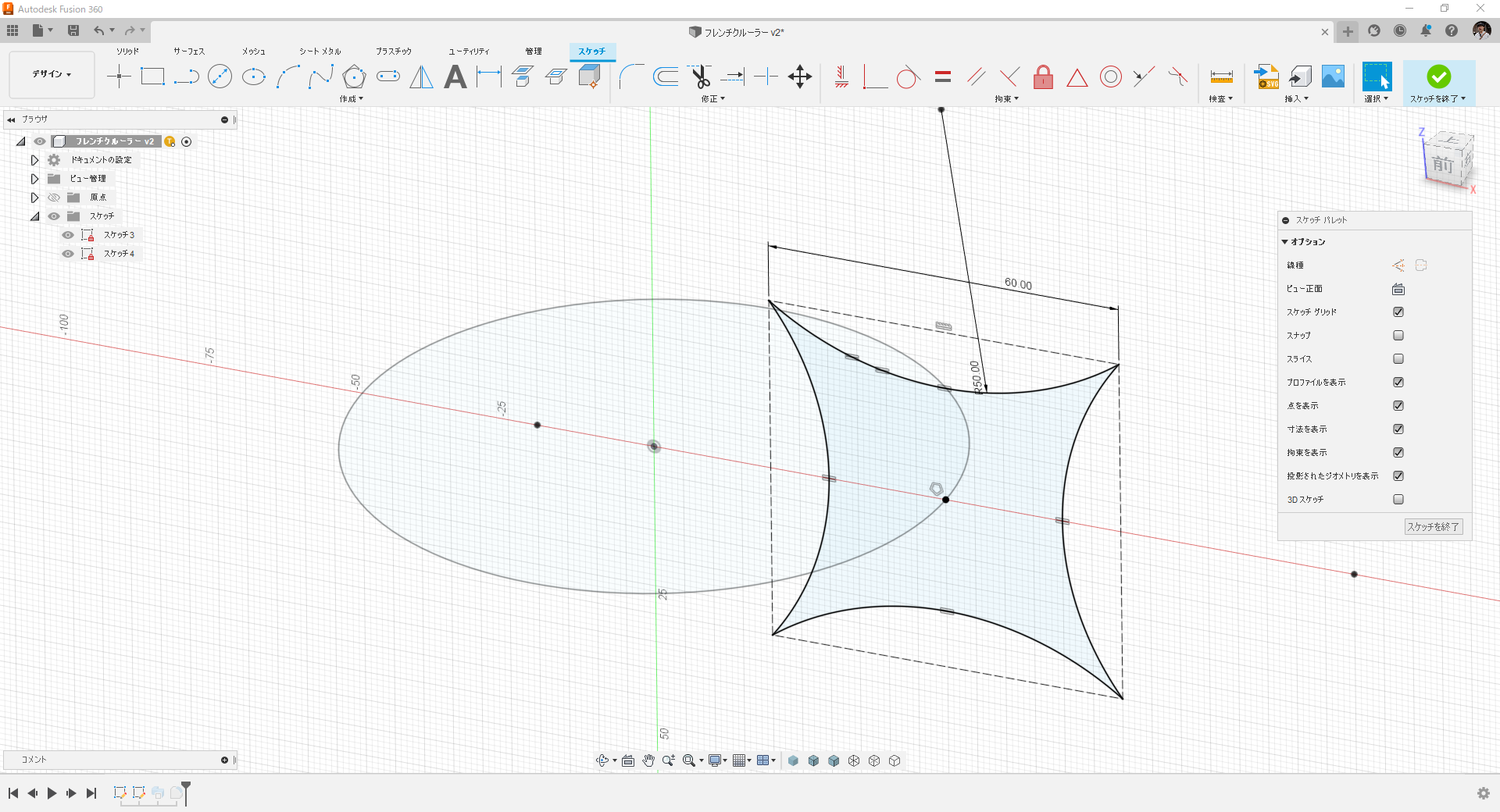

四角ポリゴンスケッチの中心がパスの上を通るように4つの円弧からなる断面をスケッチします。

スイープさせる

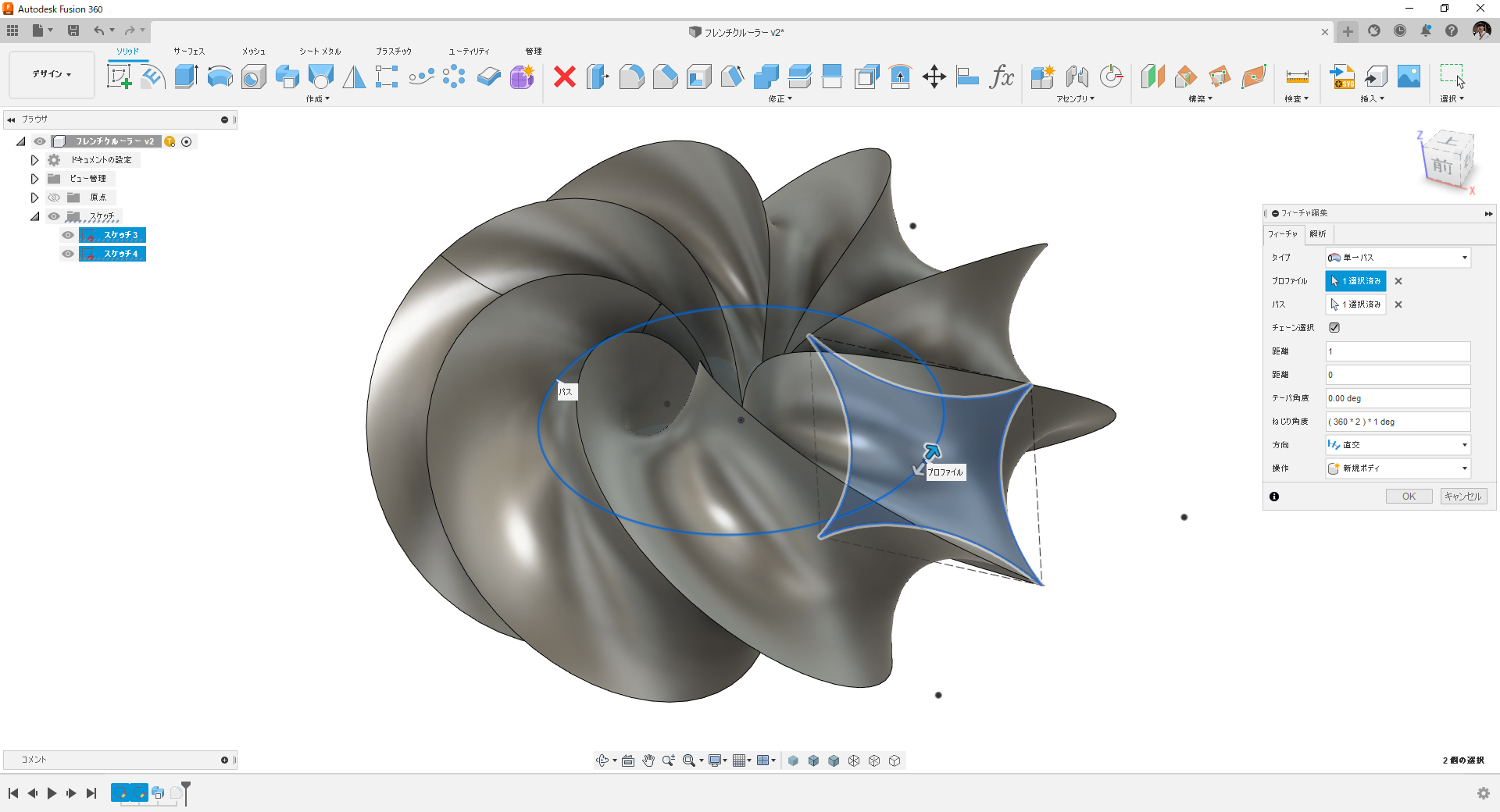

パスに沿って断面をねじりながらスイープさせます。今回は2回転させるためにねじり角度に「360×2」と入力しています。

フィレット

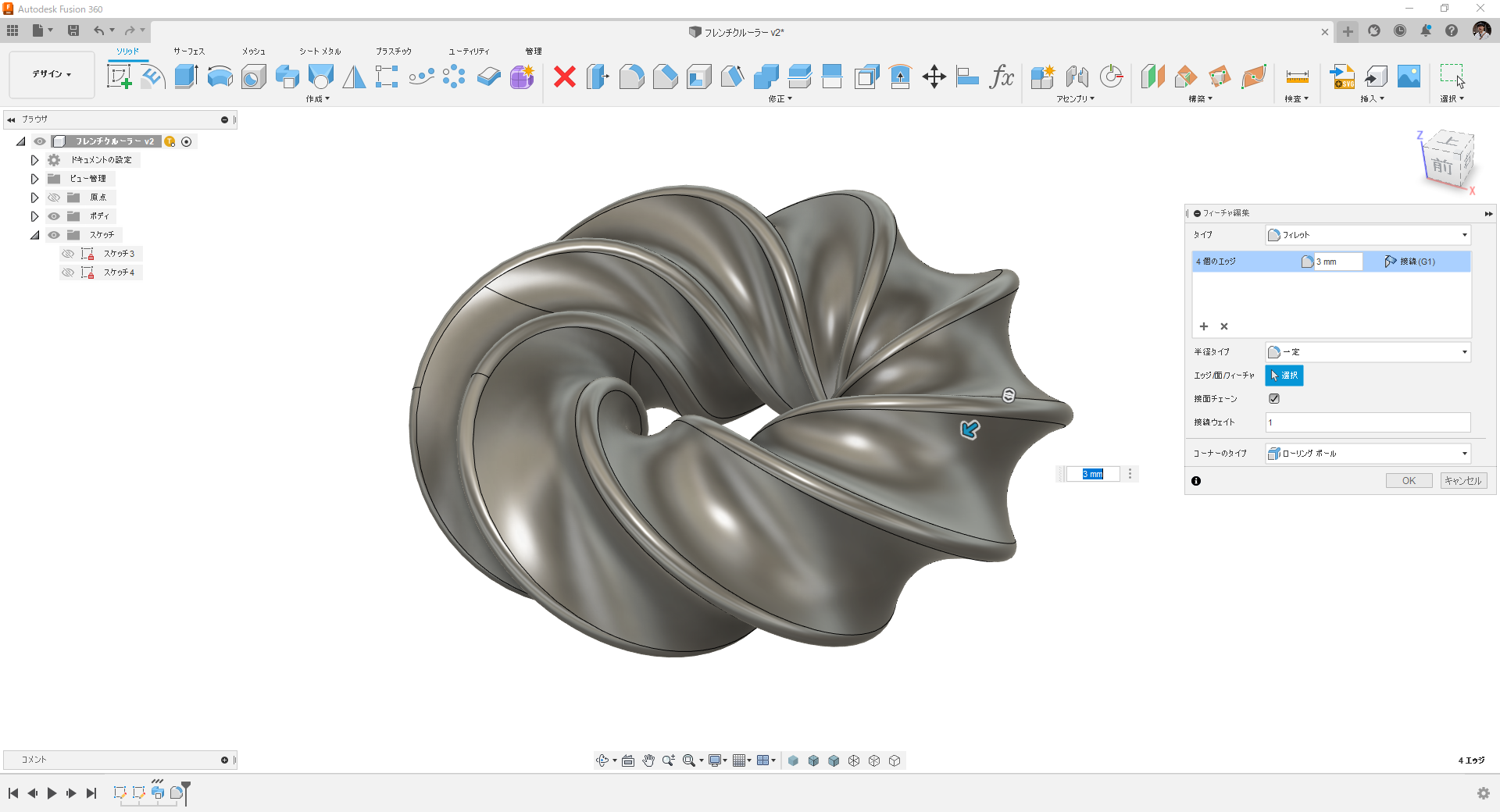

スイープでできた4つの稜線にフィレットを付けて完成です。

操作の詳細は動画の方でご確認ください。
3D-CAD:Autodesk Fusion360
