[Fusion360 Tips]

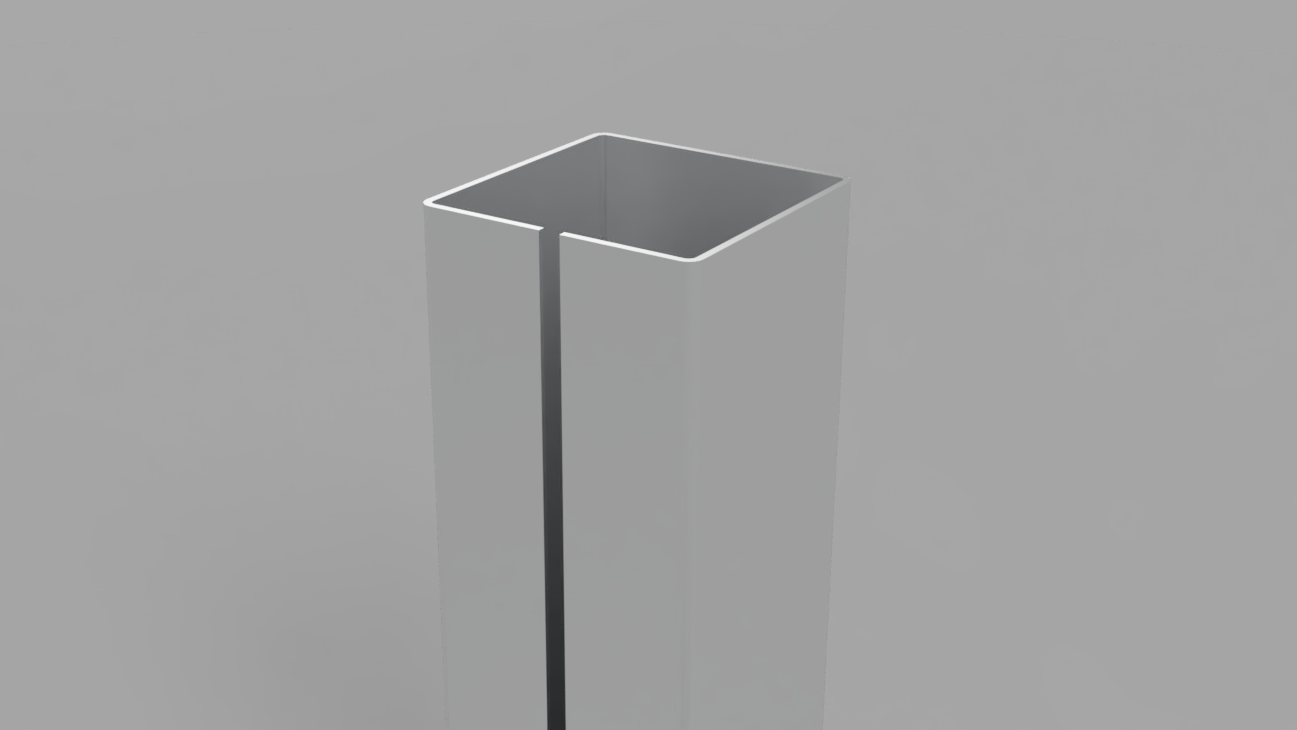

パイプにスリットを作ってみました。四角スケッチではなく直線を描きスリットの位置と長さだけを定義しています。スリット幅の情報を持たせるのは「薄い押出し」コマンドで。細長いスケッチを描くことに起因する単純ミスを回避するちょっとした工夫になります。

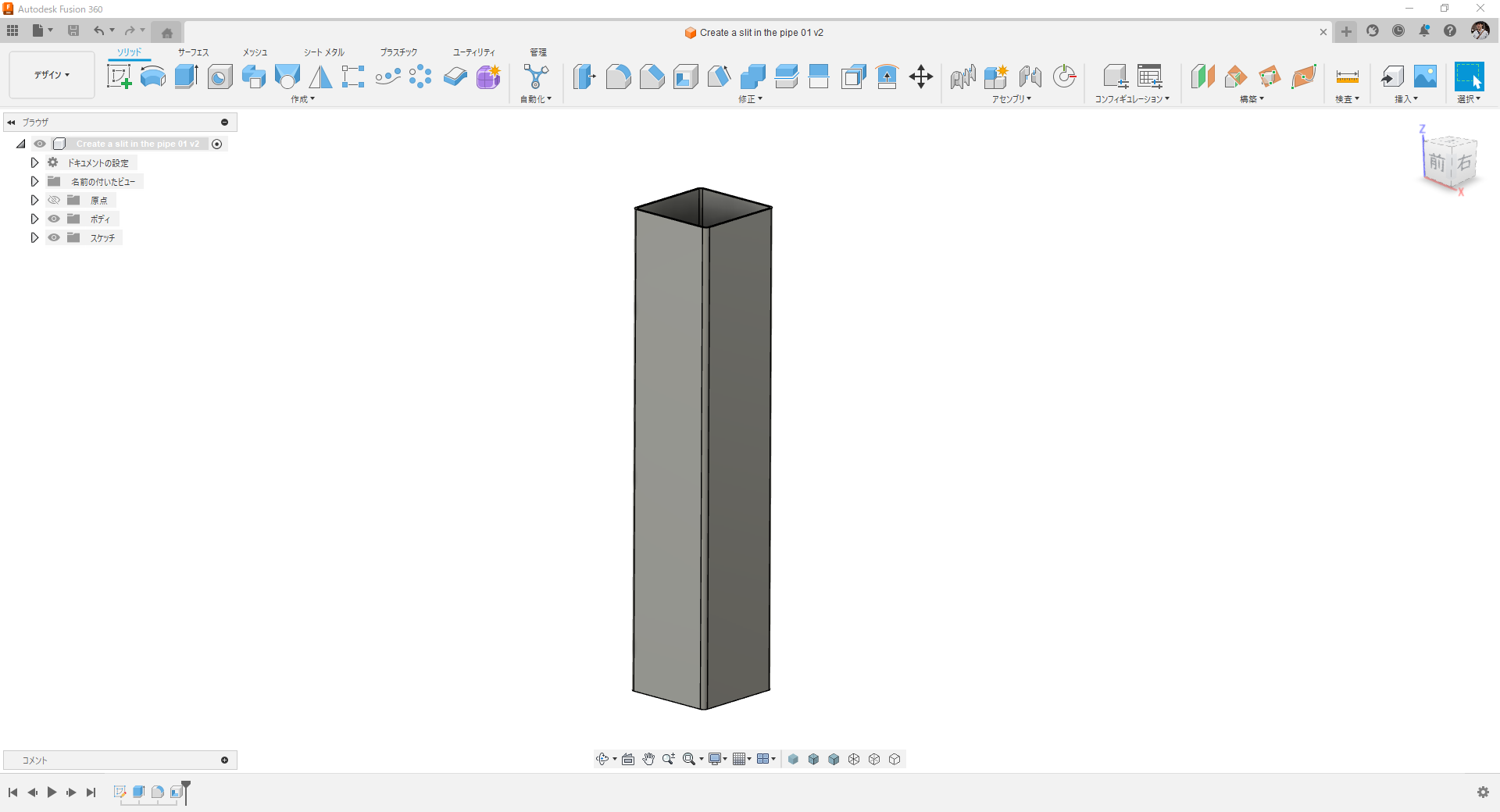

このような四角いパイプにスリットを設けたいと思います。

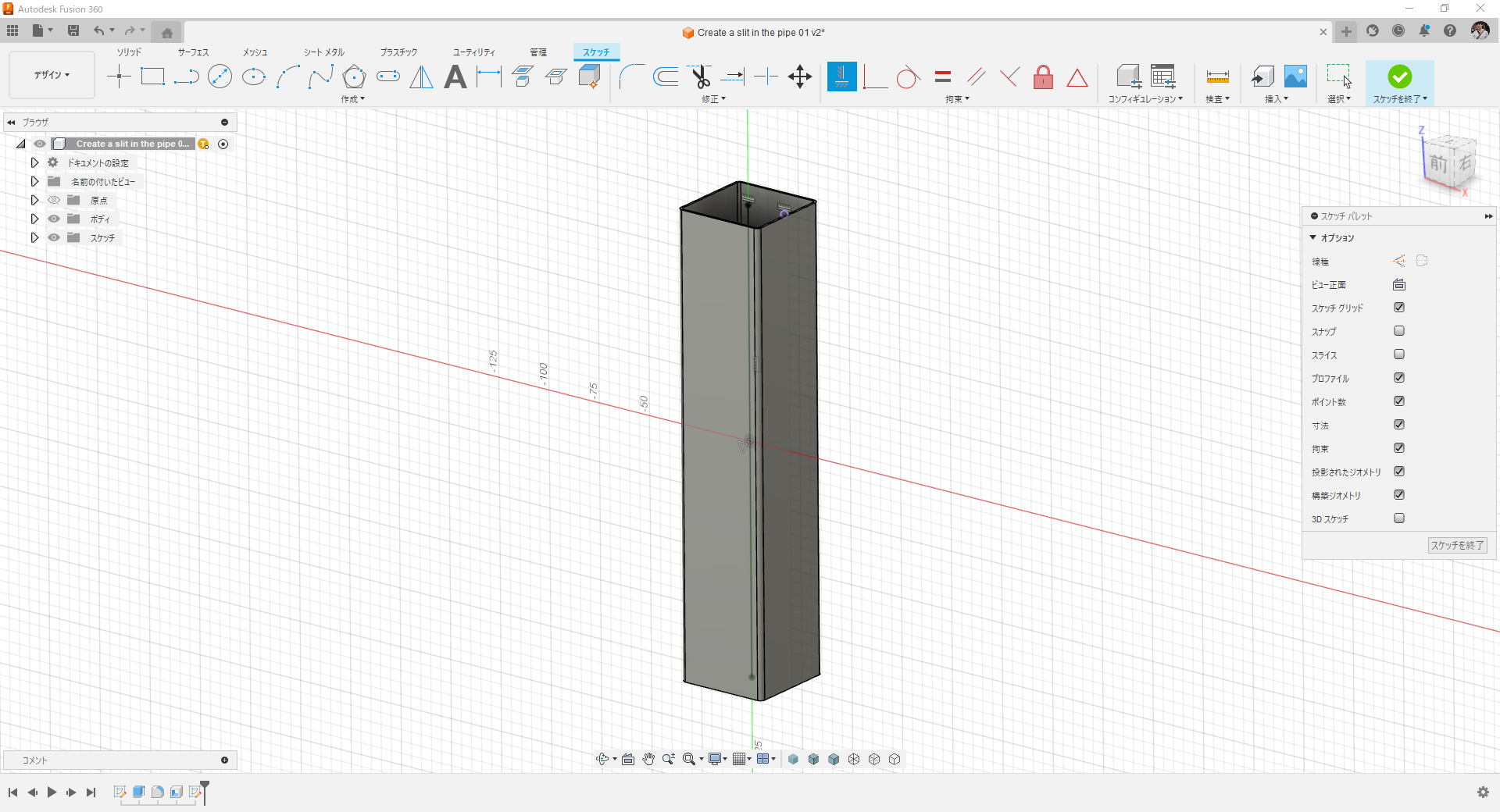

XZ平面に直線をスケッチします。

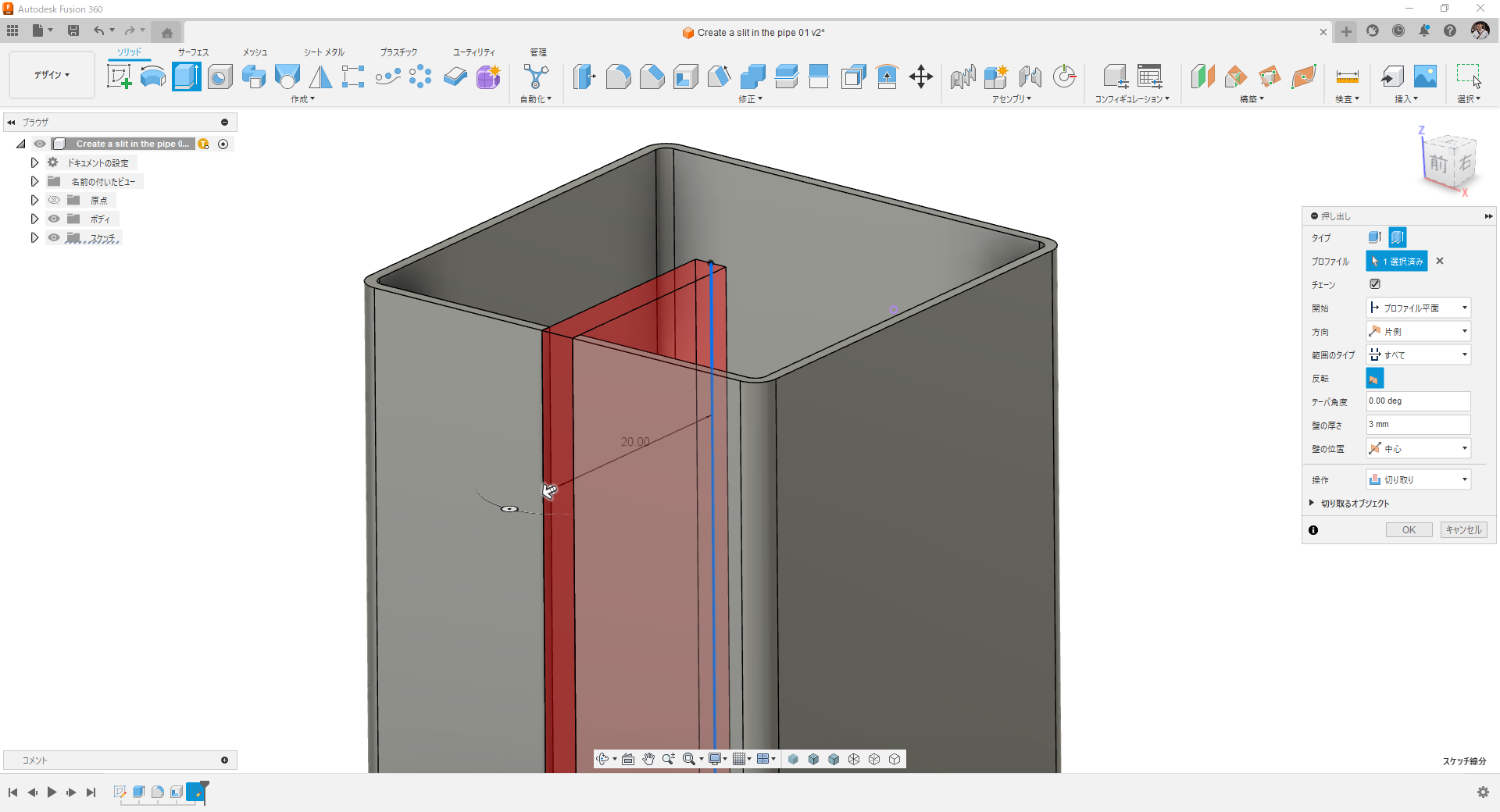

薄い押出しで切り取ります。押し出し時には直線に対してどちら側に厚みを付けるか（切り取るか）と厚みの幅を指定します。今回は直線が中央になるように、スリット幅は3mmとしました。

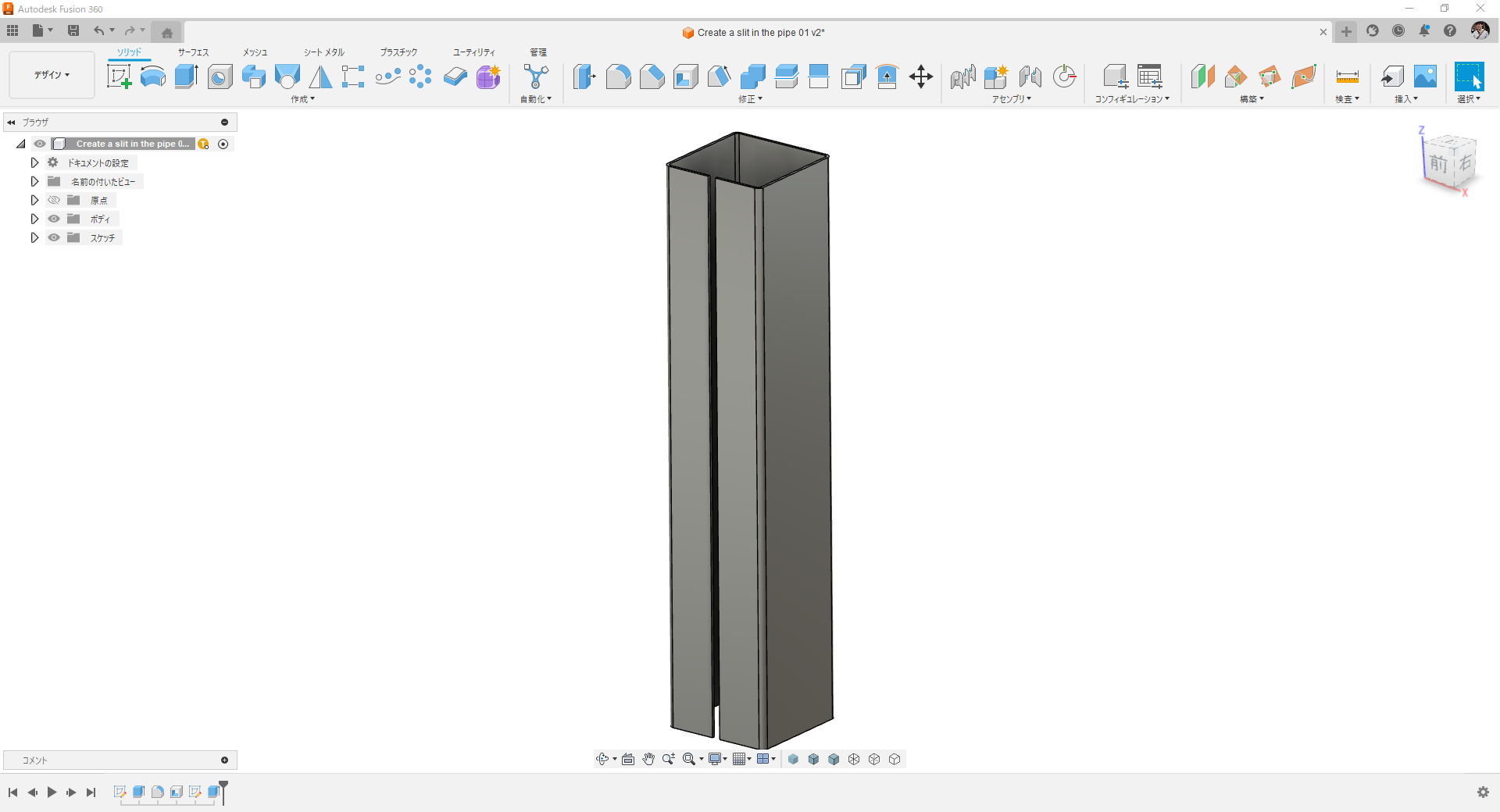

完成です。
四角いスケッチを描いて切り取っても全く同じ形状を作ることは可能ですが、細長いスケッチは寸法を指定する位置を間違えたりしがちです。なのでこうして位置の情報を最初に確定させ厚みの情報は次のフィーチャーで持たせるようにすると管理がしやすくなります。
詳細な操作は動画で説明しています。
3D-CAD：Autodesk Fusion360
