ケルト幾何学模様 その1


ree


[Fusion360 Tips]


ケルト幾何学模様を3Dにしてみました。スイープで球面を作り厚み付けしたあとに六角形スケッチで押出し/交差で基本形状を作っています。移動/コピーコマンドで移動しながら複製、長方形パターンコピーで数を増やしています。

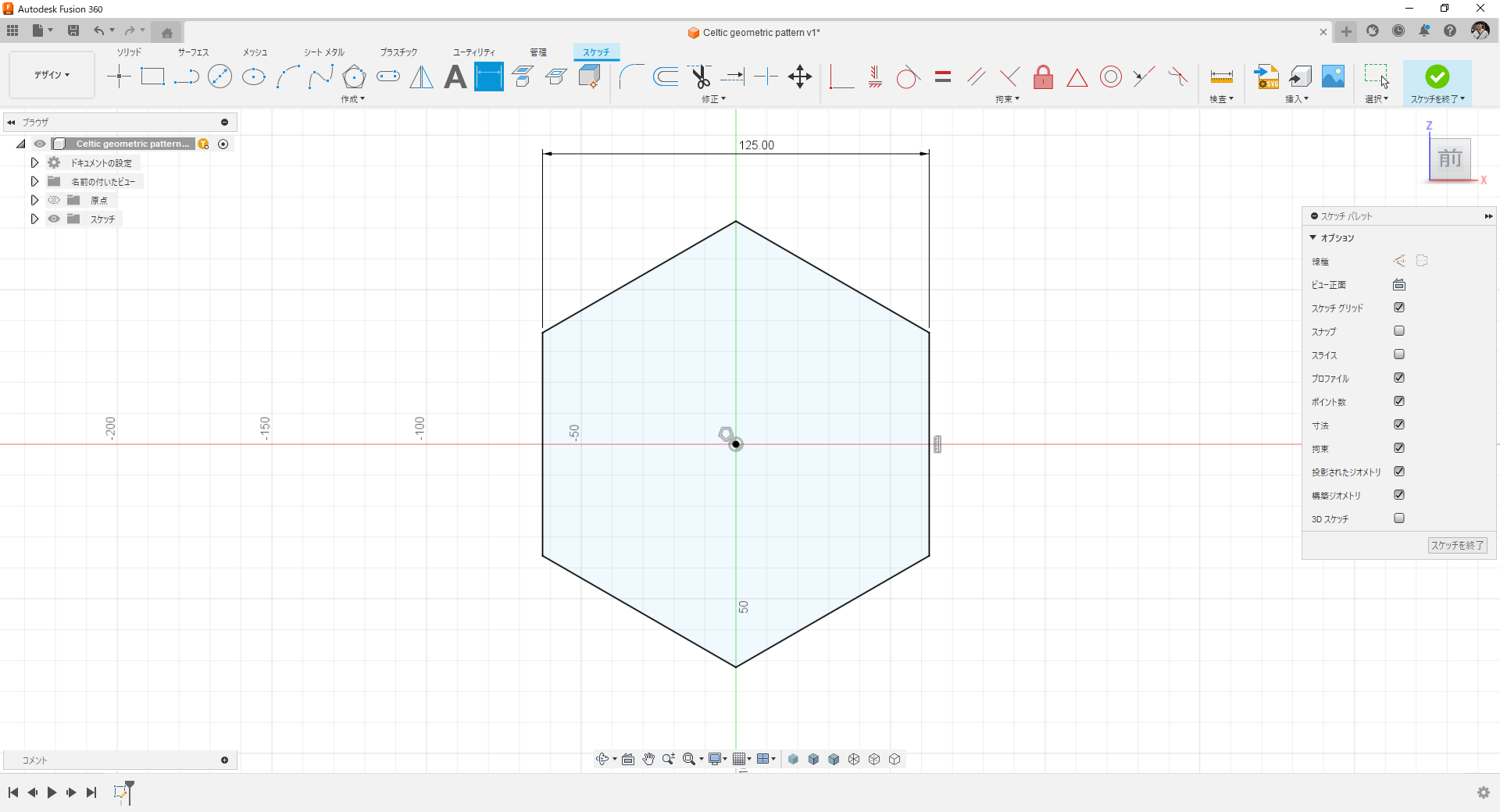

XZ平面に六角形をスケッチ。

ree

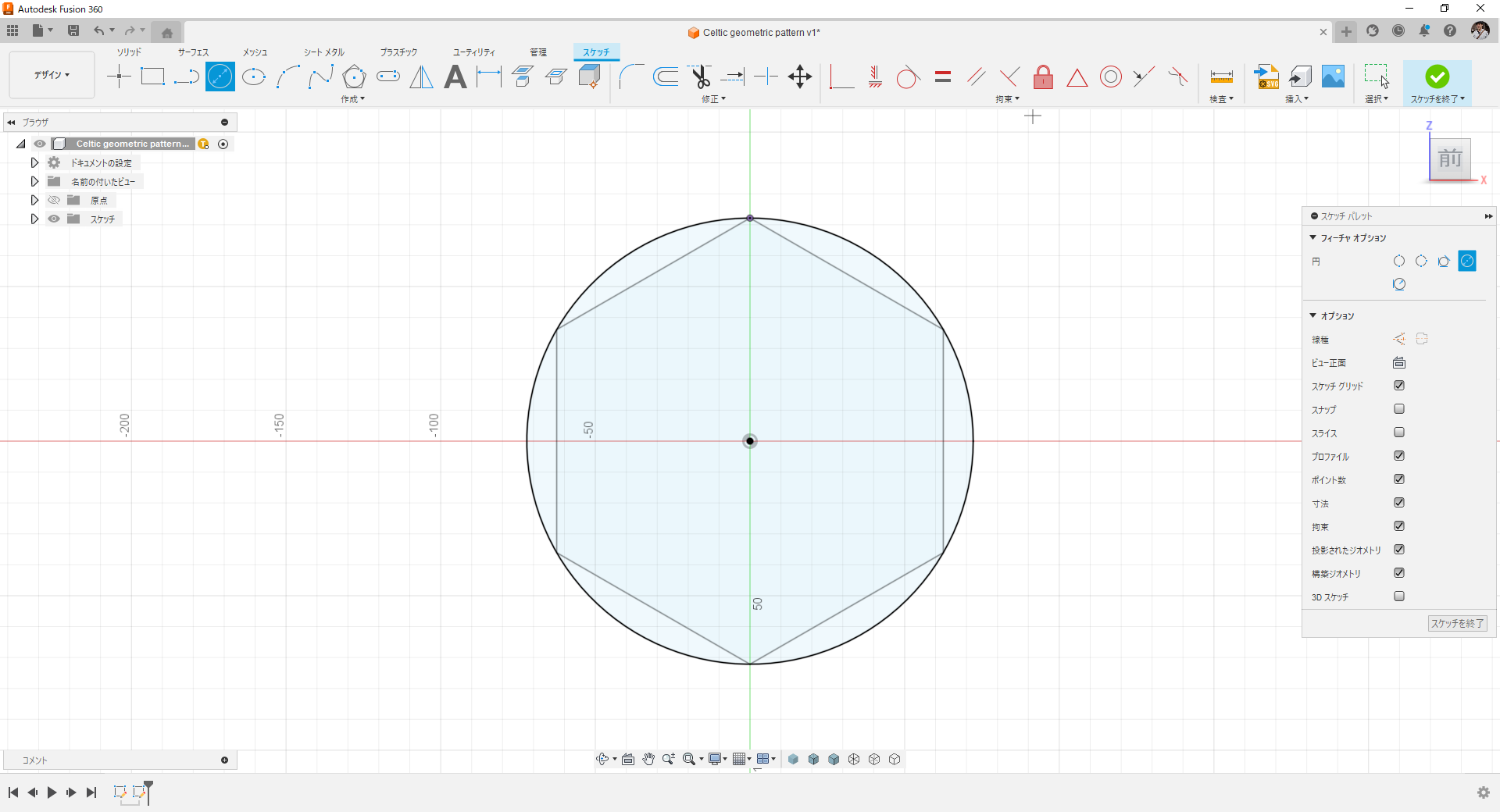

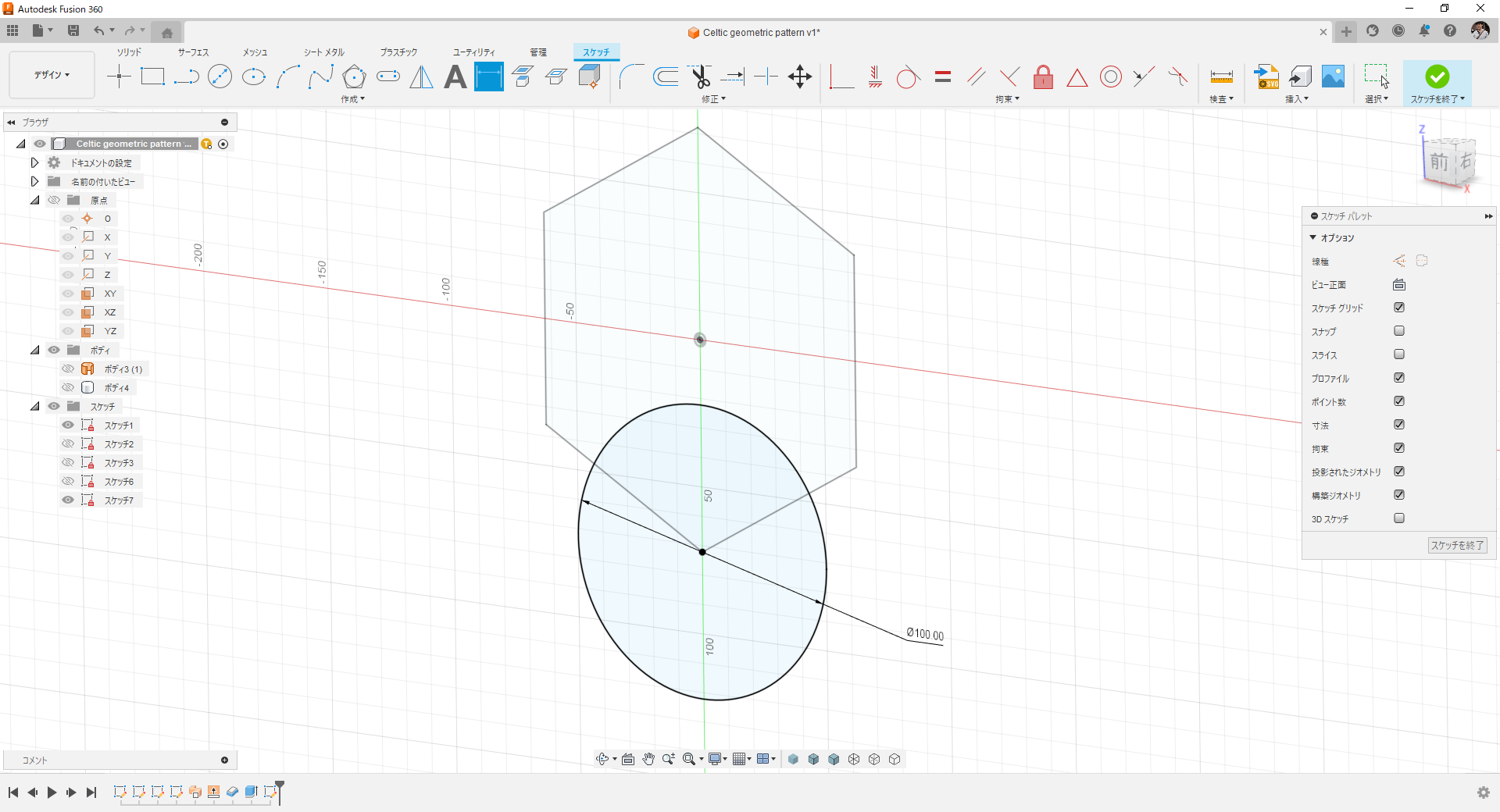

XZ平面にスケッチを追加。今度は六角形に外接する円を描きます。

ree

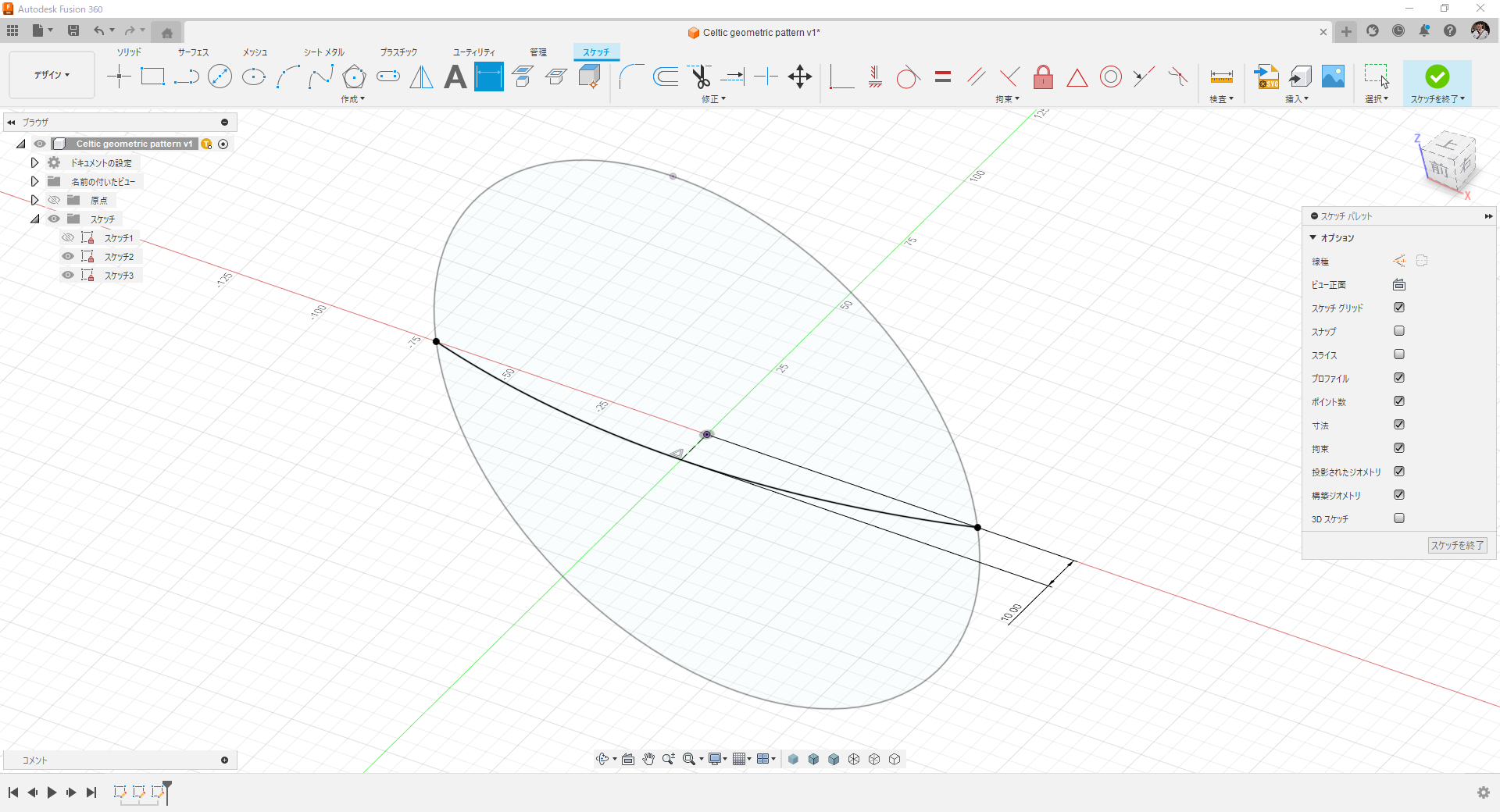

XY平面にスケッチを追加。円に接続する円弧を描きます。

ree

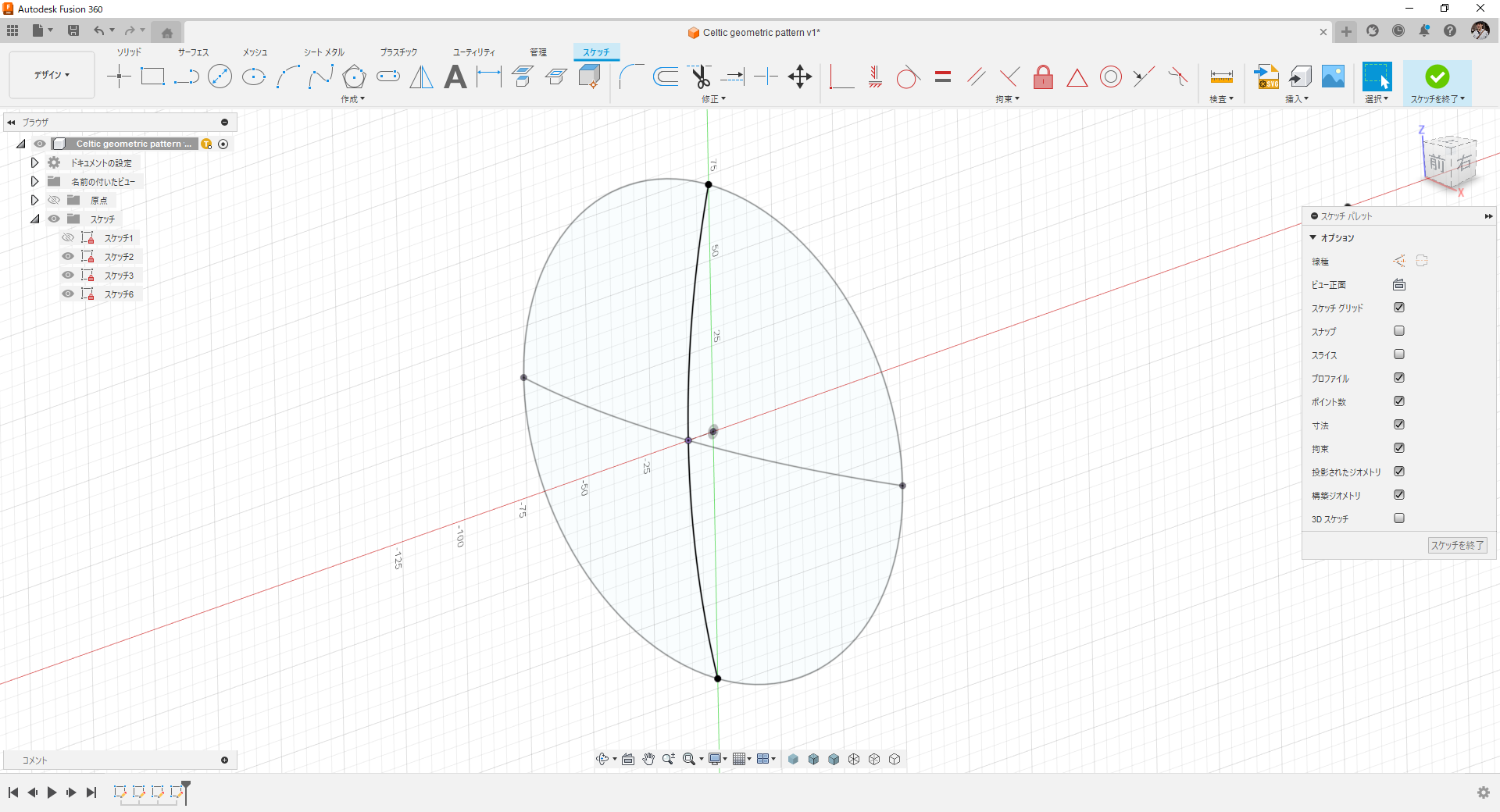

続いてYZ平面にもスケッチを追加。円に接続して円弧を通過するもう1つの円弧を描きます。

ree

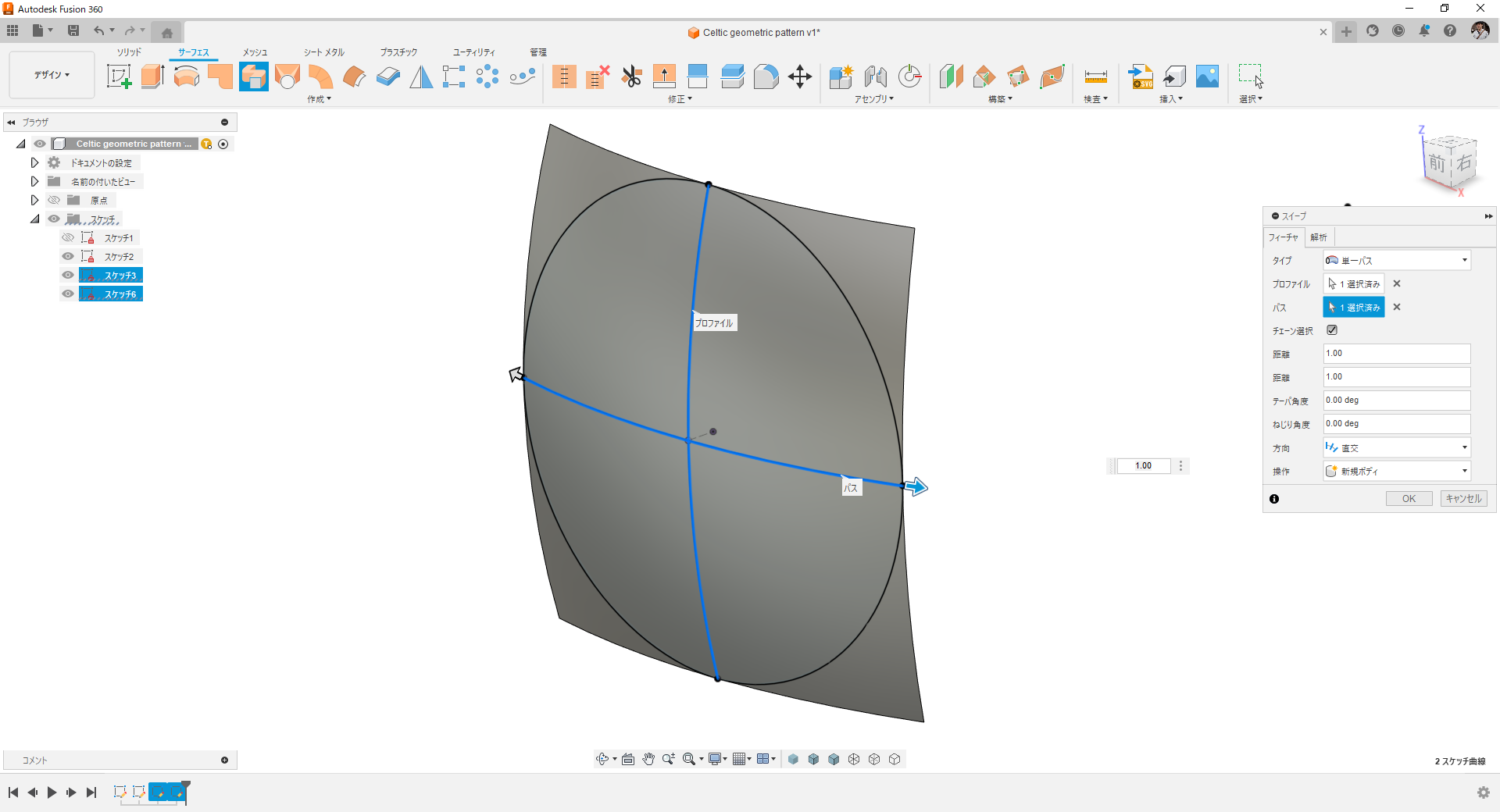

サーフェスのスイープで球面を作ります。

ree

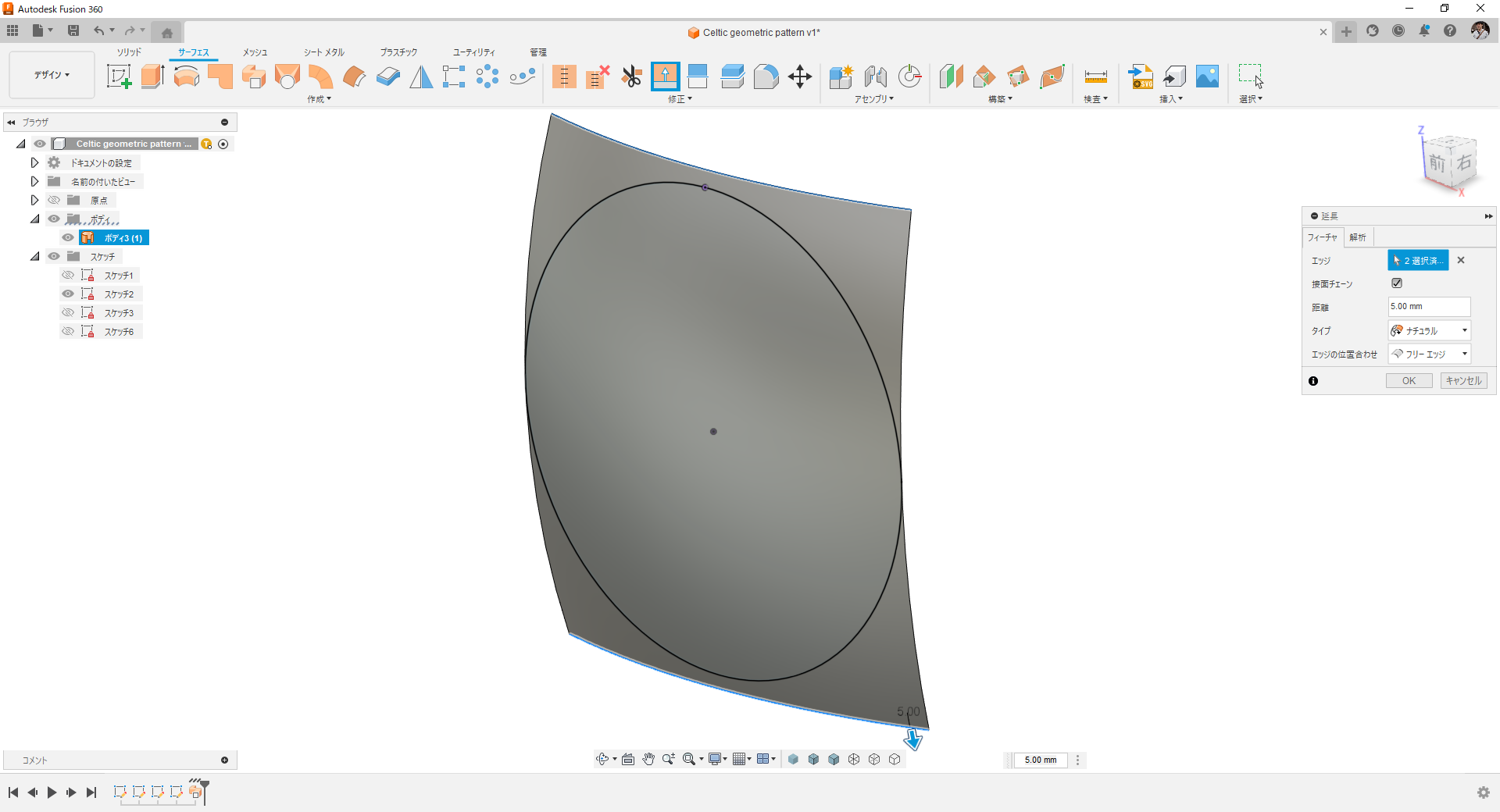

球面サーフェスの上下エッジを延長しておきます。

ree

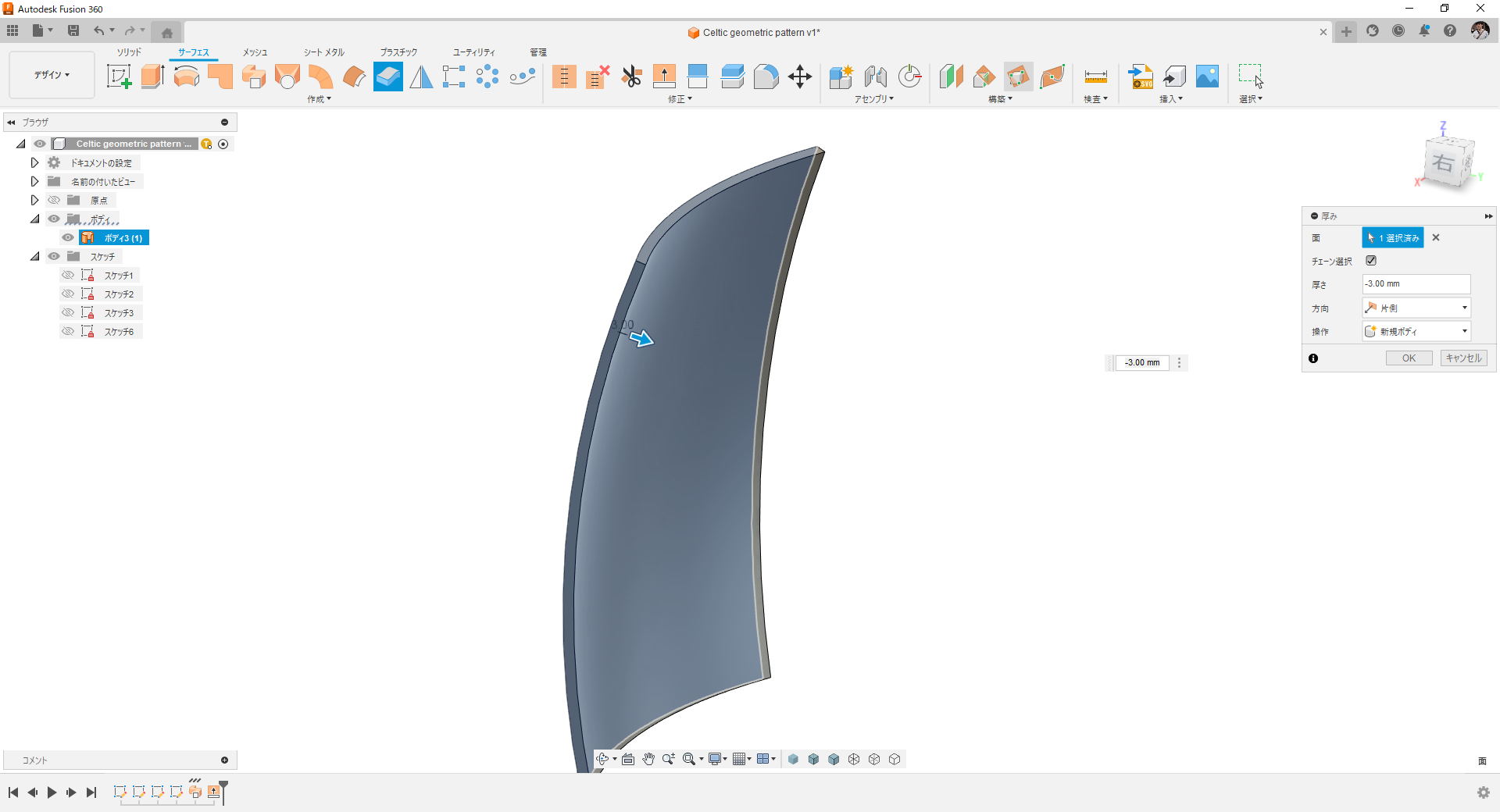

厚み付け。

ree

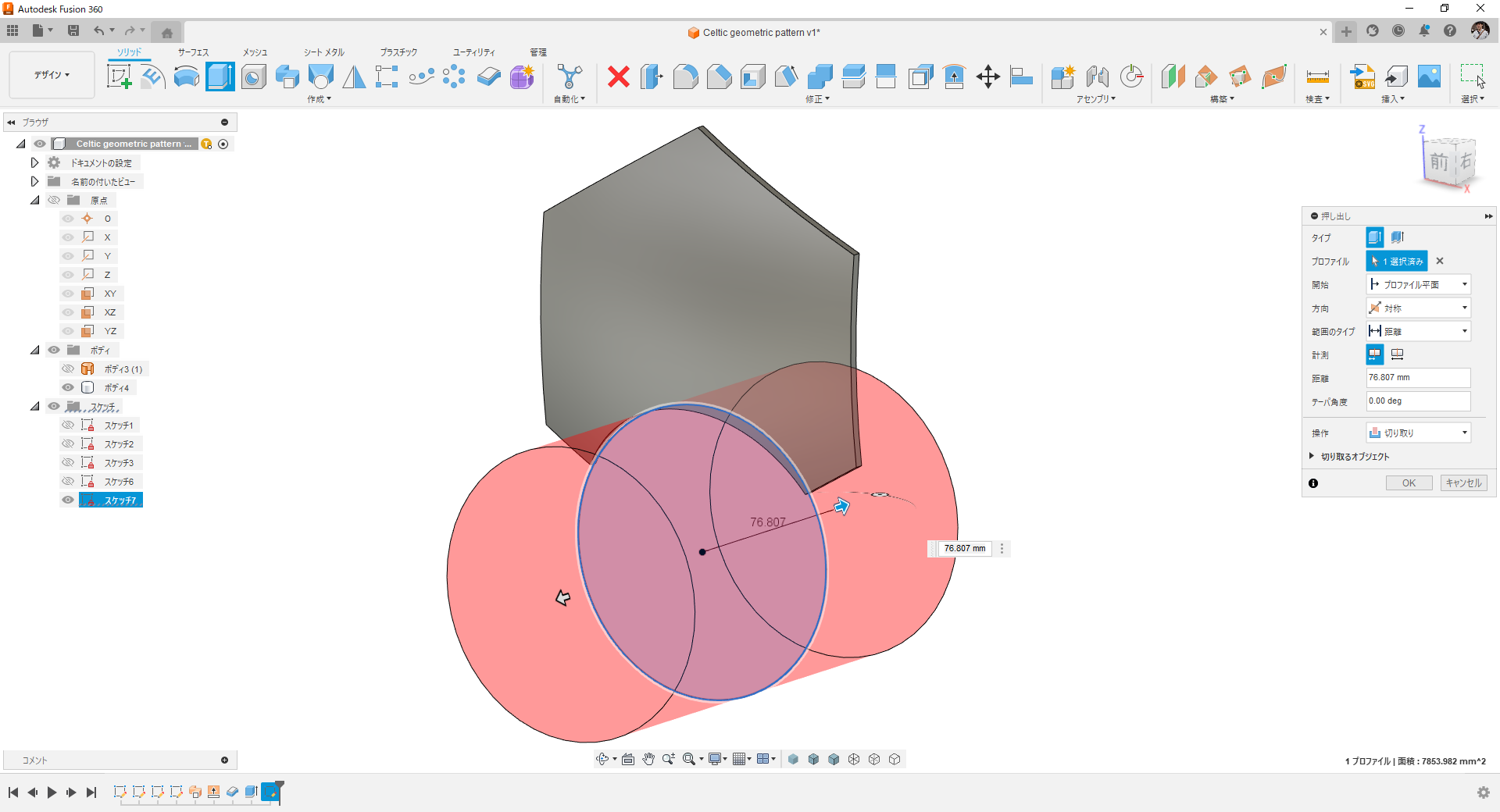

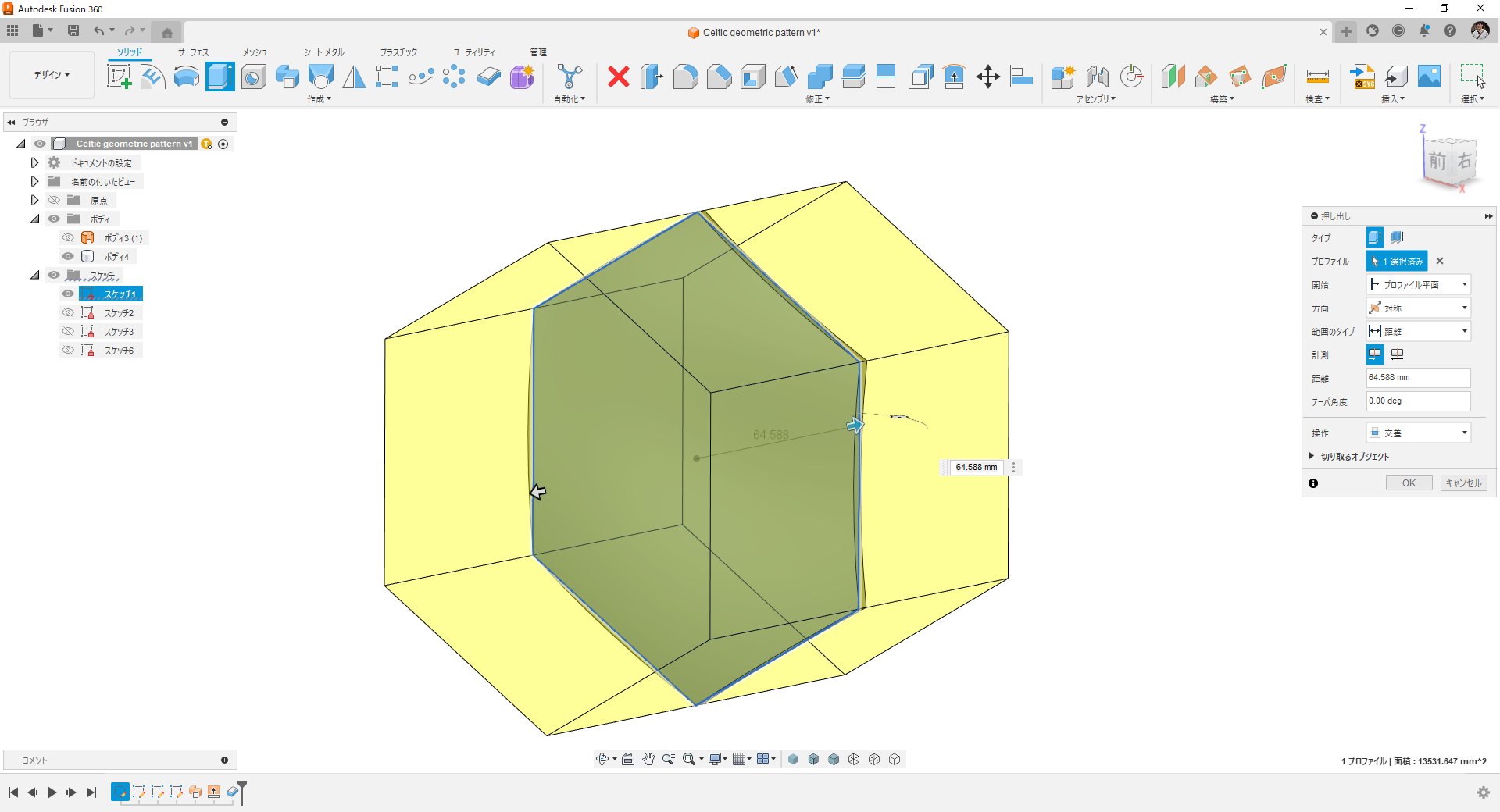

六角形を押出し、交差。

ree


XZ平面にスケッチを追加。六角形をの頂点を中心にした円を描きます。

ree


押出し切り取り。

ree

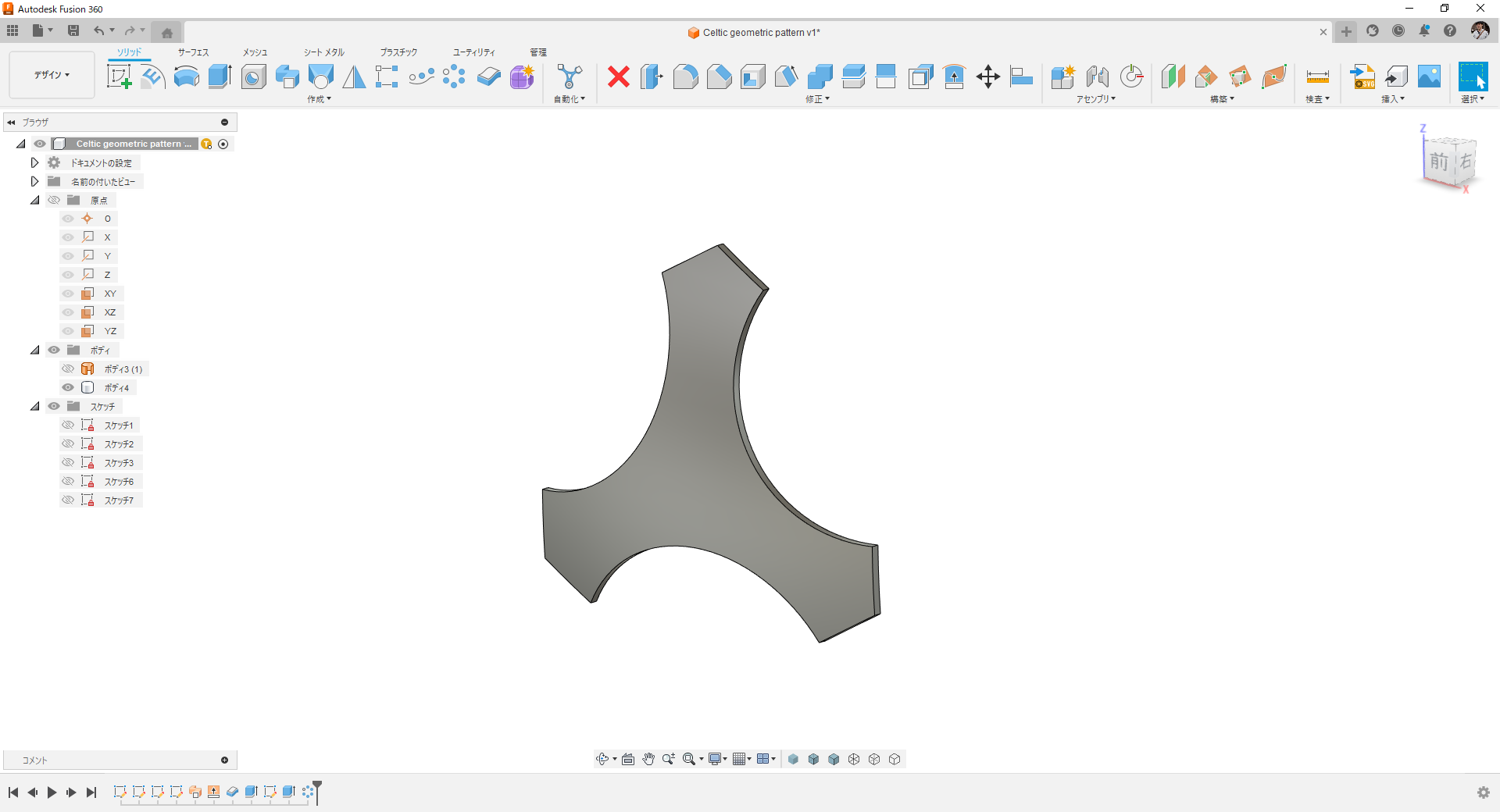

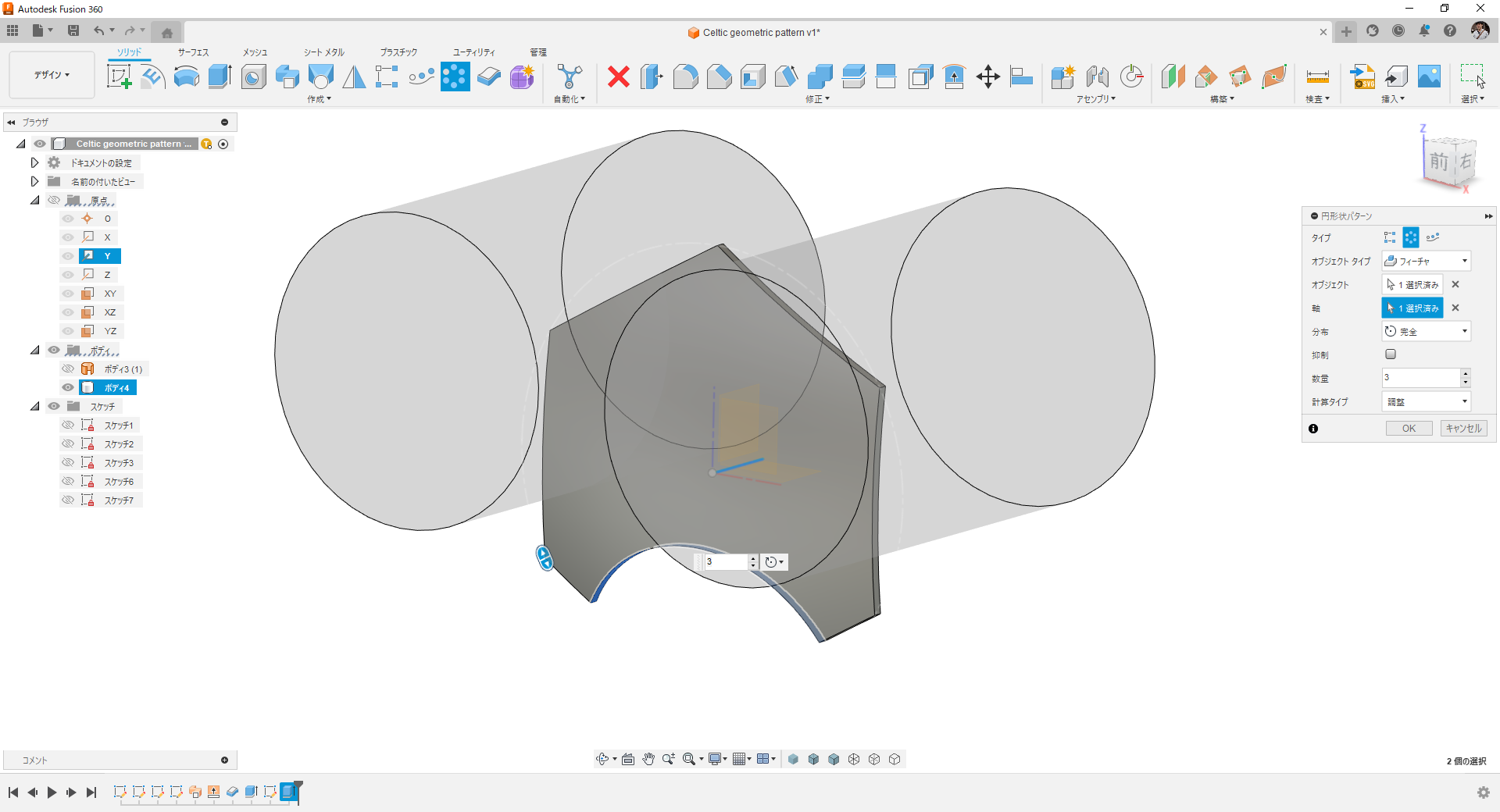

切り取ったフィーチャーを円形状パターンコピーで複製。

ree

ree

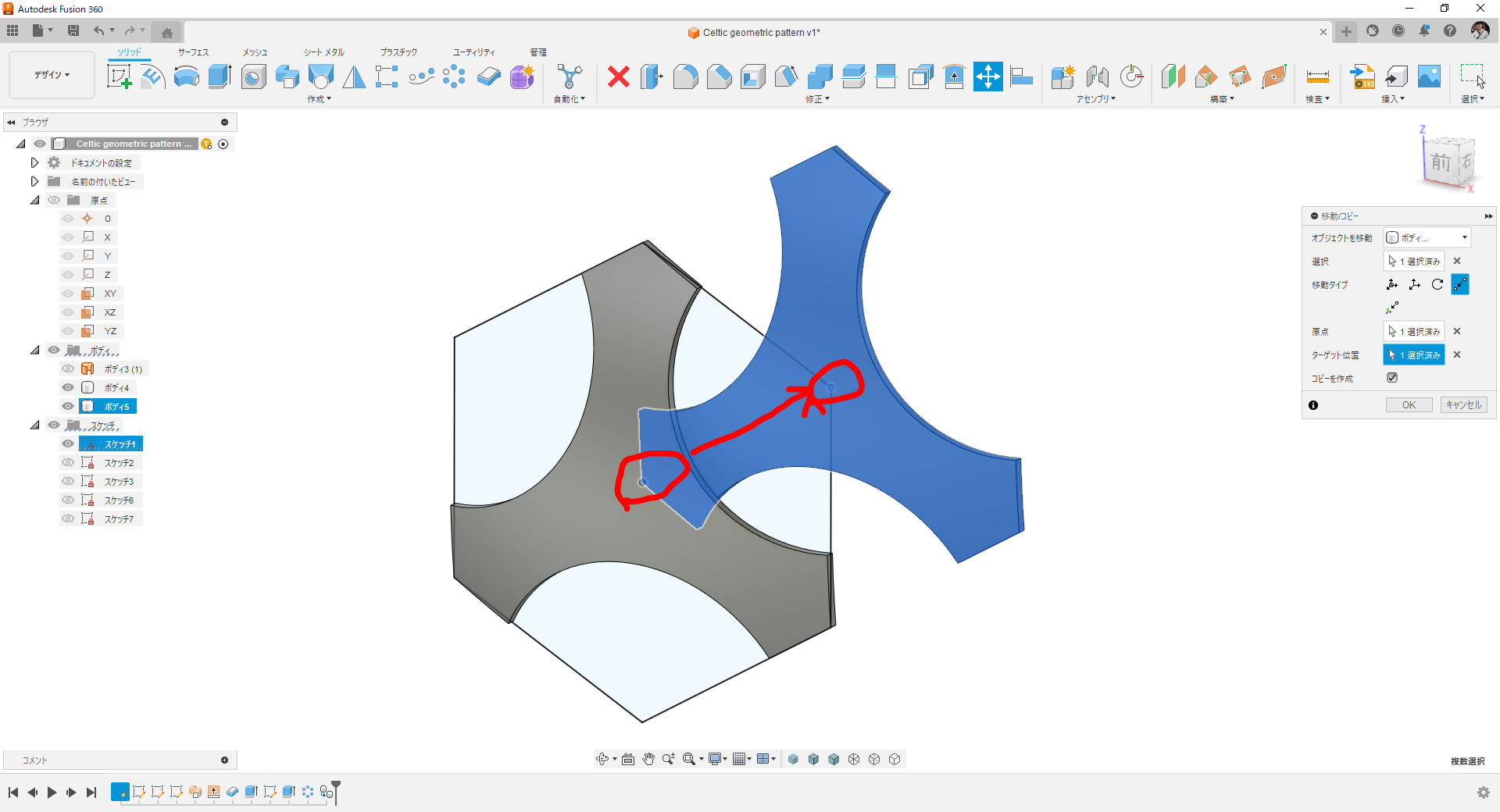

移動/コピーコマンドで六角形の中心から頂点まで移動させつつ複製します。

ree

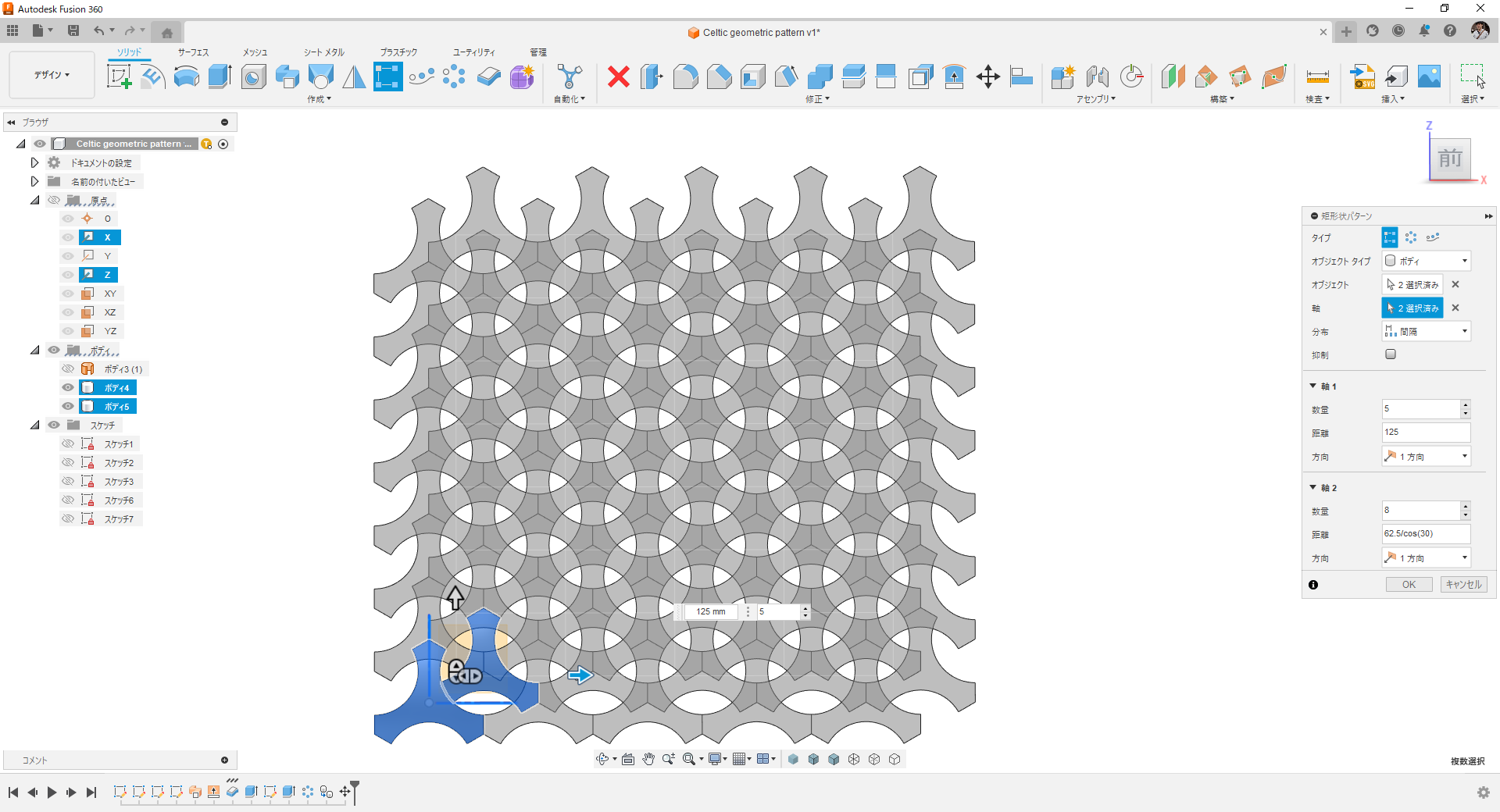

長方形パターンコピーで数を増やします。横方向は125mmピッチで、縦方向は62.5/cos(30°)ピッチで複製します。

ree

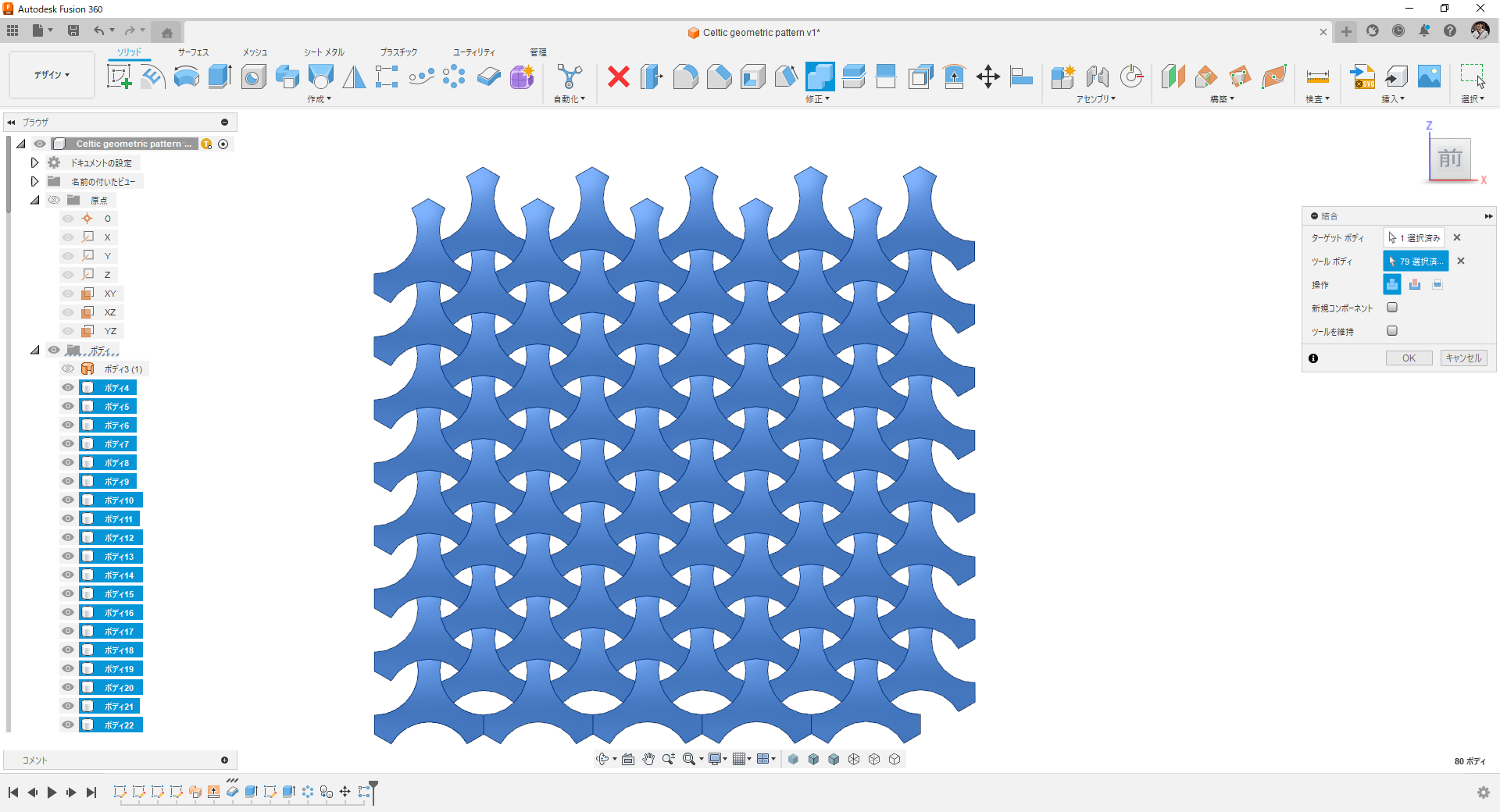

結合。3つのボディになります。

ree

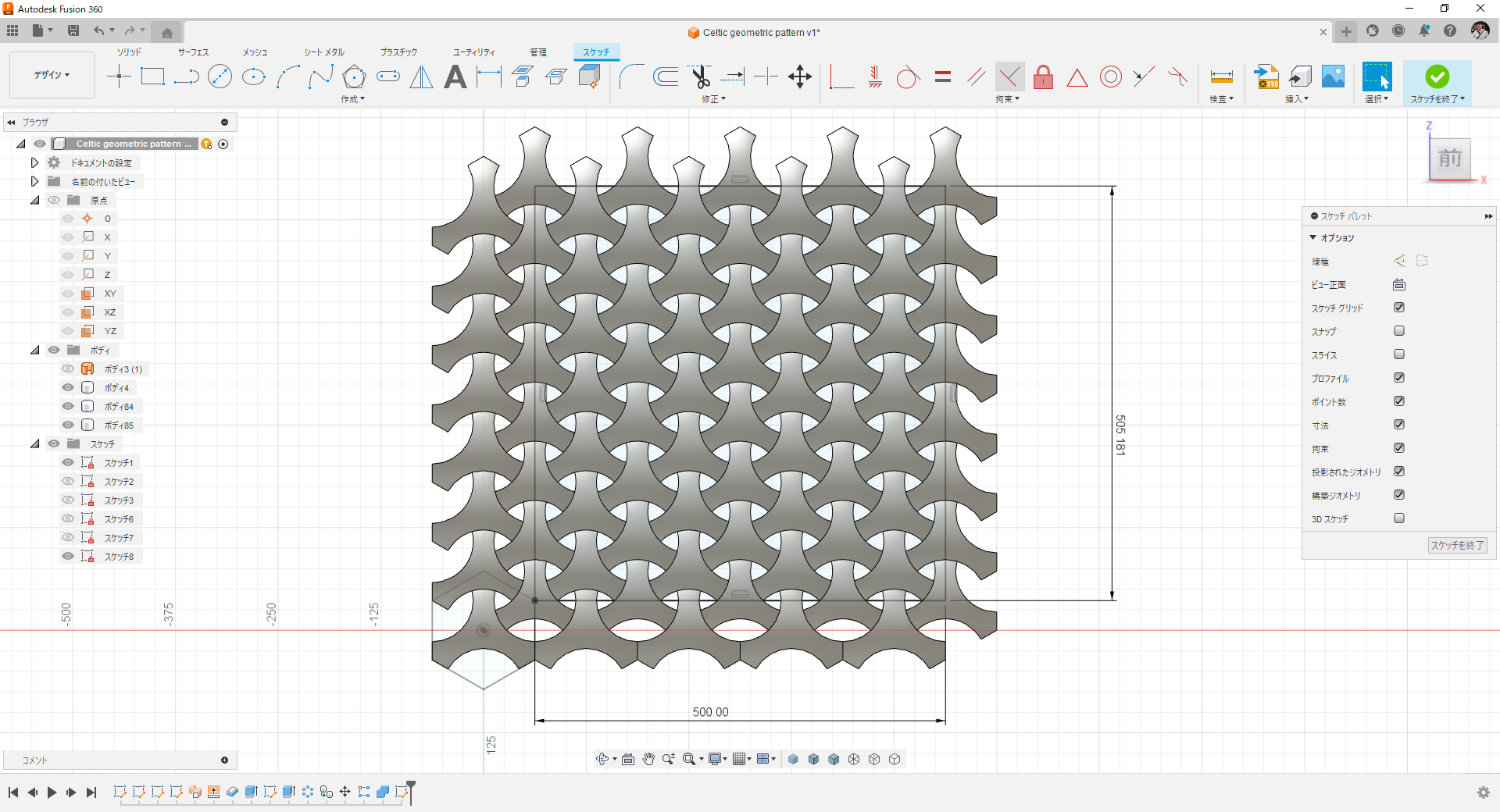

四角形をスケッチ。

ree

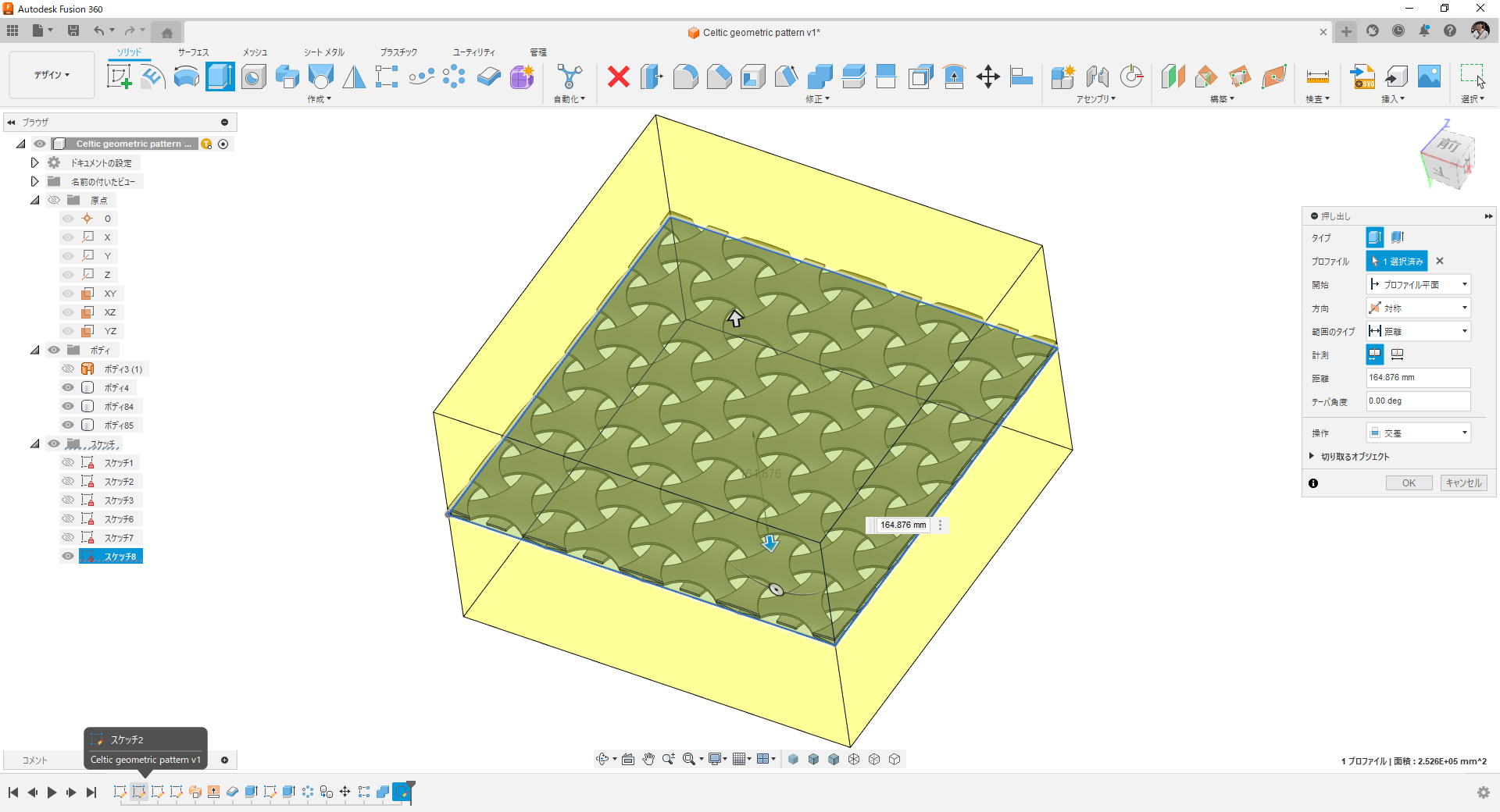

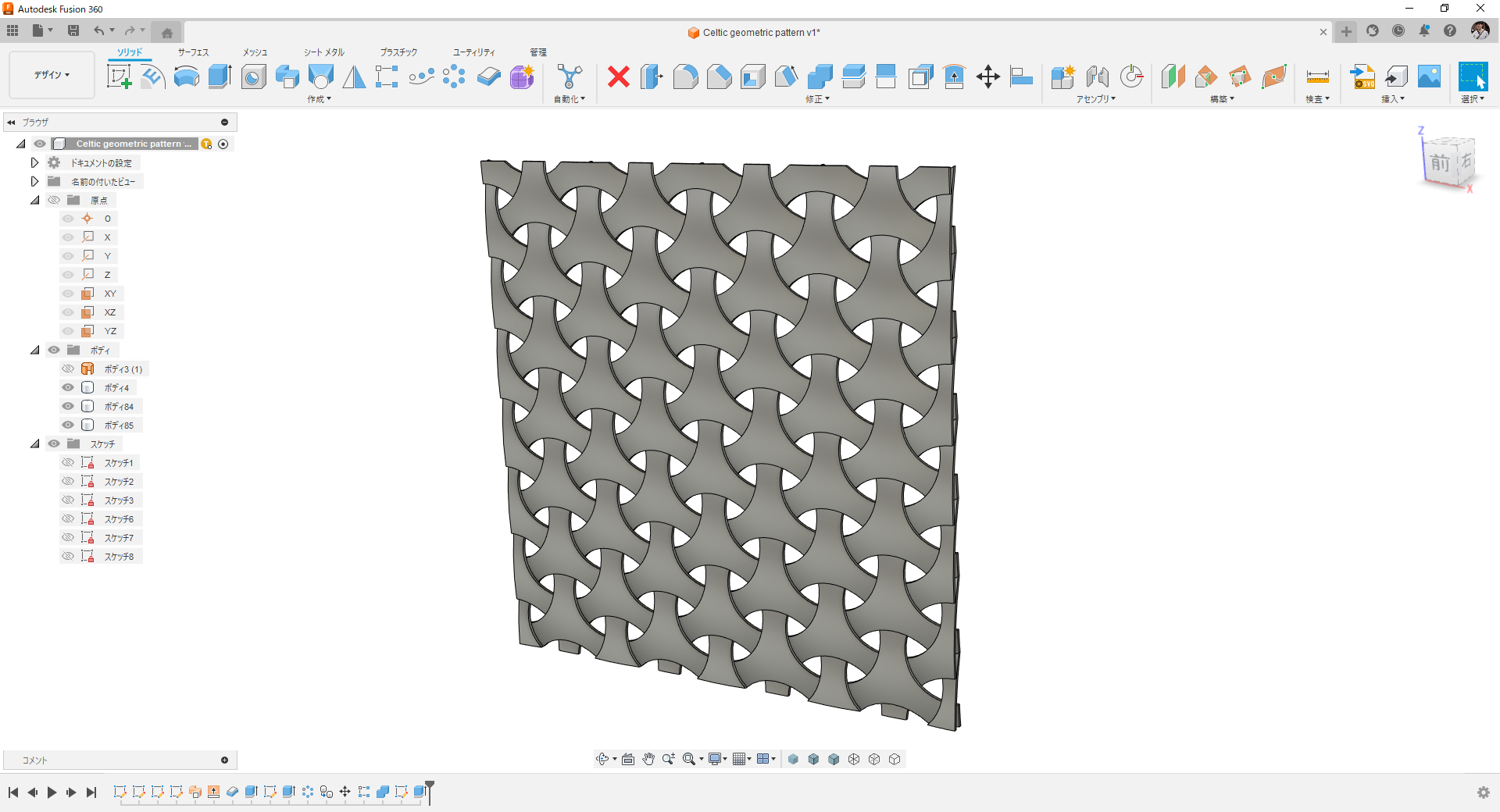

押出し切り取り。

ree

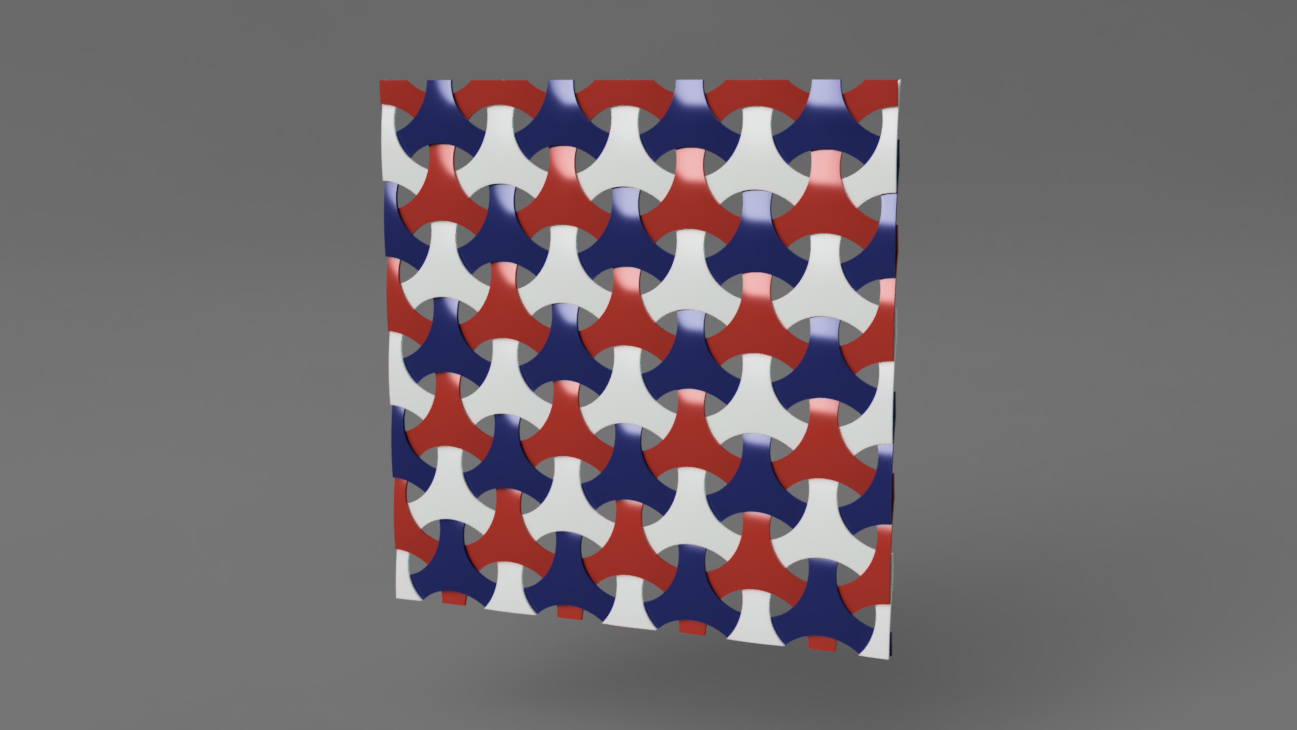

完成です。

ree


詳細な操作は動画でご確認ください。



3D-CAD:Autodesk Fusion360
